Скидка на Резисторы переменные (Потенциометры)
-20%

BNC-PP Миниатюрный ВЧ коннектор. (арт. ZA-271)

КИТАЙ
Артикул (ID): ZA-271
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 482822
На складе 2452 шт
  • Цена от
    Включая НДС
     28.19 ₽
  • 1 шт 28.19 ₽
Количество
Быстрый заказ

BNC-PP Миниатюрный ВЧ коннектор – это разъем (штекер), который используется при монтаже коаксиального кабеля. Структура условного обозначения: BNC – тип разъема (BNC крепление под обжим или припой, универсальный). Ответная часть разъема – розетка (гнездо), например, BNC-SJ; BNC-BJ; BNC-J; BNCI-BJ. Данный тип разъемов используется с радиочастотным кабелем RG-6; RG-59. BNC-разъем ограничен в своем использовании по частоте и напряжению. Максимально допустимая частота составляет 3 ГГц, а напряжение должно быть не более 500 В. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование BNC-PP Миниатюрный ВЧ коннектор.
Код ТНВЭД 8536508008
Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования IEC 2007, IEC 61169-8
Дата изготовленияi дата не указана
Масса изделия, гр 9,7
Вид упаковки полиэт. пакет (5шт)
Состояние упаковки заводская
Транслитерация BNC-PP Miniature RF Connector
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов BNC
Тип разъема вилка
Ответная часть разъема BNC-SJ розетка; BNC-BJ розетка; BNC-J розетка; BNCI-BJ розетка
Типономинал / Типоконструкция кабельная
Конструкция корпуса прямая
Диаметр корпуса 14,5 mm
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Цвет корпуса серый
Тип центрального контакта штырь
Материал центрального контакта латунь
Покрытие центрального контакта Au (золото)
Диаметр центрального контакта 1,4 mm
Количество контактов 1
Метод монтажа механический на кабель
Метод монтажа электрический пайка
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения байонетный

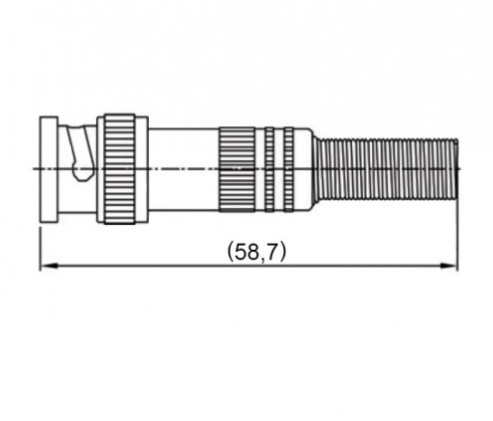

Габаритные размеры L*W*H 58,7х14,5 mm
Марки присоединяемых кабелей RG-6; RG-59
Диаметр присоединяемых кабелей 6,0 mm;
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Номинальное напряжение 1 V
Рабочее напряжение 500 V
Сопротивление контактов не более 1,5 mΩ
Волновое сопротивление 75 Ω
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот 0-2GHz (75 Ω)
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,3

Условия эксплуатации

Интервал рабочих температур от -65 до +165°C
Ресурс 500 циклов
BNC-PP Миниатюрный ВЧ коннектор.   (datasheet)
