Скидка на  Конденсаторы электролитические
-20%

BNC-J Миниатюрный ВЧ коннектор(арт. ZE-9073)

КИТАЙ
Артикул (ID): ZE-9073
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 278184
На складе 3654 шт
  • Цена от 26.4 ₽
  • 1 шт 30.4 ₽
  • от 10 шт 28 ₽
  • от 100 шт 26.4 ₽
Количество
Быстрый заказ

BNC-J Миниатюрный ВЧ коннектор - это прямой разъем (штекер) на плату, который используется для монтажа коаксиального кабеля. Структура условного обозначения: BNC – тип разъема (BNC крепление под обжим или пайкой, универсальный); J – розетка(гнездо). BNC-разъем ограничен в своем использовании по частоте и напряжению. Максимально допустимая частота составляет 3 ГГц, а напряжение должно быть не более 500 В. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование BNC-J Миниатюрный ВЧ коннектор
Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования IEC 2007, IEC 61169-8
Дата изготовленияi дата не указана
Масса изделия, гр 10,2
Вид упаковки полиэт. пакет (5шт)
Состояние упаковки заводская
Транслитерация BNC-J Miniature RF Connector
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов BNC
Тип разъема розетка
Типономинал / Типоконструкция блочная
Конструкция корпуса прямая
Материал корпуса пластик PCB
Покрытие корпуса (Ni) никель
Цвет корпуса серый
Тип центрального контакта гнездо
Материал центрального контакта латунь
Покрытие центрального контакта Au (золото)
Диаметр гнезда 1,5 mm
Количество контактов 1
Метод монтажа механический на плату
Метод монтажа электрический пайка
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения байонетный

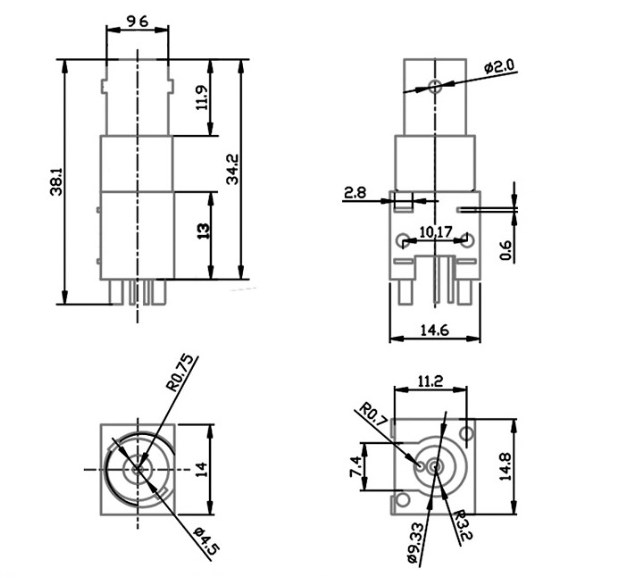

Габаритные размеры L*W*H 14,6х11,5х38,1 mm
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Номинальное напряжение 1 V
Рабочее напряжение 500 V
Сопротивление контактов не более 1,5 mΩ
Волновое сопротивление 50 Ω
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот 0 - 3 GHz
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,3

Условия эксплуатации

Интервал рабочих температур от -65 до +165°C
Ресурс 500 циклов
BNC-J Миниатюрный ВЧ коннектор   (datasheet)
