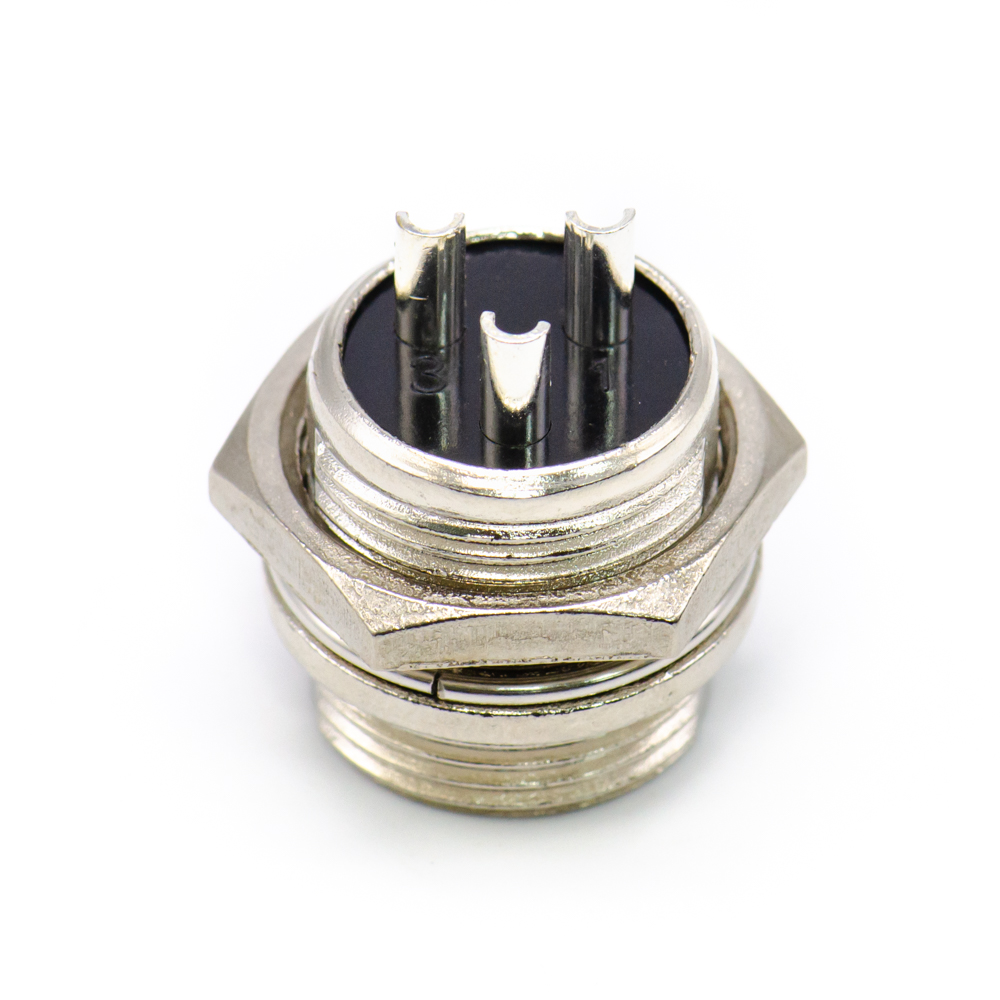

GX16M-3B Вилка приборная, RUICHI (арт. TF-1849)

КИТАЙ
Артикул (ID): TF-1849
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки нет
Подробная документация
ID: 537265
На складе 15 шт
  • Цена от
    Включая НДС
    39.00 ₽
    19.50 ₽
  • Скидка -50%
  • 1 шт 21.00 ₽
    42 ₽
  • от 10 шт 19.50 ₽
    39 ₽
Количество
Быстрый заказ

GX16M-3B. Разъем цилиндрический малогабаритный серии GX16M-3B (посадочный диаметр 16 мм) — трех-контактная приборная вилка ручного соединения. Диаметр контактов d=2,5 мм, номинальное напряжение 125В и токовая нагрузка до 7А. Ответной частью вилки блочной GX16M-3B является розетка кабельная GX16M-3A. Тип корпуса GX16M-3B – блочный (приборный) без объёмного фланца предназначен для монтажа на панель, изготовляется из цинка и никеля, а внутренний изолятор из бакелита. Разъемы GX16 являются пылезащищенными и соответствуют степени защиты IP55, что гарантирует работу в пыльной среде и допускает попадания брызг воды. Разъемы GX16 известны как авиационные. Особенностью разъемов серии GX16 является малогабаритный цилиндрический корпус и штырьковый разъем штепсельного типа с резьбовым соединением (М16). Вся дополнительная информация находится во влажении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование GX16M-3B Вилка приборная, RUICHI
Торговая марка RUICHI
Страна происхождения КИТАЙ
Вид приемки i нет
Масса изделия, гр 9,06
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Дата изготовленияi дата не указана

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Серия низкочастотных соединителей GX
Типономинал / Типоконструкция вилка блочная
Условный размер корпуса 16
Конструктивные особенности 3 вывода
Рабочее положение любое
Метод монтажа пайка
Метод сочленения резьбовой
Герметичность нет
Тип контакта круглый
Диаметр контактов 2,5 mm
Количество выводов или контактов 3
Конструкция выводов, контактов прямые
Материал выводов, контактов латунь
Покрытие выводов или контактов Ag (серебро)
Длина выводов 6 mm

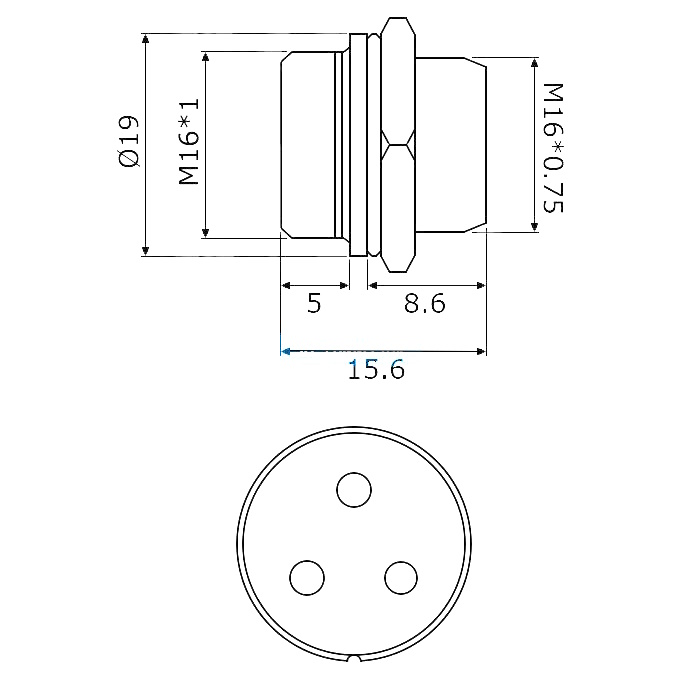

Габаритные размеры L*W*H 20,7х19 mm
Длина корпуса 15,6 mm
Высота корпуса 16 mm
Диаметр корпуса 15,2 mm
Материал корпуса металл
Фактическая маркировка отсутствует
Цвет изделия серый
Ресурс соединений 500 циклов
Комплектность в сборе
Тип кожуха или патрубка без кожуха
Тип контактов штырь
Гайка патрубка нет
Дополнительные характеристики без фланца

Технические характеристики

Номинальное напряжение 125 V
Рабочий ток 7 A
Сопротивление изоляции 5000 MΩ

Условия эксплуатации

Интервал рабочих температур от -50 до +70°C
Срок отгрузки со склада 1 день (в наличии)
Степень защиты IPi IP55
GX16M-3B Вилка приборная, RUICHI   (datasheet)
GX16M-3B Вилка приборная, RUICHI
