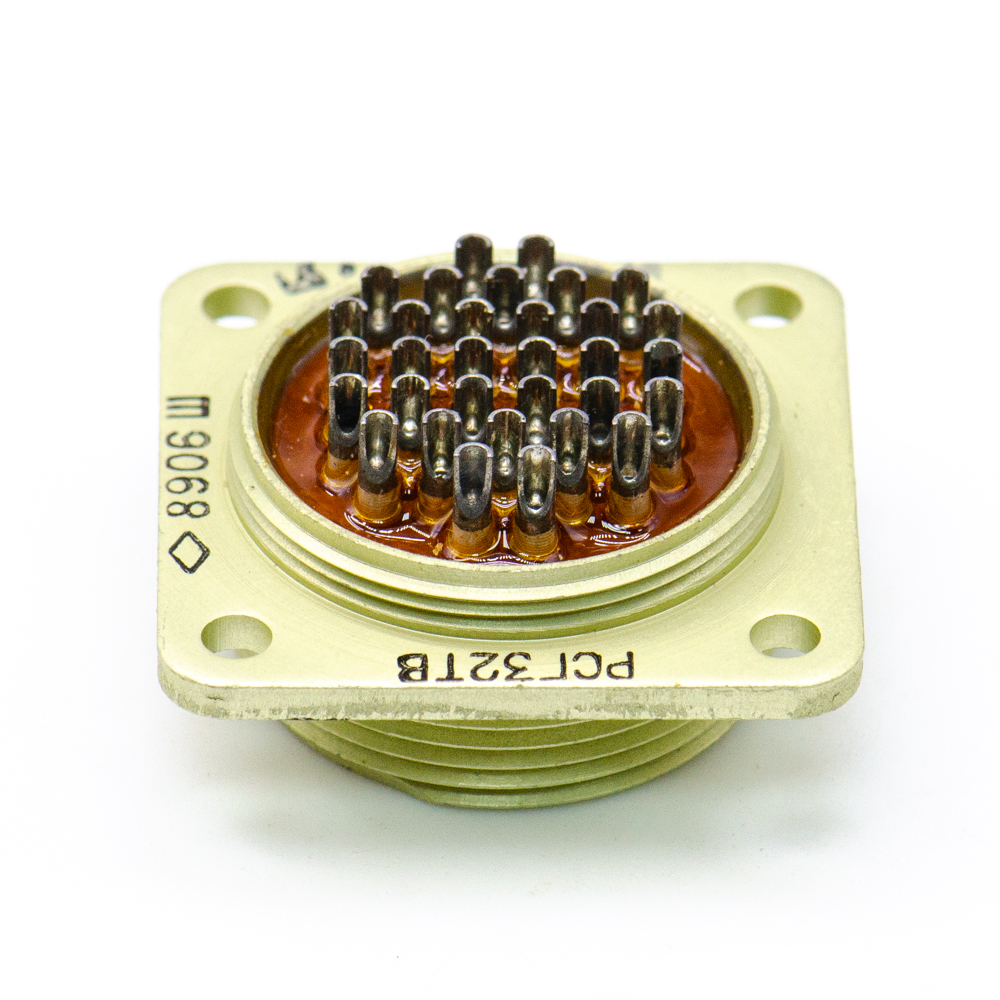

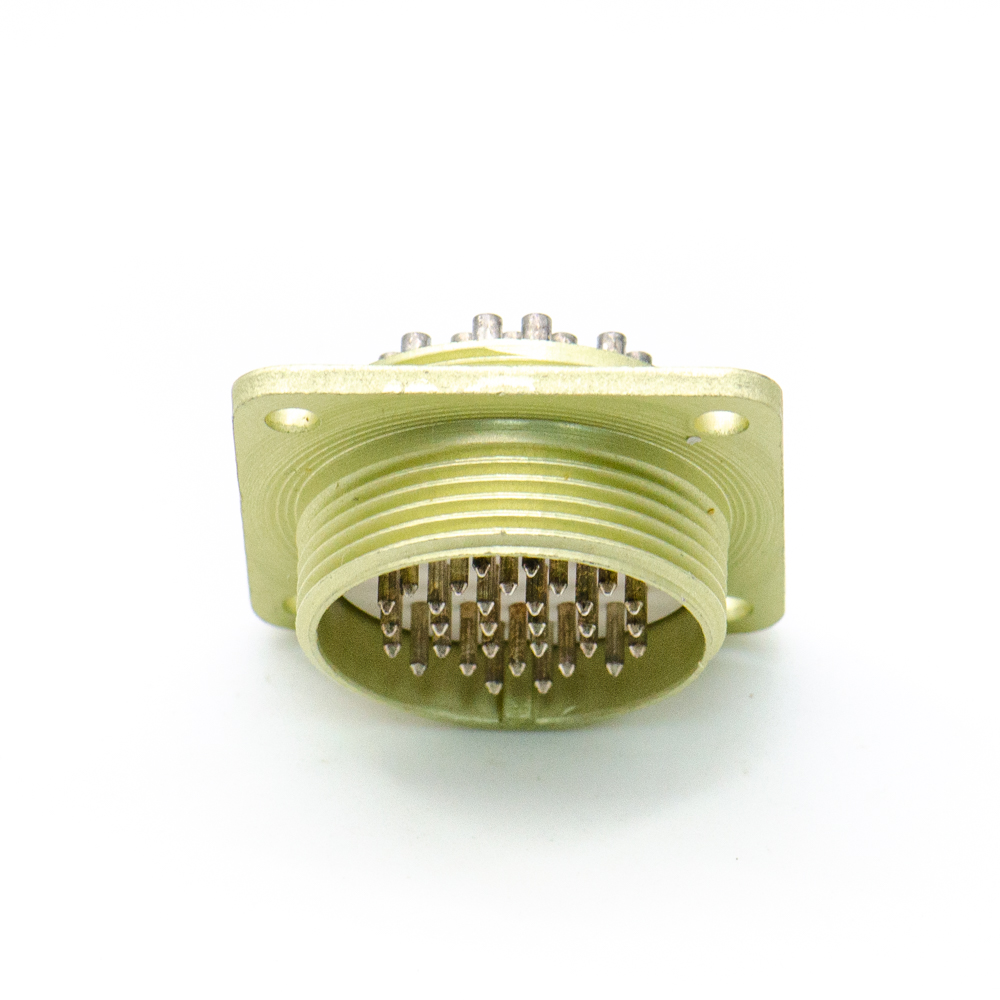

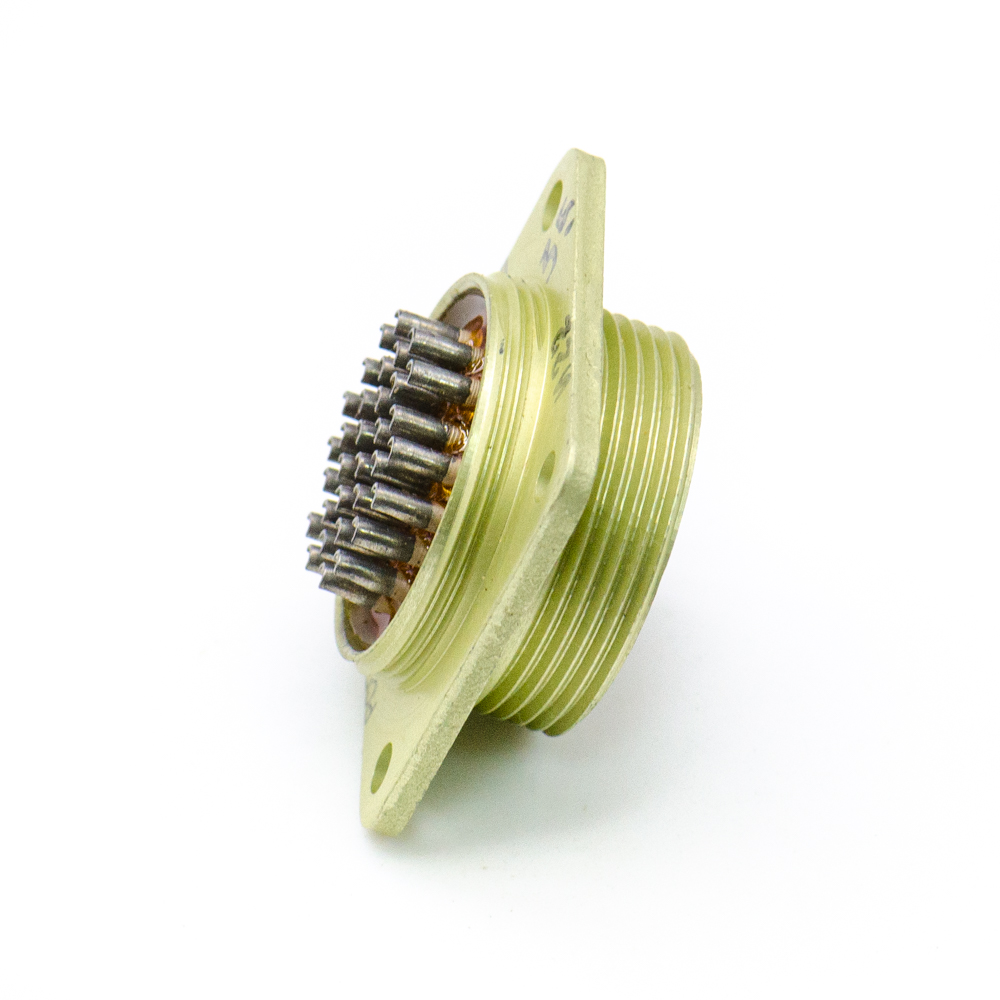

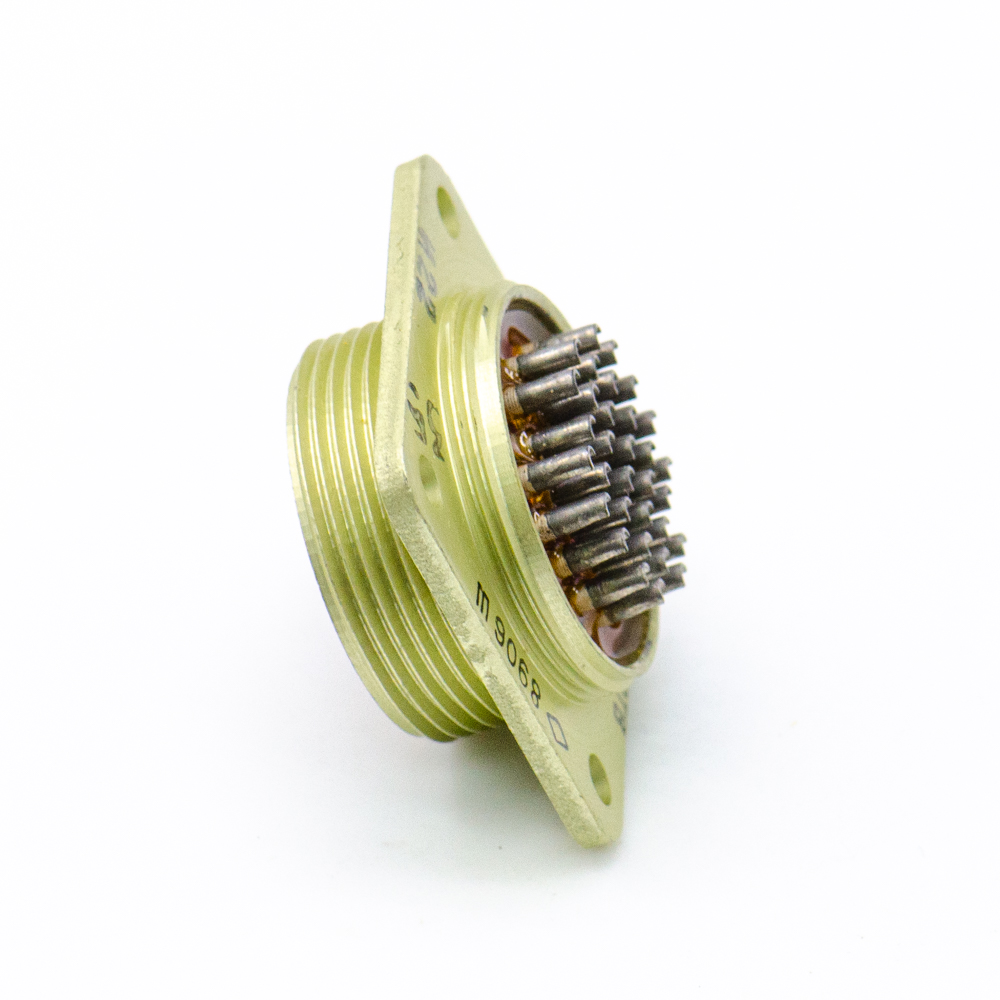

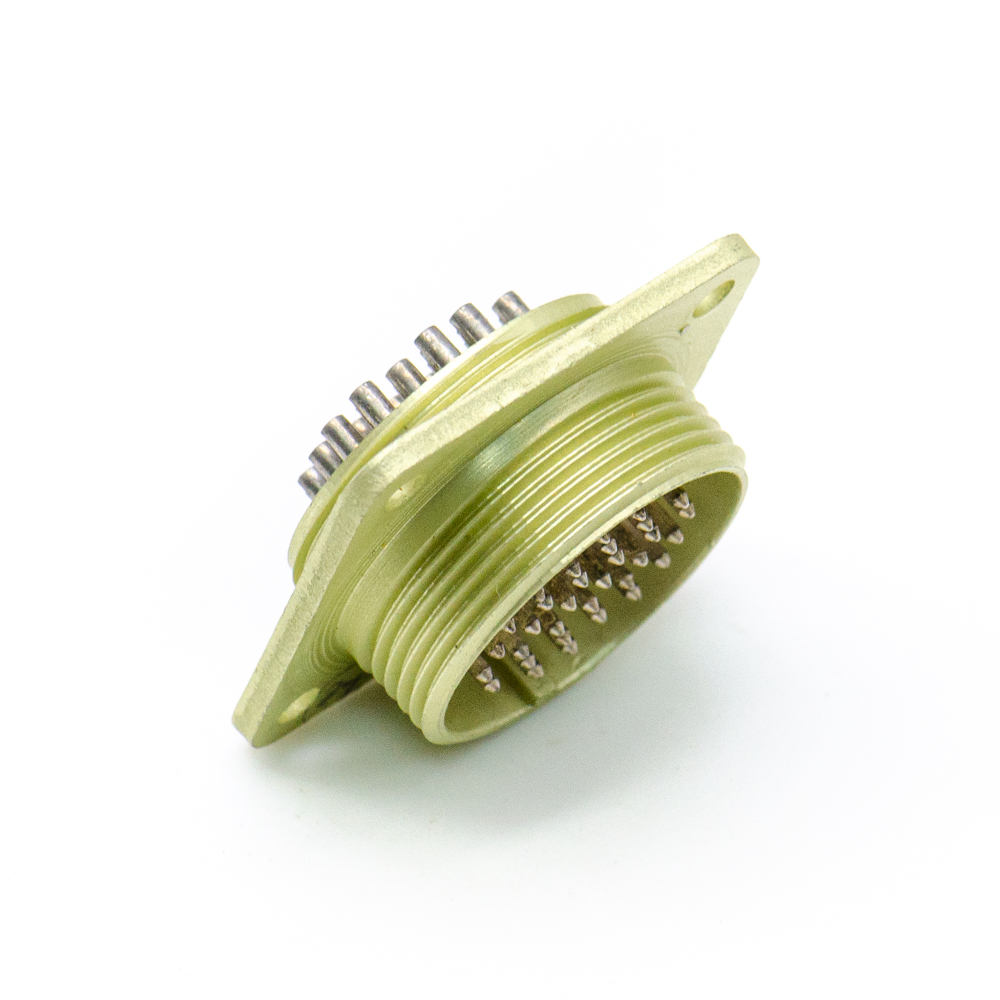

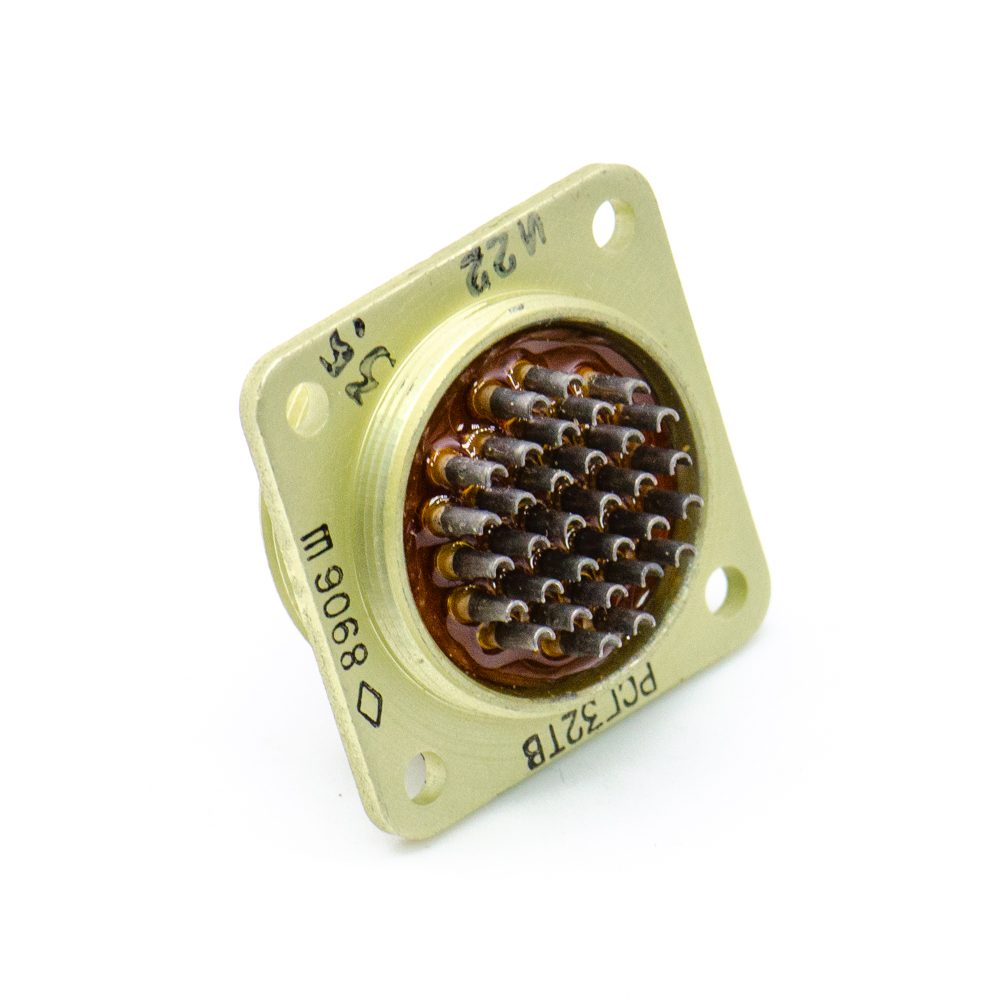

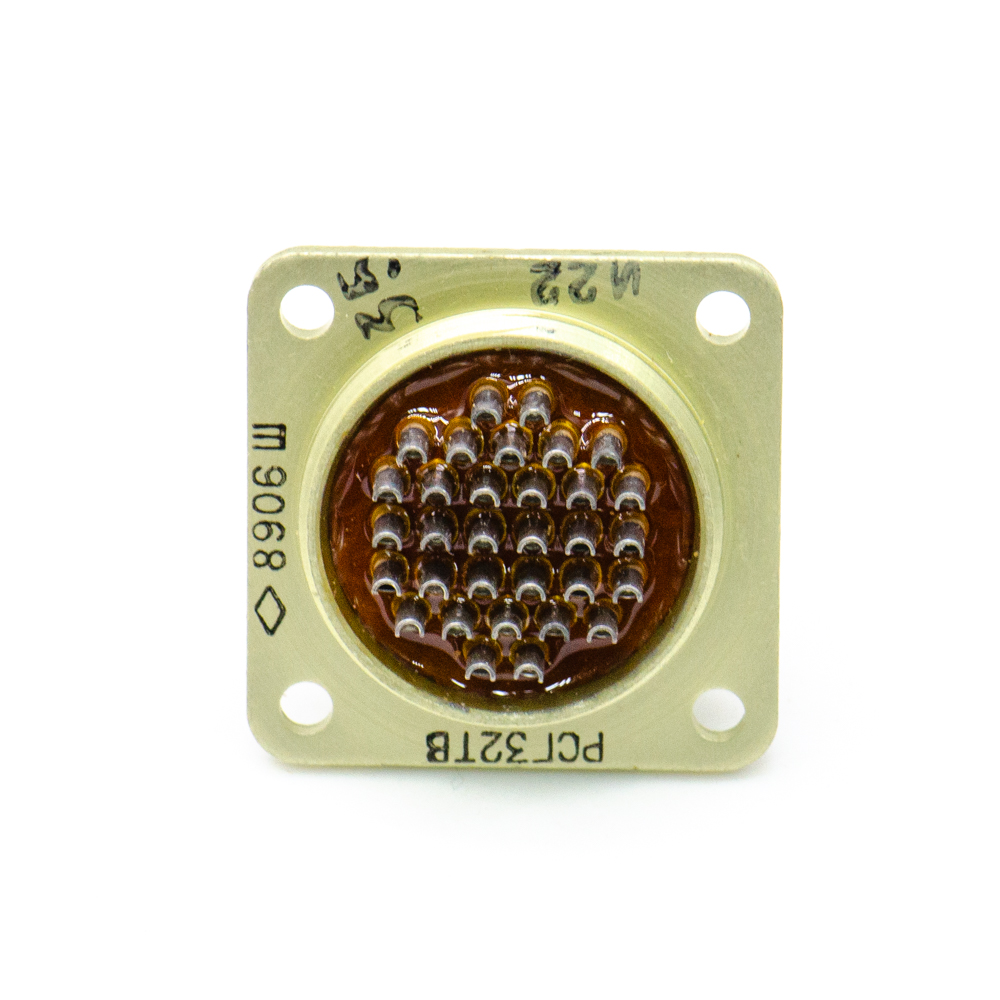

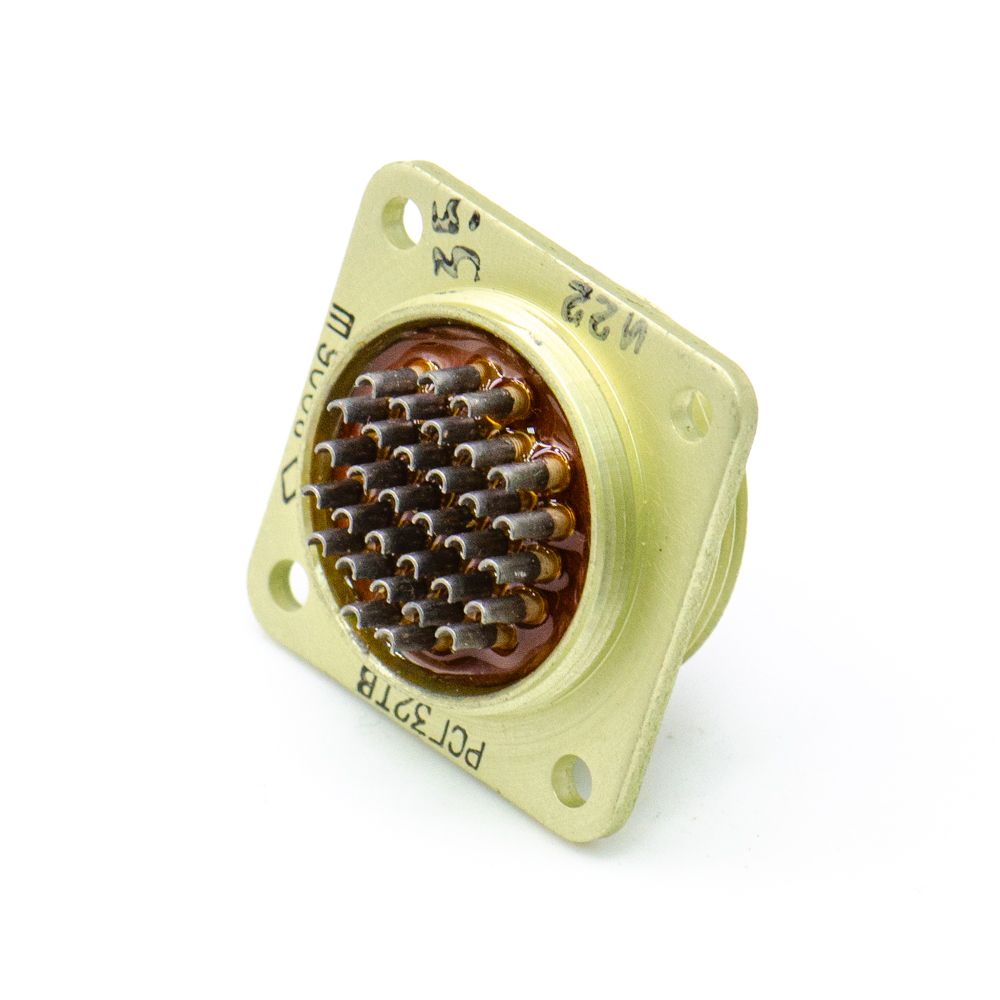

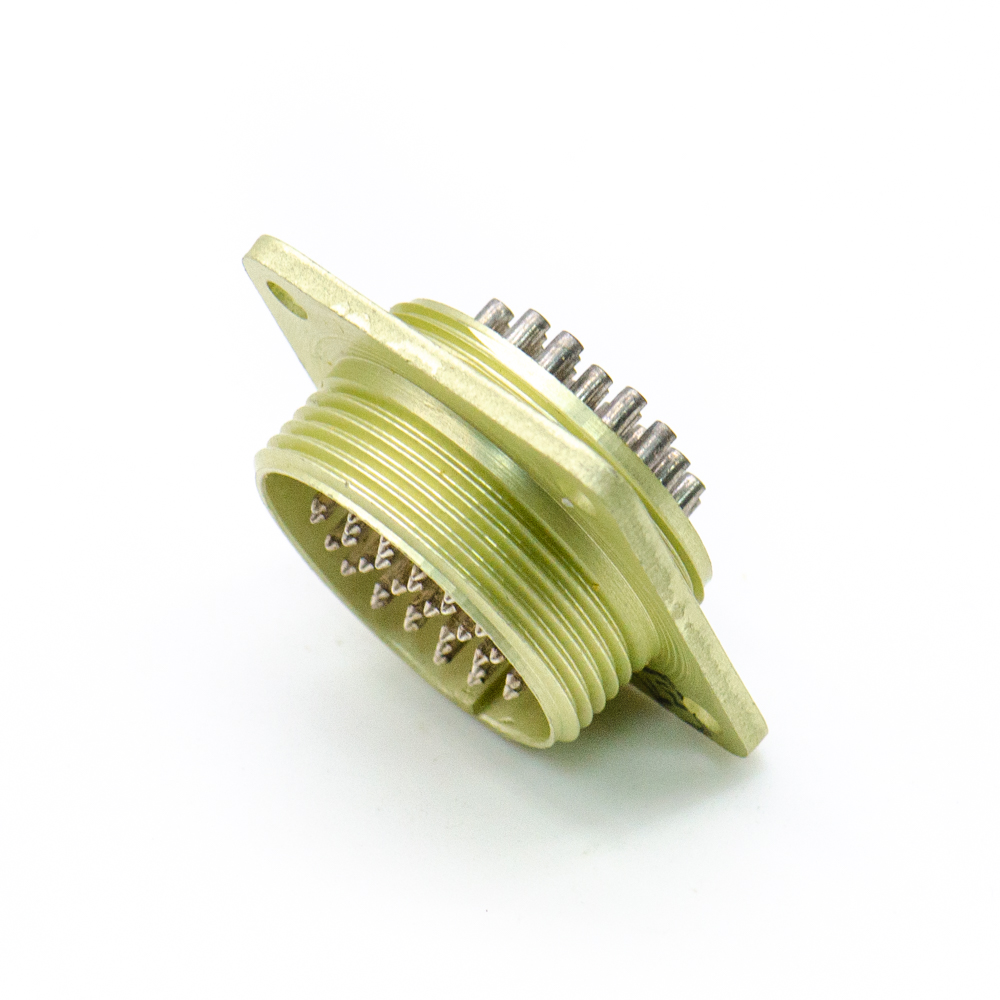

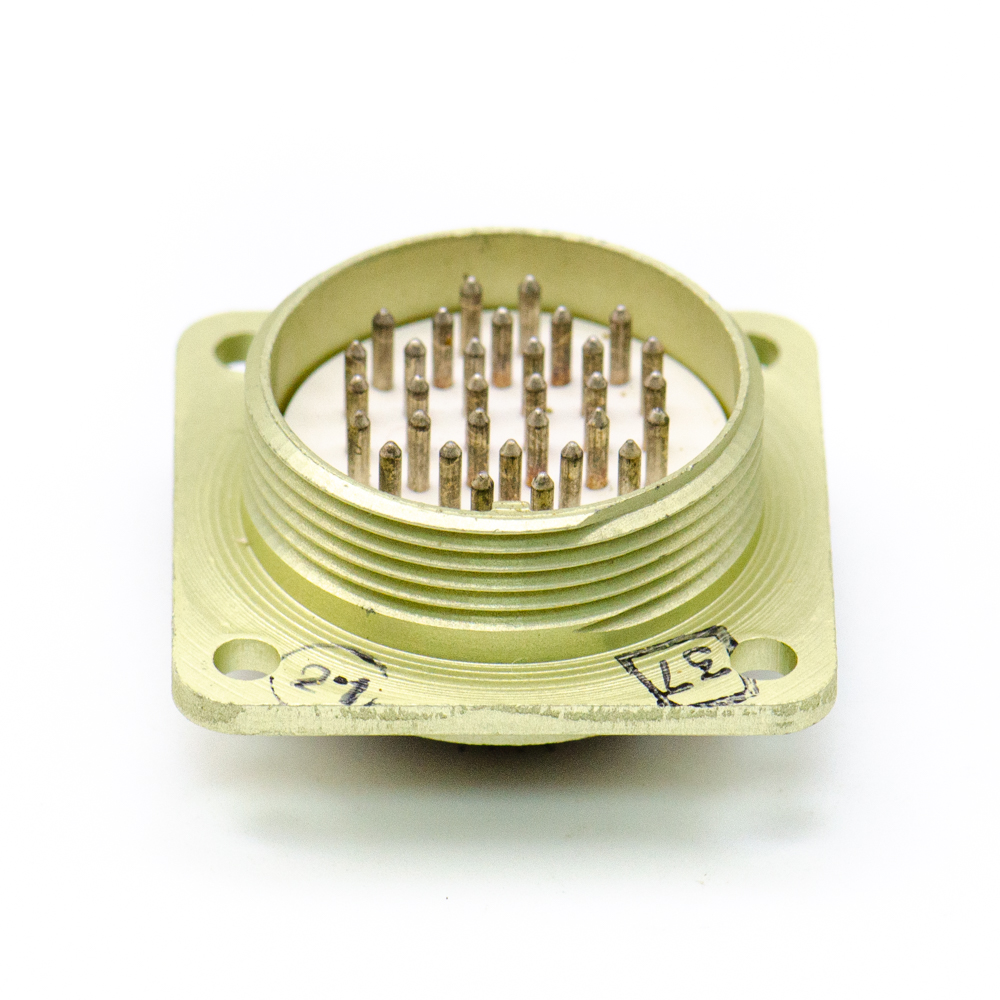

РСГ32ТВ Вилка блочная без кожуха, АВ0.364.047ТУ(арт. OP-945)

No name USSR; " 5" - ВП, ПЗ; на панель; резьбовой; 200 V; 62 A; 32 контакта; Ag (серебро); вилка блочная, соединитель миниатюрный, разъем соединительный, соединитель электрический...; УЗНЦ..., KP30..., PC...

РСГ32ТВ Вилка блочная без кожуха - соединитель субминиатюрный герметичный цилиндрический низкочастотный. Структура условного обозначения: РС - тип соединителя; Г – герметичный; 32 - количество контактов; соединение вилки с розеткой – резьбовое; покрытие контактов – серебро; ТВ - всеклиматическое исполнение. Разъемы РСГ предназначены для работы в цепях постоянного, переменного (частотой до 3МГц) и импульсного токов при напряжении до 200 В. Вилка блочная РСГ32ТВ сочленяется с кабельными розетками РС50ТВ. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование РСГ32ТВ Вилка блочная без кожуха, АВ0.364.047ТУ
Торговая марка No name USSR
Страна изготовления СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 11,2
Дата изготовленияi 1976-1991
Транслитерация RSG32TV Block fork without casing, AB0.364.047TU
Состояние упаковки самоупаковка
Нормы и требования АВ0.364.047ТУ
Код ТНВЭД 8536508008

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов РСГ
Условный размер корпуса 22
Количество контактов 32 контакта
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса Б - приборный
Вид патрубка нет
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 32 - Ø 1 mm
Контакт извлекаемый нет
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность да

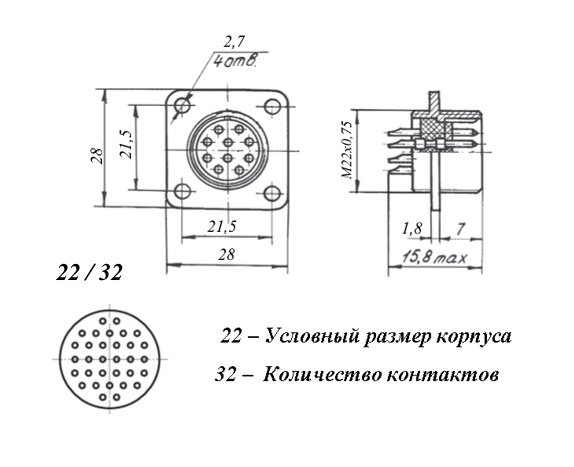

Установочные размеры 21,5 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2,7 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Цвет изолятора коричневый
Габаритные размеры L*W*H 28х28х15,8 mm
Длина корпуса 28 mm
Ширина корпуса 28 mm
Высота корпуса 15,8 mm
Материал корпуса алюминиевый сплав
Покрытие корпуса анодирование
Цвет корпуса светло-серый
Наличие ориентации расположение контактов, паз
Фактическая маркировка РСГ32ТВ
Наличие паспорта - этикетки есть
Другие наименования вилка блочная, соединитель миниатюрный, разъем соединительный, соединитель электрический...
Аналогичные серии УЗНЦ..., KP30..., PC...

Технические характеристики

Рабочее напряжение, max 200 V
Рабочий ток на разъем, max 62 A
Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 15 g
Акустические шумы: :
- уровень звукового давления 150 dB
Сопротивление изоляции 1000 MΩ
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар многократное действие: пиковое ударное ускорение 50g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi ТВ - всеклиматическое, тропикоустойчивое исполнение
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,3х10⁻⁴ Pa
Макс. срок хранения 25 лет
Ресурс 250 сочленений-расчленений
Минимальная наработка 1000 час.
