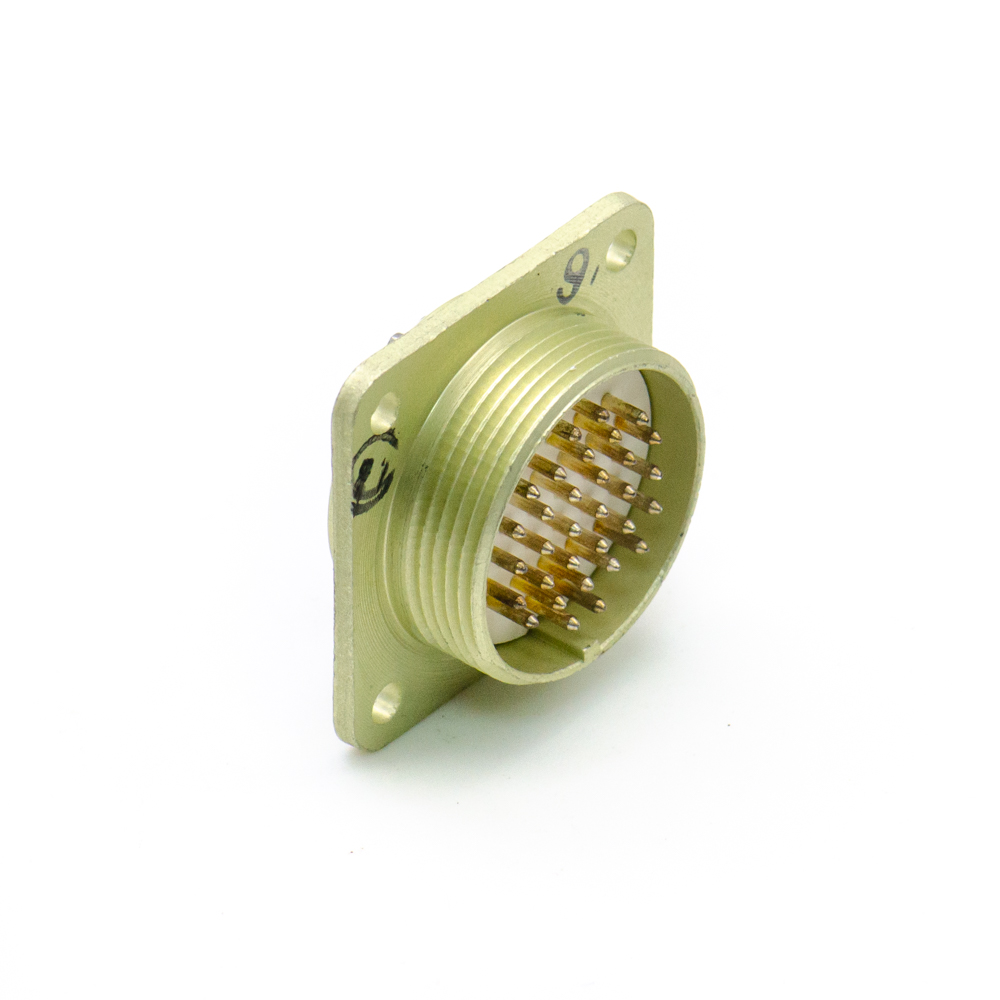

РС32ТВ Вилка блочная без кожуха, "5" (арт. OP-946)

Электрический низкочастотный цилиндрический разъем РС32ТВ предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Расшифровка: РС - тип соединителя, 32 - количество контактов, соединение резьбовое, покрытие контактов серебром, ТВ - для макроклиматического района с влажным тропическим климатом. Разъемы серии РС имеют приборную вилку или розетку, кабельную - только розетку. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения
ТУ АВО.364.047ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 11,3
Дата выпуска 1991
Транслитерация RS32TV
Состояние упаковки самоупаковка
Нормы и требования АВО.364.047ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей РС

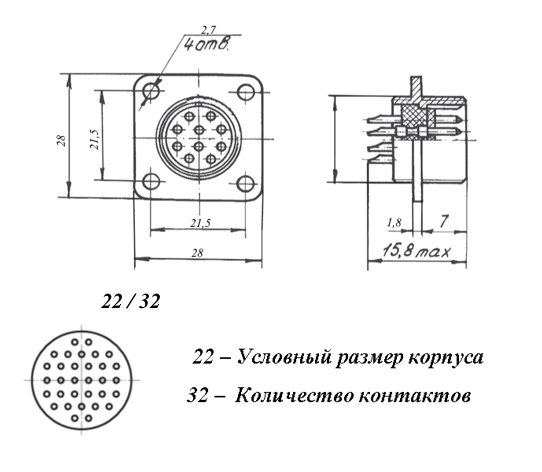

Условный размер корпуса 22
Количество выводов или контактов 32
Типоразмер корпуса отечественный 22
Диаметр контактов 1 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка РС32ТВ
Цвет изделия светло-зеленый
Габаритные размеры L*W*H 28х28х15 mm
Материал корпуса алюминий
Материал вставки (изолятора) карболит, фторопласт
Рабочее положение любое
Гайка патрубка нет
Тип контактов штырь
Герметичность нет

Технические характеристики

Сопротивление контактов не более 5 mΩ
Номинальное напряжение 200 V
Рабочий ток 1,9 A
Диапазон рабочих частот 1 - 5000 Hz
Линейные нагрузки 147 m/с²
Акустические шумы: 150 dB
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 5000 m/c²

Условия эксплуатации

Минимальная наработка 1500 час.
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,33х10⁻⁴ Pa
Макс. срок хранения 20 лет
Ресурс 500 циклов
Климатическое исполнениеi ТВ - всеклиматическое, тропикоустойчивое исполнение
Статус изделия В настоящее время разъёмы РС выпускает ОАО "Копир" Республика Марий Эл , г.Козьмодемьянск
