РСГ32АТВ Вилка блочная без кожуха, Au (арт. TP-2089)

СССР
Артикул (ID): TP-2089
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ АВО.364.047ТУ
Подробная документация
Аналоги и альтернативы
ID: 335583
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Электрический низкочастотный цилиндрический соединитель РСГ32АТВ предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Расшифровка: РСГ - тип соединителя, 32 - количество контактов, соединение резьбовое, А - покрытие контактов золотом, ТВ - всеклиматическое, тропикоустойчивое исполнение. Вилка блочная РСГ32АТВ сочленяется с кабельными розетками РС32АТВ и  РС32ТВ. Разъемы серии РС имеют приборную вилку или розетку, кабельную - только розетку, не существует герметичных розеток, только негерметичные. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name USSR
Страна происхождения СССР
ТУ АВО.364.047ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 12
Дата изготовленияi 1976-1991
Транслитерация RSG32ATV
Вид упаковки полиэт. пакет
Доупаковка запаянные в полиэтилен
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования АВО.364.047ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей РСГ

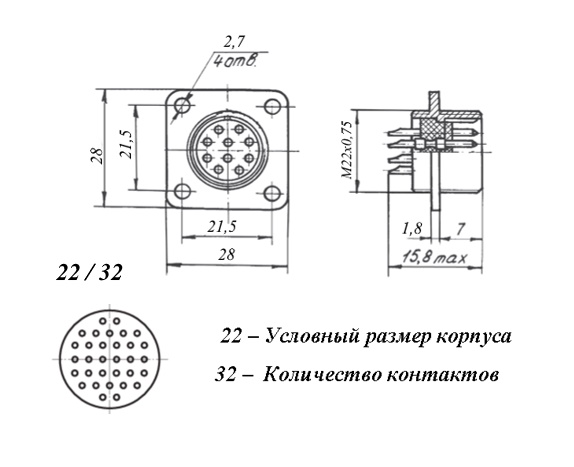

Условный размер корпуса 22
Количество выводов или контактов 32
Типоразмер корпуса отечественный 22
Диаметр контактов 1 mm
Покрытие выводов или контактов Au (золото)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка РСГ32АТВ
Цвет изделия светло-зеленый
Габаритные размеры L*W*H 28х28х15 mm
Материал корпуса алюминий
Материал вставки (изолятора) карболит, фторопласт
Рабочее положение любое
Гайка патрубка нет
Тип контактов штырь
Герметичность да

Технические характеристики

Сопротивление контактов не более 5 mΩ
Номинальное напряжение 200 V
Рабочий ток 1,9 A
Диапазон рабочих частот 1 - 5000 Hz
Линейные нагрузки 147 m/с²
Акустические шумы: 150 dB
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 5000 m/c²

Условия эксплуатации

Минимальная наработка 1500 час.
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,3х10⁻⁴ Pa
Макс. срок хранения 20 лет
Ресурс 500 циклов
Климатическое исполнениеi ТВ - всеклиматическое, тропикоустойчивое исполнение
Статус изделия В настоящее время разъёмы РС выпускает ОАО "Копир" Республика Марий Эл , г.Козьмодемьянск
Примечание крепежн. отверстия рассверлены
