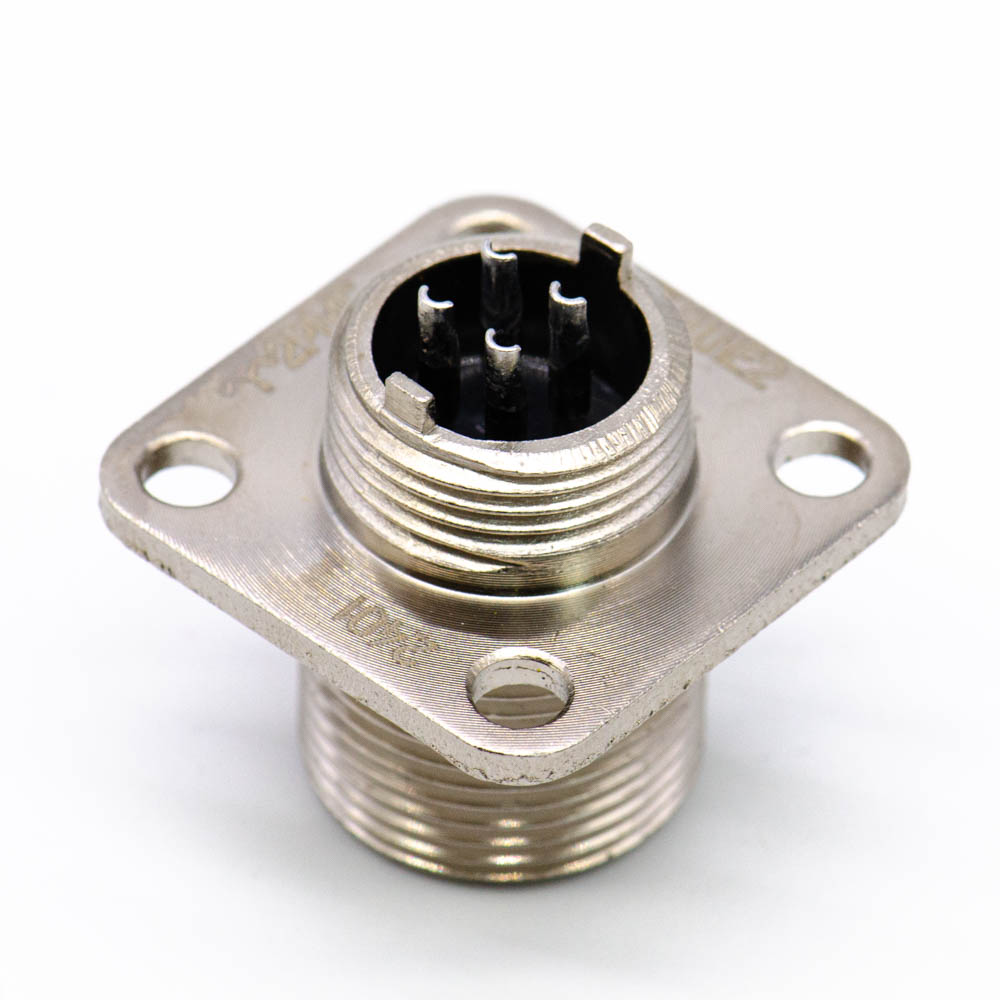

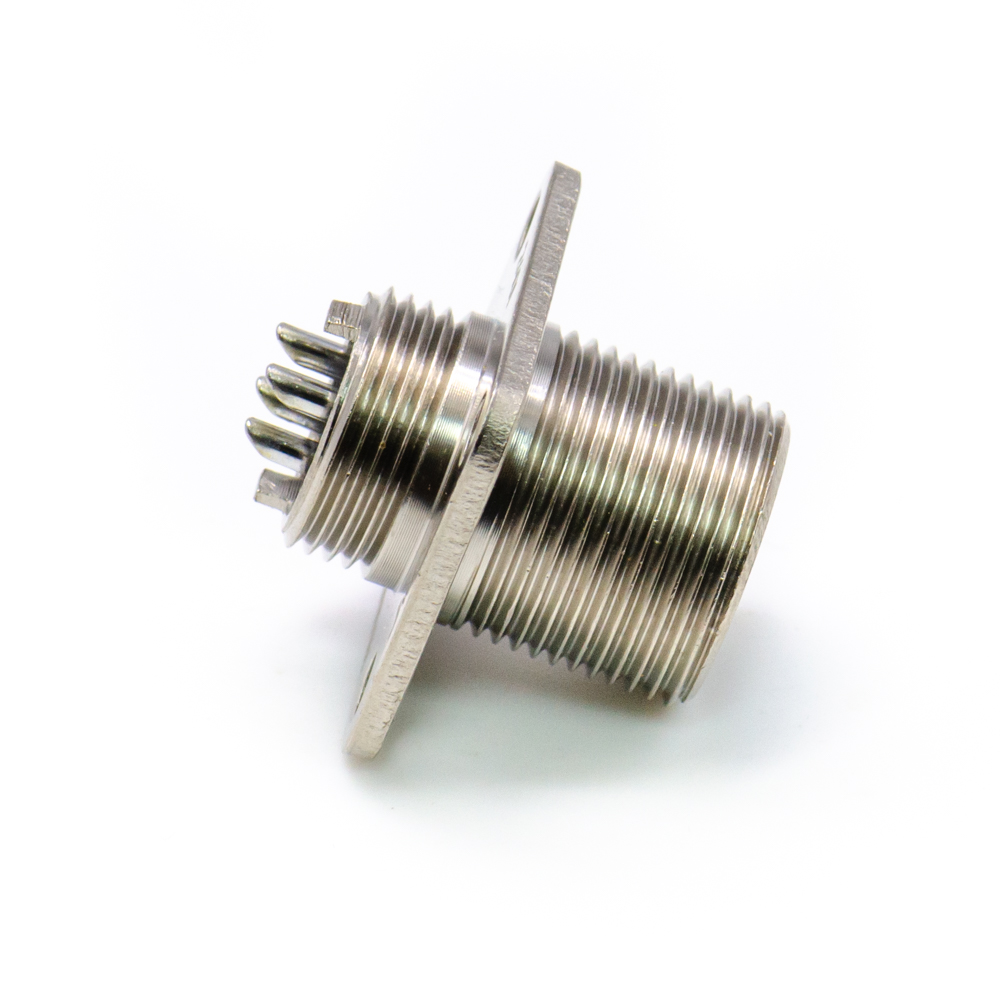

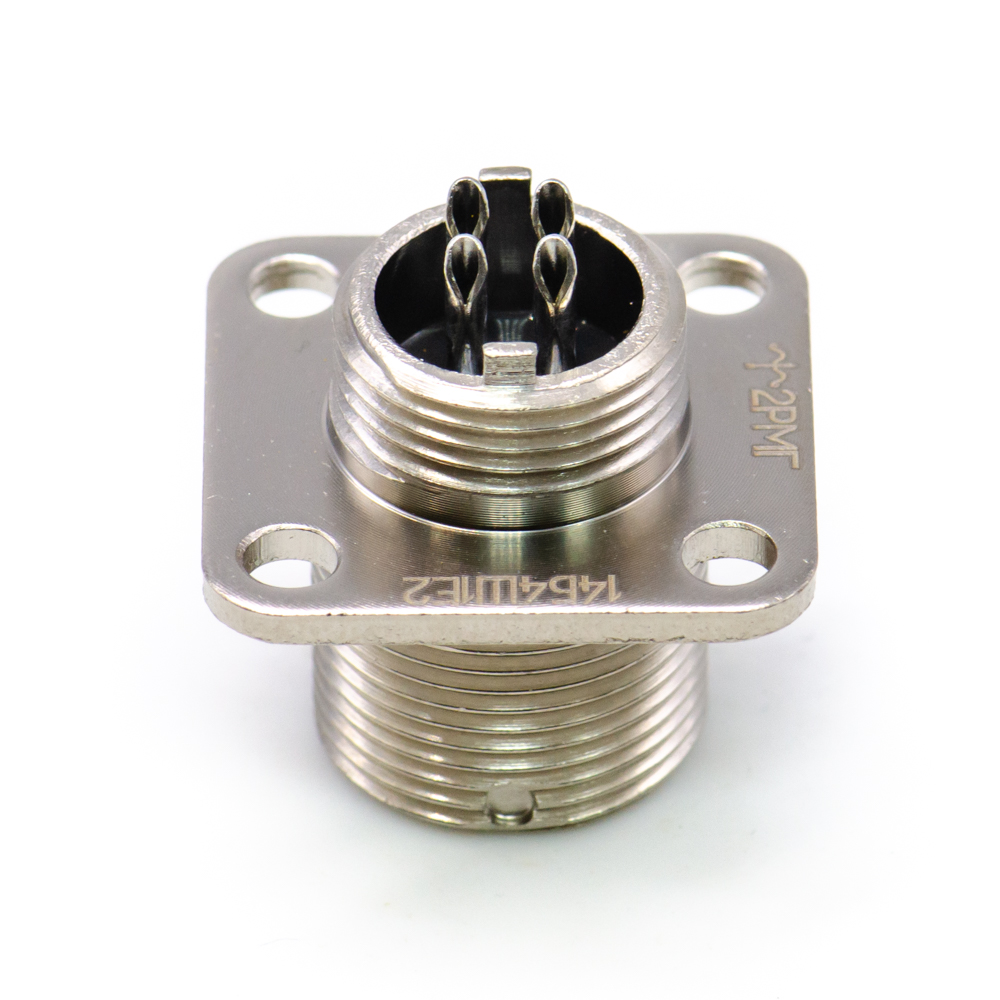

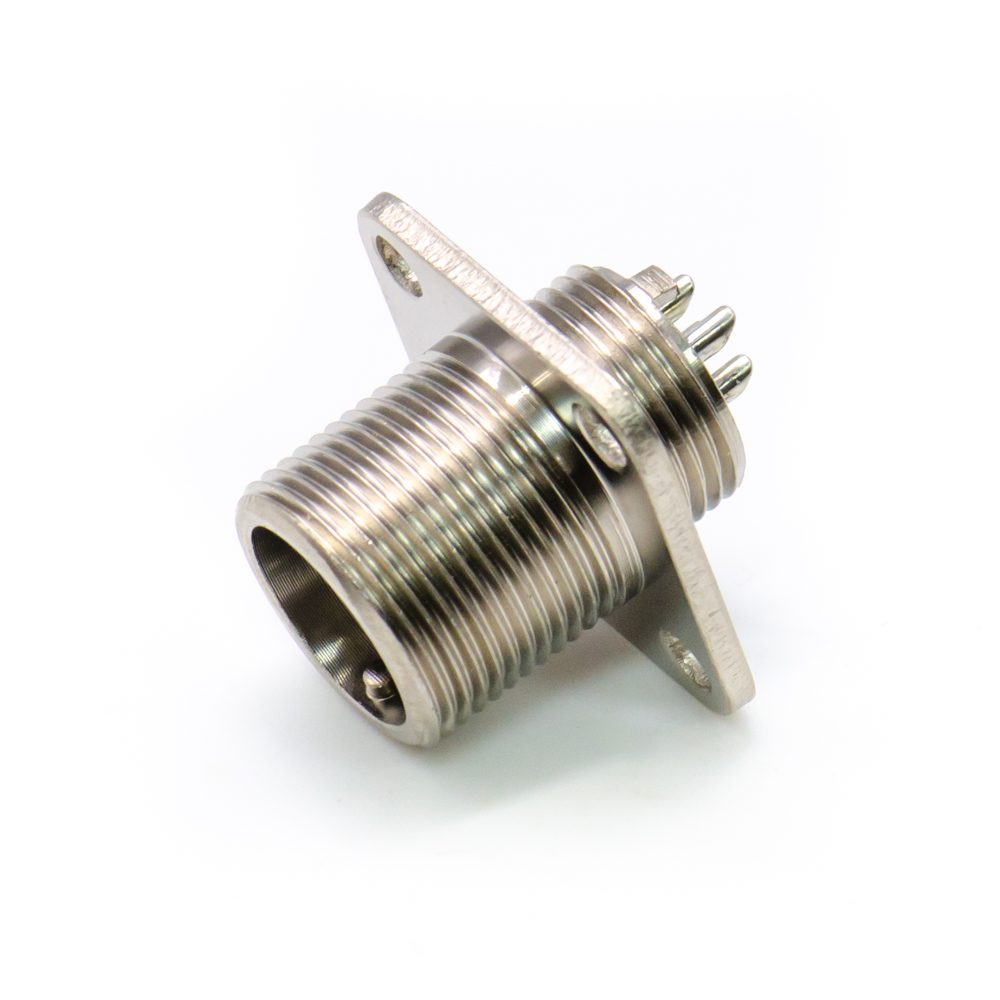

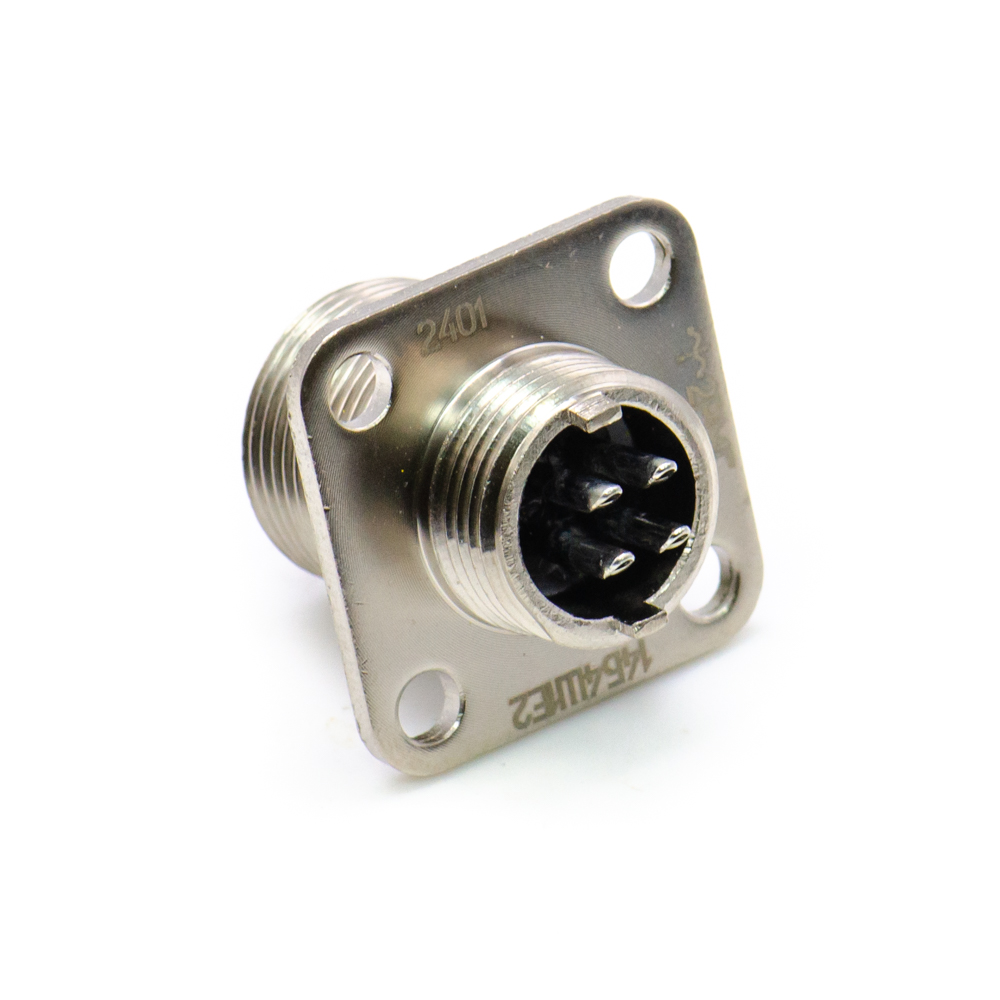

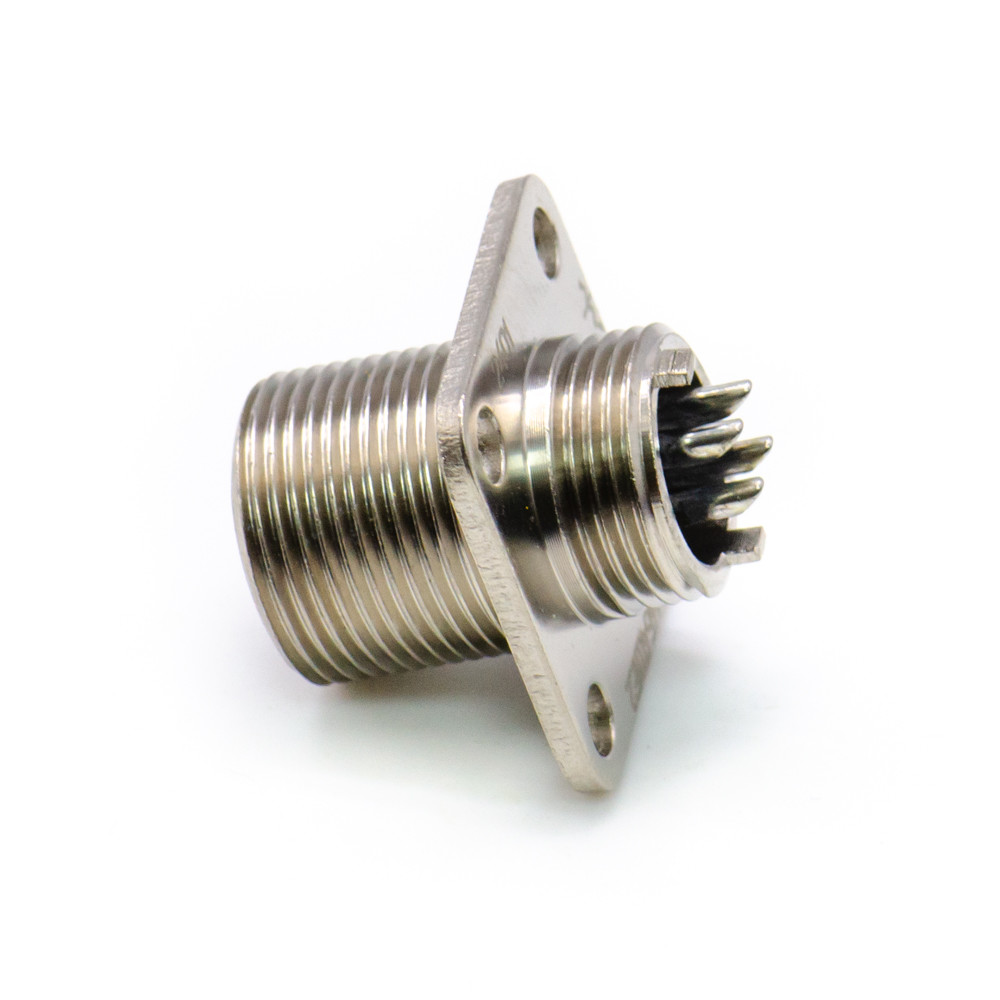

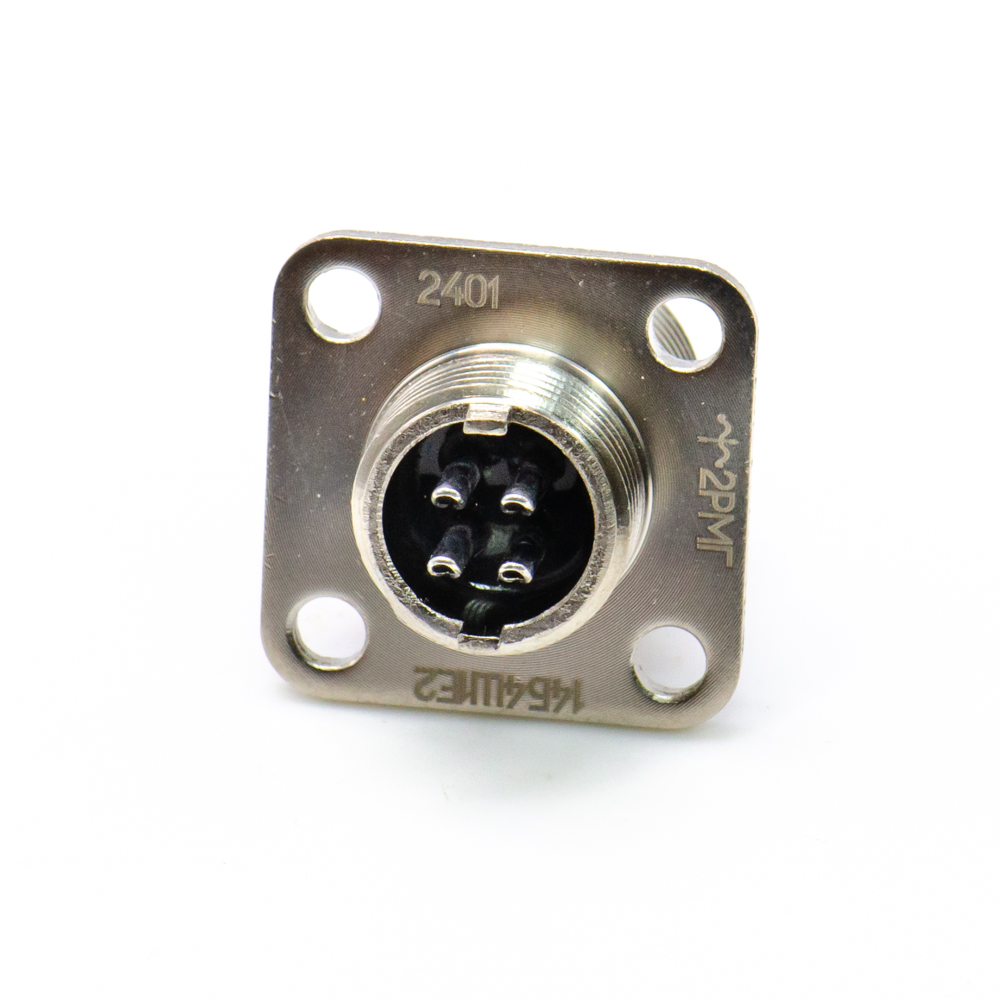

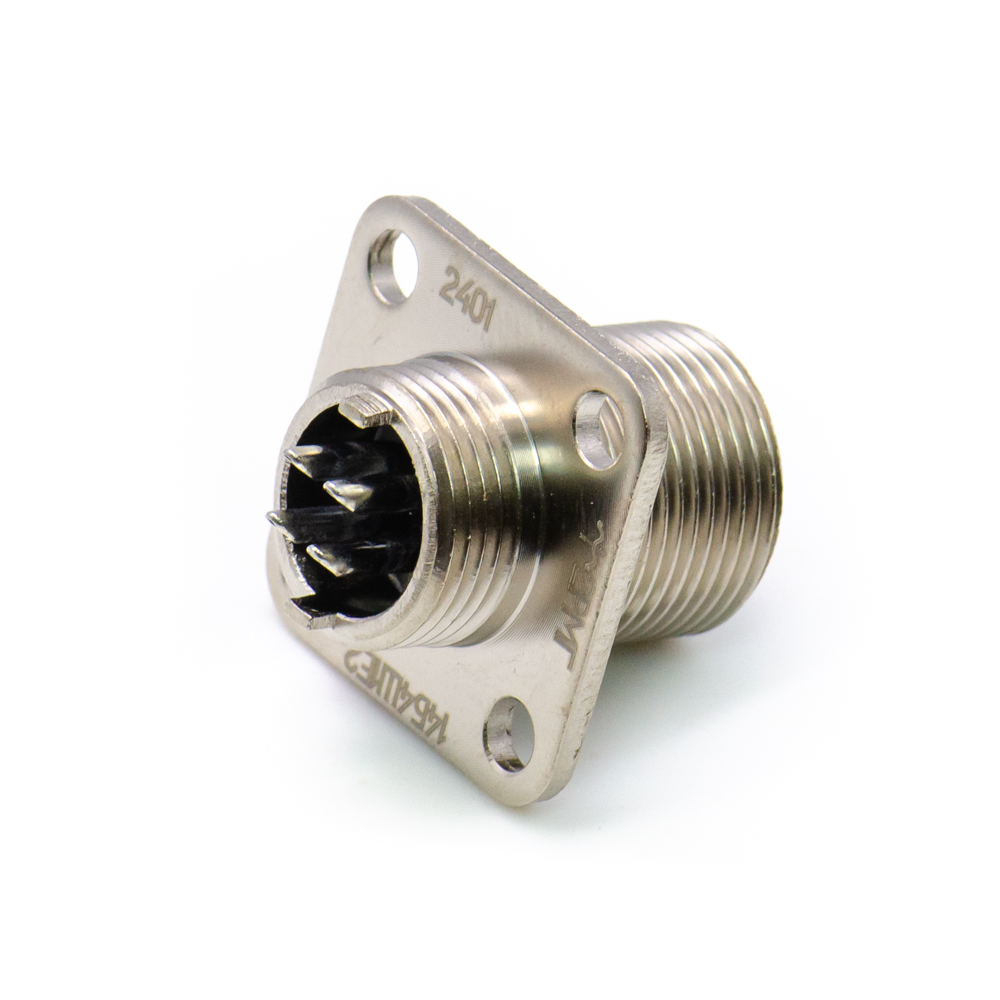

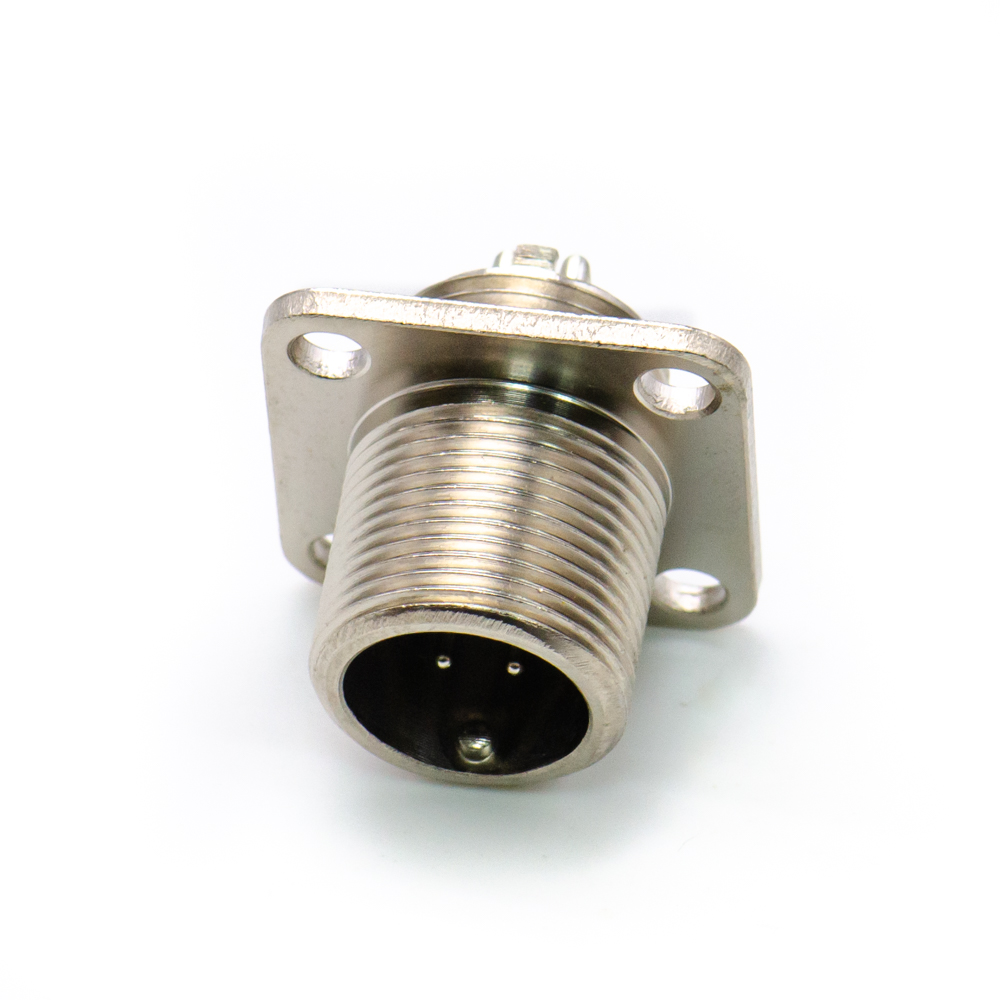

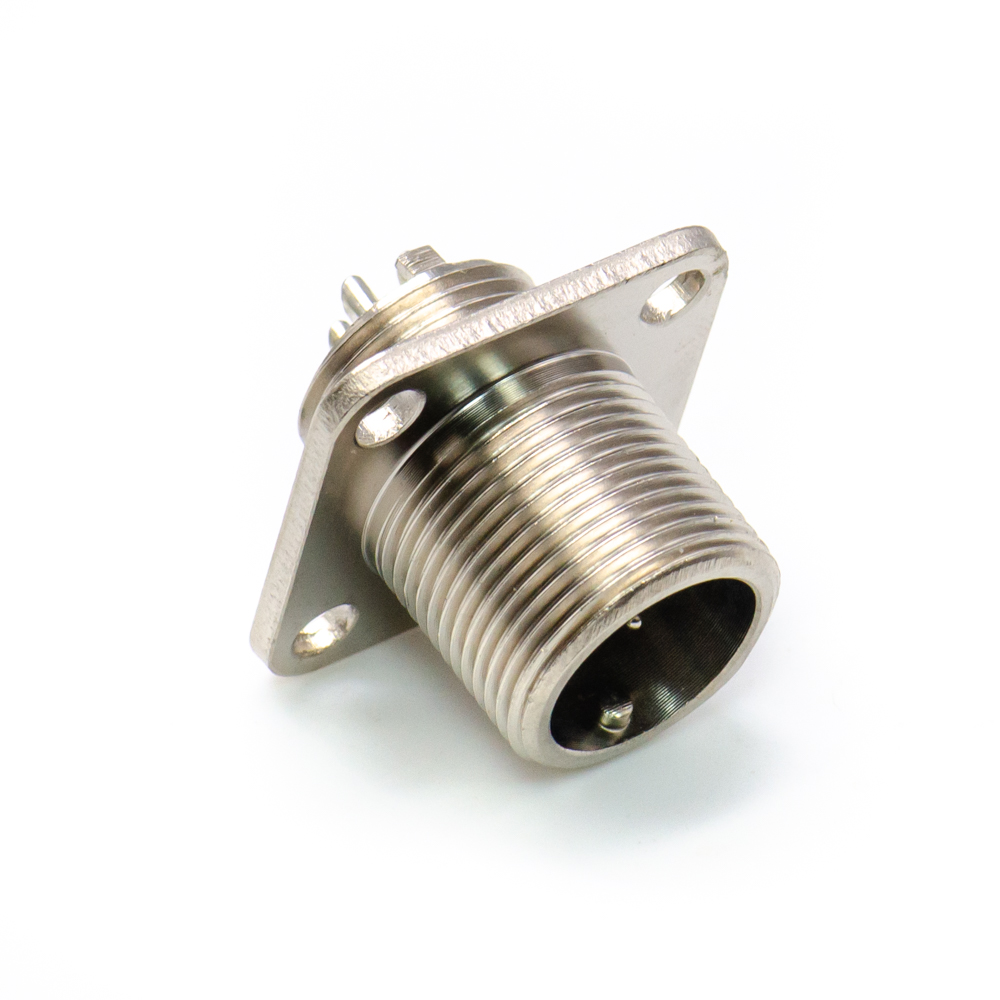

2РМГ14Б4Ш1Е2 Вилка блочная, 2024г (арт. KP-6558)

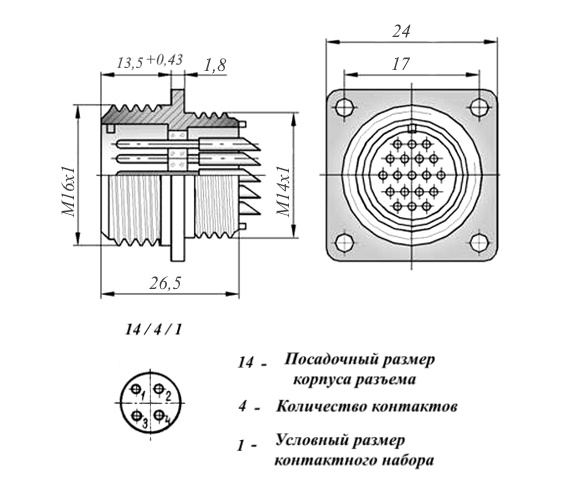

Разъём низкочастотный цилиндрический малогабаритный герметичный 2РМГ14Б4Ш1Е2  предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМГ - тип соединителя; 14 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 4 - количество контактов; Ш - вилка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); Е - покрытие контактов - химникель; 2 - теплостойкость 200 °С. Данный разъем сочленяется с  кабельными розетками 2РМТ14кпн(э)4Г1В1, 2РМТ14кун(э)4Г1В1. Вся дополнительная информация находится во вложении, см. pdf -файл.


Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка Завод «Электросоединитель»
Страна происхождения РОССИЯ
ТУ бР0.364.103ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 20,3
Дата выпуска 2024
Транслитерация 2RMG14B4SH1E2
Вид упаковки картонная коробка
Состояние упаковки заводская
Дата изготовленияi 2024
Нормы и требования бР0.364.103ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей 2РМГ
Условный размер корпуса 14
Количество выводов или контактов 4
Условный номер контактного набора 1 - все контакты Ø 1 mm
Покрытие выводов или контактов E - химникель
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМГ14Б4Ш1Е2
Цвет изделия стальной
Габаритные размеры L*W*H 24х24х25 mm
Материал корпуса сталь
Материал вставки (изолятора) стекло
Наличие паспорта - этикетки этикетка
Тип контактов штырь
Гайка патрубка нет
Герметичность да
Дополнительные характеристики тонкий фланец

Технические характеристики

Сопротивление контактов не более 15 mΩ
Номинальное напряжение 560 V
Рабочий ток 6 А - на контакт; 20 А - на разъем
- диапазон частот 5-5000 Hz
- амплитуда ускорения 500 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 1000 m/c²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1500 час
Интервал рабочих температур от -60 до +200°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,34х10⁻¹⁰ Pa до 50,6х10⁴ Pa
Макс. срок хранения 25 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ 2.1
Статус изделия В настоящее время разъёмы 2РМГ выпускает ОАО «ЭЛЕКТРОСОЕДИНИТЕЛЬ»
Срок отгрузки со склада 1 день (в наличии)
