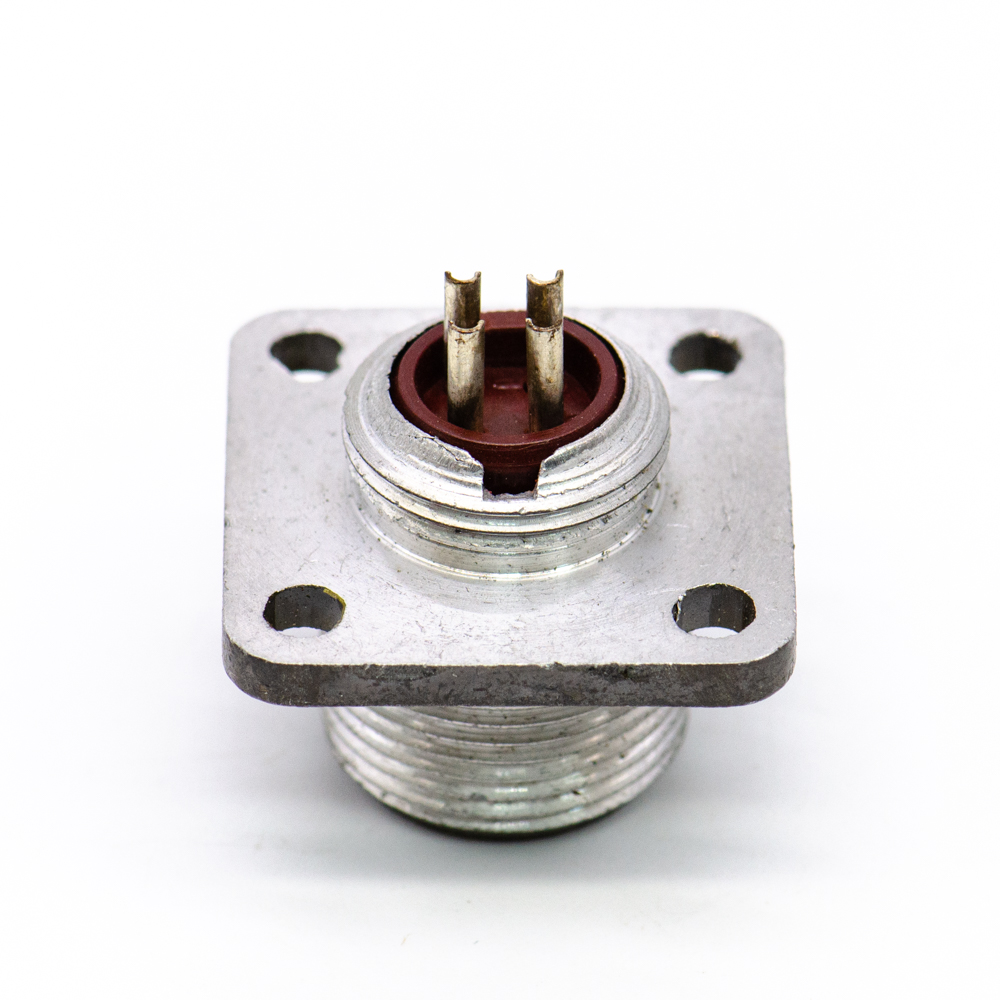

ОНЦ-РГ-09-4/14-В1 Вилка блочная, аналог(арт. OP-1248)

No name China; -
КИТАЙ
Артикул (ID): OP-1248
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки -
  • Нормы и требования -
Подробная документация
Аналоги и альтернативы
ID: 232934
На складе 18 шт
  • Цена от 725 ₽
  • 1 шт 750 ₽
  • от 5 шт 725 ₽
Количество
Быстрый заказ

ОНЦ-РГ-09-4/14-В1 Вилка блочная аналог - разъём низкочастотный цилиндрический малогабаритный. Структура условного обозначения: ОНЦ-РГ-09 - тип соединителя; 4 – количество контактов; 14 - условный размер корпуса; В - вилка; 1 – конструктивное исполнение (приборная часть без патрубка); покрытие контактов - никель. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Блочные вилки ОНЦ-РГ-09 сочленяется с кабельными розетками 2РМТ14КПН4Г1В1В, 2РМТ14КПЭ4Г1В1В, 2РМТ14КУН4Г1В1В, 2РМТ14КУЭ4Г1В1В. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ОНЦ-РГ-09-4/14-В1 Вилка блочная, аналог
Торговая марка No name China
Страна происхождения КИТАЙ
Масса изделия, гр 8
Дата изготовленияi дата не указана
Транслитерация ONTs-RG-09-4/14-B1 Block fork, analogue
Доупаковка промасленная бумага
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов ОНЦ-РГ-09
Условный размер корпуса 14
Количество контактов 4 контакта
Материал контактов латунь
Покрытие контактов Ni (никель)
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 1 - 4 контакта Ø 1 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 4 - Ø 1 mm
Контакт извлекаемый нет
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Установочные размеры 17 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,4 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора термопластик
Цвет изолятора коричневый
Габаритные размеры L*W*H 24х24х25 mm
Длина корпуса 24 mm
Ширина корпуса 24 mm
Высота корпуса 25 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Дополнительные характеристики аналог
Фактическая маркировка отсутствует
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные розетки 2РМТ
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…
Аналогичные серии 2РМТ…, 2РМДТ..., 2PX..., WY..., WS...

Техническая информация

Рабочее напряжение, max 500 V
Рабочий ток на контакт, max 5 A - для контактов Ø 1 mm
Сопротивление контактов не более 50 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-500 Hz
- амплитуда ускорения 10 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 40 g
Механический удар многократное действие: длительность действия 2 - 10 ms
Механический удар однократное действие: пиковое ударное ускорение 150 g

Условия экплуатации

Интервал рабочих температур от -60 до +70°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
ОНЦ-РГ-09-4/14-В1 Вилка блочная, аналог   (datasheet)
