2РМТ14КУЭ4Г1В1В Розетка кабельная карболит, ГЕ0.364.126ТУ(арт. SN-2829)

АО «Завод Элекон»; " 5" - ВП, ПЗ

2РМТ14КУЭ4Г1В1В Розетка кабельная, карболит - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМТ14КУЭ4Г1В1В: 2РМТ - негерметичный тропикоустойчивый тип соединителя; 14 - посадочный диаметр корпуса; К - корпус кабельный; У - угловой вид патрубка; Э - гайка для экранированного кабеля; 4 - количество контактов; Г - розетка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Ответной частью этого разъема являются блочные вилки 2РМТ14Б4Ш1В1В, 2РМТ14БПН4Ш1В1В, 2РМТ14БПЭ4Ш1В1В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМТ14КУЭ4Г1В1В Розетка кабельная карболит, ГЕ0.364.126ТУ
Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 18
Дата изготовленияi 1976-1991
Транслитерация 2RMT14KUE4G1V1V Cable socket karbolit, GE0.364.126TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов 2РМТ
Условный размер корпуса 14
Диаметр контактов 4 - Ø 1 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМТ14КУЭ4Г1В1В

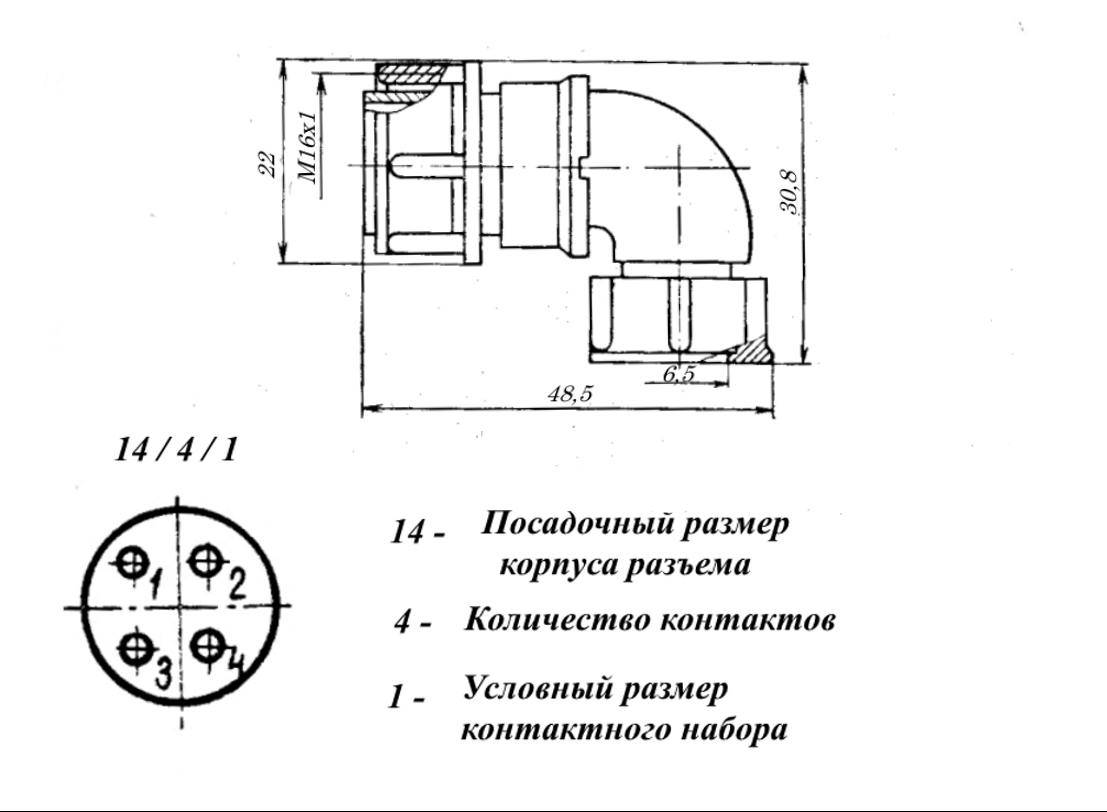

Габаритные размеры L*W*H 22х30,8х48,5 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Серия разъемов 2РМТ
Форма контактов круглые
Количество контактов 4 контакта
Материал контактов латунь ЛС59-1
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка У - угловой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 1 - 4 контакта Ø 1 mm
Наличие уплотнительной втулки нет
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M16х1 mm
Диаметр корпуса 22 mm
Высота корпуса 48,5 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS…
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 1850 V
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 8 A - для контактов Ø 1 mm
Рабочий ток на разъем, max 27 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi В2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.

Полные аналоги

2РМТ14КУЭ4Г1В1В ЛТАВА, фото
2РМТ14КУЭ4Г1В1В ЛТАВА

Функциональные аналоги

2РМТ14КУЭ4Г1А1В ЛТАВА, фото
2РМТ14КУЭ4Г1А1В ЛТАВА
2РМТ14КУЭ4Г1А1В ЭЛЕКОН, фото
2РМТ14КУЭ4Г1А1В ЭЛЕКОН
2РМ14КУЭ4Г1В1 ЛТАВА, фото
2РМ14КУЭ4Г1В1 ЛТАВА
2РМ14КУЭ4Г1В1 ЭЛЕКОН, фото
2РМ14КУЭ4Г1В1 ЭЛЕКОН

Возможные аналоги

2РМ14-4TK2, фото
2РМ14-4TK2
KLS15-RCS02-2PM-14-4TK2, фото
KLS15-RCS02-2PM-14-4TK2

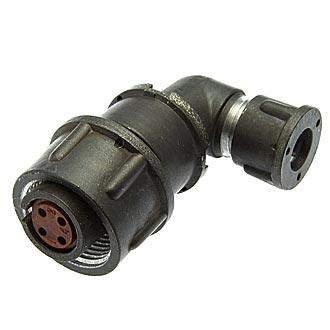

X14K4AP, фото
