2РМТ42БПН50Ш2В1В Вилка блочная карболит, АШДК.434410.062ТУ(арт. ZX-1087)

No name Russia; 700 V; Н - гайка для неэкранированного кабеля; на панель; " 1" - ОТК; 4 A - для контактов Ø 1 mm; 8 A - для контактов Ø 1,5 mm; 190 A; вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный, соединитель герметичный...; РМ..., 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...

2РМТ42БПН50Ш2В1В Вилка блочная, прямой патрубок, карболит - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМТ42БПН50Ш2В1В: 2РМТ - негерметичный тропикоустойчивый тип соединителя; 42 - посадочный диаметр корпуса; Б - корпус блочный (приборный); П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 50 - количество контактов; Ш - вилка; 2 - сочетание контактов (2 - 43 контакта диаметром 1 мм; 7 контактов диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Ответной частью этого разъема являются кабельные розетки 2РМ42КПН50Г2В1В, 2РМТ42КПЭ50Г2В1В, 2РМТ42К50Г2В1В, 2РМТ42КУЭ50Г2В1В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМТ42БПН50Ш2В1В Вилка блочная карболит, АШДК.434410.062ТУ
Торговая марка No name Russia
Страна происхождения РОССИЯ
Вид приемки i "1"- ОТК
Масса изделия, гр 65
Дата изготовленияi дата не указана
Транслитерация 2RMT42BPN50SH2V1V Block fork carbolite, ASHDK.434410.062TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования АШДК.434410.062ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов 2РМТ
Условный размер корпуса 42
Диаметр контактов 43 - Ø 1 mm; 7 - Ø 1,5 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМТ42БПН50Ш2В1В

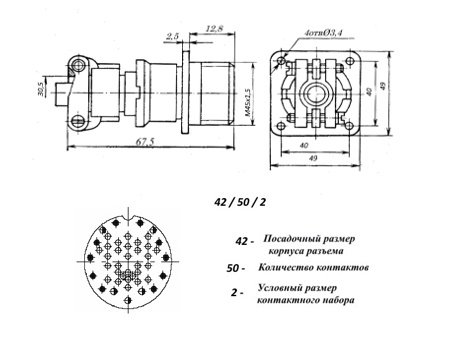

Габаритные размеры L*W*H 49х49х67,5 mm
Материал корпуса алюминиевый сплав А-22
Тип контактов штырь
Герметичность нет
Серия разъемов 2РМТ
Форма контактов круглые
Количество контактов 50 контактов
Материал контактов латунь ЛС59-1
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса Б - приборный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 2 - 43 контакта Ø 1 mm; 7 контактов Ø 1,5 mm
Наличие уплотнительной втулки есть
Установочные размеры 40 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,4 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M45х1,5 mm
Ширина корпуса 49 mm
Длина корпуса 49 mm
Высота корпуса 67,5 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный, соединитель герметичный...
Аналогичные серии РМ..., 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm; 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 2300 V
Рабочее напряжение, max 700 V
Рабочий ток на контакт, max 4 A - для контактов Ø 1 mm; 8 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 190 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi В2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.

Полные аналоги

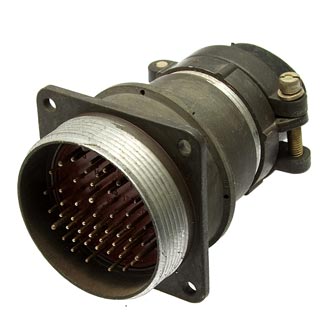

2РМТ42БПН50Ш2В1В ЛТАВА, фото
2РМТ42БПН50Ш2В1В ЛТАВА
2РМТ42БПН50Ш2В1В ЭЛЕКОН, фото
2РМТ42БПН50Ш2В1В ЭЛЕКОН
2РМТ42БПН50Ш2В1В ИСЕТЬ, фото
2РМТ42БПН50Ш2В1В ИСЕТЬ

Функциональные аналоги

2РМТ42БПН50Ш2А1В ЛТАВА, фото
2РМТ42БПН50Ш2А1В ЛТАВА
ОНЦ-РГ-09-50/42-В3, фото
ОНЦ-РГ-09-50/42-В3
2РМТ42БПН50Ш2А1В ИСЕТЬ, фото
2РМТ42БПН50Ш2А1В ИСЕТЬ
2РМТ42БПН50Ш2А1В ЭЛЕКОН, фото
2РМТ42БПН50Ш2А1В ЭЛЕКОН
