2РМТ24БПН19Ш1В1В Вилка блочная, 2021 (арт. TM-7060)

к сравнению отложить

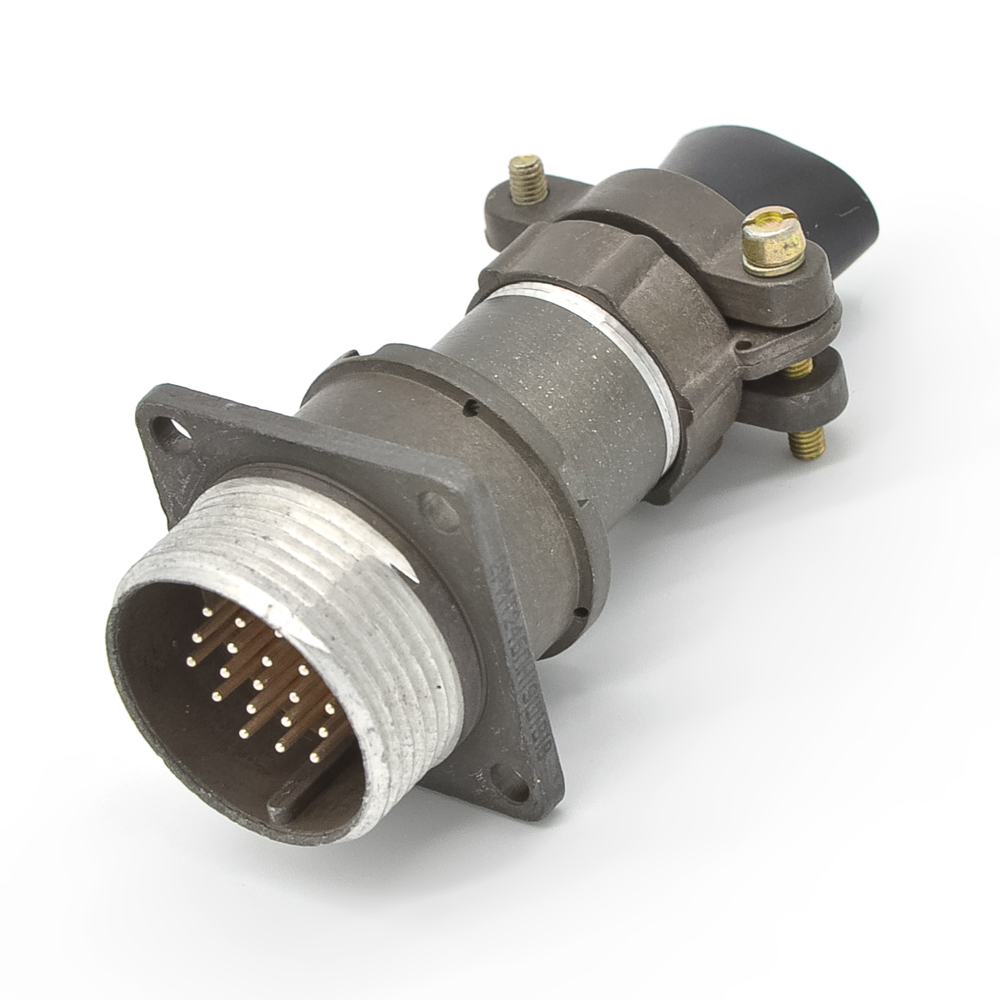

2РМТ24БПН19Ш1В1В Вилка блочная, 2021 фото

НПО «Элекон», г. Казань

Артикул (ID): TM-7060

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 2021
Кратность отгрузки 1
Гарантийный срок (мес.) 12
Вид приемки "5"- ВП, ПЗ
ТУ ГЕ0.364.126ТУ

Подробная документация

Аналоги и альтернативы

ID: 287503

На складе 1 шт

Цена от
Включая НДС
3520 ₽
1 шт. 3520 ₽

Количество

Быстрый заказ

Разъём низкочастотный цилиндрический малогабаритный 2РМТ24БПН19Ш1В1В предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМТ - негерметичный тропикоустойчивый тип соединителя; 24 - посадочный диаметр корпуса; Б - корпус блочный (приборный); П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 19 - количество контактов; Ш - вилка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Ответной частью этого разъема являются кабельные розетки 2РМ(Т)24К19Г1В1В, 2РМ24кпн(э)19Г1В1В, 2РМТ24кпн(э)19Г1В1В. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	НПО «Элекон», г. Казань
Страна происхождения
ТУ	ГЕ0.364.126ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	40
Дата выпуска	2021
Транслитерация	2RMT24BPN19SH1V1V
Вид упаковки	самоупаковка
Состояние упаковки	самоупаковка
Дата изготовленияi	2021

Основные параметры

Функциональная группа	низкочастотный цилиндрический
Функциональный тип	вилка
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	2РМТ
Условный размер корпуса	24
Количество выводов или контактов	19
Условный номер контактного набора	1 - все контакты Ø 1 mm
Диаметр контактов	1 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	2РМТ24БПН19Ш1В1В
Цвет изделия	серый

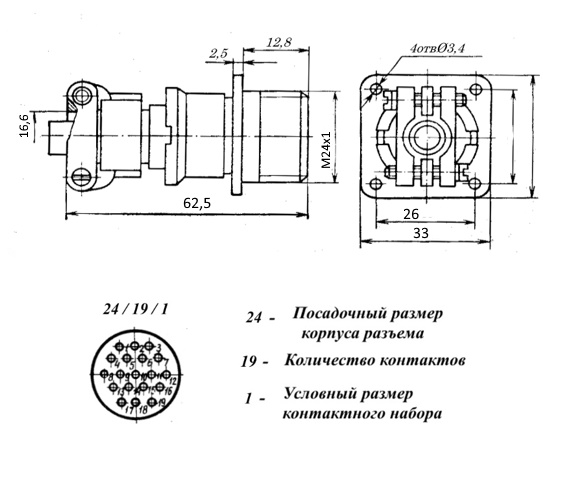

Габаритные размеры LWH	32,5х32,5х72 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Гайка патрубка	для неэкранированого кабеля
Тип контактов	штырь
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	5 mΩ
Номинальное напряжение	560 V
Рабочий ток	5 A
Синусоидальная вибрация:	-
- диапазон частот	1-5000 Hz
- амплитуда ускорения	490 m/c²
Акустические шумы:	-
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	1000 MΩ
Однократное действие: Пиковое ударное ускорение	5000 m/c²
Многократное действие: Пиковое ударное ускорение	1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С	175 000 ч.
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	В2.1
Статус изделия	В настоящее время разъёмы 2РМТ выпускает ОАО "Элекон", г. Казань
