2РМТ24БПН19Ш1В1В Вилка блочная, 2007г (арт. TA-986)

Разъём низкочастотный цилиндрический малогабаритный 2РМТ24БПН19Ш1В1В предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМТ - негерметичный тропикоустойчивый тип соединителя; 24 - посадочный диаметр корпуса; Б - корпус блочный (приборный); П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 19 - количество контактов; Ш - вилка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Ответной частью этого разъема являются кабельные розетки 2РМ(Т)24К19Г1В1В, 2РМ24кпн(э)19Г1В1В, 2РМТ24кпн(э)19Г1В1В. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
ТУ ГЕ0.364.045ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 40
Дата выпуска 2007
Транслитерация 2RMT24BPN19SH1V1V
Вид упаковки самоупаковка

Основные параметры

Функциональная группа низкочастотный цилиндрический
Типономинал / Типоконструкция вилка блочная
Количество выводов или контактов 19
Условный номер контактного набора 1 - все контакты Ø 1 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМТ24БПН19Ш1В1В
Цвет изделия серый

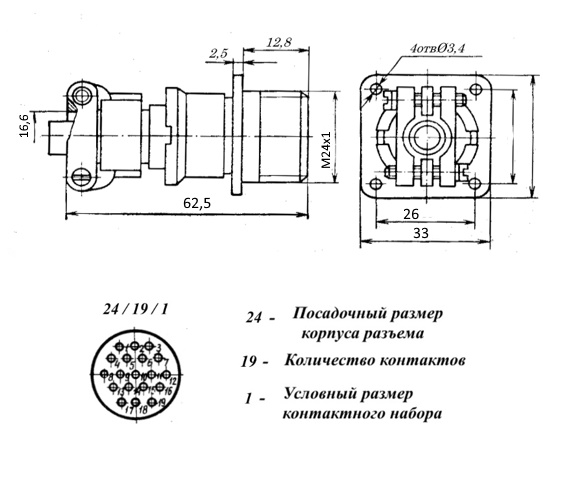

Габаритные размеры L*W*H 32,5х32,5х72 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое

Технические характеристики

Сопротивление контактов не более 5 mΩ
Номинальное напряжение 560 V
Рабочий ток 5 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 1000 MΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi В2.1
Статус изделия В настоящее время разъёмы 2РМТ выпускает ОАО "Элекон", г. Казань
Срок отгрузки со склада Уточнить у менеджера
