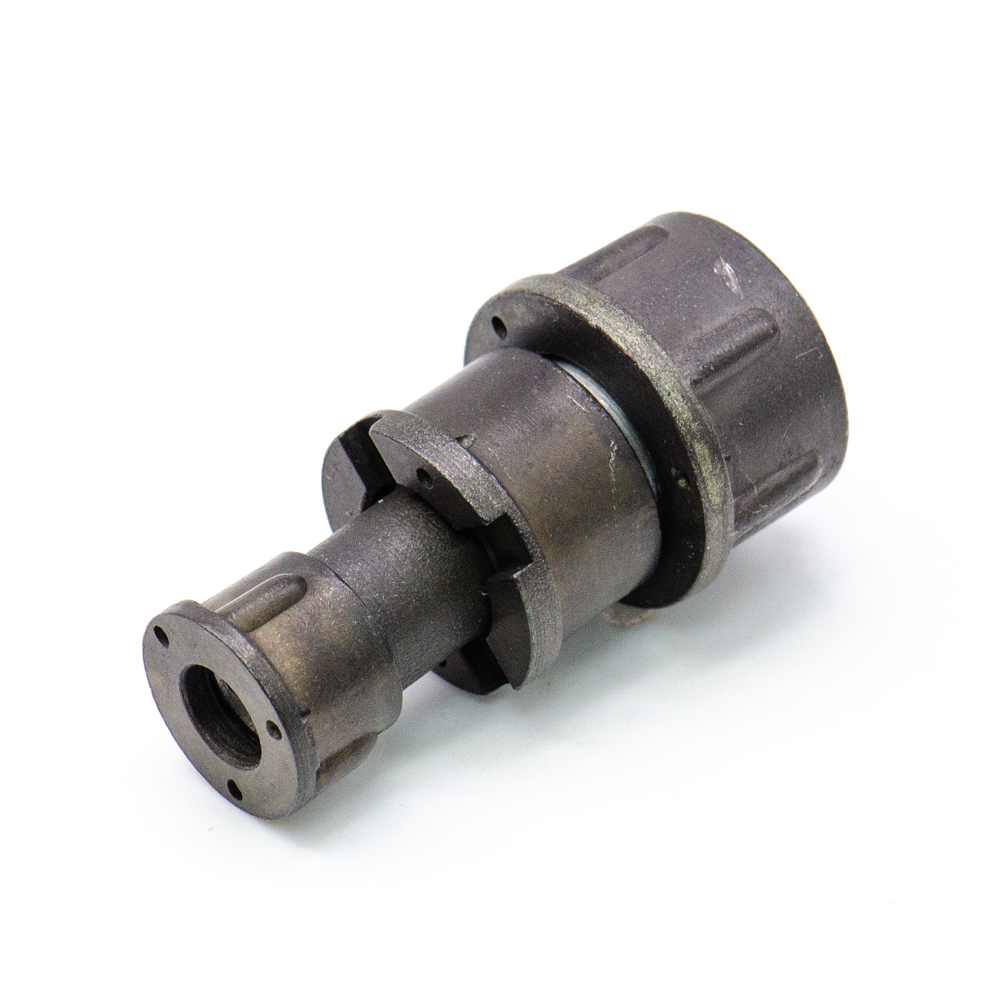

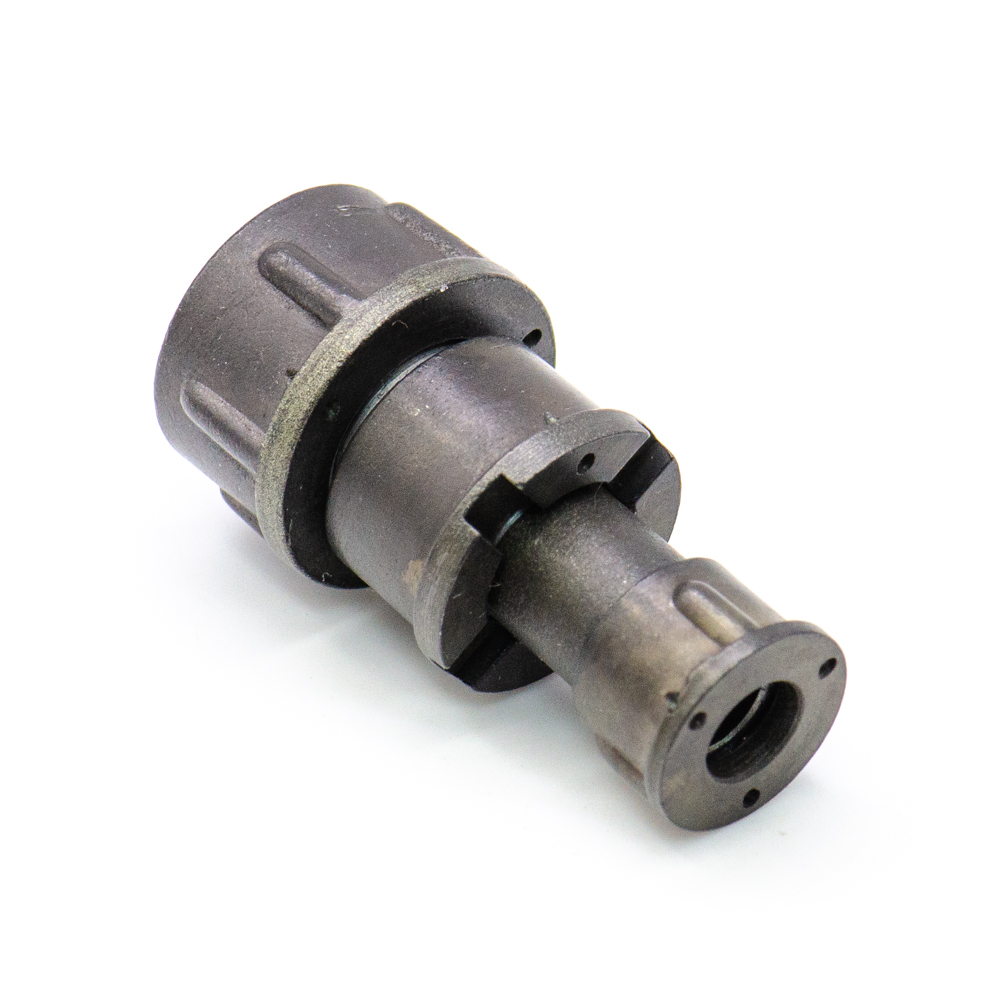

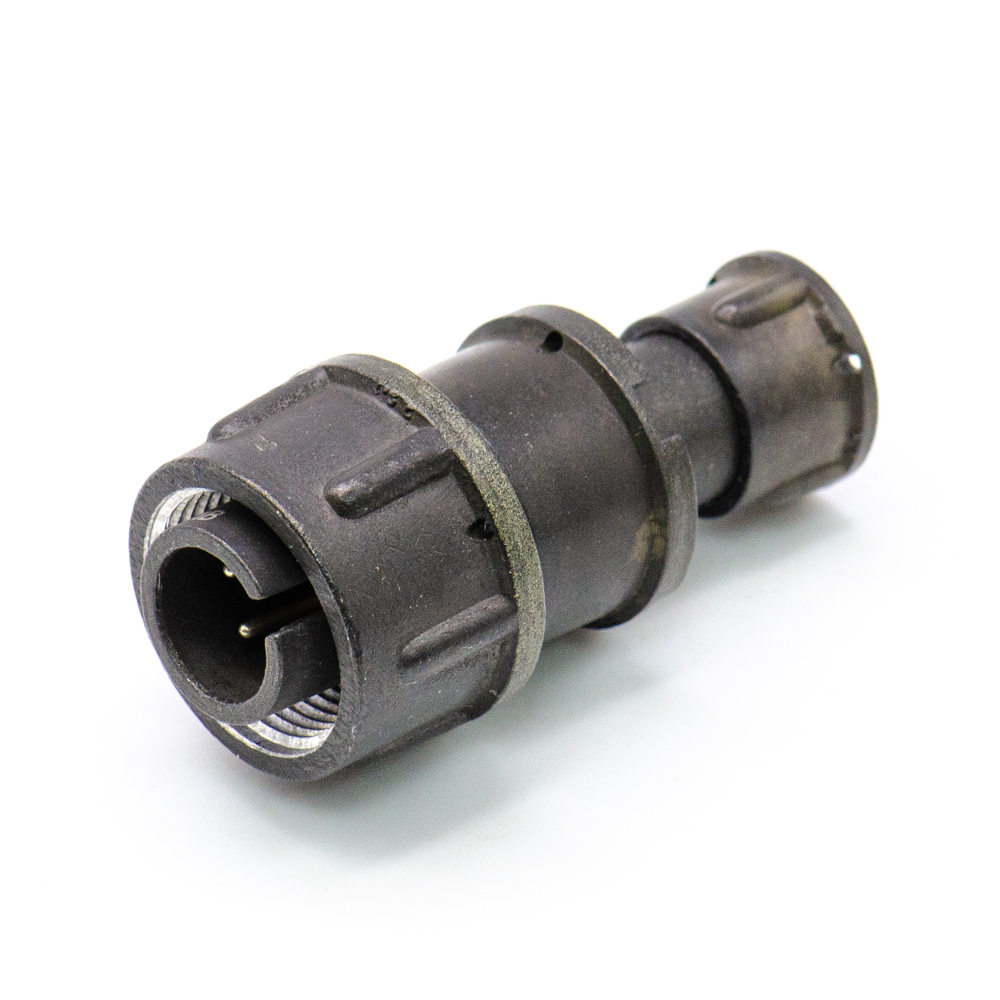

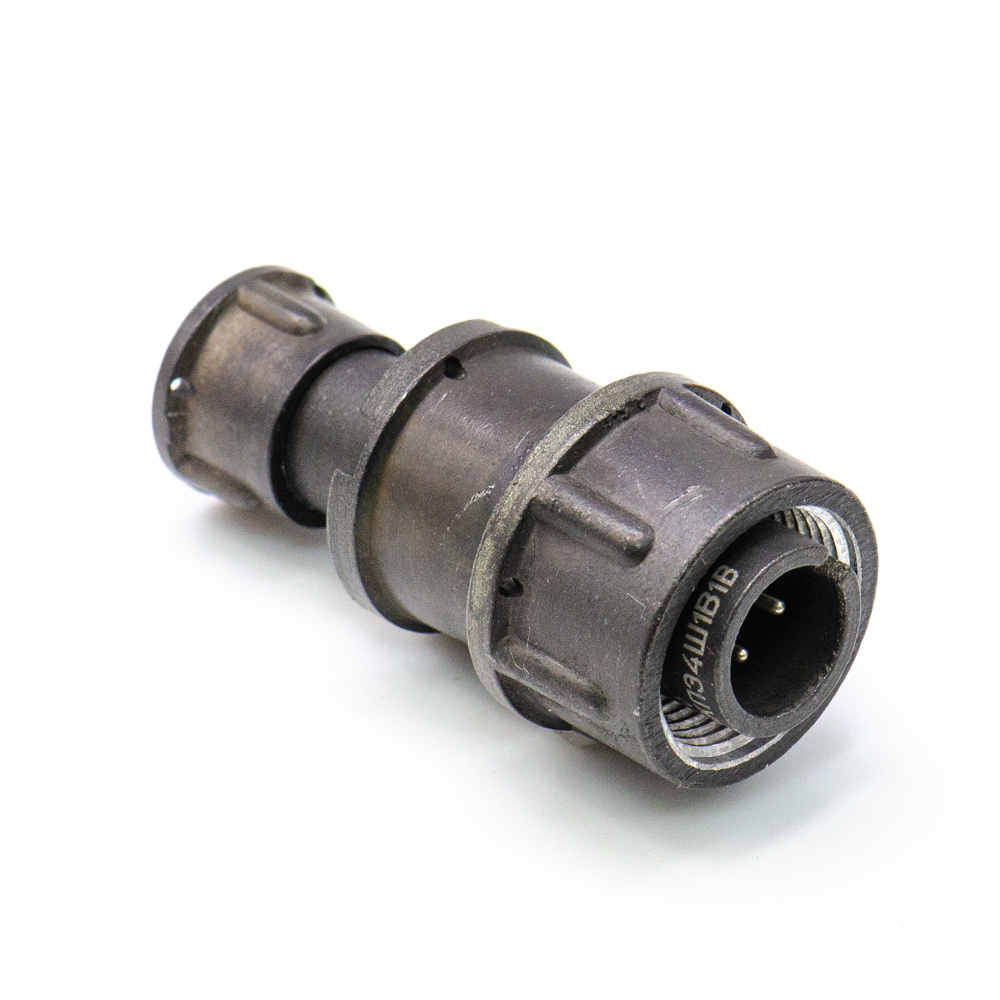

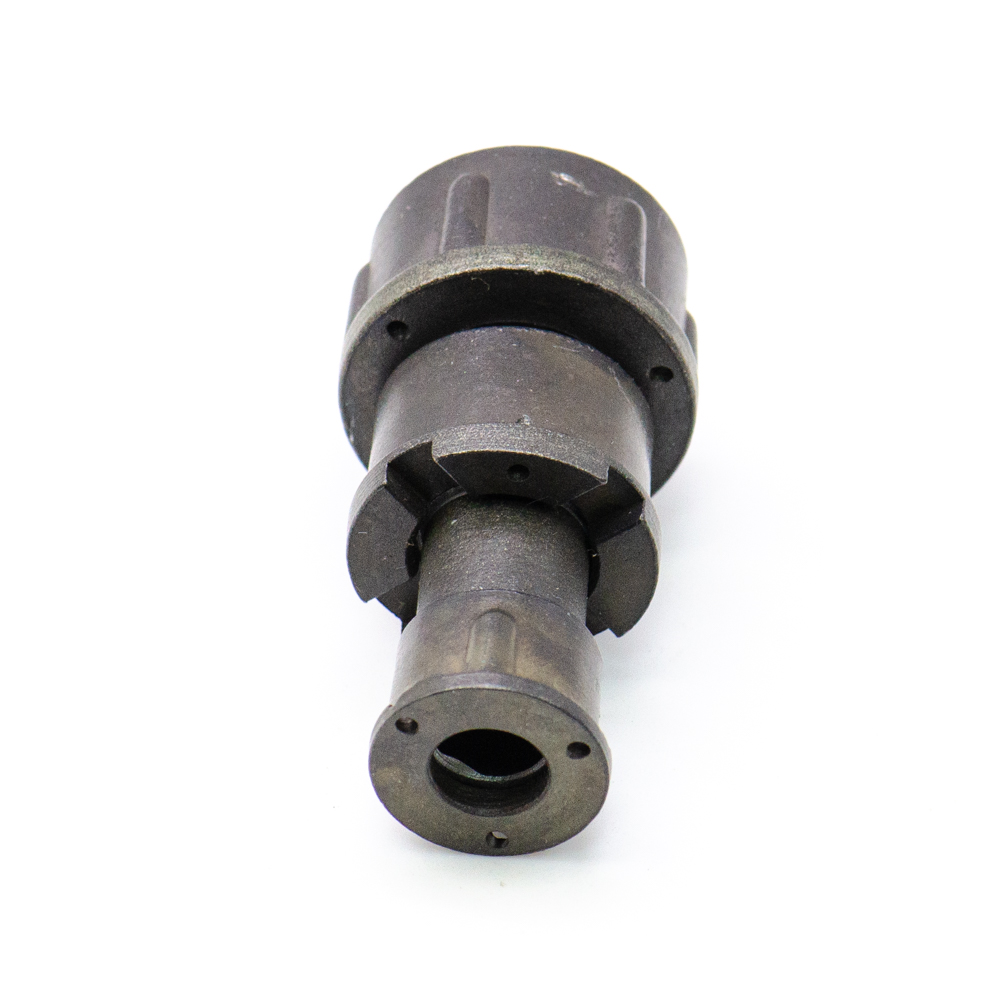

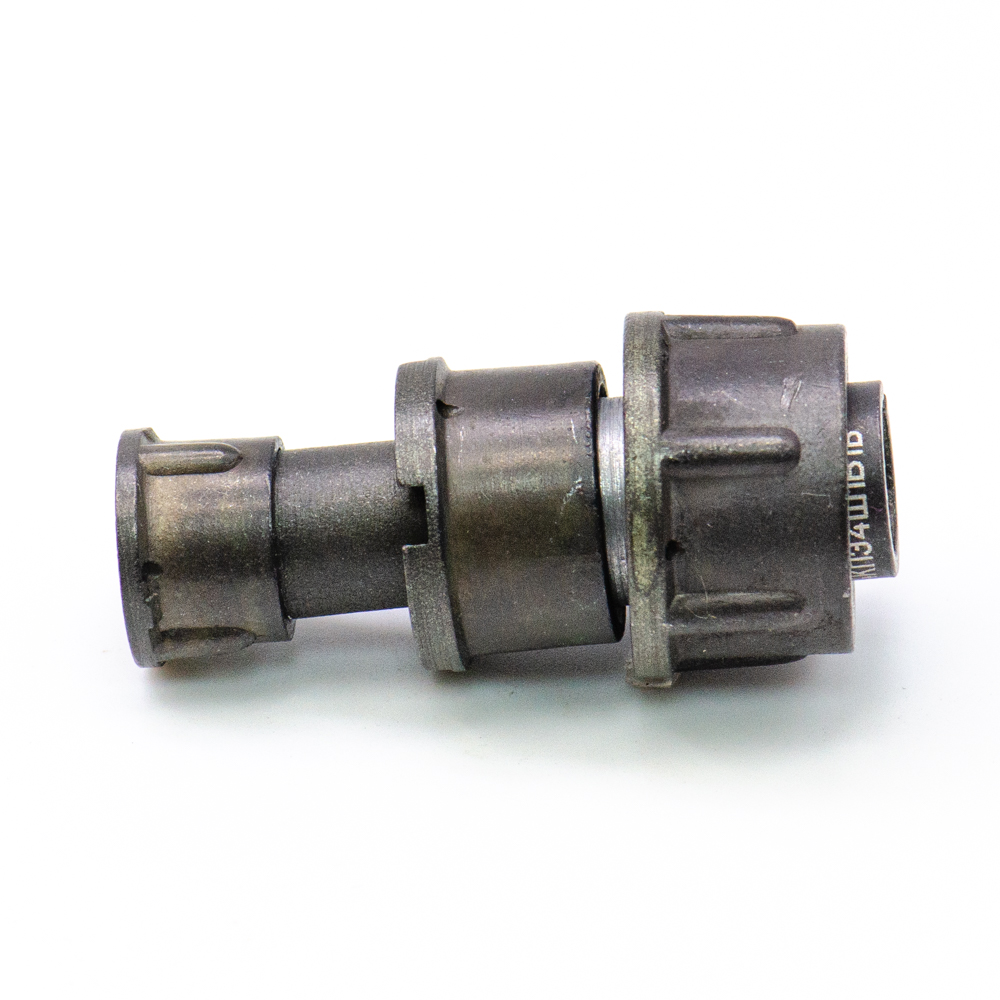

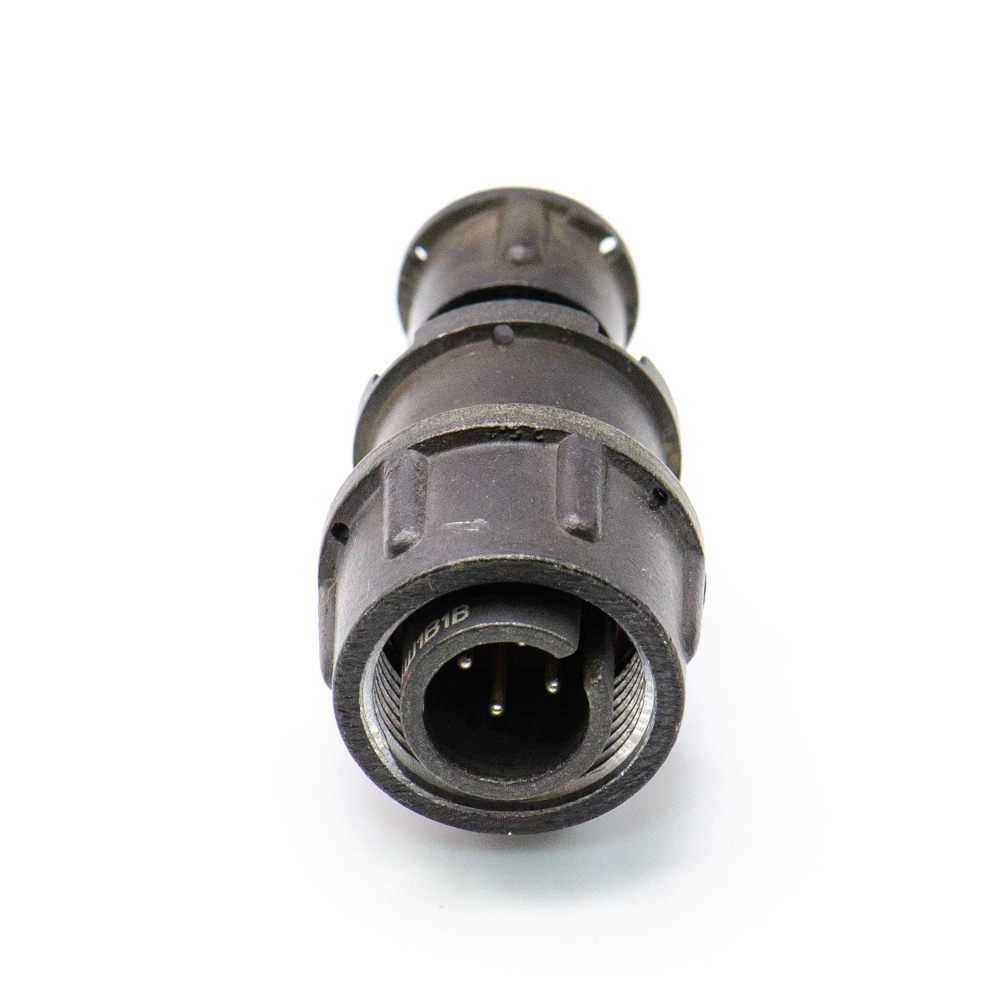

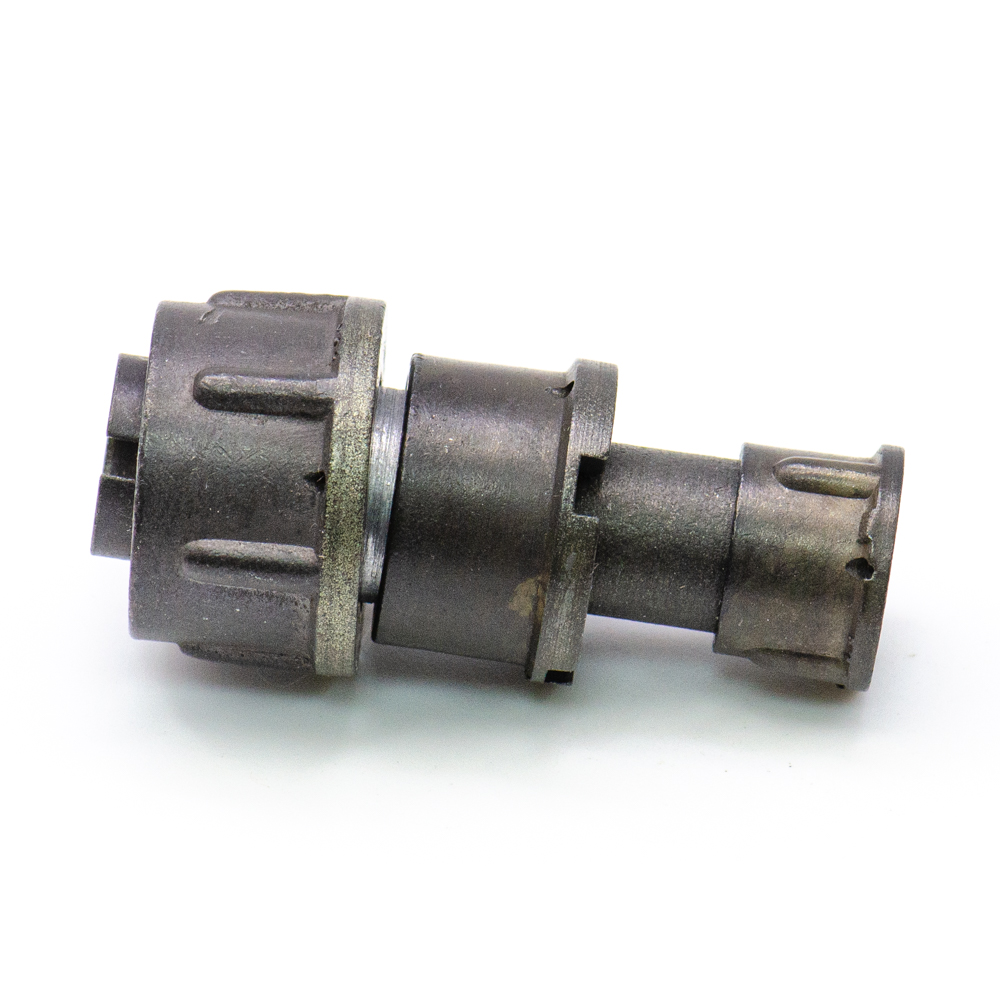

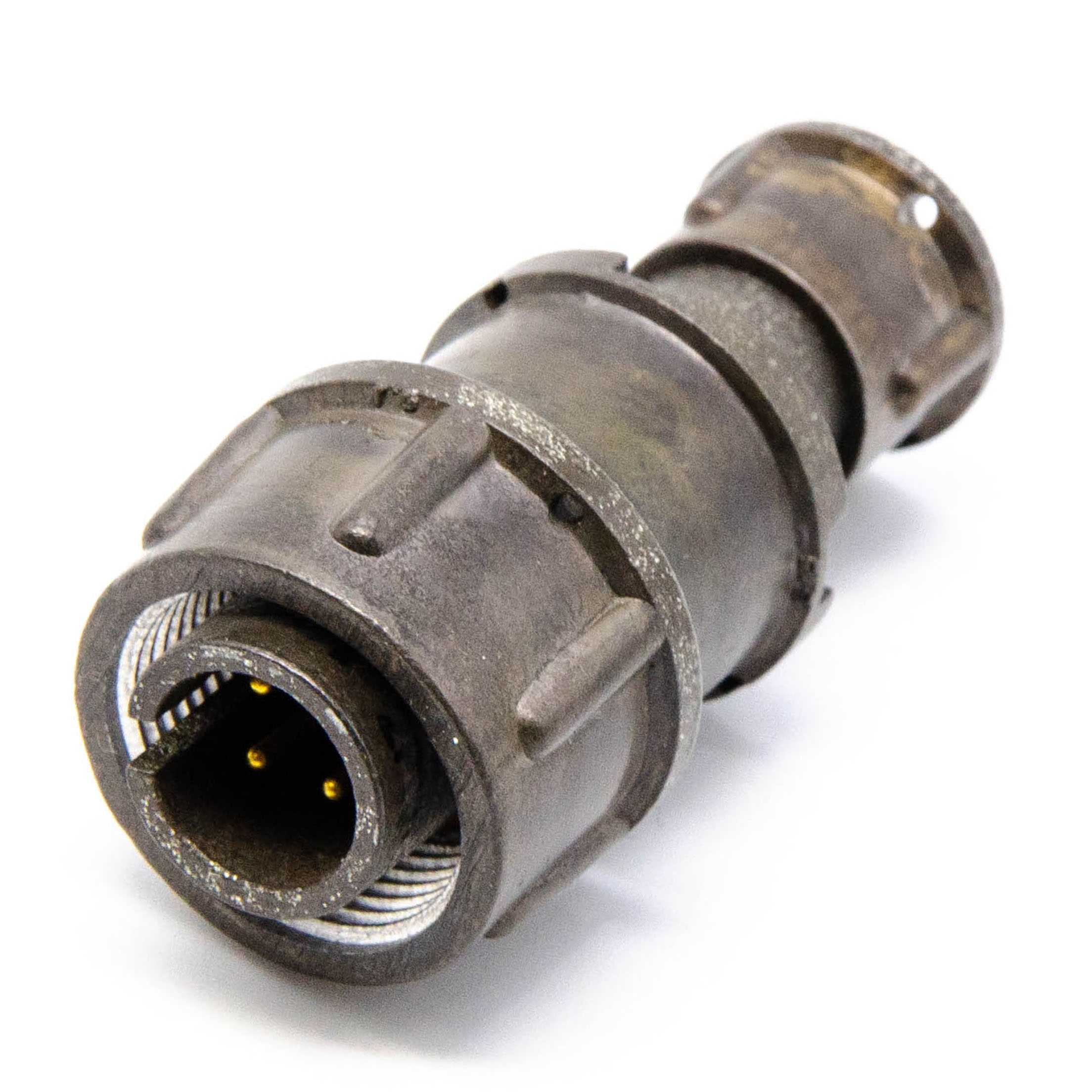

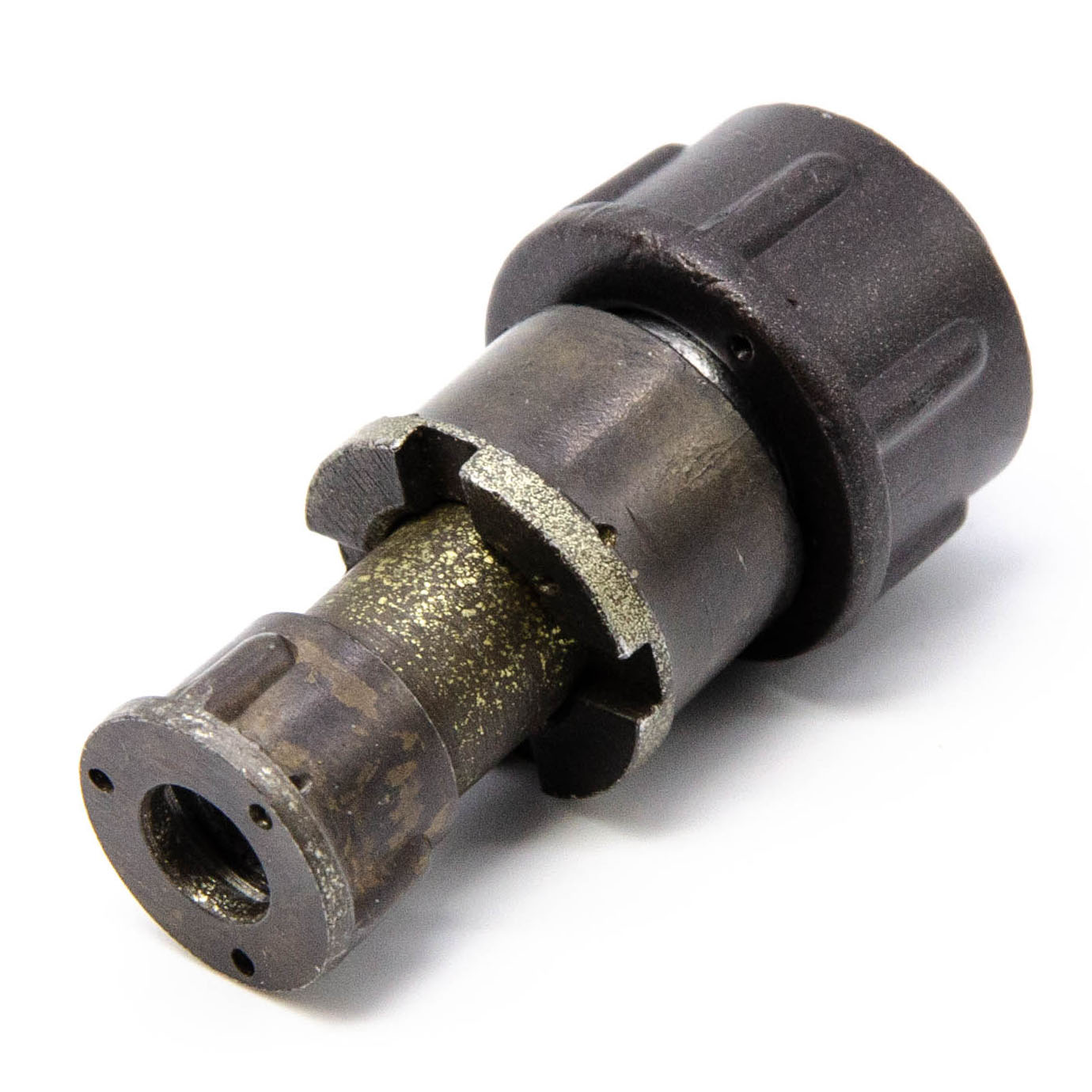

2РМТ14КПЭ4Ш1В1В Вилка кабельная (арт. TP-3846)

РОССИЯ
Артикул (ID): TP-3846
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 2022
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ГЕ0.364.126ТУ
Подробная документация
ID: 400082
На складе 2 шт
  • Цена от
    Включая НДС
     2640 ₽
  • 1 шт. 2640 ₽
Количество
Быстрый заказ

Разъем 2РМ14КПЭ4Ш1В1 – 4-х контактная негерметичная кабельная вилка серии 2РМ, теплостойкостью 100°С, с прямым патрубком. Вилка имеет посадочный диаметр 14 мм, обеспечивает соединение четырех извлекаемых контактов диаметром 1,0 мм с максимальной токовой нагрузкой до 8 А на каждый и до 27 А на соединитель в целом при напряжении переменного и постоянного тока до 560 В.
Расшифровка 2РМТ14КПЭ4Ш1В1В:
2РМТ - тип соединителя;
14 - условный размер корпуса;
К - вид корпуса: К - кабельный, Б - блочный (приборный);
П - вид патрубка: П - прямой, У - угловой;
Э - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
4 - количество контактов;
Ш - часть соединителя: Ш - вилка; Г - розетка;
1 - обозначение сочетания контактов;
В - покрытие контактов: А - золото, В - серебро;
1 - теплостойкость 1 - 100°С;
Л - левая розетка (только для проходных вилок);
В - всеклиматическое исполнение.Вся доп. информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения РОССИЯ
ТУ ГЕ0.364.126ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 16
Дата выпуска 2022
Транслитерация 2RMT14KPE4SH1V1V
Вид упаковки картонная коробка
Состояние упаковки заводская
Кратность упаковки 1

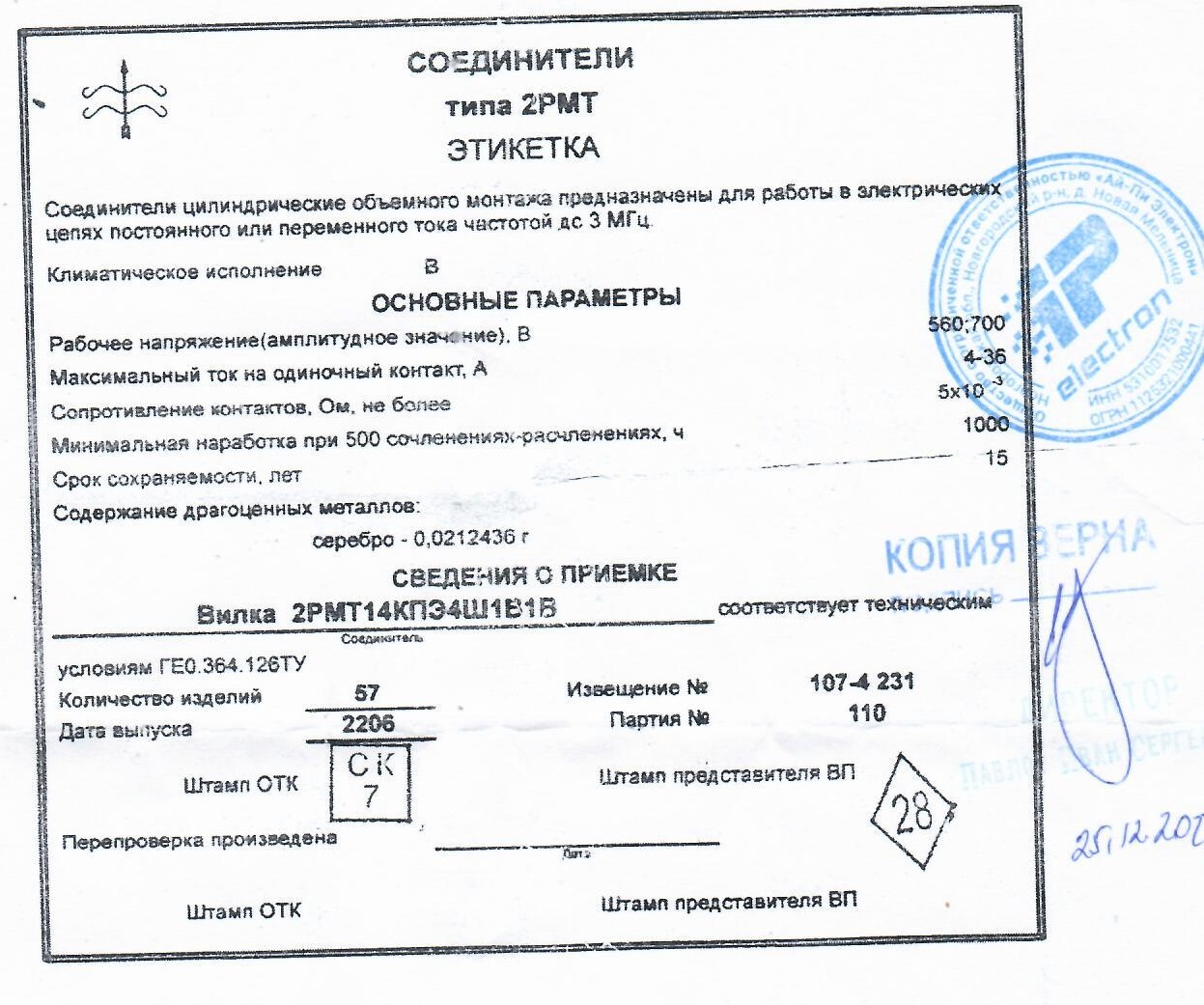

Наличие паспорта - этикетки этикетка
Нормы и требования ГЕ0.364.126ТУ, ГОСТ 15150-69
Дата изготовленияi 2022

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей 2РМТ
Условный размер корпуса 14
Количество выводов или контактов 4
Диаметр контактов 1 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа пайка
Фактическая маркировка 2РМТ14КПЭ4Ш1В1В
Цвет изделия тёмно-серый

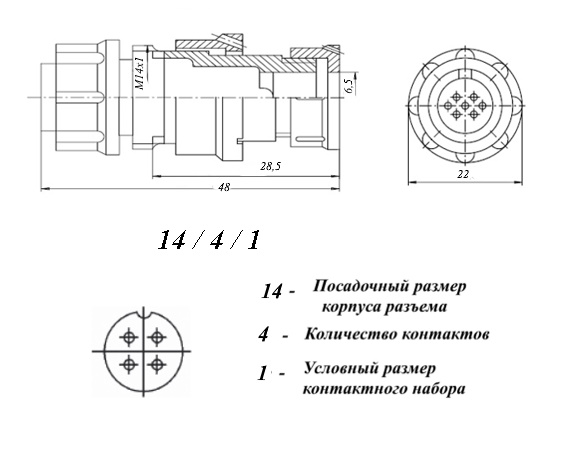

Габаритные размеры L*W*H 46х22 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Гайка патрубка для экранированого кабеля
Тип контактов штырь
Герметичность нет

Технические характеристики

Сопротивление контактов не более 5 mΩ
Номинальное напряжение 560 V
Рабочий ток 8 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
Сопротивление изоляции 5 000 MΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 1 000 час
Интервал рабочих температур от -60 до +100°С
Относительная влажность 95% при температуре 40°С
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Климатическое исполнениеi всеклиматическое
Статус изделия В настоящее время разъёмы выпускает ОАО «Элекон»
Срок отгрузки со склада 1 день (в наличии)
2РМТ14КПЭ4Ш1В1В Вилка кабельная   (datasheet)
