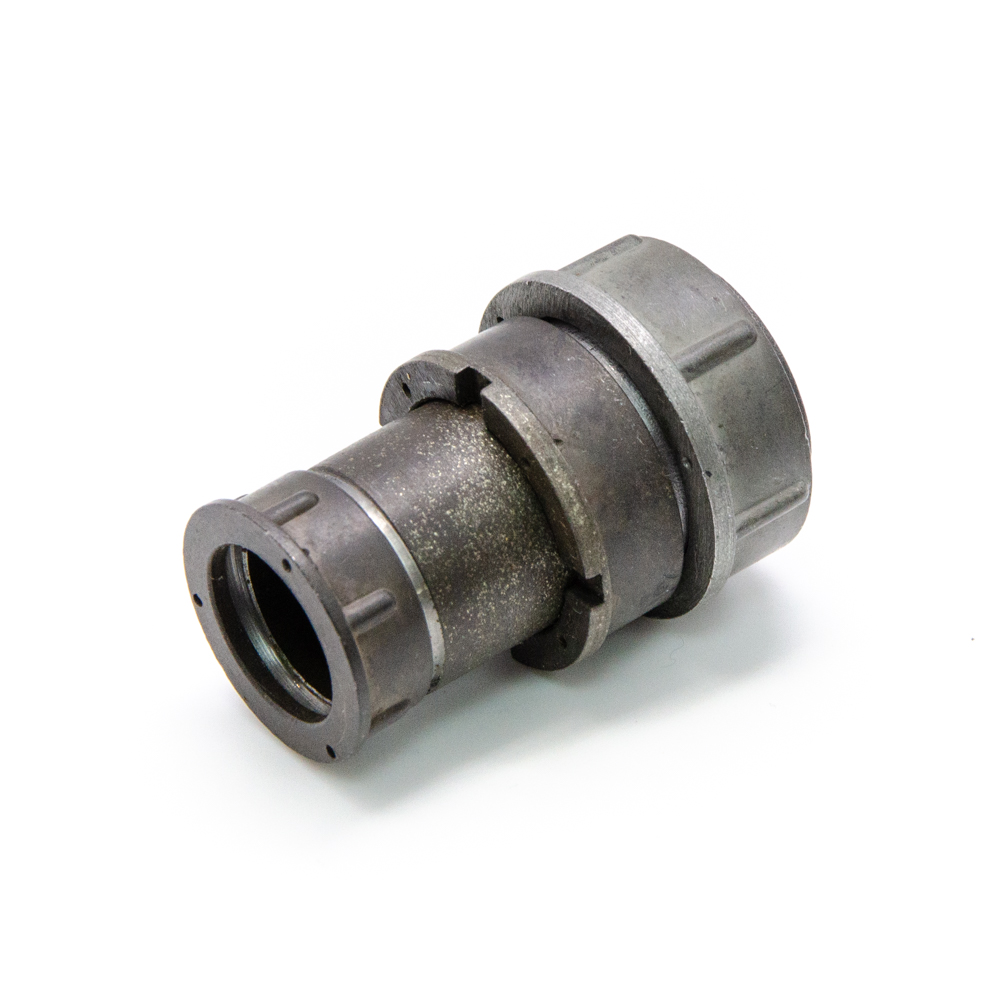

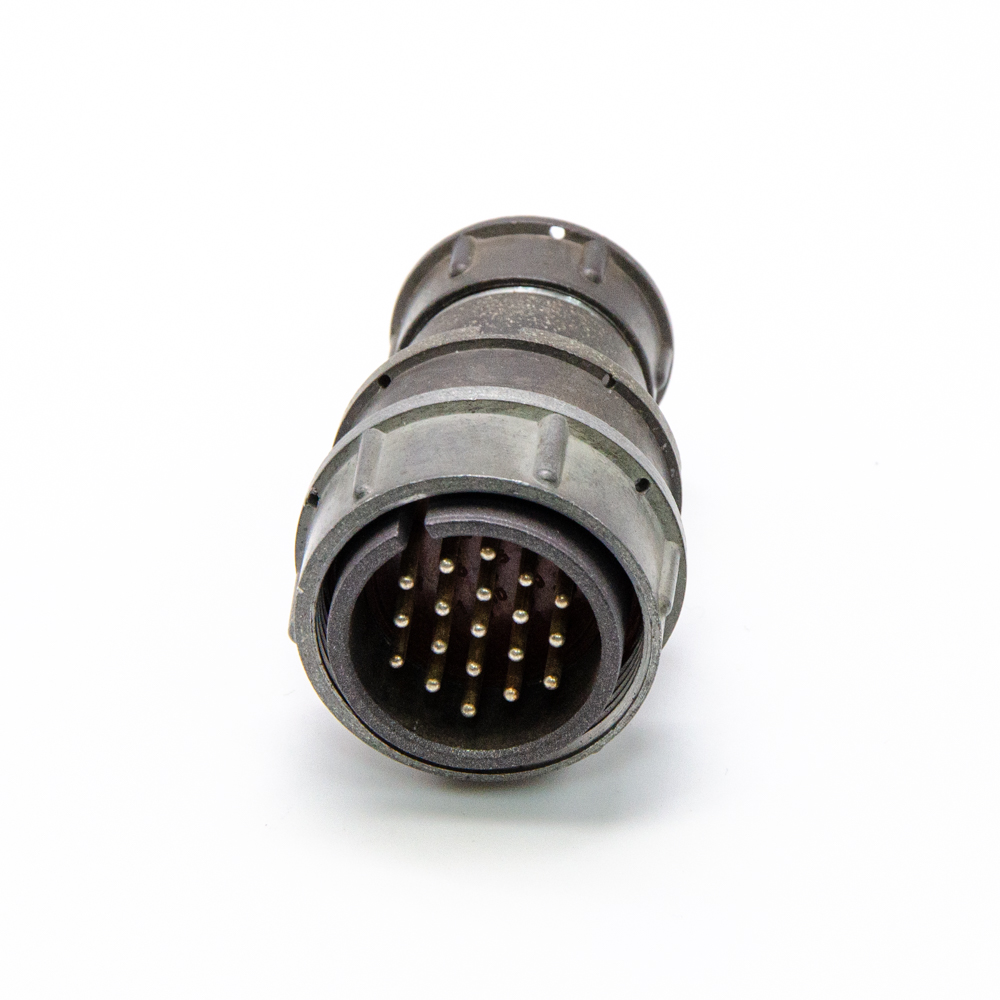

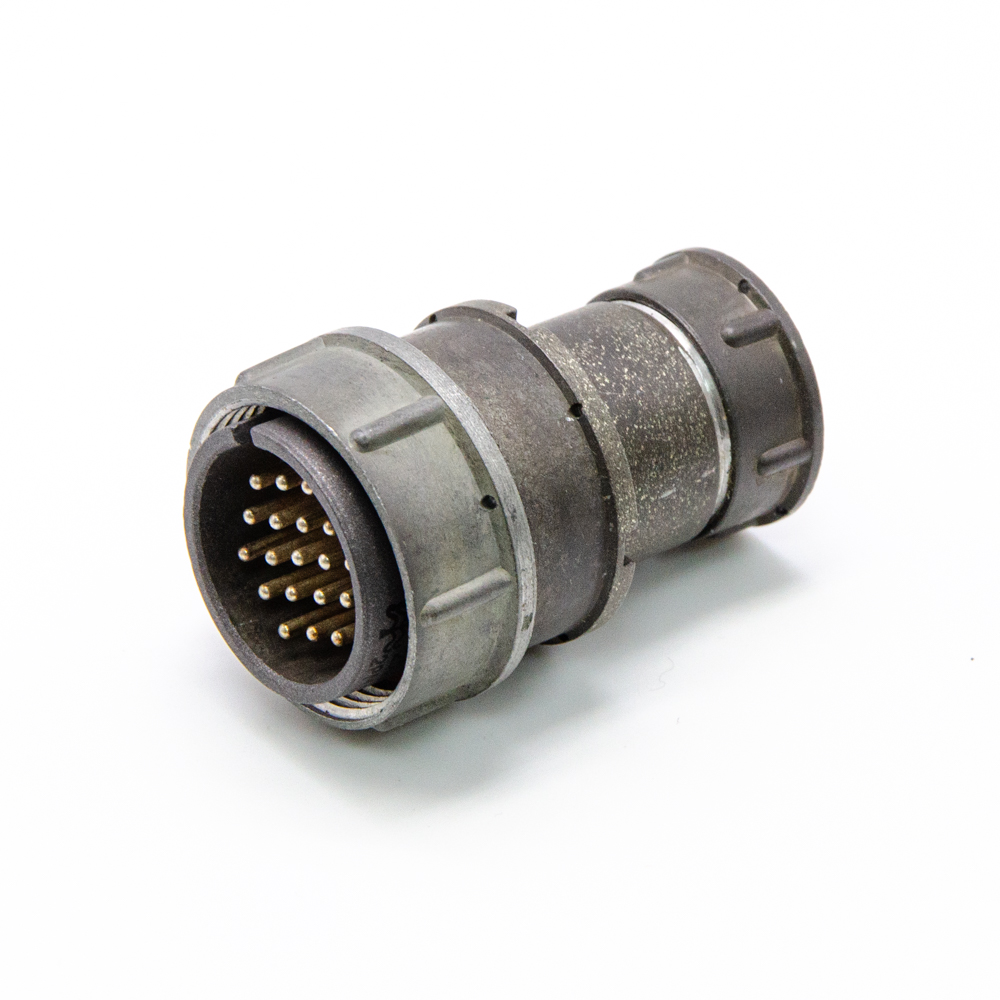

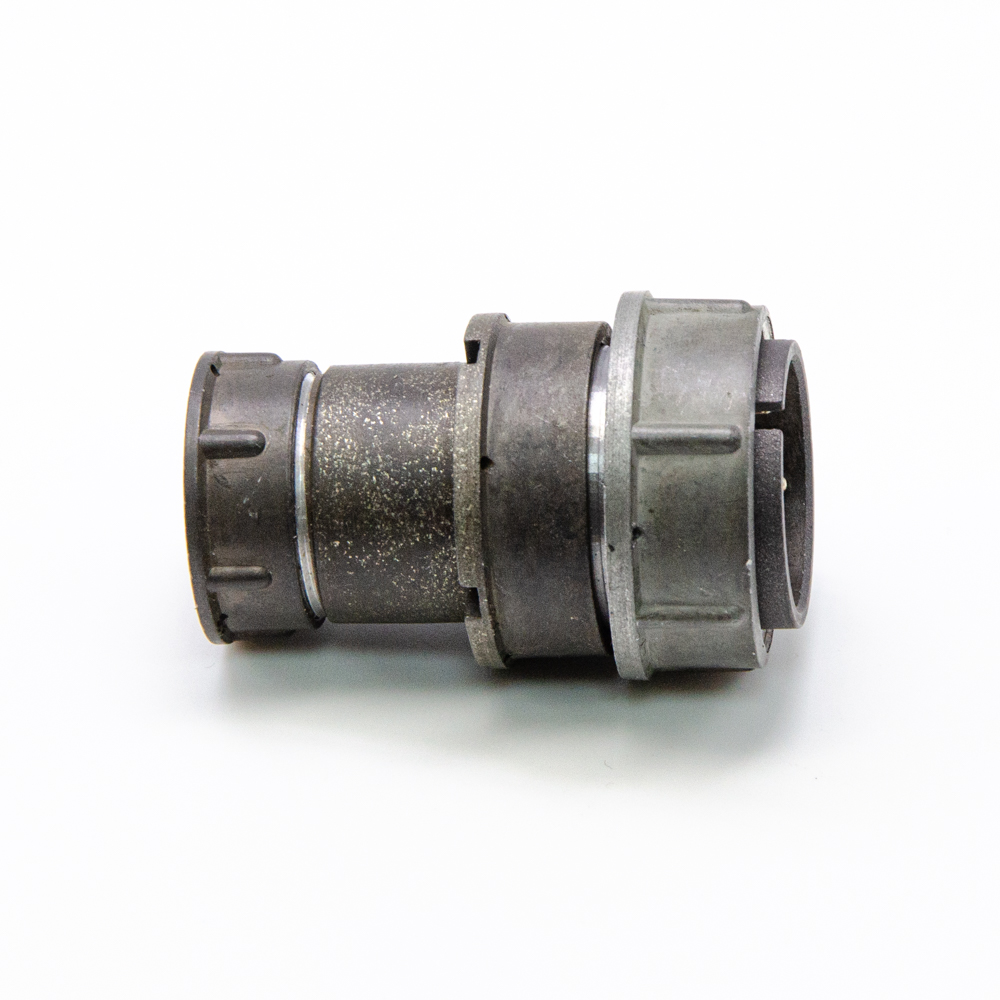

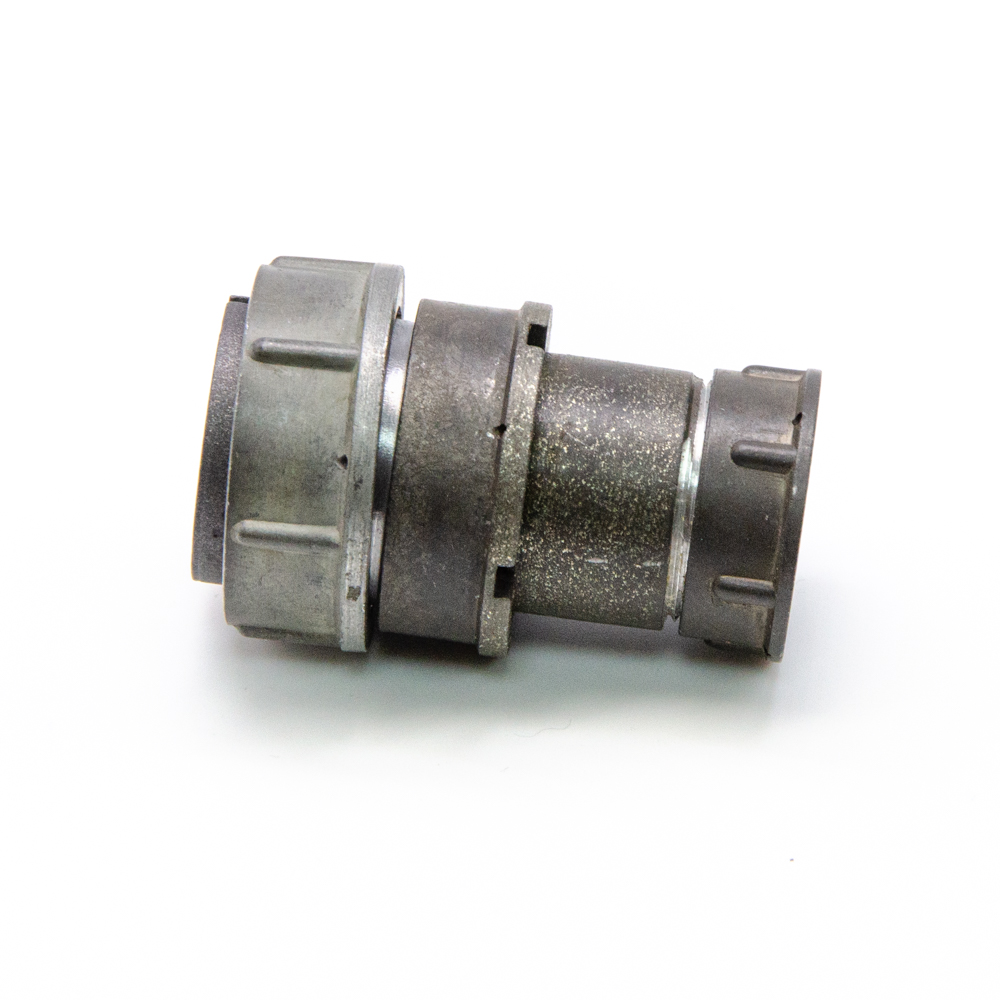

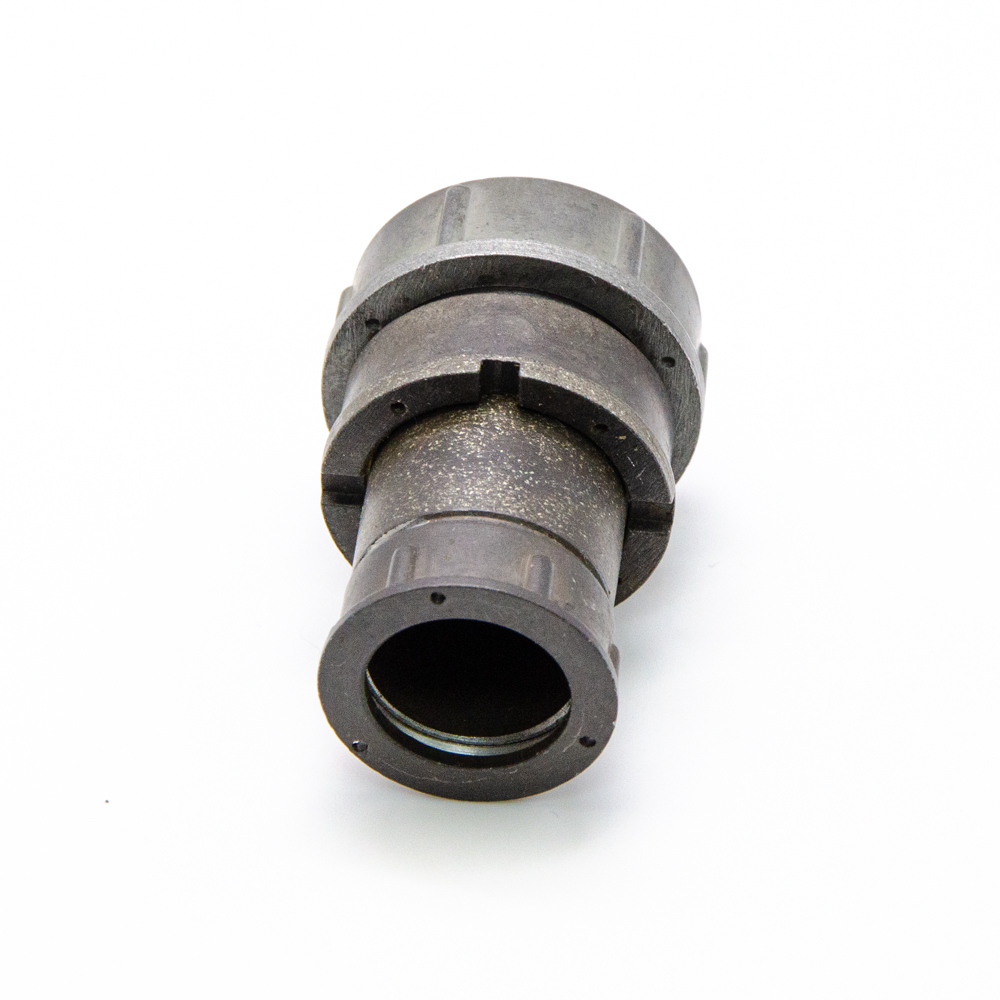

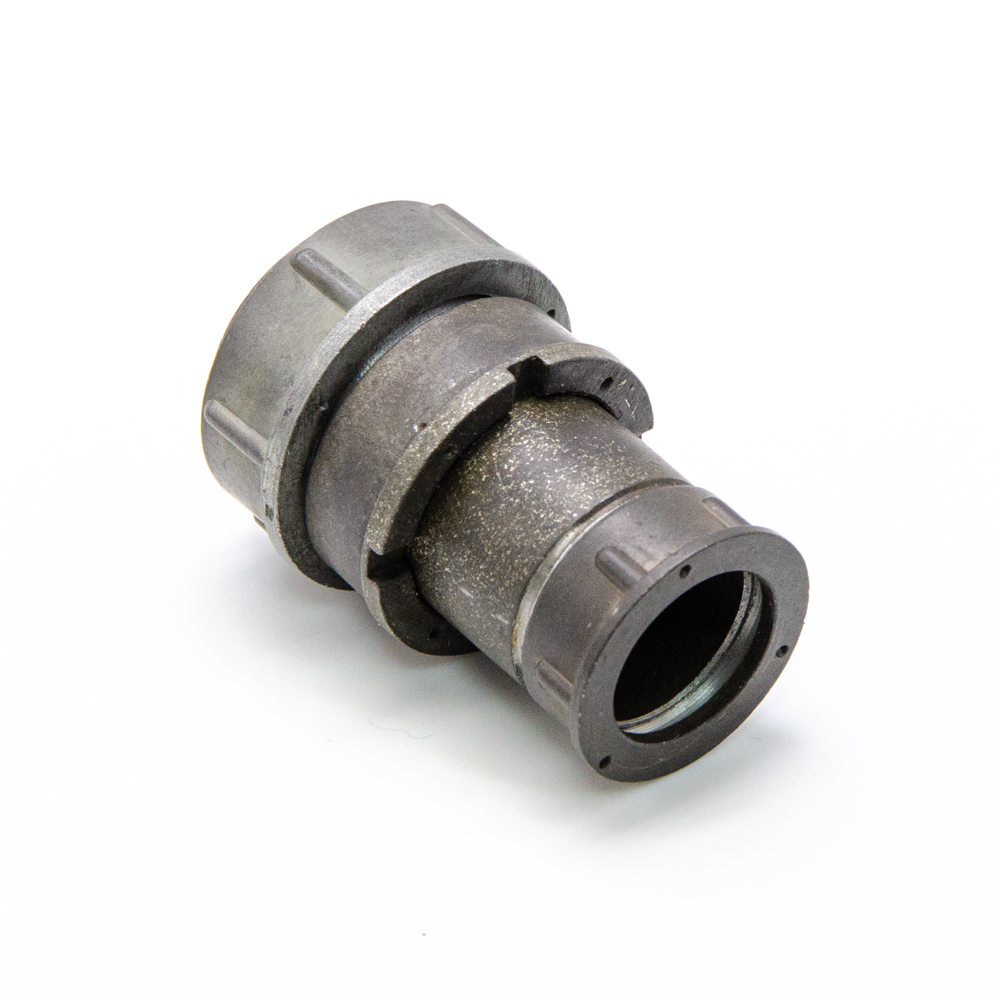

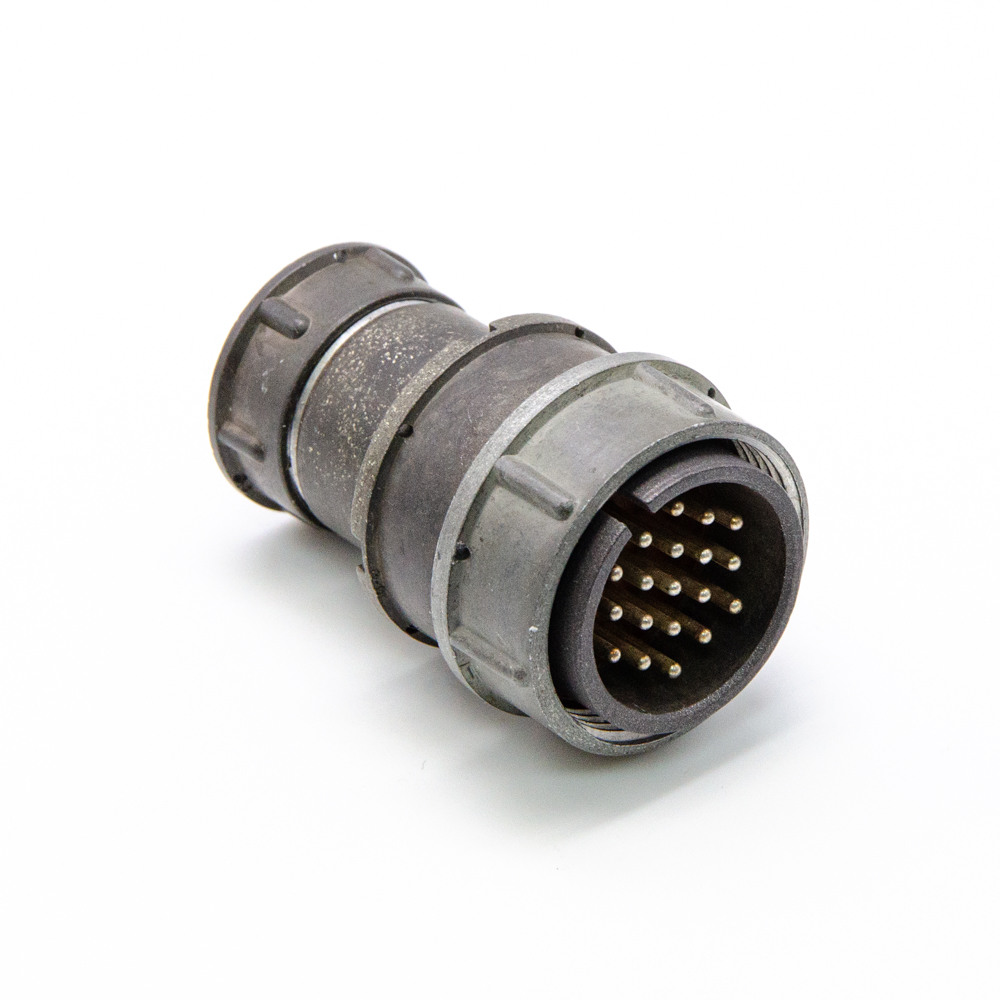

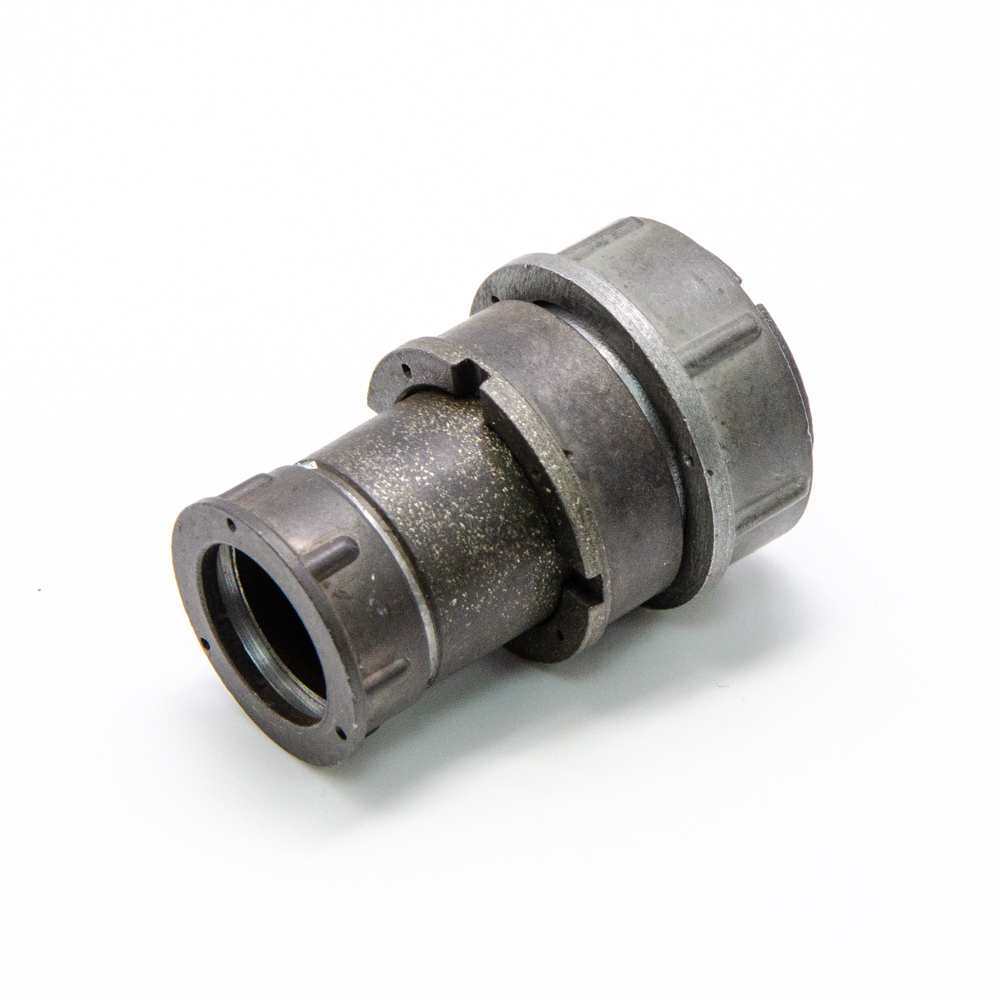

2РМДТ27КПЭ19Ш5В1В Вилка кабельная карболит, АШДК.434410.062ТУ 2023г (арт. KL-7060)

АО «Завод Элекон»; 560 V; Э - гайка для экранированного кабеля; объемный; " 1" - ОТК; 7 A - для контактов Ø 1,5 mm; 110 A; розетка кабельная, соединитель, разъем соединительный, соединитель электрический...; -

2РМДТ27КПЭ19Ш5В1В Вилка кабельная карболит– разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМДТ27КПЭ19Ш5В1В: 2РМДТ - негерметичный тропикоустойчивый тип соединителя; 27 - посадочный диаметр корпуса; К - вид корпуса (кабельный); П - прямой вид патрубка; Э - гайка для экранированного кабеля; 19 - количество контактов; Ш - вилка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются блочные розетки 2РМДТ27Б19Г5В1В, 2РМДТ27БПН19Г5В1В, 2РМДТ27БПЭ19Г5В1В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМДТ27КПЭ19Ш5В1В Вилка кабельная карболит, АШДК.434410.062ТУ 2023г
Торговая марка АО «Завод Элекон»
Страна происхождения РОССИЯ
Вид приемки i "1"- ОТК
Масса изделия, гр 40,57
Дата изготовленияi 2023
Транслитерация 2RMDT27KPE19SH5V1V Cable plug, carbolite, GE0.364.126TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки этикетка
Нормы и требования ГЕ0.364.126 ТУ
Код ТНВЭД 8536508008

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов 2РМДТ
Условный размер корпуса 27
Диаметр контактов 19 - Ø 1,5 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМДТ27КПЭ19Ш5В1В

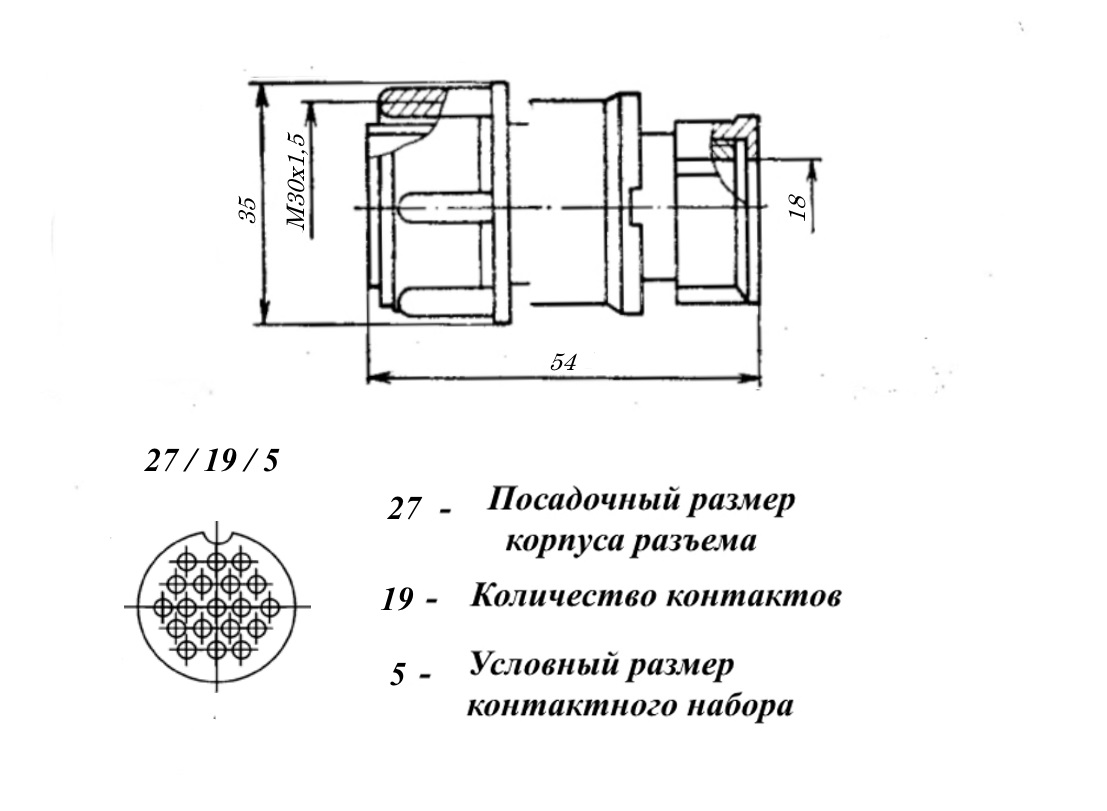

Габаритные размеры L*W*H 35х54 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов штырь
Герметичность нет
Серия разъемов 2РМДТ
Форма контактов круглые
Количество контактов 19 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 5 - 19 контактов Ø 1,5 mm
Наличие уплотнительной втулки нет
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M30х1,5 mm
Диаметр корпуса 35 mm
Высота корпуса 54 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 7 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 110 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi В2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +40°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.
