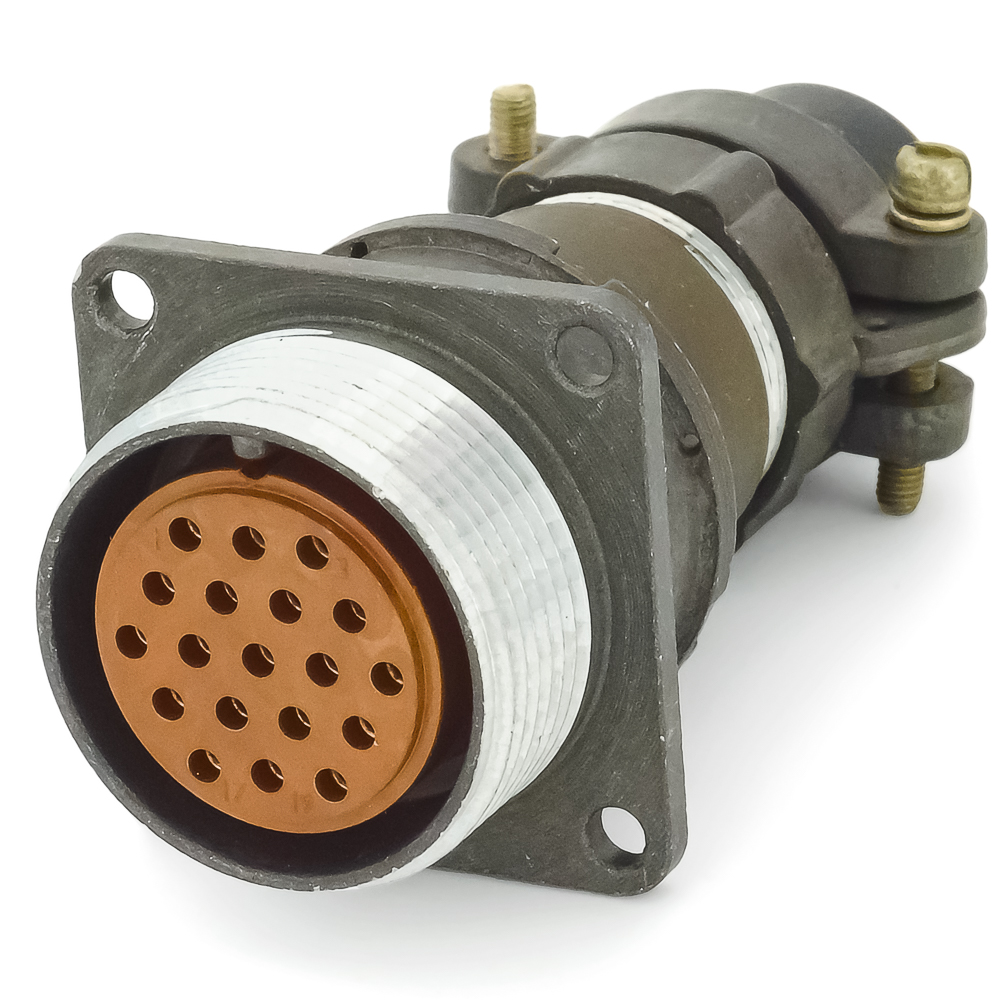

2РМДТ27БПН19Г5В1В Розетка блочная (арт. TP-5792)

2РМДТ27БПН19Г5В1В Розетка с кожухом - соединитель электрический низкочастотный цилиндрический. Предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Сочленение соединителей резьбовое, поляризация корпусов  одношпоночная. расшифровка: 2РМДТ - тип соединителя, 27 - условный размер корпуса, Б - вид корпуса (блочный), П - вид патрубка (прямой), Н - для неэкранированного кабеля, 19 - количество контактов, Р - розетка, 5 -  все контакты диаметром 1,5 мм, В -  вид покрытия: - серебро, 1 - теплостойкость 100 °С, В - всеклиматическое исполнение.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМДТ27БПН19Г5В1В Розетка блочная
Торговая марка НПО «Элекон», г. Казань
Страна происхождения
ТУ ГЕ0.364.126 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 55,7
Дата выпуска 2001
Транслитерация 2RMDT27BPN19G5V1V
Вид упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126 ТУ
Дата изготовленияi 1992-2017

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей 2РМДТ
Количество выводов или контактов 19
Условный номер контактного набора 5 - все контакты Ø 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМДТ27Б19Г5В1В
Цвет изделия серый

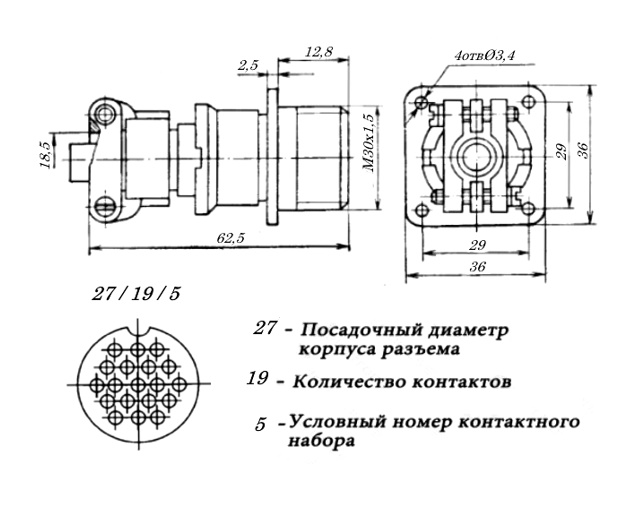

Габаритные размеры L*W*H 75х36х36 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для неэкранированого кабеля
Тип контактов гнездо
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5
Номинальное напряжение 560
Рабочий ток 7
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490
Акустические шумы: -
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 1 000
Однократное действие: Пиковое ударное ускорение 5 000
Многократное действие: Пиковое ударное ускорение 1 000

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi В2.1
Статус изделия В настоящее время разъёмы 2РМДТ выпускает ОАО "Элекон", г. Казань
Срок отгрузки со склада Уточнить у менеджера
