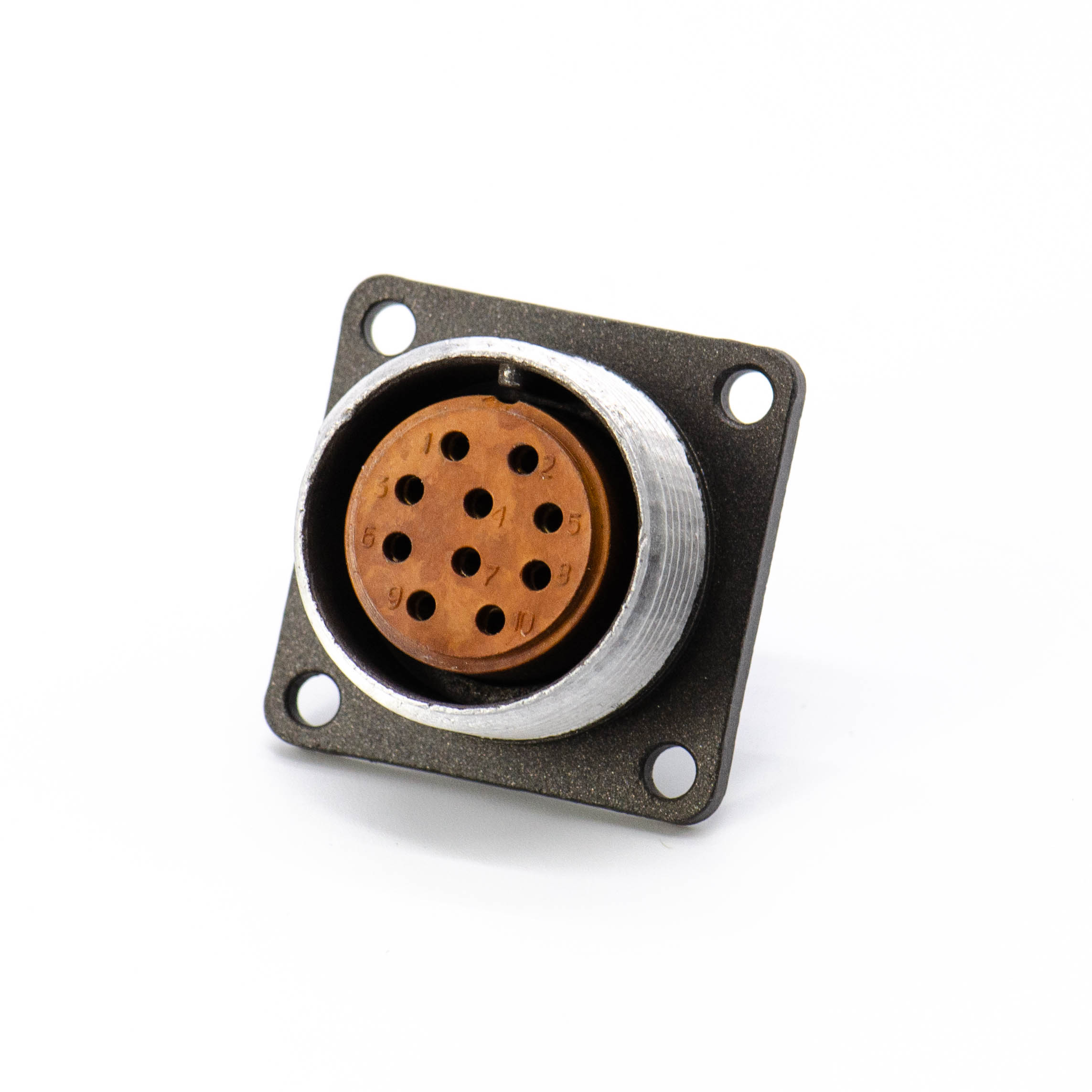

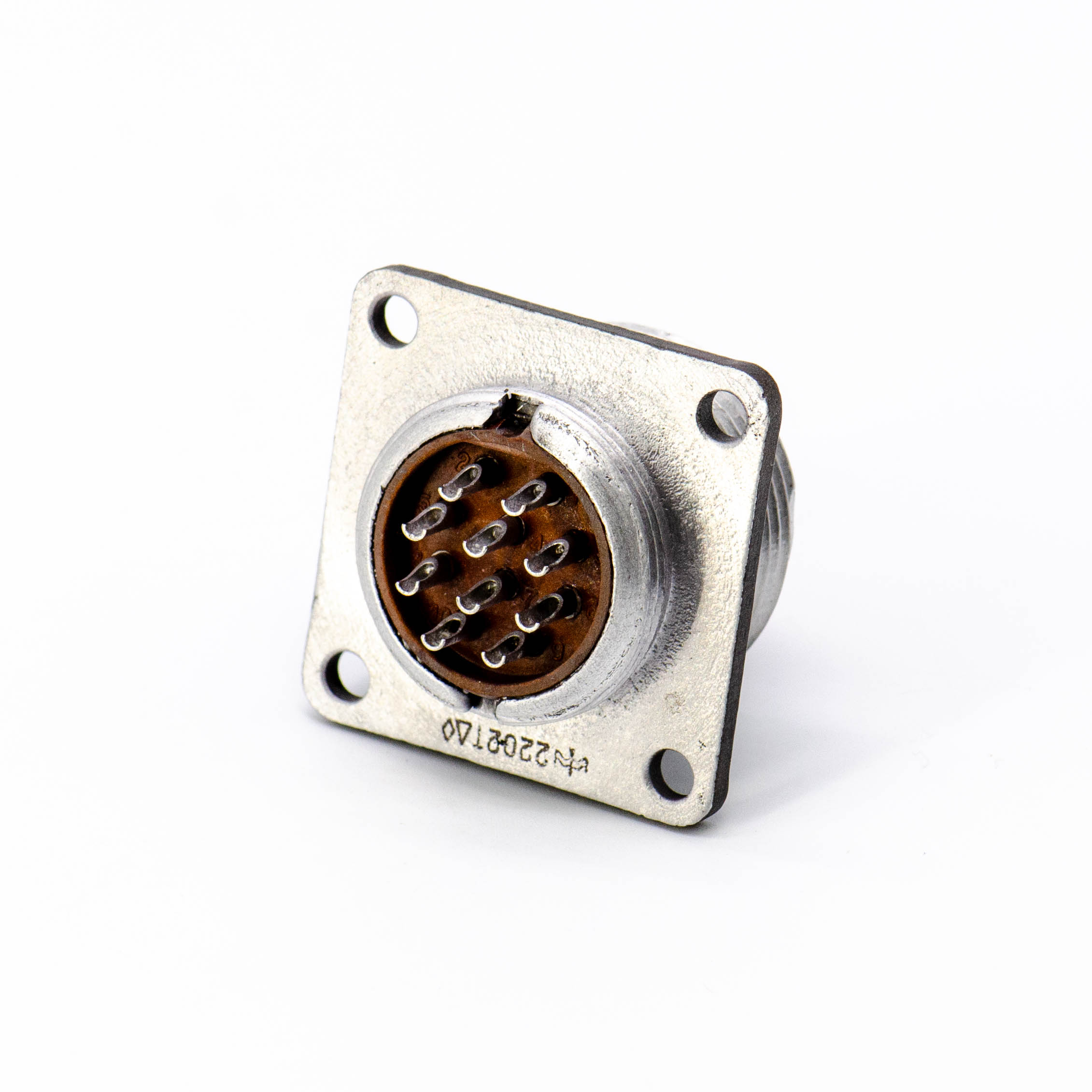

2РМДТ24Б10Г5В1В Розетка блочная

Разъём низкочастотный цилиндрический малогабаритный 2РМДТ24Б10Г5В1В предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМДТ - негерметичный тропикоустойчивый тип соединителя; 24 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 10 - количество контактов; Г - розетка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Ответной частью этого разъема являются кабельные вилки 2РМД(Т)24к.., 2РМД24кпн(э)..., 2РМДТ24кпн(э)..., 2РМД24кун(э)..., 2РМДТ24кун(э). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМДТ24Б10Г5В1В Розетка блочная
Торговая марка НПО "Элекон", г. Казань
Страна происхождения РОССИЯ
Вид приемки "5"
Масса изделия, гр23
Дата выпуска01.01.2006
Транслитерация2RMDT24B10G5V1V
Вид упаковкикартонная коробка
Состояние упаковкизаводская

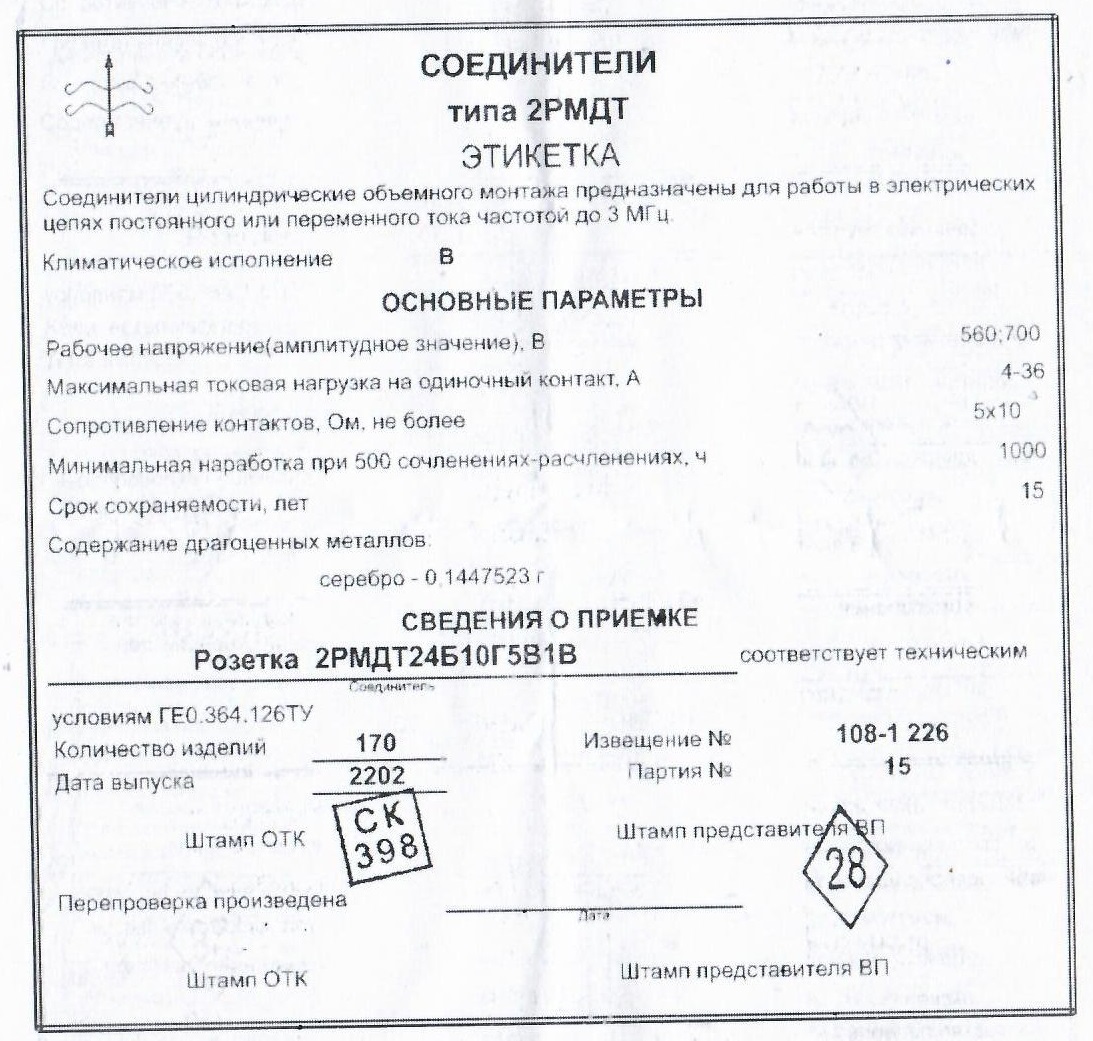

Наличие паспорта - этикеткиэтикетка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциярозетка блочная (приборная)
Тип контактакруглый
Количество выводов или контактов10
Условный номер контактного набора5 - все контакты Ø 1,5 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубканет
Метод сочленениярезьбовой
Метод монтажаобъемный
Фактическая маркировка2РМДТ24Б10Г5В1В
Цвет изделиясерый

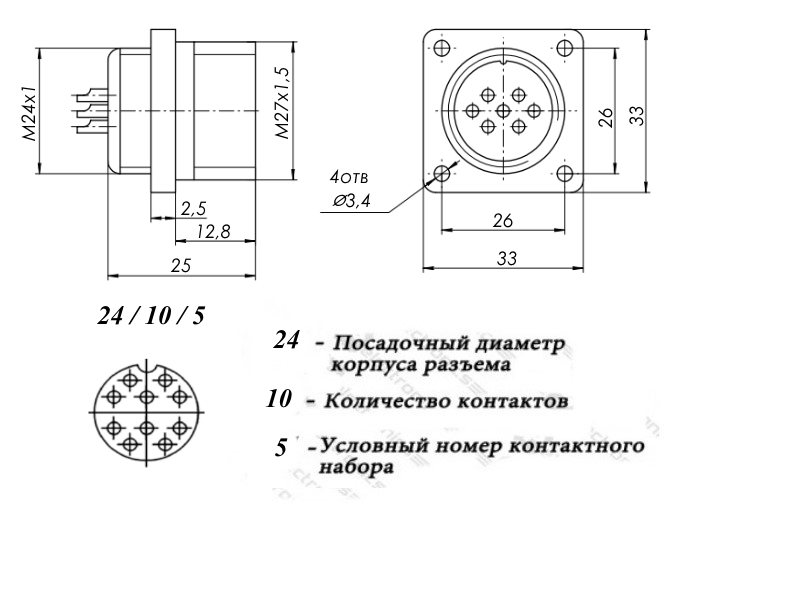

Габаритные размеры L*W*H 23х33х33 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит
Рабочее положениелюбое

Технические характеристики

Сопротивление контактов не более2,5 mΩ
Номинальное напряжение560 V
Рабочий ток10 A
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения490 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции1000 MΩ
Однократное действие: Пиковое ударное ускорение5000 m/c²
Многократное действие: Пиковое ударное ускорение1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С175 000 ч.
Интервал рабочих температурот -60 до +100°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеВ2.1
Статус изделияВ настоящее время разъёмы 2РМДТ выпускает ОАО "Элекон", г. Казань
Срок отгрузки со склада1 день
