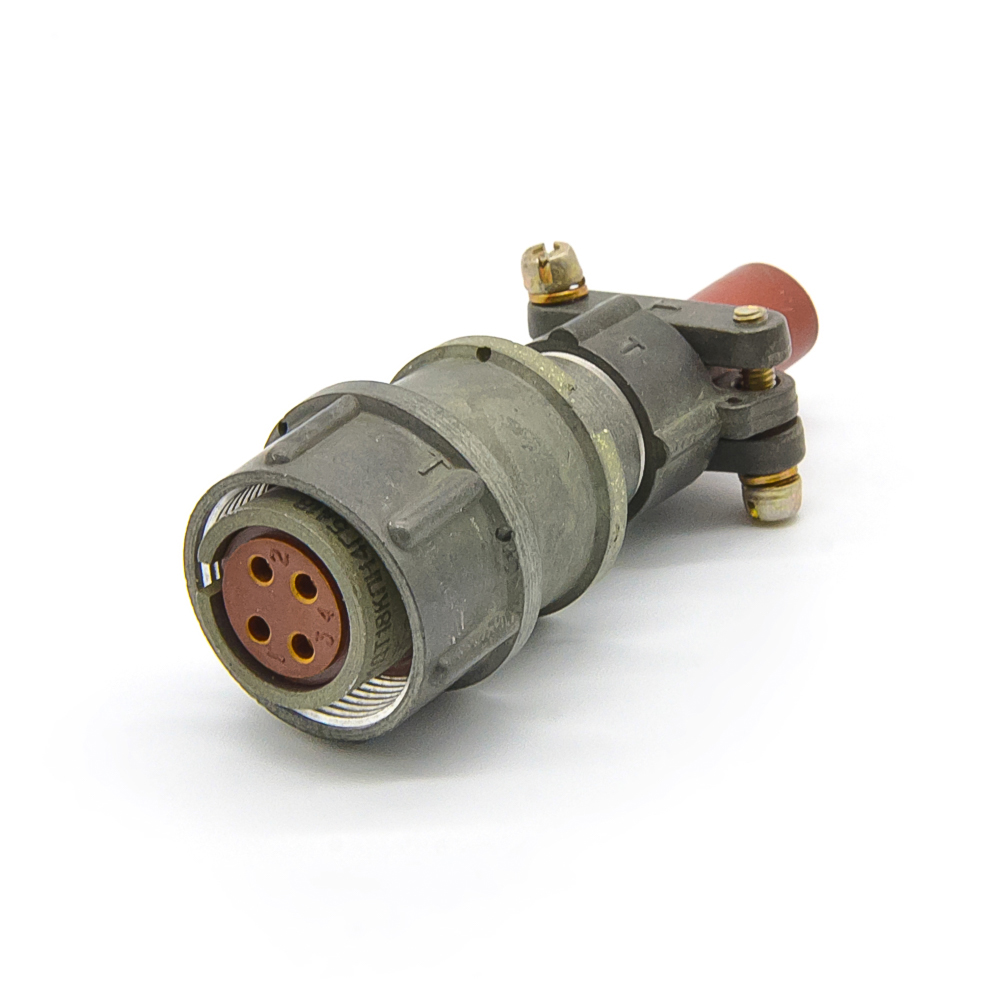

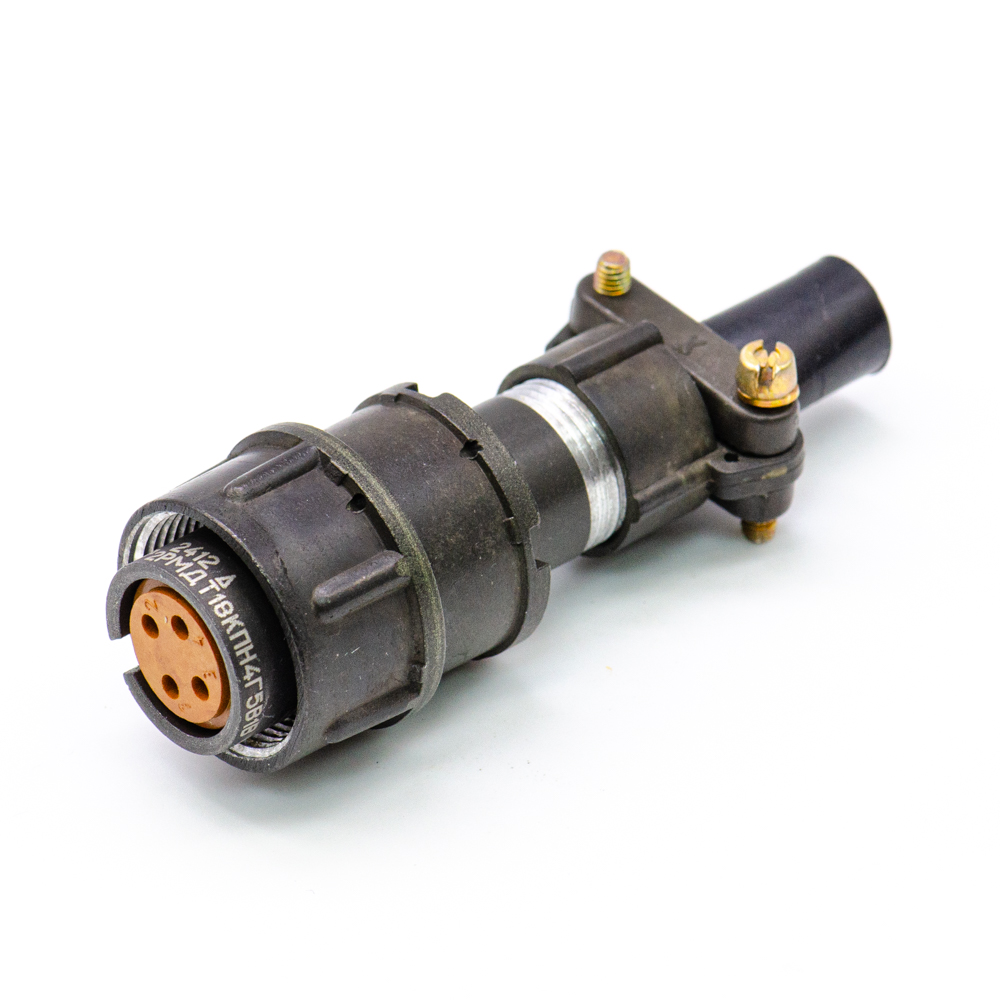

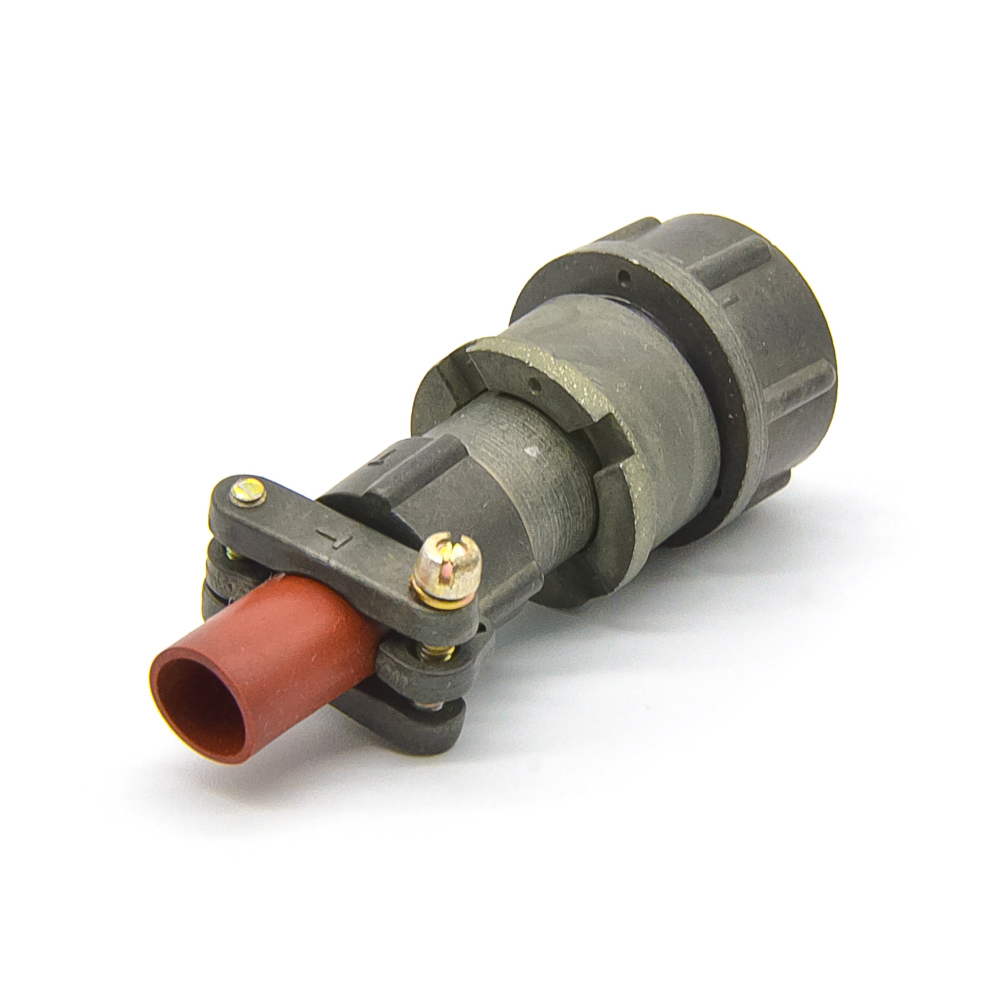

2РМДТ18КПН4Г5А1В Розетка кабельная. (арт. TM-8802)

2РМДТ18КПН4Г5А1В Розетка с кожухом - соединитель электрический низкочастотный цилиндрический. Предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Сочленение соединителей резьбовое, поляризация корпусов одношпоночная. Расшифровка: 2РМДТ - тип соединителя, 18 - условный размер корпуса, К - вид корпуса (кабельный), П - вид патрубка (прямой), Н - для неэкранированного кабеля, 4 - количество контактов, Г - розетка, 5 -  все контакты диаметром 1,5 мм, А -  вид покрытия: золото, 1 - теплостойкость 100 °С, В - всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка Элекон-Казань
Страна происхождения
ТУ ГЕ0.364.126ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 26
Дата выпуска 2022
Транслитерация 2RMDT18KPN4G5A1V
Вид упаковки самоупаковка
Состояние упаковки самоупаковка
Наличие паспорта - этикетки этикетка
Нормы и требования ГЕ0.364.126ТУ
Дата изготовленияi 2022

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей 2РМДТ

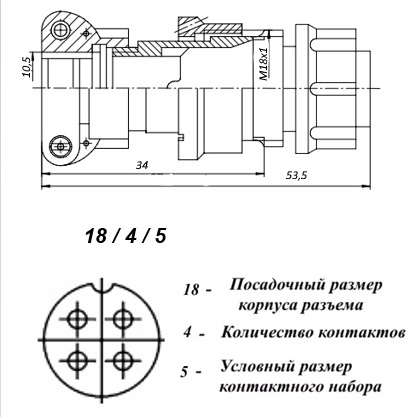

Условный размер корпуса 18
Количество выводов или контактов 4
Условный номер контактного набора 5 - все контакты Ø 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМДТ18КПН4Г5А1В
Цвет изделия серый
Габаритные размеры L*W*H 25х25х65 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для неэкранированого кабеля
Тип контактов гнездо
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение 560 V
Рабочий ток 15 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 1000 MΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi В2.1
Статус изделия В настоящее время разъёмы 2РМДТ выпускает ОАО "Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
