2РМДТ18КПН4Г5А1 Розетка кабельная карболит, ГЕ0.364.126ТУ(арт. TP-8074)

АО «Завод Элекон»; " 5" - ВП, ПЗ
СССР
Артикул (ID): TP-8074
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.126ТУ
Подробная документация
Аналоги и альтернативы
ID: 405390
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

2РМДТ18КПН4Г5А1 Розетка кабельная карболит – разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМДТ18КПН4Г5А1: 2РМДТ - негерметичный тропикоустойчивый тип соединителя; 18- посадочный диаметр корпуса; К - вид корпуса (кабельный); П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 4 - количество контактов; Г - розетка; 5 - сочетание контактов (1 - все контакты диаметром 1,5 мм); А - покрытие контактов - золото; 1 - теплостойкость 100 °С. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются блочные вилки 2РМДТ18Б4Ш5А1В, 2РМДТ18БПН4Ш5А1В, 2РМДТ18БПЭ4Ш5А1В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 2РМДТ18КПН4Г5А1 Розетка кабельная карболит, ГЕ0.364.126ТУ
Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 26
Дата изготовленияi 1976-1991
Транслитерация 2RMDT18KPN4G5A1 Cable socket karbolit, GE0.364.126TU
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов 2РМДТ
Условный размер корпуса 18
Диаметр контактов 4 - Ø 1,5 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМДТ18КПН4Г5А1

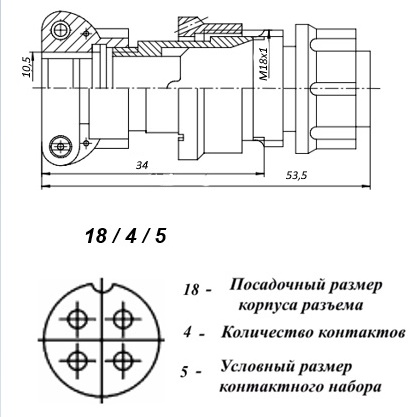

Габаритные размеры L*W*H 27х27х53,5 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Серия разъемов 2РМДТ
Форма контактов круглые
Количество контактов 4 контакта
Материал контактов латунь
Покрытие контактов Au (золото)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 5 - 4 контакта Ø 1,5 mm
Наличие уплотнительной втулки есть
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M20х1 mm
Ширина корпуса 27 mm
Длина корпуса 27 mm
Высота корпуса 53,5 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 15 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 50 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +40°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.
2РМДТ18КПН4Г5А1 Розетка кабельная карболит, ГЕ0.364.126ТУ   (datasheet)

Полные аналоги

2РМДТ18КПН4Г5А1 ЛТАВА, фото
2РМДТ18КПН4Г5А1 ЛТАВА
2РМДТ18КПН4Г5А1 ИСЕТЬ, фото
2РМДТ18КПН4Г5А1 ИСЕТЬ

Функциональные аналоги

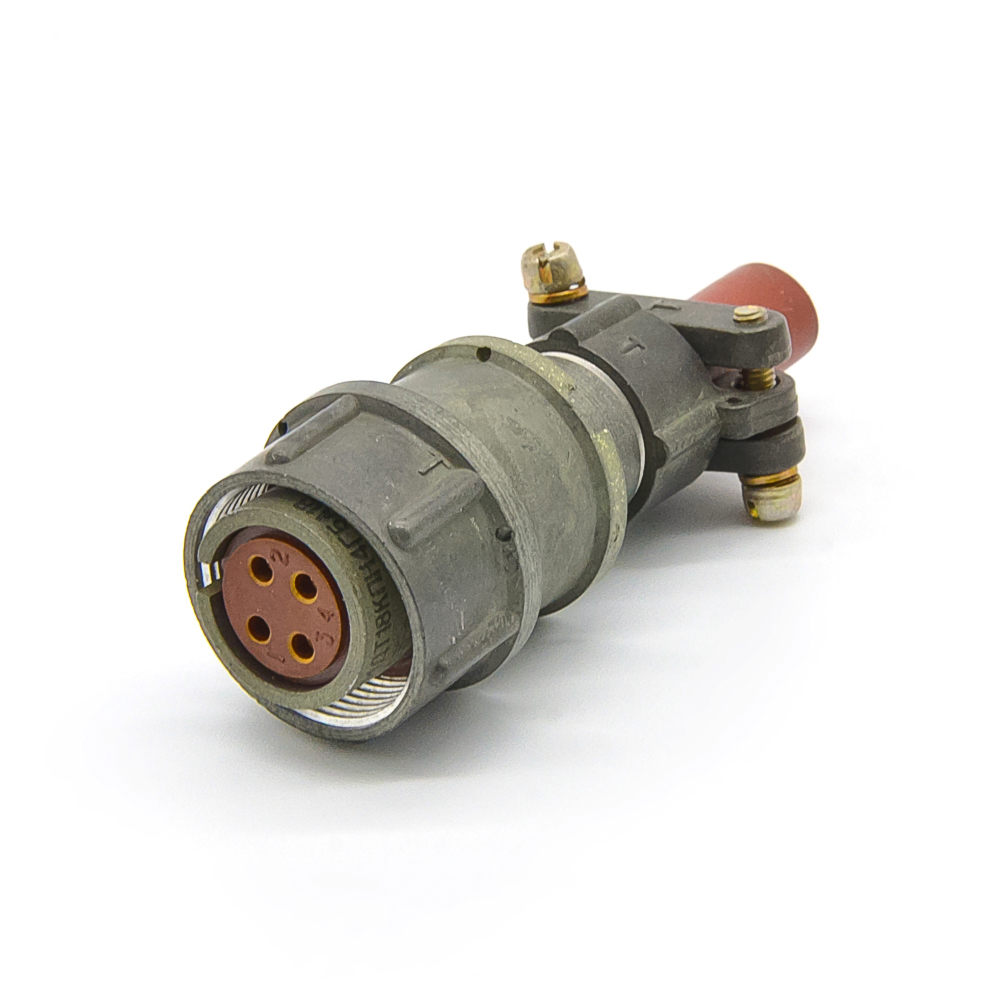

2РМДТ18КПН4Г5А1В Розетка кабельная, карболит, ГЕ0.364.126ТУ, фото
Артикул (ID): TM-8802
2РМДТ18КПН4Г5А1В Розетка кабельная, карболит, ГЕ0.364.126ТУ
  • 2000 ₽ 1 шт.

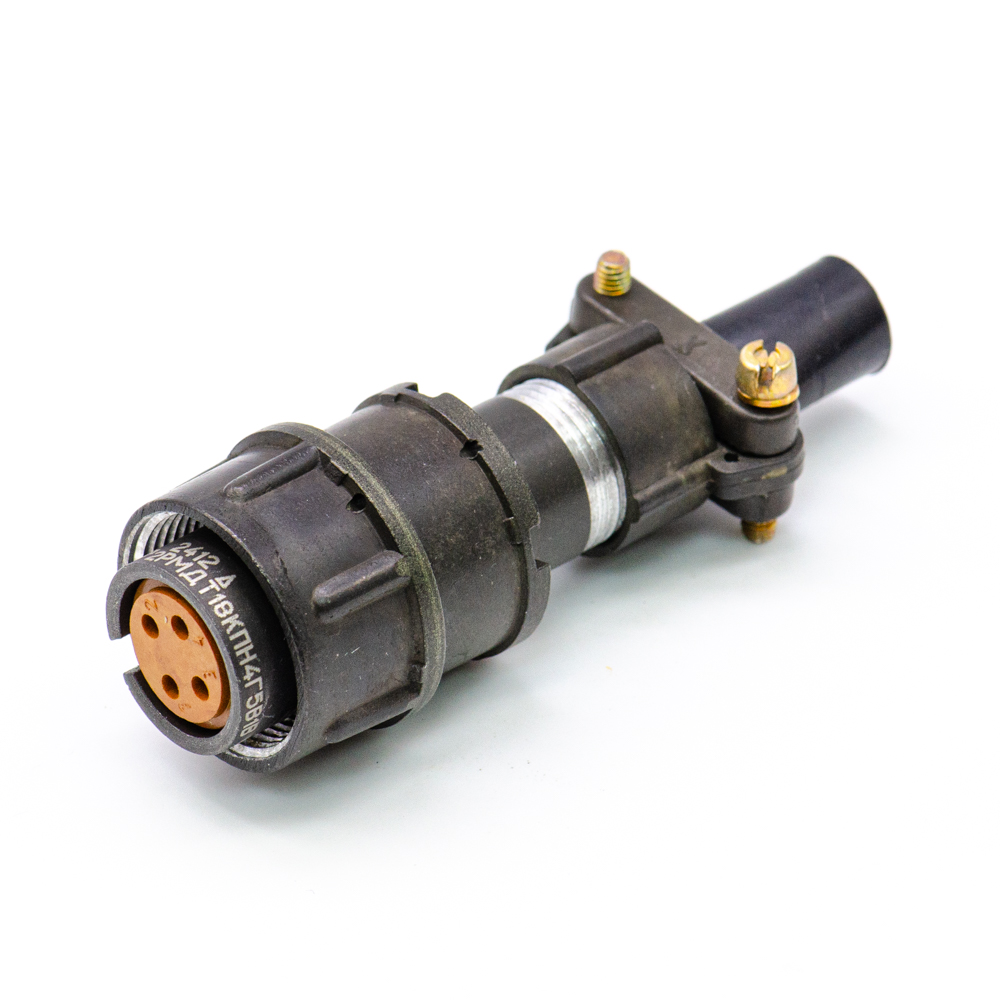

2РМДТ18КПН4Г5В1В Розетка кабельная карболит, ГЕ0.364.126ТУ, фото
