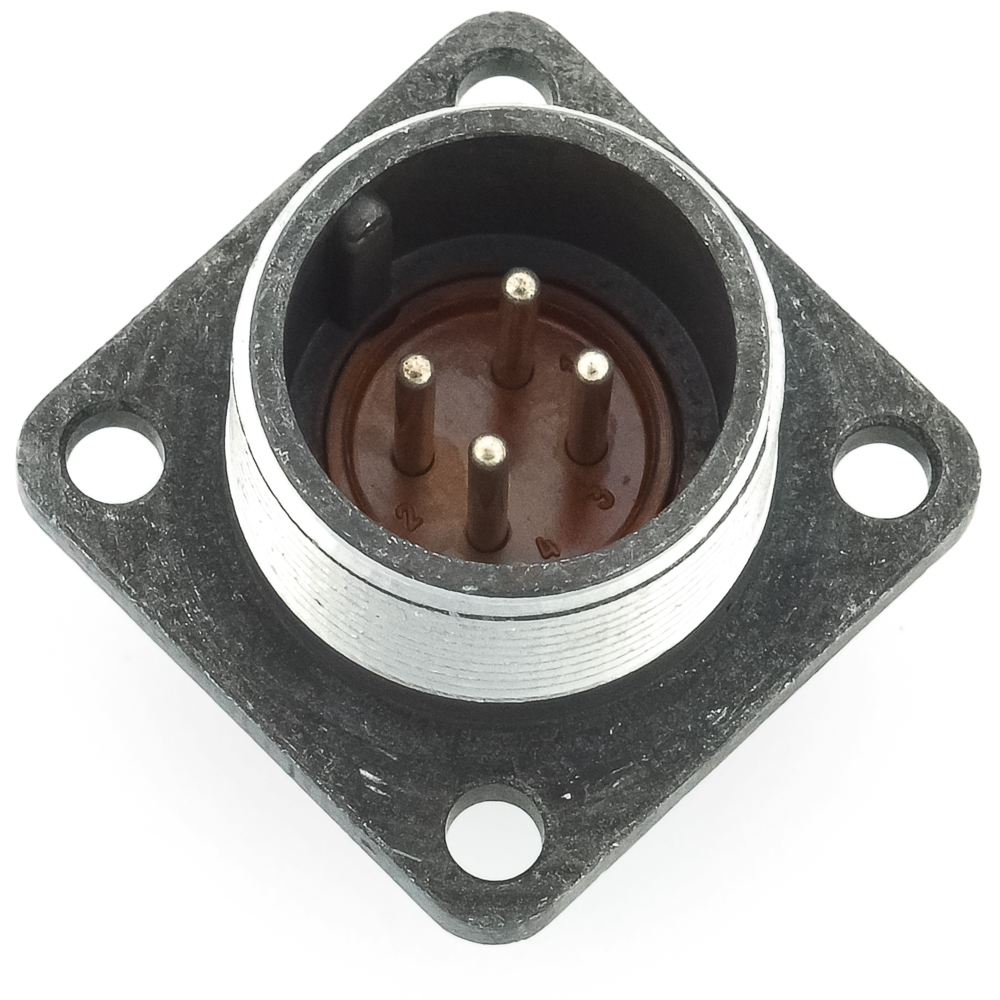

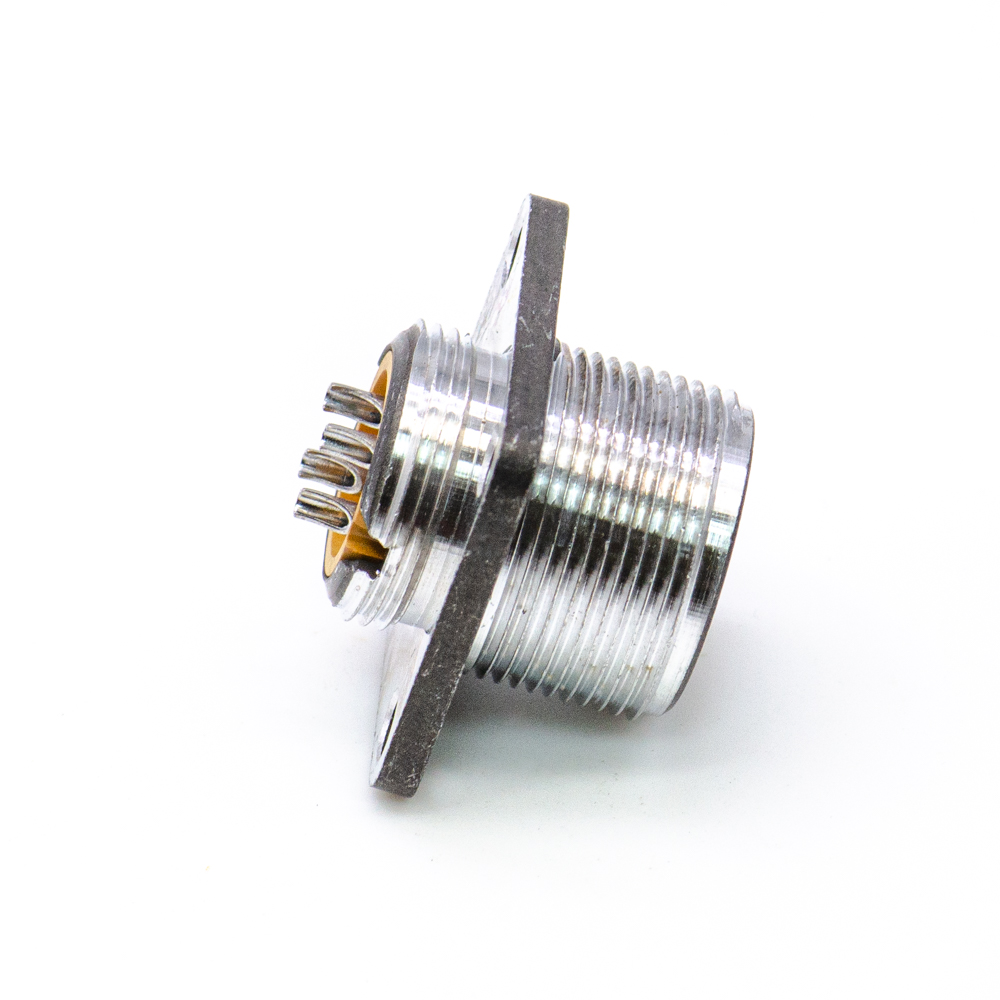

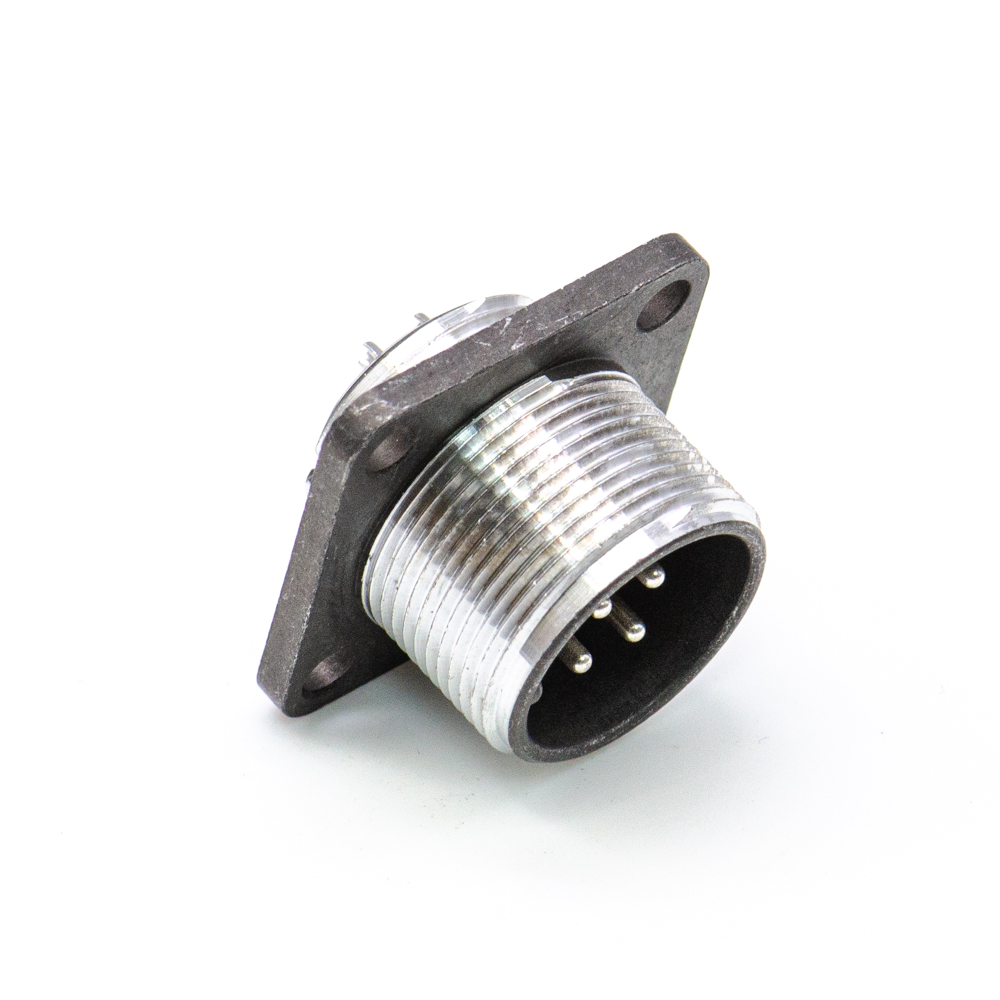

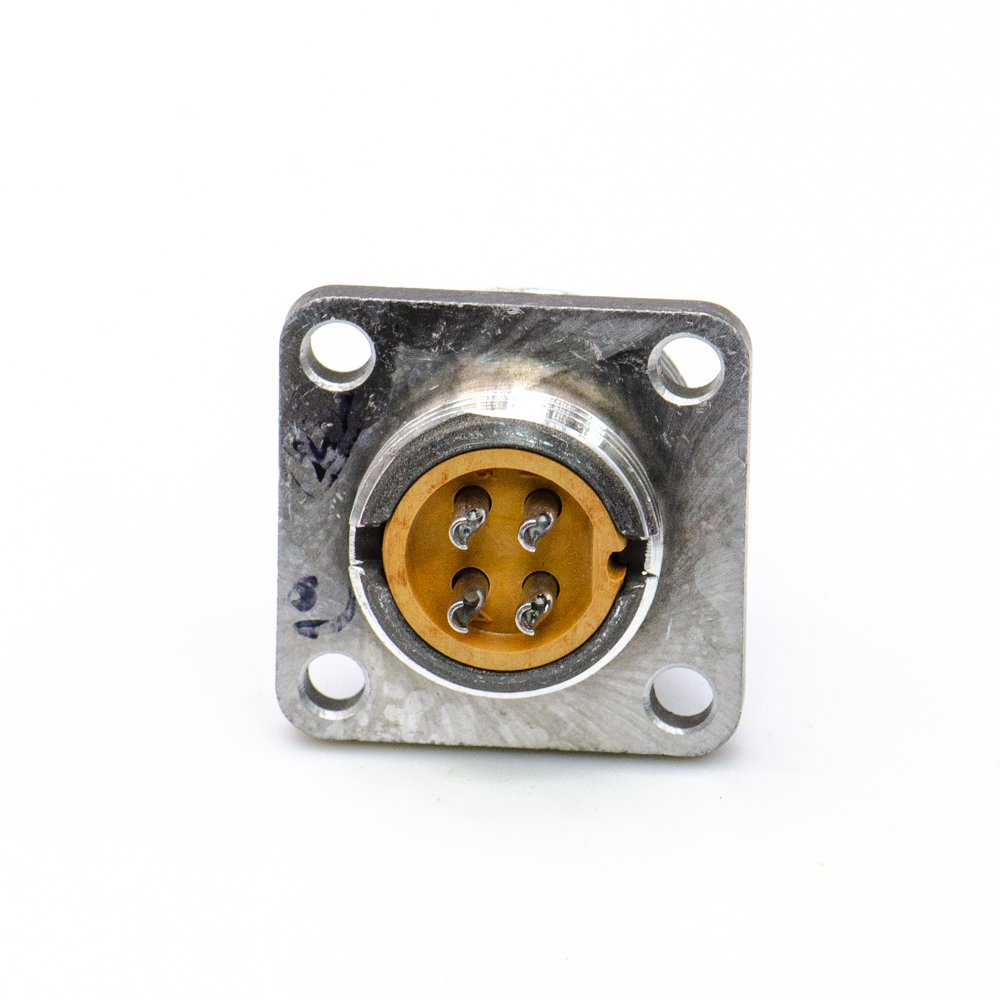

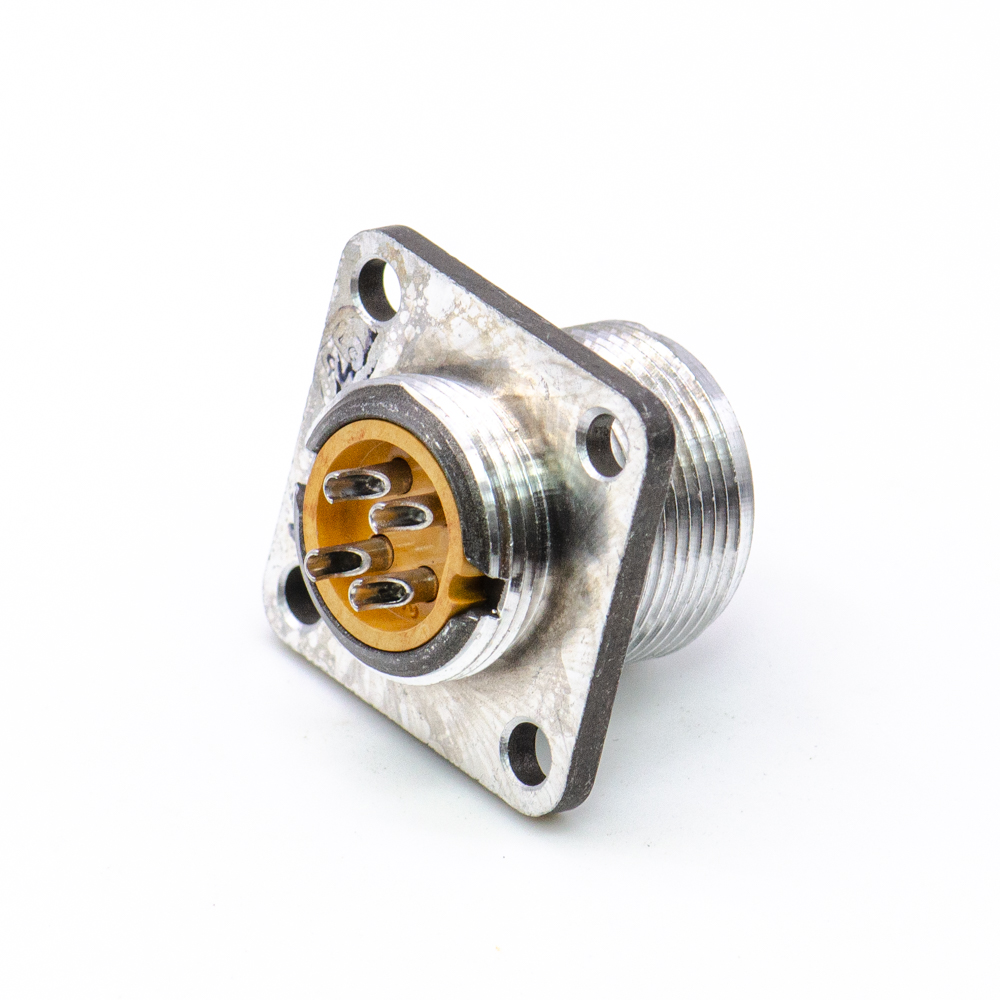

2РМДТ18Б4Ш5В1В Вилка блочная

Соединитель низкочастотный цилиндрический малогабаритный 2РМДТ18Б4Ш5В1В- предназначен для работы в электрических цепях постоянного, переменного ( частотой  до 3 МГц) токов. Предназначен  для объемного монтажа с резьбовой фиксацией сочлененного положения. Изготовлен для внутреннего монтажа. Расшифровка: 2РМДТ - тип соединителя, 18 - условный размер, Б - блочный корпус без патрубка; 4 - количество контактов, Ш - вилка, 5 - обозначение сочетания контактов (все контакты диаметром 1,5мм), В -  вид покрытия - серебро, 1 - теплостойкость 100 °С, В - всеклиматическое исполнение.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМДТ18Б4Ш5В1В Вилка блочная
Торговая марка ПО Октябрь, Каменск-Уральский
Страна происхождения СССР
Вид приемки "5"
Масса изделия, гр24,28
Дата выпуска01.01.1991
Транслитерация2RMDT18B4SH5V1V
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка блочная (приборная)
Тип контактакруглый
Количество выводов или контактов4
Условный номер контактного набора5 - все контакты Ø 1,5 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубканет
Метод сочленениярезьбовой
Метод монтажаобъемный
Фактическая маркировка2РМДТ18Б4Ш5В1В
Цвет изделиясерый
Габаритные размеры L*W*H 27х27х24 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит
Рабочее положениелюбое

Технические характеристики

Сопротивление контактов не более2,5 mΩ
Номинальное напряжение560 V
Рабочий ток15 A
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения490 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции1000 MΩ
Однократное действие: Пиковое ударное ускорение5000 m/c²
Многократное действие: Пиковое ударное ускорение1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С175 000 ч.
Интервал рабочих температурот -60 до +100°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеВ2.1
Статус изделияВ настоящее время разъёмы 2РМДТ выпускает ОАО "Элекон", г. Казань
Срок отгрузки со складаУточнить у менеджера
