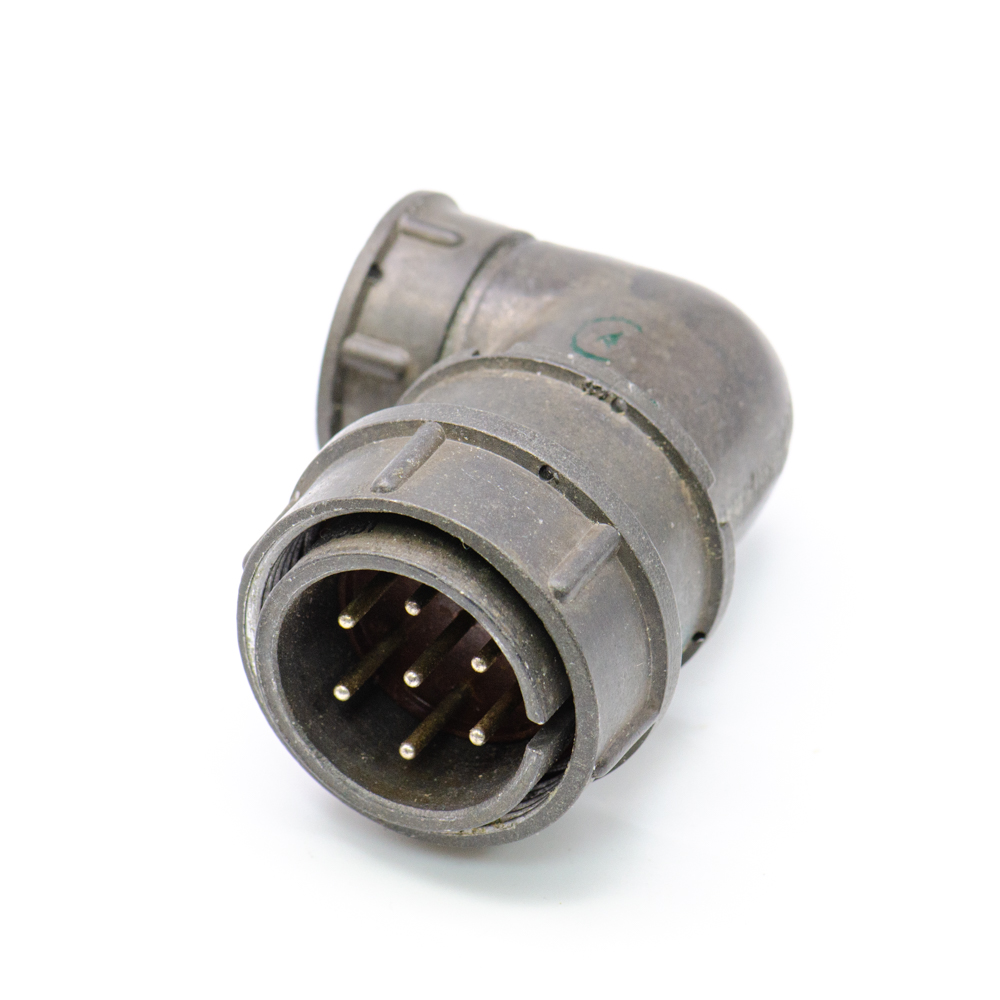

2РМД27КУЭ7Ш5В1 Вилка кабельная (арт. TN-6850)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

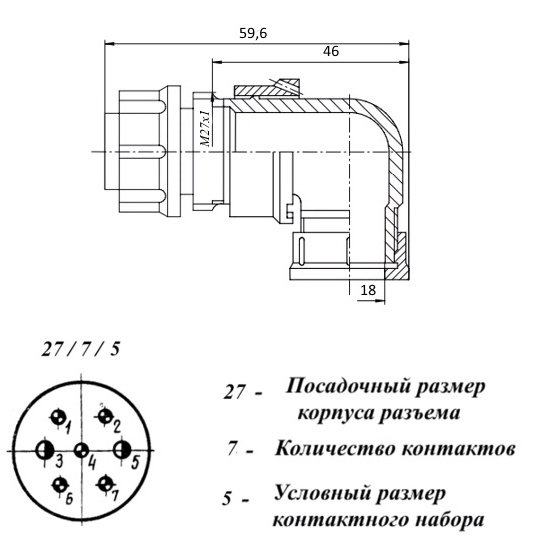

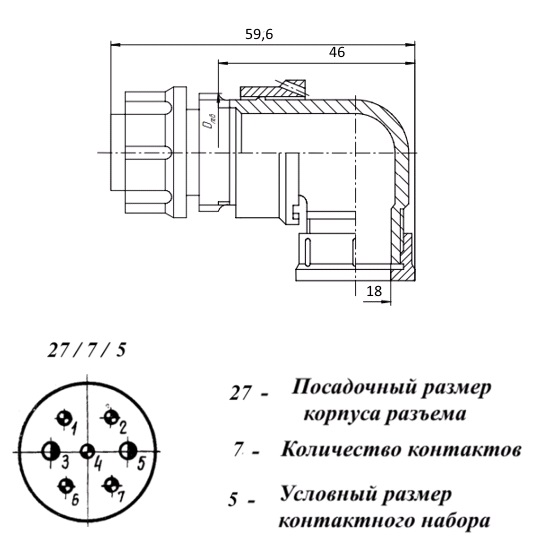

Разъём низкочастотный цилиндрический малогабаритный 2РМД27КУЭ7Ш5В1 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМД - тип соединителя; 27 - посадочный диаметр корпуса; К - корпус кабельный; У - угловой вид патрубка;  Э - гайка для экранированного кабеля; 7 - количество контактов; Ш - вилка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются блочные розетки 2РМД(Т)27Б7Г5В1 , 2РМД27бпн(э)7Г5В1, 2РМДТ27бпн(э)7Г5В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМД27КУЭ7Ш5В1 Вилка кабельная
Торговая марка АО Лтава, Полтава
Страна происхождения СССР
ТУГЕ0.364.126ТУ
Вид приемки "5"
Масса изделия, гр41,32
Дата выпуска1984 - 1985гг.
Транслитерация2RMD27KUE7SH5V1
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка кабельная
Тип контактакруглый
Количество выводов или контактов7
Условный номер контактного набора5 - все контакты Ø 1,5 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкаугловой для экранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъемный
Фактическая маркировка2РМД27КУЭ7Ш5В1
Цвет изделиясерый
Габаритные размеры L*W*H 60х40 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит
Рабочее положениелюбое

Технические характеристики

Сопротивление контактов не более2,5 mΩ
Номинальное напряжение560 V
Рабочий ток7 A
Синусоидальная вибрация: -
- диапазон частотот 1 Hz до 5 000 Hz
- амплитуда ускорения490 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2 000 m/c²
Сопротивление изоляции1 000 MΩ
Однократное действие: Пиковое ударное ускорение5 000 m/c²
Многократное действие: Пиковое ударное ускорение1 000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С175 000 час
Интервал рабочих температурот -60 °С до +100 °С
Относительная влажность98% при температуре +25°С
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ 2.1
Статус изделияВ настоящее время разъёмы 2РМД выпускает ОАО "Элекон", г. Казань
