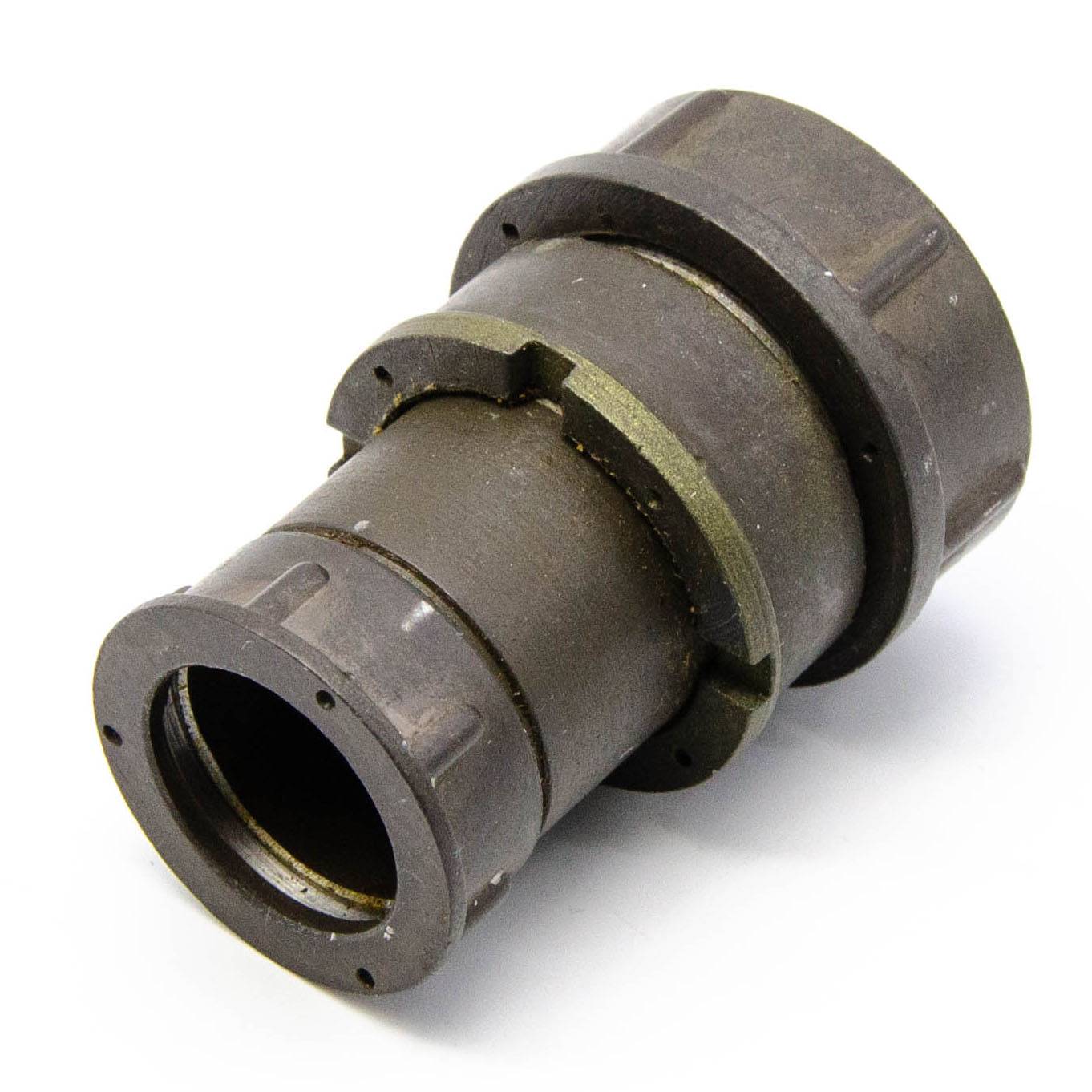

2РМД27КПЭ19Ш5В1 Вилка кабельная (арт. TN-6869)

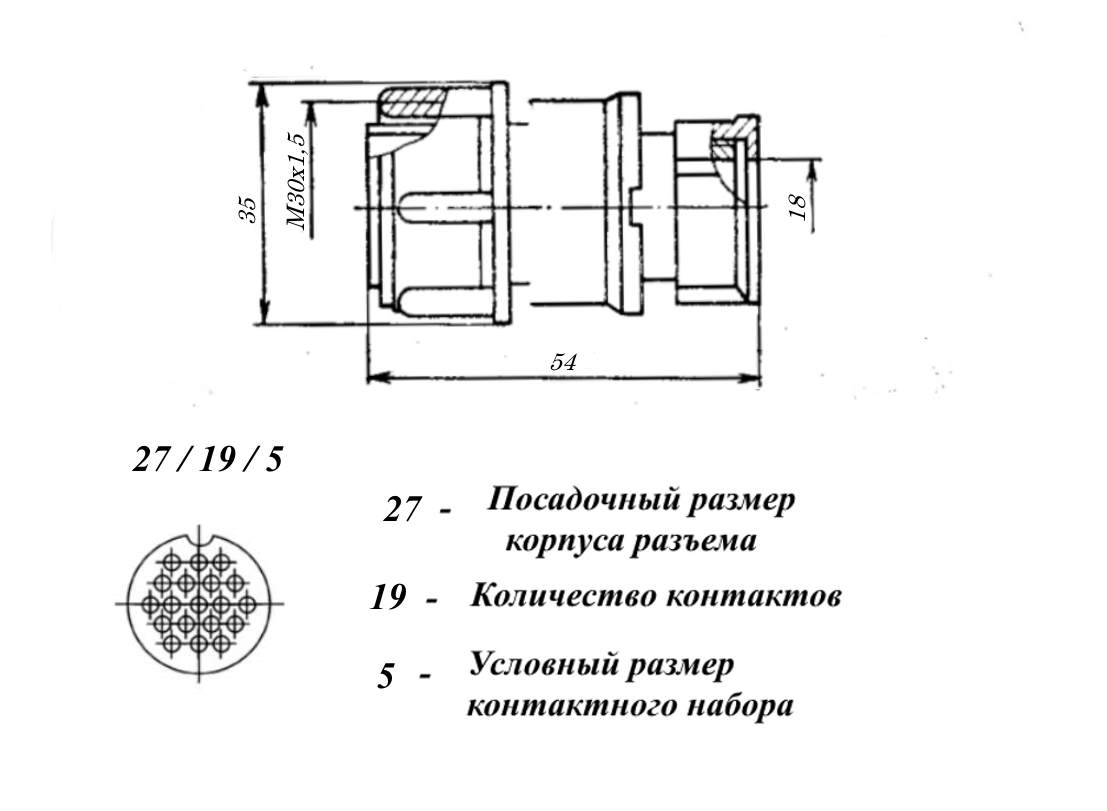

Разъём низкочастотный цилиндрический малогабаритный 2РМД27КПЭ19Ш5В1 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМД - тип соединителя; 27 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка;  Э - гайка для экранированного кабеля; 19 - количество контактов; Ш - вилка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются блочные розетки 2РМД(Т)27Б19Г5В1 , 2РМД27бпн(э)19Г5В1, 2РМДТ27бпн(э)19Г5В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМД27КПЭ19Ш5В1 Вилка кабельная
Торговая марка АО Лтава, Полтава
Страна происхождения СССР
ТУГЕ0.364.126ТУ
Вид приемки "5"
Масса изделия, гр51,2
Транслитерация2RMD27KPE19SH5V1
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка кабельная
Тип контактакруглый
Количество выводов или контактов19
Условный номер контактного набора5 - 19 контактов Ø 1,5 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкапрямой для экранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъемный
Фактическая маркировка2РМД27КПЭ19Ш5В1
Цвет изделиясерый
Габаритные размеры L*W*H 72х35 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит
Рабочее положениелюбое

Технические характеристики

Сопротивление контактов не более2,5 mΩ
Номинальное напряжение560 V
Рабочий ток7 A
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения490 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции1000 MΩ
Однократное действие: Пиковое ударное ускорение5000 m/c²
Многократное действие: Пиковое ударное ускорение1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С175 000 ч.
Интервал рабочих температурот -60 до +100°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ 2.1
Примечание(1985-1987гг.)
Статус изделияВ настоящее время разъёмы 2РМД выпускает ОАО "Элекон", г. Казань
Срок отгрузки со складаУточнить у менеджера
