2РМД27Б19Г5В1Б Розетка блочная карболит, ГЕ0.364.126ТУ (арт. TO-7205)

АО Лтава, Полтава; " 5" - ВП, ПЗ
СССР
Артикул (ID): TO-7205
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.126ТУ
Подробная документация
Аналоги и альтернативы
ID: 333236
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

2РМД27Б19Г5В1Б Розетка блочная карболит -  разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМД27Б19Г5В1Б: 2РМД - негерметичный тропикоустойчивый тип соединителя; 27 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 19 - количество контактов; Г - розетка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; Б – корпус приборный без левой резьбы; климатическое исполнение - УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются кабельные вилки 2РМД(Т)27К19Ш5В1, 2РМД(Т)27КПН19Ш5В1, 2РМД(Т)27КПЭ19Ш5В1, 2РМД(Т)27КУН19Ш5В1, 2РМД(Т)27КУЭ19Ш5В1. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 2РМД27Б19Г5В1Б Розетка блочная карболит, ГЕ0.364.126ТУ
Торговая марка АО Лтава, Полтава
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 31
Дата изготовленияi 1976-1991
Транслитерация 2RMD27B19G5V1B Block socket, carbolite, GE0.364.126TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ
Код ТНВЭД 8536508008

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов 2РМД
Условный размер корпуса 27
Диаметр контактов 19 - Ø 1,5 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМД27Б19Ш5В1Б

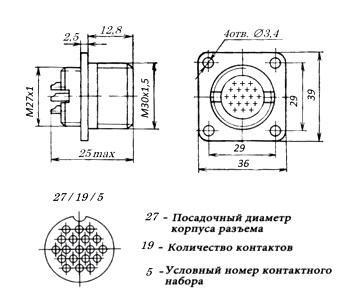

Габаритные размеры L*W*H 36х36х25 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Дополнительные характеристики Б - без левой резьбы
Серия разъемов 2РМД
Форма контактов круглые
Количество контактов 19 контактов
Материал контактов латунь ЛС59-1
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 5 - 19 контактов Ø 1,5 mm
Наличие уплотнительной втулки нет
Установочные размеры 29 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,4 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M30х1,5 mm
Ширина корпуса 36 mm
Длина корпуса 36 mm
Высота корпуса 25 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка блочная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМДТ...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 7 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 110 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi УХЛ 2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +40°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.
2РМД27Б19Г5В1Б Розетка блочная карболит, ГЕ0.364.126ТУ   (datasheet)

Полные аналоги

2РМД27Б19Г5В1Б ЭЛЕКОН, фото
2РМД27Б19Г5В1Б ЭЛЕКОН

Функциональные аналоги

2РМД27Б19Г5А1Б, фото
2РМД27Б19Г5А1Б

Возможные аналоги

2РМДТ27Б19Г5В1В ОС Розетка блочная карболит, ГЕ0.364.126ТУ, фото
Артикул (ID): TN-3328
2РМДТ27Б19Г5В1В ОС Розетка блочная карболит, ГЕ0.364.126ТУ
2РМДТ27Б19Г5В1В Розетка блочная, карболит, ГЕ0.364.126ТУ, перекрут, фото
Артикул (ID): TN-4549
2РМДТ27Б19Г5В1В Розетка блочная, карболит, ГЕ0.364.126ТУ, перекрут
2РМД27Б19Г5В1 Розетка блочная карболит, ГЕ0.364.126ТУ., фото
Артикул (ID): KP-5371
2РМД27Б19Г5В1 Розетка блочная карболит, ГЕ0.364.126ТУ.
2РМД27Б19Г5В1 Розетка блочная карболит, ГЕ0.364.126ТУ, фото
Артикул (ID): KP-5372
2РМД27Б19Г5В1 Розетка блочная карболит, ГЕ0.364.126ТУ
RM27-19-ZK Розетка блочная (Аналог 2РМД27Б19Г5В1), RUICHI, фото
Артикул (ID): ZQ-2278
RM27-19-ZK Розетка блочная (Аналог 2РМД27Б19Г5В1), RUICHI
2РМД27Б19Г5А1 ЭЛЕКОН, фото
2РМД27Б19Г5А1 ЭЛЕКОН
