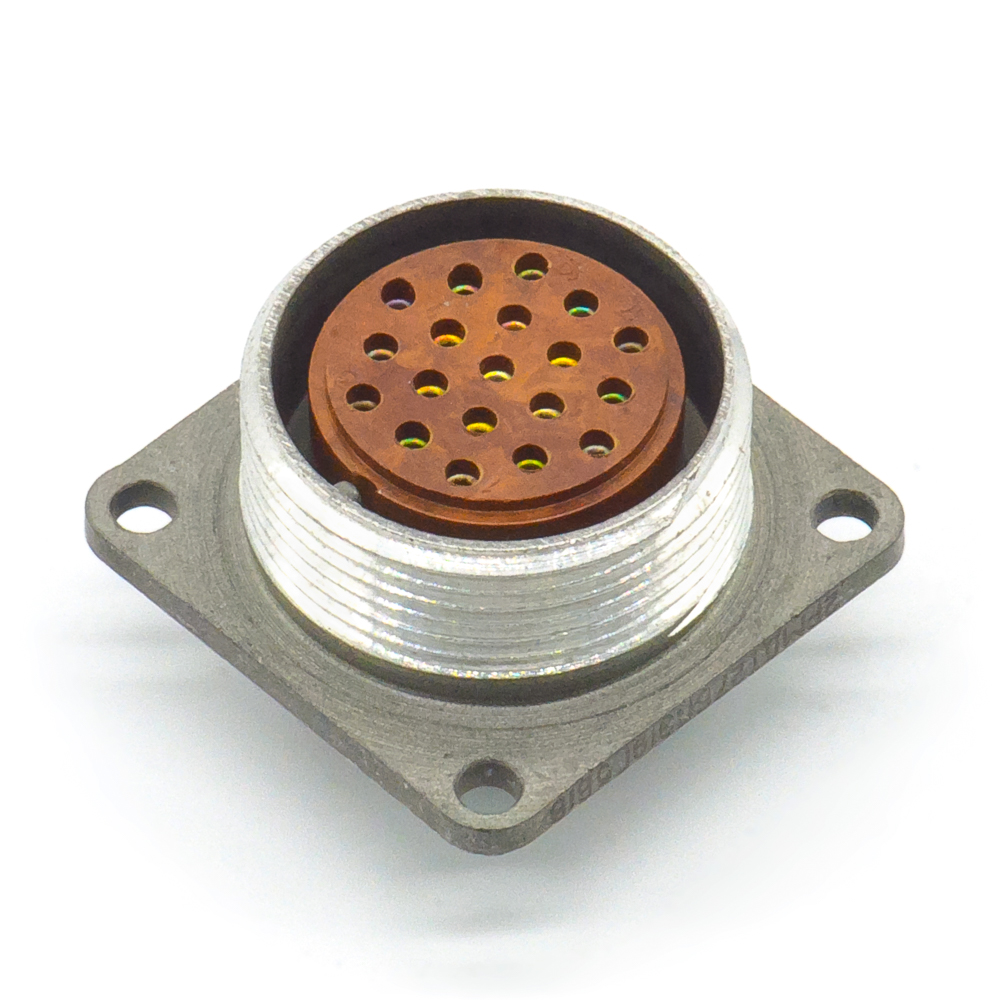

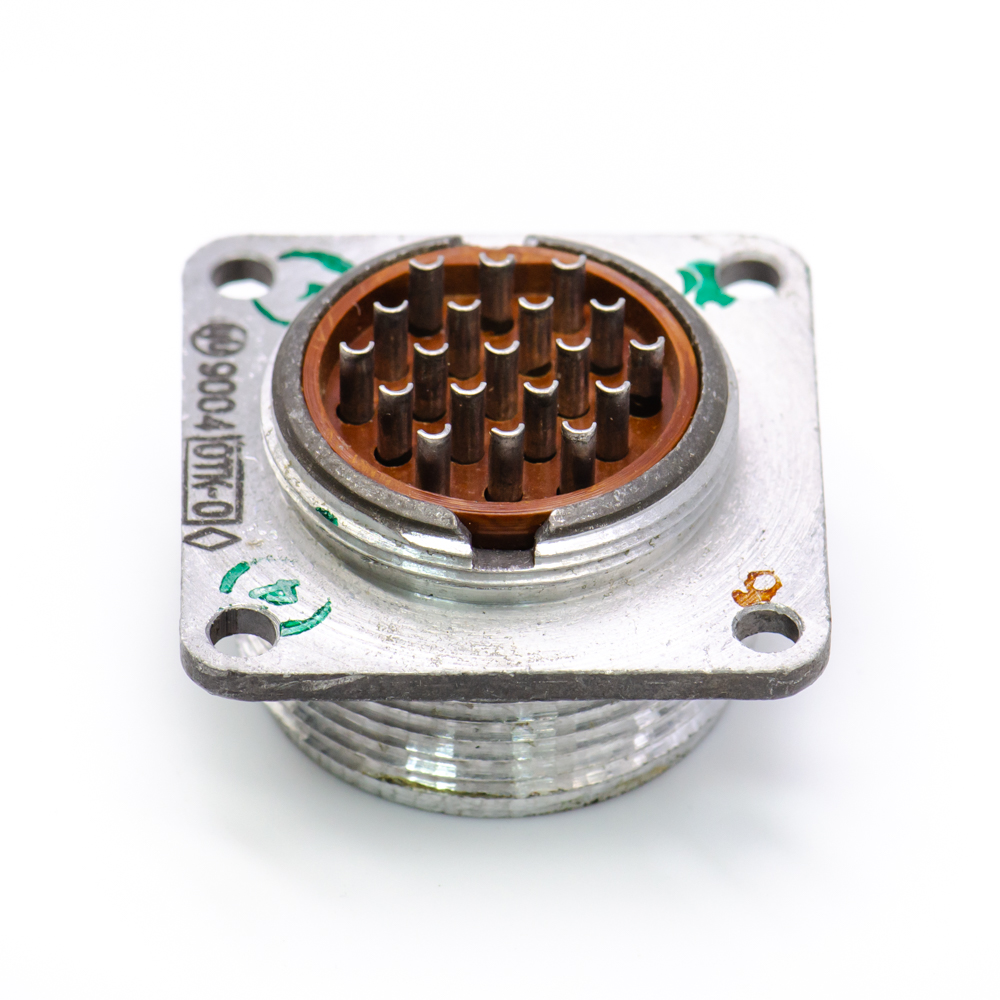

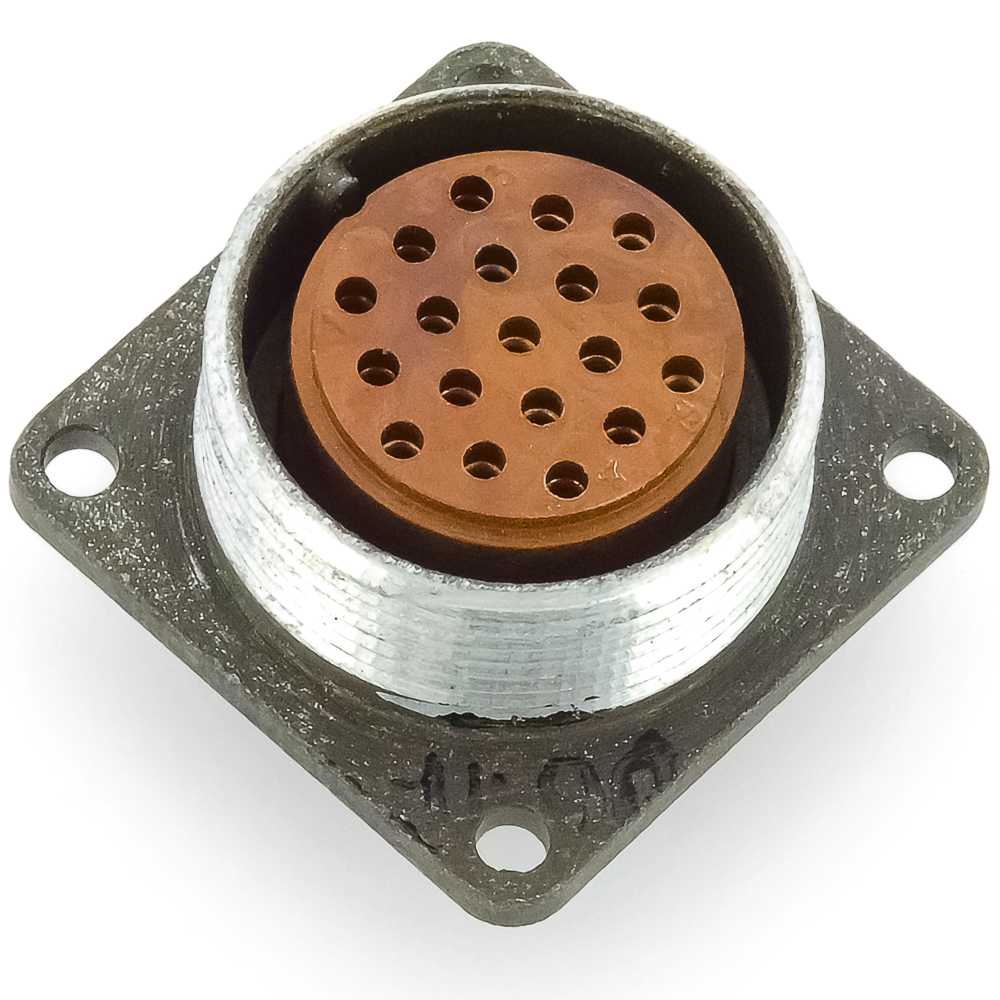

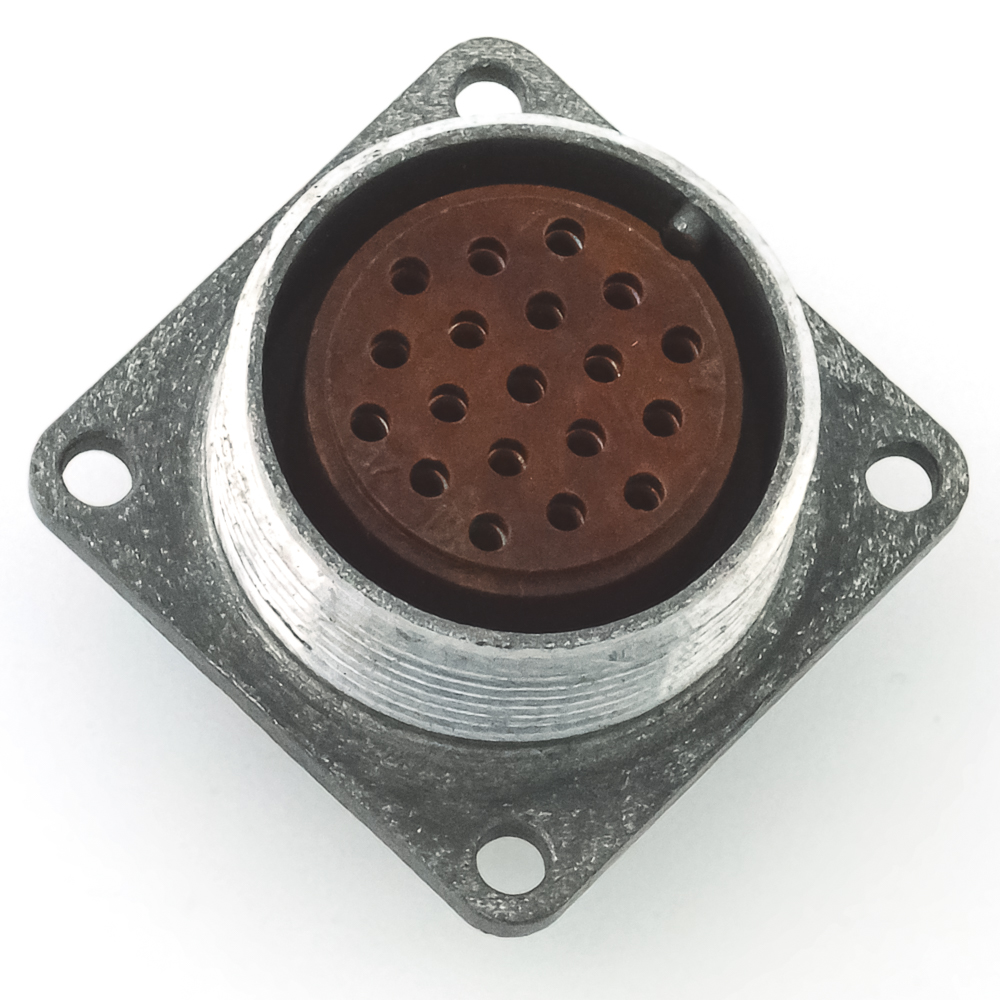

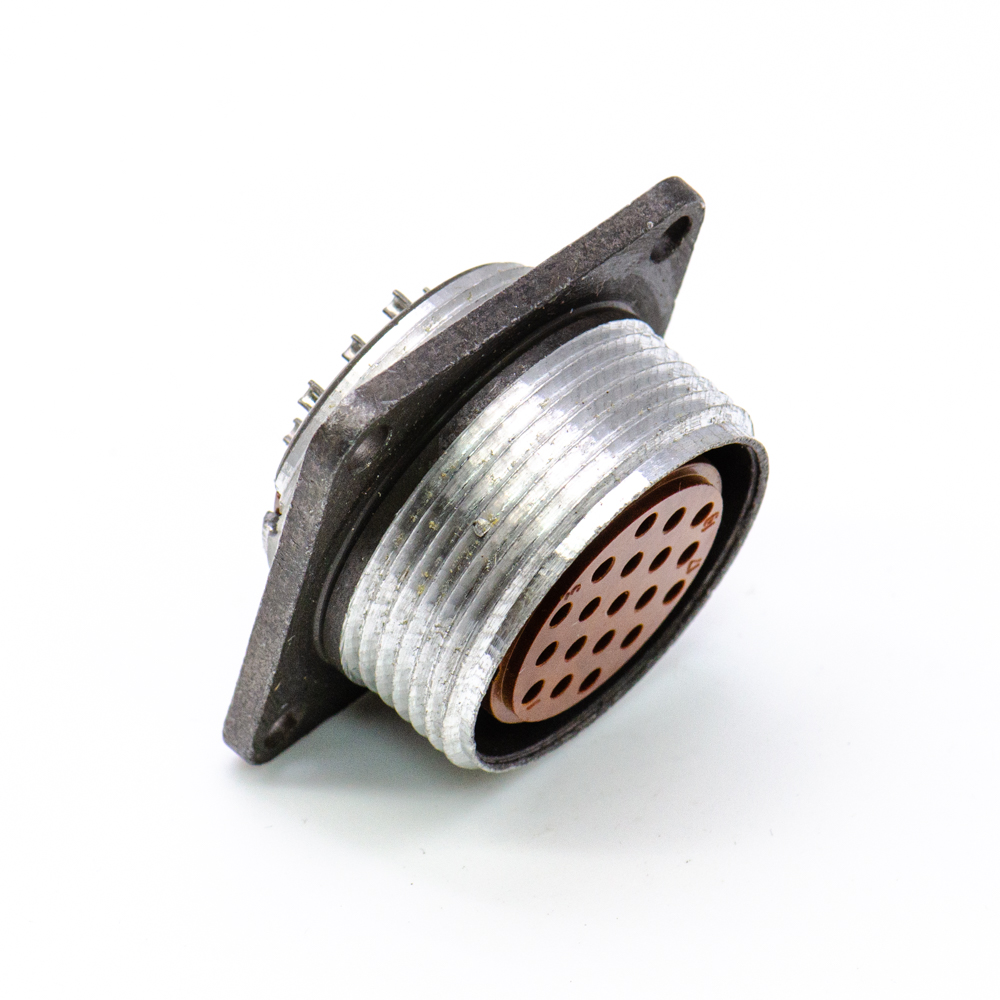

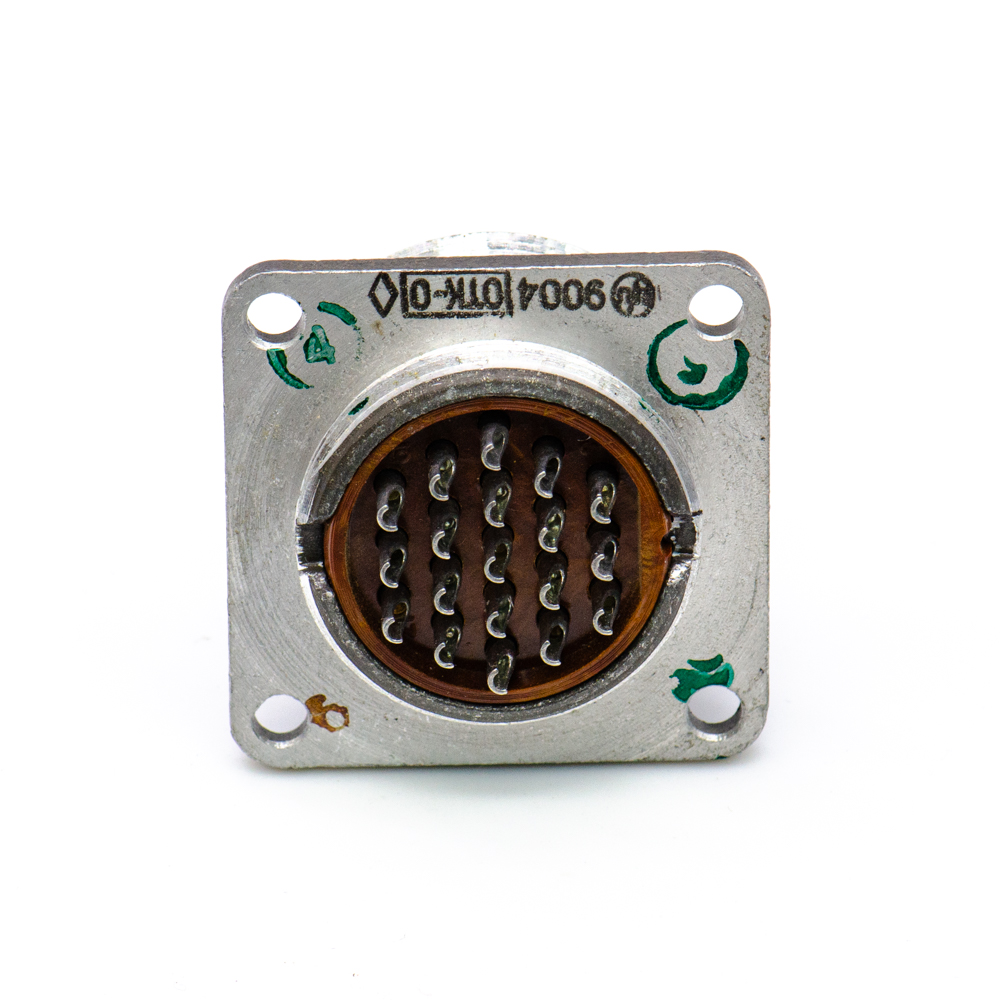

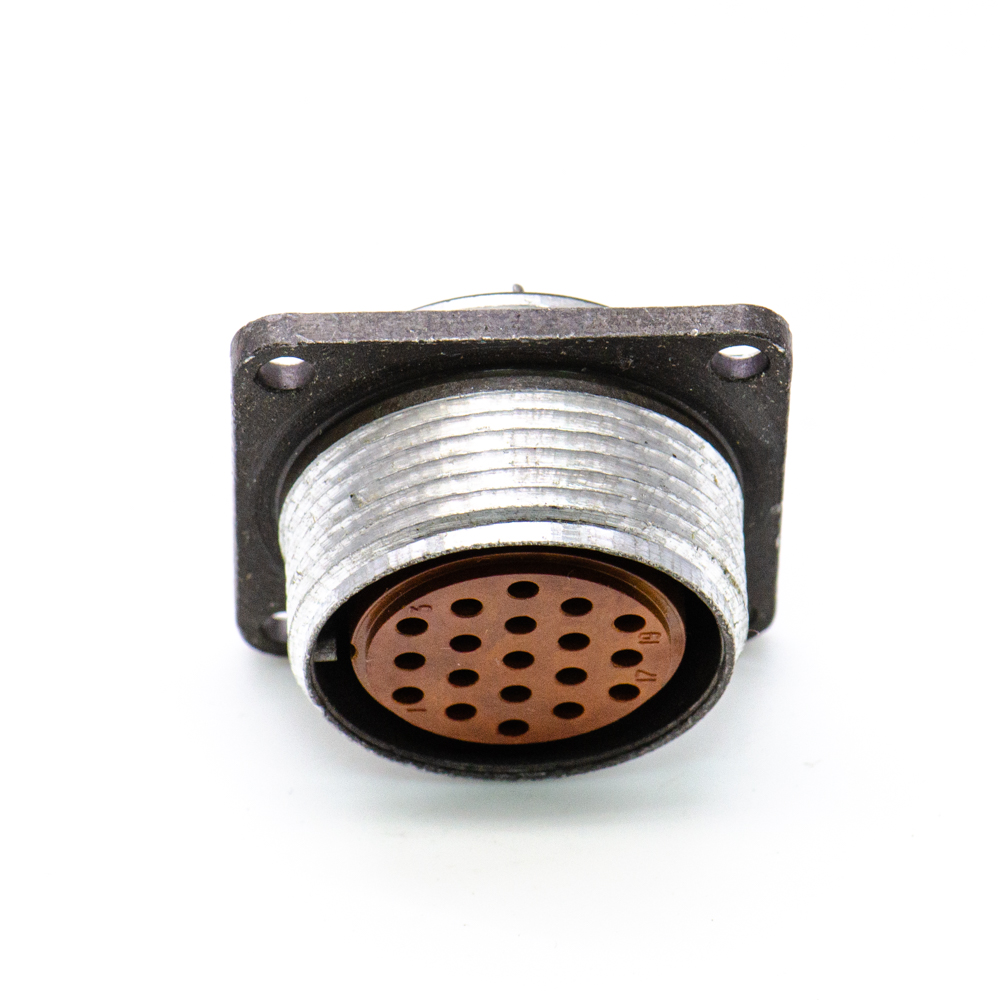

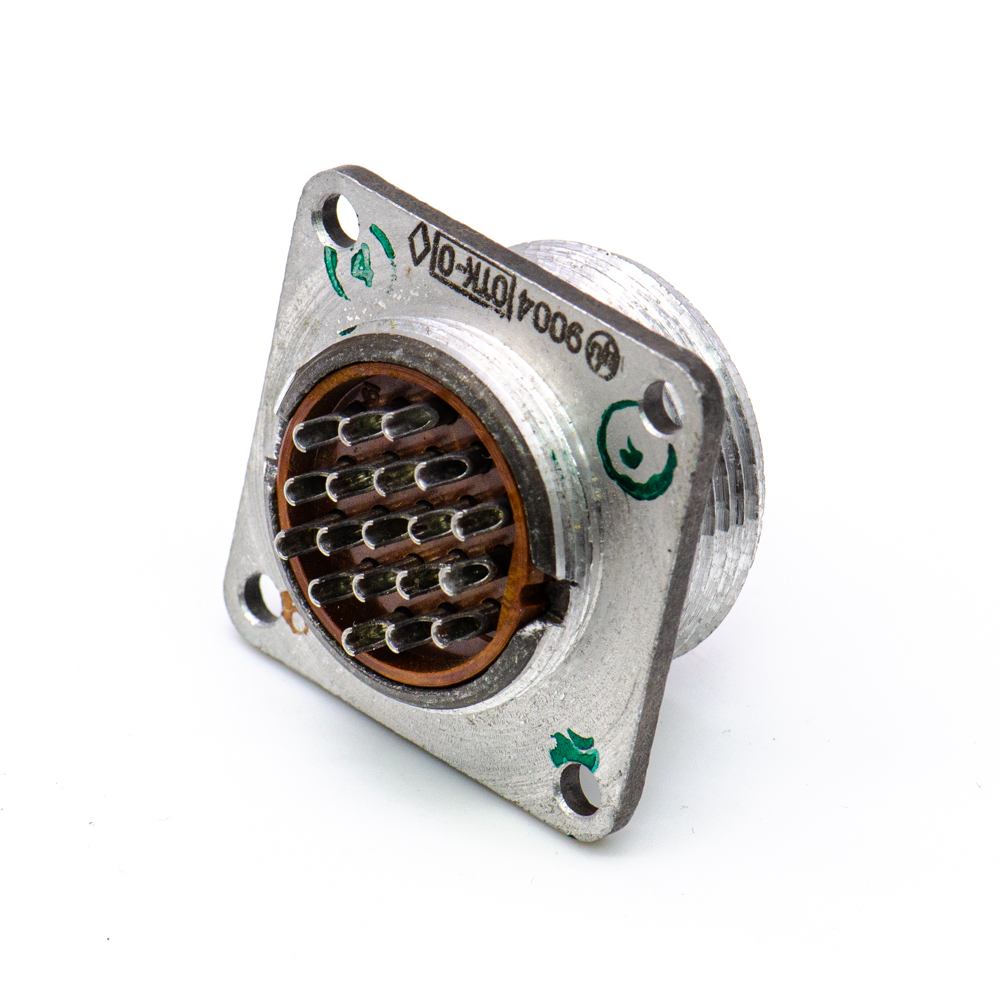

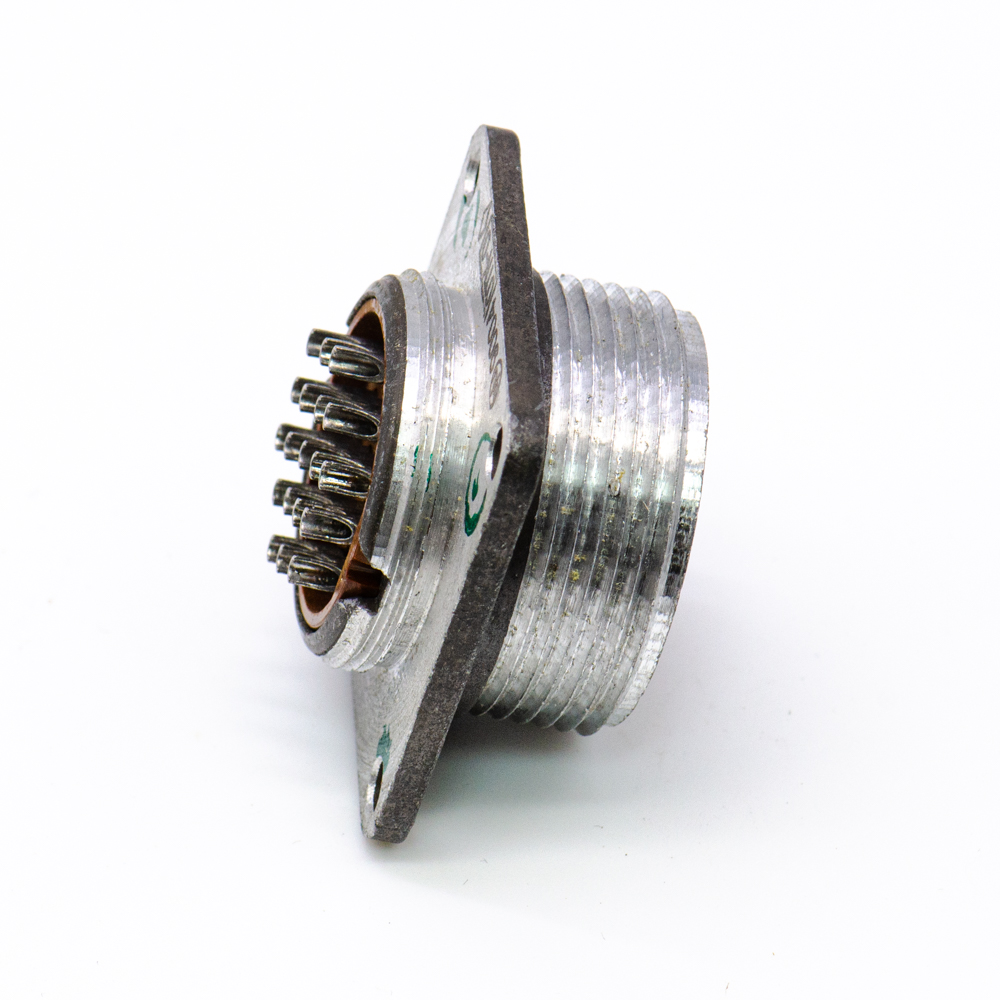

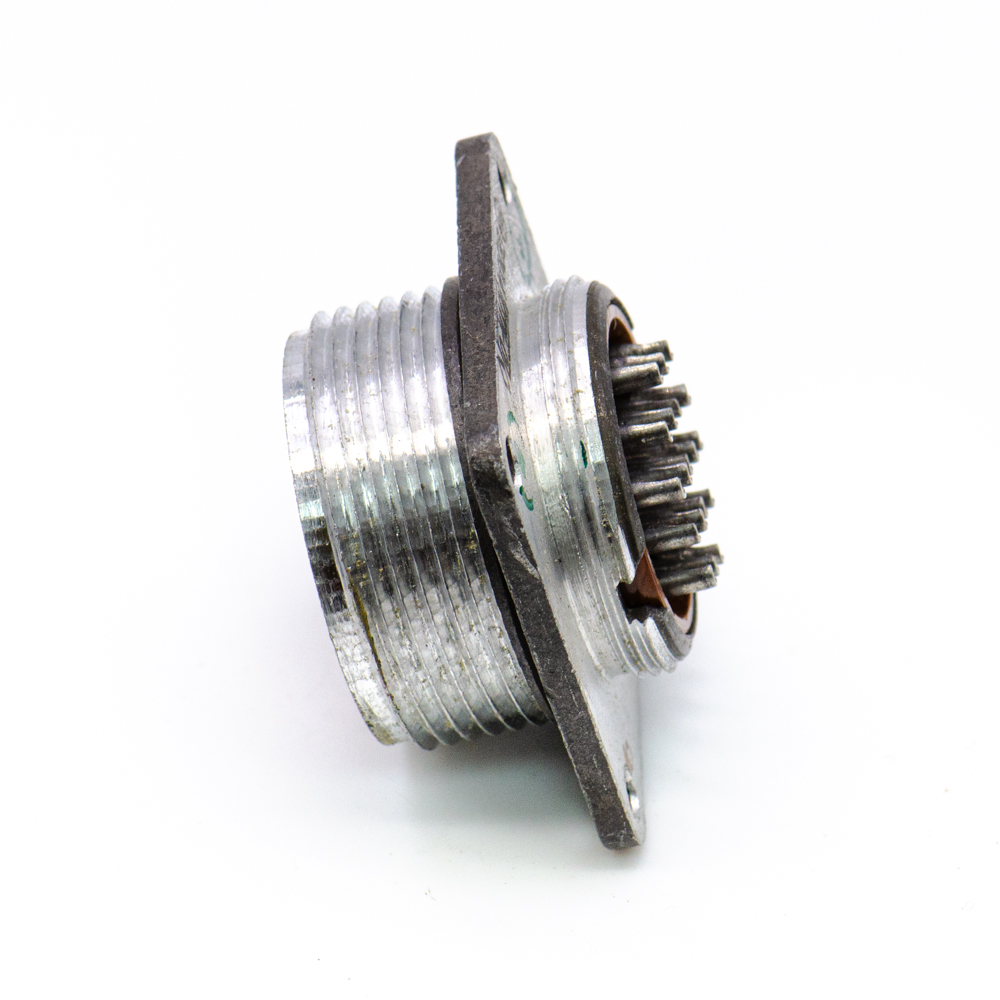

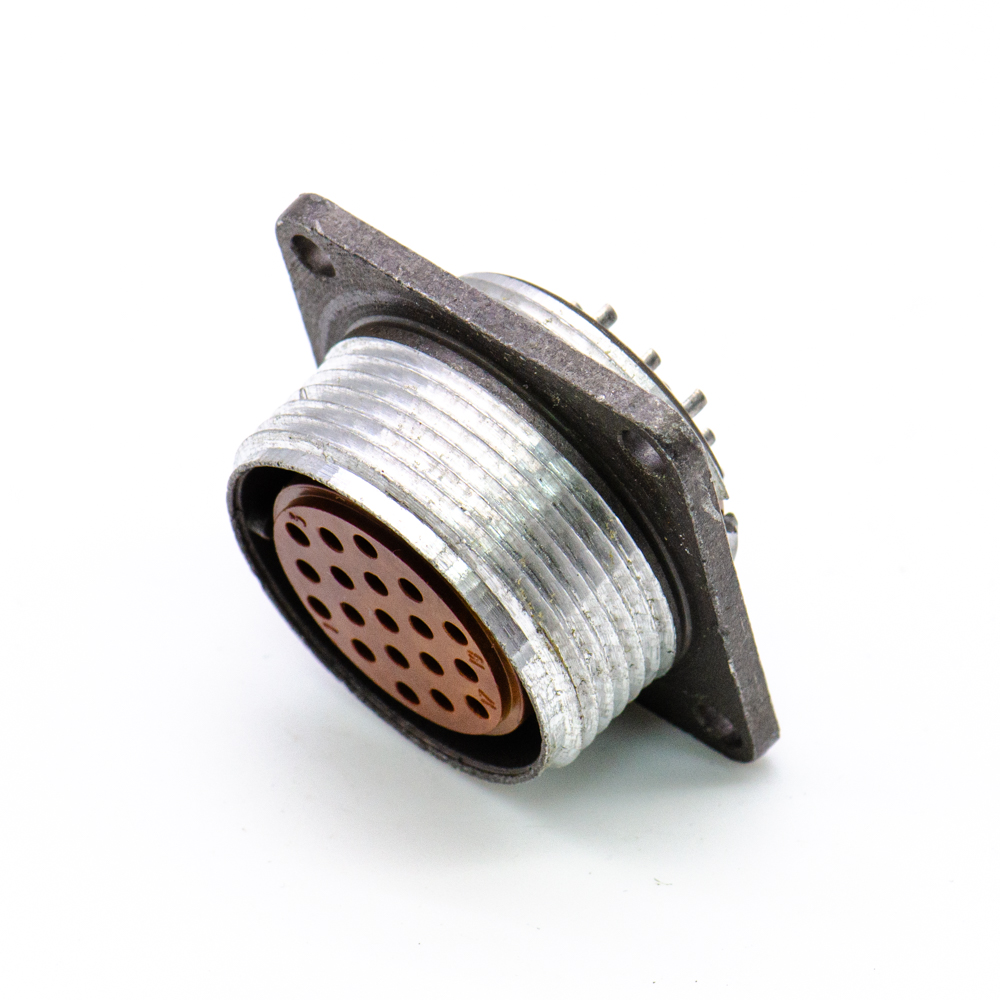

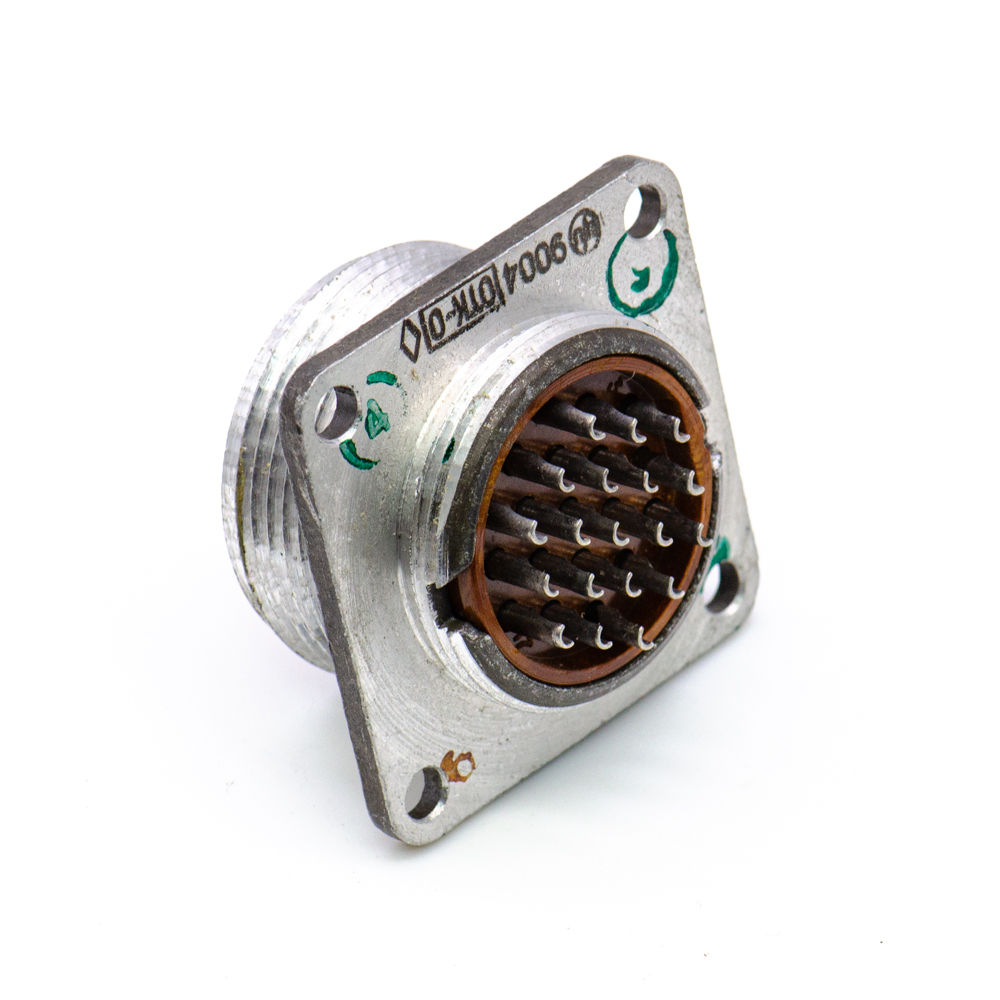

2РМД27Б19Г5В1 Розетка блочная. (арт. KP-5371)

к сравнению отложить

АО Лтава, Полтава

Артикул (ID): KP-5371

Срок отгрузки со склада Уточнить у менеджера
Дата выпуска 1978
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ ГЕ0.364.126ТУ

Подробная документация

ID: 481796

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

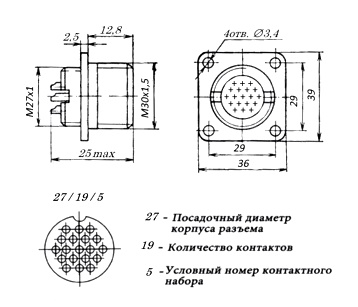

Разъём низкочастотный цилиндрический малогабаритный 2РМД27Б19Г5В1 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМД - тип соединителя; 27 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 19 - количество контактов; Г - розетка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются кабельные розетки 2РМД(Т)27К19Ш5В1Б, 2РМД27кпн(э)19Ш5В1Б, 2РМДТ27кпн(э)19Г5В1, 2РМД27кун(э)19Ш5В1Б, 2РМДТ27кун(э)19Ш5В1Б. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	АО Лтава, Полтава
Страна происхождения
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	31
Дата изготовленияi	1976-1991
Транслитерация	2RMD27B19G5V1
Вид упаковки	самоупаковка
Наличие паспорта - этикетки	нет
Нормы и требования	ГЕ0.364.126ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	розетка блочная (приборная)
Серия низкочастотных соединителей	2РМД
Условный размер корпуса	27
Количество выводов или контактов	19
Условный номер контактного набора	5 - все контакты Ø 1,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	нет
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	2РМД27Б19Г5В1
Цвет изделия	серый
Габаритные размеры LWH	36х36х72 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Гайка патрубка	нет
Тип контактов	гнездо
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	2,5 mΩ
Номинальное напряжение	560 V
Рабочий ток	7 A
- диапазон частот	1-5000 Hz
- амплитуда ускорения	490 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	1000 MΩ
Однократное действие: Пиковое ударное ускорение	5000 m/c²
Многократное действие: Пиковое ударное ускорение	1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С	175 000 ч.
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ 2.1
Статус изделия	Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада	Уточнить у менеджера
