Скидка на  Конденсаторы электролитические
-20%

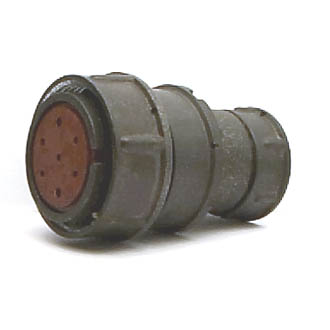

2РМ27КПЭ7Г2В1 Розетка кабельная карболит, АШДК.434410.062ТУ(арт. ZT-9684)

No name Russia; " 1" - ОТК
РОССИЯ
Артикул (ID): ZT-9684
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • Нормы и требования АШДК.434410.062ТУ
Подробная документация
Аналоги и альтернативы
ID: 264512
На складе 68 шт
  • Цена от 524.16 ₽
  • 1 шт 569.09 ₽
  • от 10 шт 524.16 ₽
Количество
Быстрый заказ

2РМ27КПЭ7Г2В1 Розетка кабельная карболит - разъём низкочастотный цилиндрический негерметичный для внутреннего монтажа. Структура условного обозначения 2РМ27КПЭ7Г2В1: 2РМ - негерметичный тип соединителя; 27 – условный размер корпуса; К - вид корпуса (кабельный); П -прямой вид патрубка; Э - гайка для экранированного кабеля; 7 - количество контактов; Г - розетка; 2 - сочетание контактов (2 - 5 контактов диаметром 1 мм; 2 контакта диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; климатическое исполнение – УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются блочные вилки 2РМ(Т)27Б7Ш2В1, 2РМ(Т)27БПН7Ш2В1, 2РМ(Т)27БПЭ7Ш2В1. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 2РМ27КПЭ7Г2В1 Розетка кабельная карболит, АШДК.434410.062ТУ
Торговая марка No name Russia
Страна происхождения РОССИЯ
Вид приемки i "1"- ОТК
Масса изделия, гр 40
Дата изготовленияi дата не указана
Транслитерация 2RM27KPE7G2V1 Cable socket karbolit, ASHDK.434410.062TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования АШДК.434410.062ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов 2РМ
Условный размер корпуса 27
Диаметр контактов 5 - Ø 1 mm; 2 - Ø 1,5 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМ25КПЭ7Г2В1

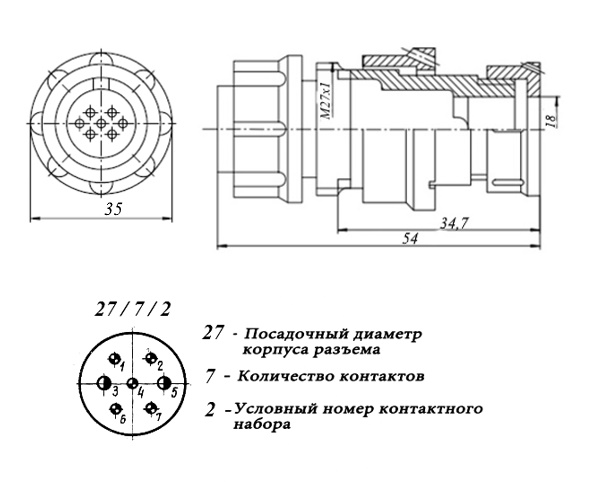

Габаритные размеры L*W*H 35х54 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Серия разъемов 2РМ
Форма контактов круглые
Количество контактов 7 контактов
Материал контактов латунь ЛС59-1
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 2 - 5 контактов Ø 1 mm; 2 контакта Ø 1,5 mm
Наличие уплотнительной втулки нет
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M30х1,5 mm
Диаметр корпуса 35 mm
Высота корпуса 54 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМТ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm, 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 1850 V
Рабочее напряжение, max 700 V
Рабочий ток на контакт, max 8 A - для контактов Ø 1 mm; 16 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 60 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi УХЛ 2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.
2РМ27КПЭ7Г2В1 Розетка кабельная карболит, АШДК.434410.062ТУ   (datasheet)
2РМ27КПЭ7Г2В1 Розетка кабельная карболит, АШДК.434410.062ТУ   (datasheet)

Полные аналоги

2РМ27КПЭ7Г2В1 ЛТАВА, фото
2РМ27КПЭ7Г2В1 ЛТАВА
2РМ27КПЭ7Г2В1 ЭЛЕКОН, фото
2РМ27КПЭ7Г2В1 ЭЛЕКОН
2РМТ27КПЭ7Г2В1В ЛТАВА, фото
2РМТ27КПЭ7Г2В1В ЛТАВА
2РМТ27КПЭ7Г2В1В ЭЛЕКОН, фото
2РМТ27КПЭ7Г2В1В ЭЛЕКОН

Функциональные аналоги

2РМ27КПЭ7Г2А1 Розетка кабельная карболит, ГЕ0.364.126ТУ, фото
Артикул (ID): ZT-9683
2РМ27КПЭ7Г2А1 Розетка кабельная карболит, ГЕ0.364.126ТУ
2РМТ27КПЭ7Г2А1В Розетка кабельная карболит, ГЕ0.364.126ТУ, фото
Артикул (ID): ZX-951
2РМТ27КПЭ7Г2А1В Розетка кабельная карболит, ГЕ0.364.126ТУ
2РМ27КПЭ7Г2А1 ЛТАВА, фото
2РМ27КПЭ7Г2А1 ЛТАВА
2РМ27КПЭ7Г2А1 ЭЛЕКОН, фото
2РМ27КПЭ7Г2А1 ЭЛЕКОН
2РМТ27КПЭ7Г2А1В ЛТАВА, фото
2РМТ27КПЭ7Г2А1В ЛТАВА
2РМТ27КПЭ7Г2А1В ЭЛЕКОН, фото
2РМТ27КПЭ7Г2А1В ЭЛЕКОН
