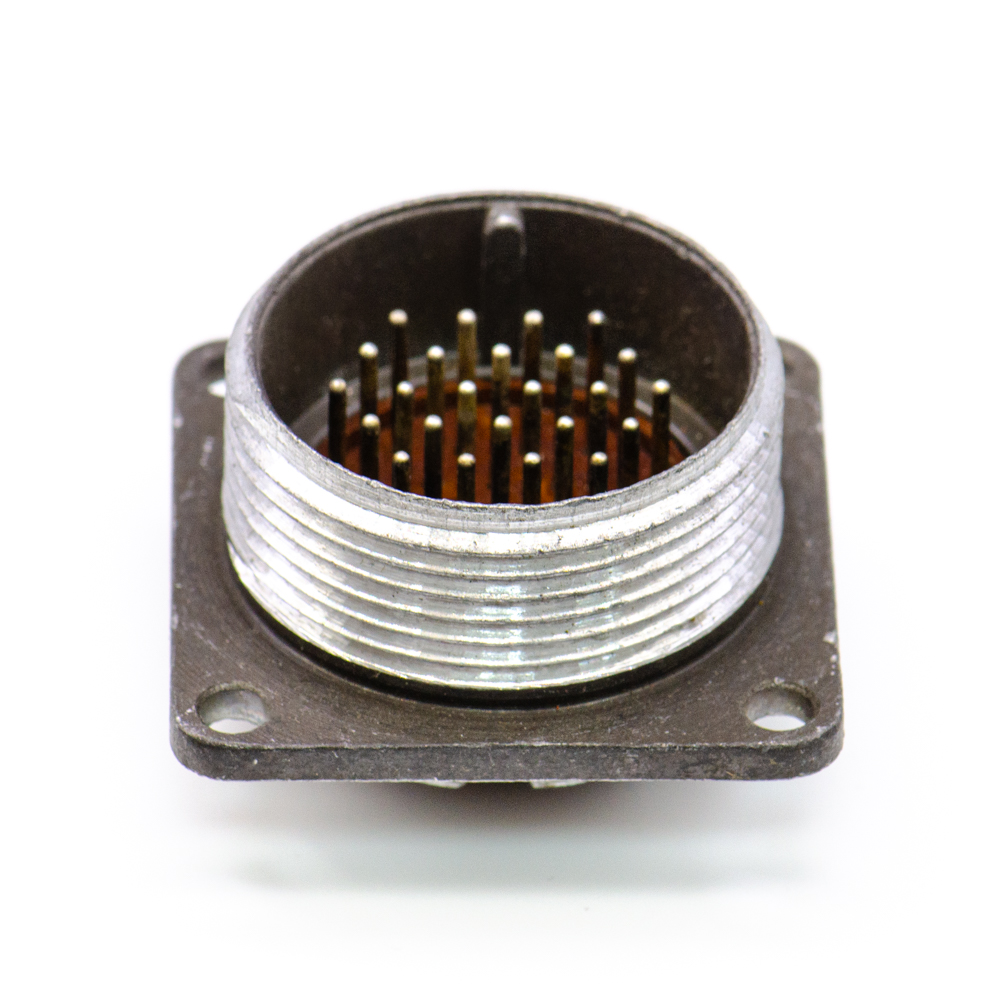

2РМ27Б24Ш1А1 Вилка блочная (арт. OP-1191)

к сравнению отложить

АО Лтава, Полтава

СССР

Артикул (ID): OP-1191

Срок отгрузки со склада Уточнить у менеджера
Дата выпуска 1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ ГЕ0.364.126ТУ

Подробная документация

Аналоги и альтернативы

ID: 238029

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

Разъём низкочастотный цилиндрический малогабаритный 2РМ27Б24Ш1А1 предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 27 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 24 - количество контактов; Ш - вилка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); А - покрытие контактов - золото; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются кабельные розетки 2РМ27кпн(э)24Г1А(В)1, 2РМТ27кпн(э)24Г1А(В)1, 2РМ27кун(э)24Г1А(В)1, 2РМТ27кун(э)24Г1А(В)1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	АО Лтава, Полтава
Страна происхождения	СССР
ТУ	ГЕ0.364.126ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	21
Дата выпуска	1991
Транслитерация	2RM27B24SH1A1
Вид упаковки	самоупаковка
Наличие паспорта - этикетки	нет
Нормы и требования	ГЕ0.364.126ТУ
Дата изготовленияi	1976-1991

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	2РМ
Условный размер корпуса	27
Количество выводов или контактов	24
Условный номер контактного набора	1 - все контакты Ø 1 mm
Покрытие выводов или контактов	Au (золото)
Тип кожуха или патрубка	без кожуха
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	2РМ27Б24Ш1А1
Цвет изделия	серый

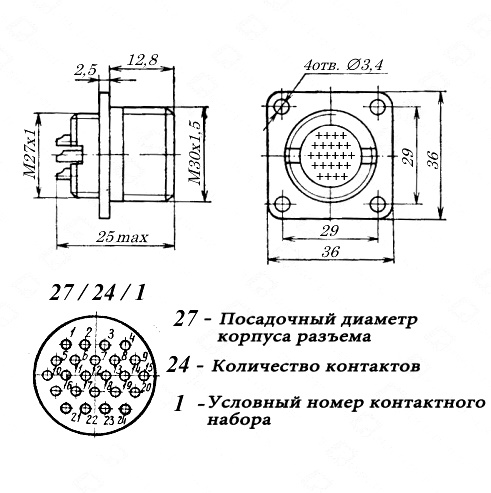

Габаритные размеры LWH	36х36х24 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Гайка патрубка	нет
Тип контактов	штырь
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	5 mΩ
Номинальное напряжение	560 V
Рабочий ток	5 A
- диапазон частот	1-5000 Hz
- амплитуда ускорения	490 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	1000 MΩ
Однократное действие: Пиковое ударное ускорение	5000 m/c²
Многократное действие: Пиковое ударное ускорение	1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С	175 000 ч.
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ 2.1
Статус изделия	Выпускает ОАО "Завод Элекон", г. Казань
