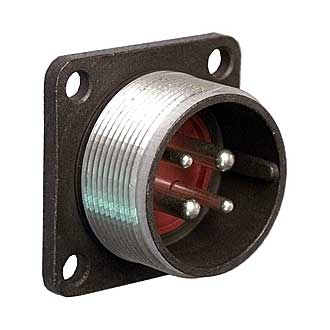

2РМ22Б4Ш3В1 Вилка блочная карболит, ГЕ0.364.126ТУ, перекрут(арт. OF-187)

АО «Завод Элекон»; " 5" - ВП, ПЗ

2РМ22Б4Ш3В1 Вилка блочная карболит, перекрут – разъём низкочастотный цилиндрический негерметичный для внутреннего монтажа. Структура условного обозначения 2РМ22Б4Ш3В1: 2РМ - негерметичный тип соединителя; 22 – условный размер корпуса; Б - вид корпуса (приборный); 4 - количество контактов; Ш - вилка; 3 - сочетание контактов (3 - 2 контакта диаметром 2 мм; 2 контакта диаметром 3 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; климатическое исполнение – УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются кабельные розетки 2РМ(Т)22К4Г3В1, 2РМ(Т)22КПН4Г3В1, 2РМ(Т)22КПЭ4Г3В1. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМ22Б4Ш3В1 Вилка блочная карболит, ГЕ0.364.126ТУ, перекрут
Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 16,2
Дата изготовленияi 1976-1991
Транслитерация 2RM22B4SH3V1 Block fork, carbolite, GE0.364.126TU, twist
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов 2РМ
Условный размер корпуса 22
Диаметр контактов 2 - Ø 2 mm; 2 - Ø 3 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМ22БПЭ4Ш3В1
Габаритные размеры L*W*H 30х30х27 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов штырь
Герметичность нет
Дополнительные характеристики перекрут
Серия разъемов 2РМ
Форма контактов круглые
Количество контактов 4 контакта
Материал контактов латунь
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 3 - 2 контакта Ø 2 mm; 2 контакта Ø 3 mm
Наличие уплотнительной втулки нет

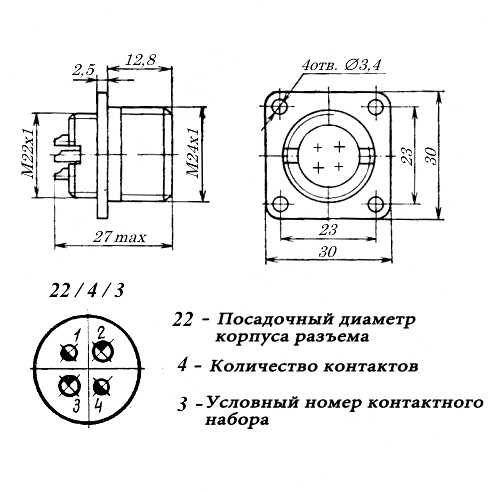

Установочные размеры 23 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,4 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M24х1 mm
Ширина корпуса 30 mm
Длина корпуса 30 mm
Высота корпуса 27 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…
Аналогичные серии 2РМТ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 1,6 mΩ - для контактов Ø 2 mm; 0,8 mΩ - для контактов Ø 3 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 1850 V
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 18 A - для контактов Ø 2 mm; 32 A - для контактов Ø 3 mm
Рабочий ток на разъем, max 80 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi УХЛ 2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.
