2РМ22КПЭ10Ш1В1 Вилка кабельная карболит, ГЕ0.364.126ТУ(арт. KP-1141)

АО «Завод Элекон»; " 5" - ВП, ПЗ
СССР
Артикул (ID): KP-1141
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕО.364.126ТУ
Подробная документация
Аналоги и альтернативы
ID: 408724
На складе 1 шт
  • Цена от 1350 ₽
  • 1 шт 1350 ₽
Количество
Быстрый заказ

2РМ22КПЭ10Ш1В1 Вилка кабельная карболит – разъём низкочастотный цилиндрический негерметичный для внутреннего монтажа. Структура условного обозначения 2РМ22КПЭ10Ш1В1: 2РМ - негерметичный тип соединителя; 22 – условный размер корпуса; К - вид корпуса (кабельный); П - прямой вид патрубка; Э - гайка для экранированного кабеля; 10 - количество контактов; Ш - вилка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; климатическое исполнение – УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются блочные розетки 2РМ(Т)22Б10Г1В1, 2РМ(Т)22БПН10Г1В1, 2РМ(Т)22БПЭ10Г1В1. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 2РМ22КПЭ10Ш1В1 Вилка кабельная карболит, ГЕ0.364.126ТУ
Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 26,7
Дата изготовленияi 1976-1991
Транслитерация 2RM22KPE10SH1V1 Cable plug, carbolite, GE0.364.126TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕО.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов 2РМ
Условный размер корпуса 22
Диаметр контактов 10 - Ø 1 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМ22КПЭ10Ш1В1

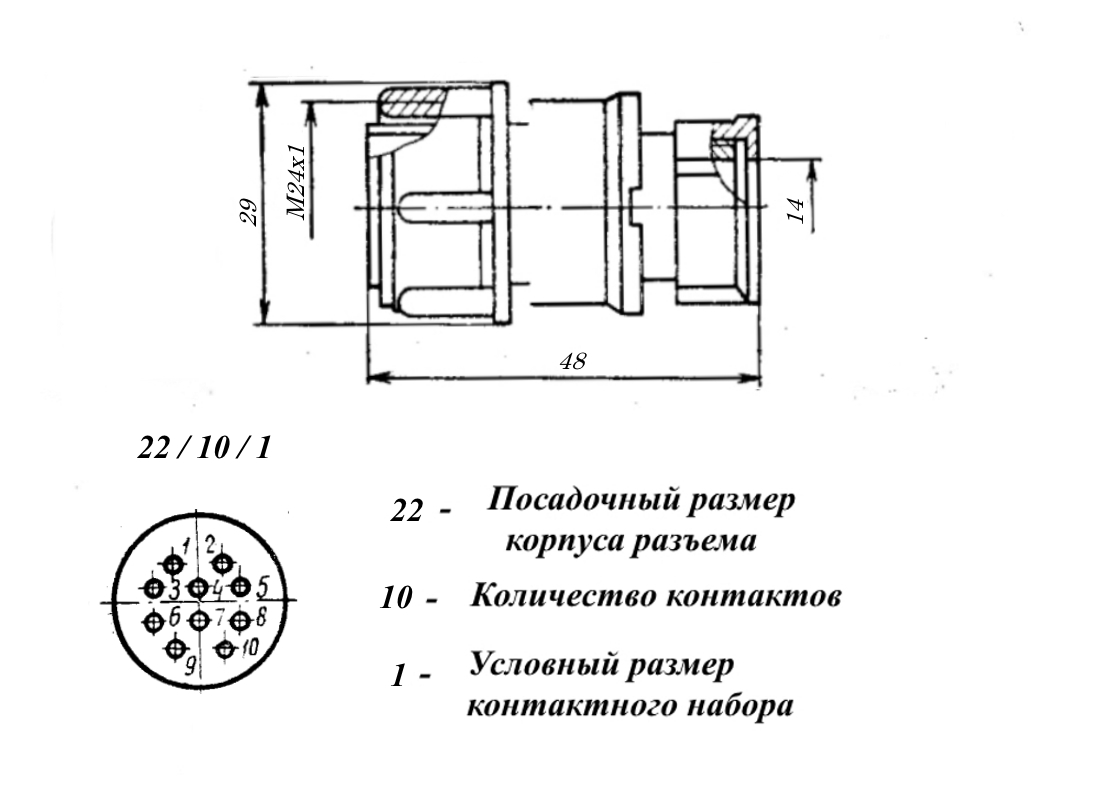

Габаритные размеры L*W*H 29х48 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов штырь
Герметичность нет
Серия разъемов 2РМ
Форма контактов круглые
Количество контактов 10 контактов
Материал контактов латунь ЛС59-1
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 1 - 10 контактов Ø 1 mm
Наличие уплотнительной втулки нет
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M24х1 mm
Диаметр корпуса 29 mm
Высота корпуса 48 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМТ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 1850 V
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 7 A - для контактов Ø 1 mm
Рабочий ток на разъем, max 58 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi УХЛ 2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.
2РМ22КПЭ10Ш1В1 Вилка кабельная карболит, ГЕ0.364.126ТУ   (datasheet)
2РМ22КПЭ10Ш1В1 Вилка кабельная карболит, ГЕ0.364.126ТУ   (datasheet)

Полные аналоги

2РМТ22КПЭ10Ш1В1В Вилка кабельная карболит, ГЕ0.364.126ТУ, перекрут, фото
Артикул (ID): TN-1941
2РМТ22КПЭ10Ш1В1В Вилка кабельная карболит, ГЕ0.364.126ТУ, перекрут
  • 1350 ₽ 1 шт.
  • 1270 ₽ от 5 шт.

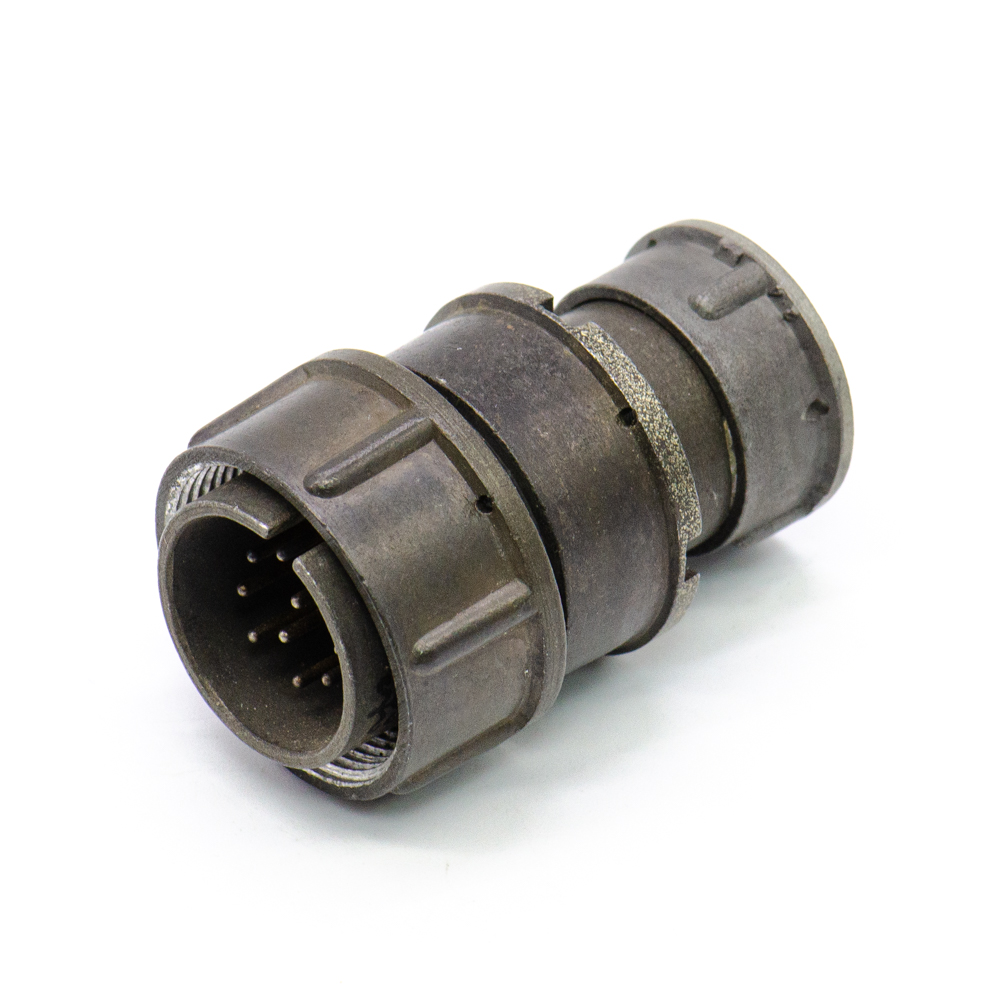

2РМ22КПЭ10Ш1В1 Вилка кабельная, ГЕ0.364.126ТУ, перекрут, фото
