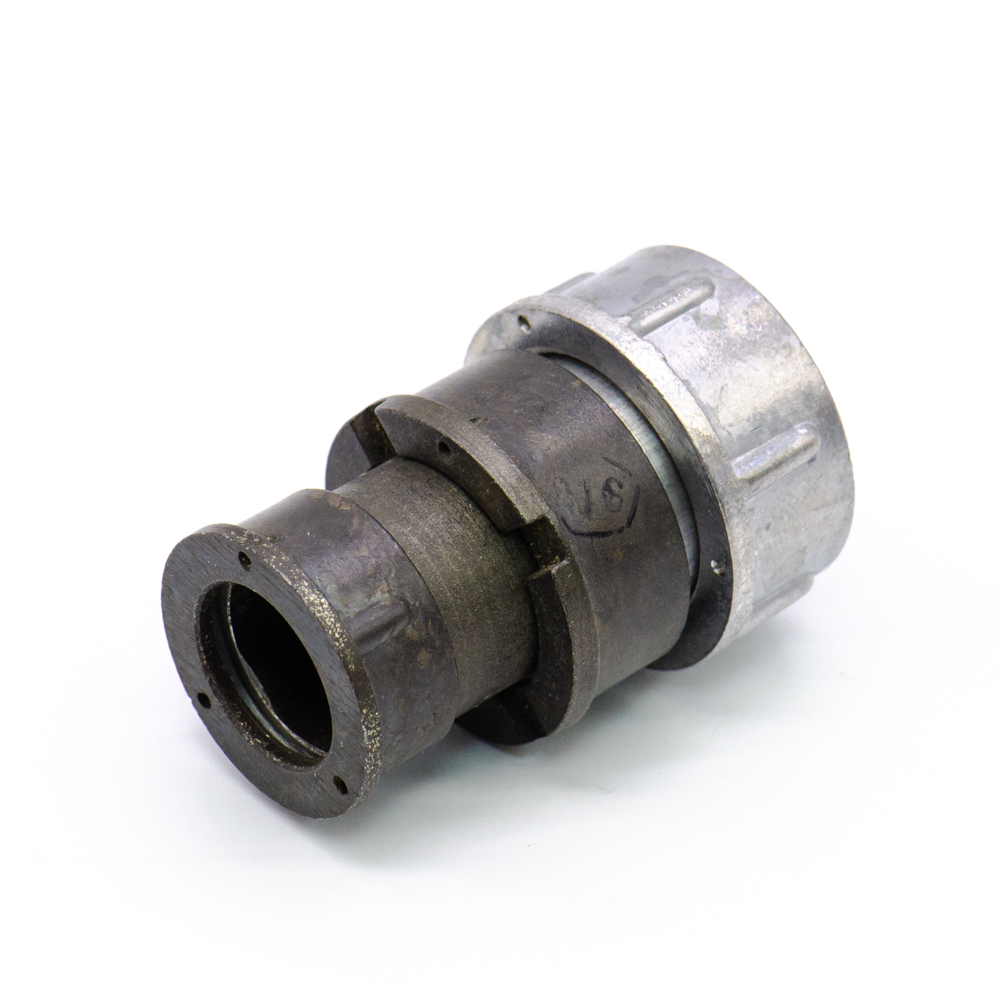

ОНЦ-РГ-09-10/22-В13 Вилка кабельная, перекрут (арт. TN-2624)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

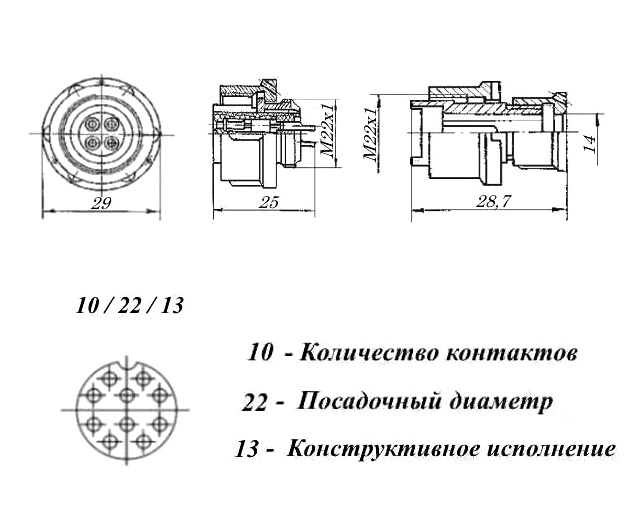

Вилка ОНЦ-РГ-09-10/22-В13 соединитель электрический низкочастотный цилиндрический. Предназначена для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Сочленение разъемов - резьбовое, поляризация корпусов одношпоночная. Расшифровка: ОНЦ-РГ-09 - тип соединителя; 10 - количество контактов; 22 - условный размер корпуса; В - вилка; 13 - кабельная часть экранированная с прямым кожухом (патрубком). Покрытие контатов - никель. Доп. информация в pdf-файле.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
ТУ бРО.364.082 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 26
Дата выпуска 1986-1991
Транслитерация ONTS-RG-09-10/22-V13
Вид упаковки самоупаковка
Состояние упаковки самоупаковка
Нормы и требования бРО.364.082 ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей ОНЦ-РГ-09
Условный размер корпуса 22
Типоразмер корпуса отечественный 22
Количество выводов или контактов 10
Условный номер контактного набора все контакты Ø 1 mm
Покрытие выводов или контактов Ni (никель)
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Поляризация корпуса одношпоночная
Метод монтажа объемный
Фактическая маркировка ОНЦ-РГ-09-10/22-В14; ОНЦ-РГ-09-10/22-В17
Цвет изделия серый
Габаритные размеры L*W*H 29х46 mm
Материал вставки (изолятора) пластмасса
Гайка патрубка для экранированого кабеля
Тип контактов штырь
Герметичность нет
Дополнительные характеристики перекрут

Техническая информация

Сопротивление контактов не более 50 mΩ
Номинальное напряжение 500 VAC
Рабочий ток 5 A
Синусоидальная вибрация: -
- диапазон частот 1-500 Hz
- амплитуда ускорения 100 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 1500 m/c²
Ускорение при механическом ударе многокр. действия 400 m/с²

Условия экплуатации

Минимальная наработка при температуре max +100°С 10 000 час.
Интервал рабочих температур от -60 до +70°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Примечание перекрут
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
