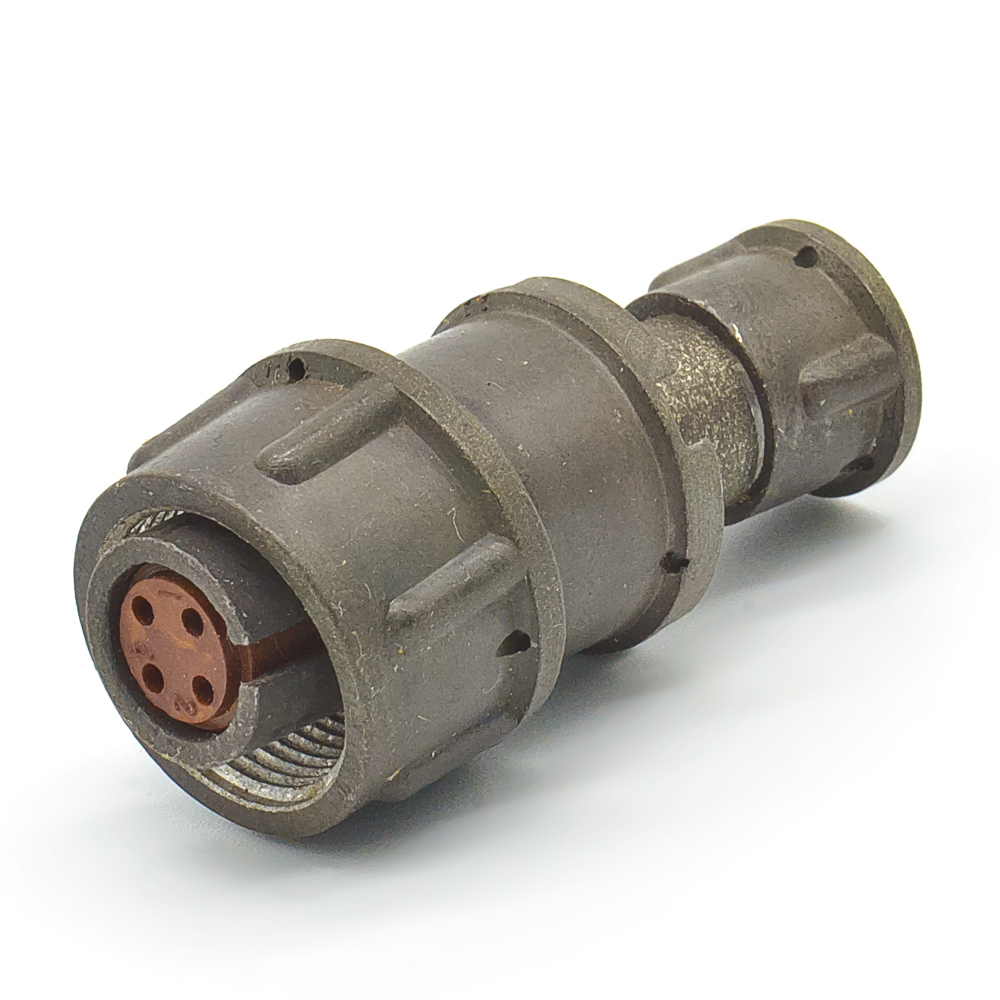

2РМ14КПЭ4Г1В1 Розетка кабельная, "5" (арт. TP-5714)

Разъём низкочастотный цилиндрический малогабаритный 2РМ14КПЭ4Г1В1 предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 14 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Э - гайка для экранированного кабеля; 4 - количество контактов; Г - розетка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются блочные розетки 2РМ(Т)14Б4Ш1В1, 2РМ14бпн(э)4Ш1В1, 2РМТ14бпн(э)4Ш1В1, 2РМ14бун(э)4Ш1В1, 2РМТ14бун(э).  Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения СССР
ТУ ГЕ0.364.126ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 17,5
Дата выпуска 1978-1987
Транслитерация 2RM14KPE4G1V1
Вид упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ
Дата изготовленияi не указана

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей 2РМ
Условный размер корпуса 14
Количество выводов или контактов 4
Условный номер контактного набора 1 - все контакты Ø 1 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМ14КПЭ4Г1В1
Цвет изделия серый

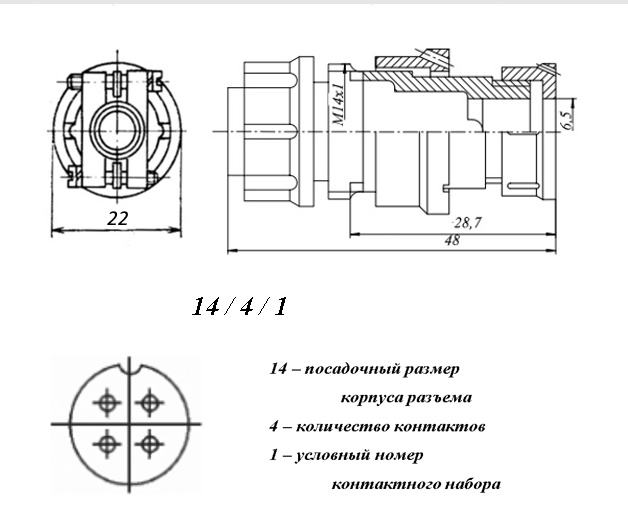

Габаритные размеры L*W*H 48х22 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для экранированого кабеля
Тип контактов гнездо
Герметичность нет

Технические характеристики

Сопротивление контактов не более 5
Номинальное напряжение 560
Рабочий ток 8
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 1 000
Однократное действие: Пиковое ударное ускорение 5 000
Многократное действие: Пиковое ударное ускорение 1 000

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ 2.1
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
