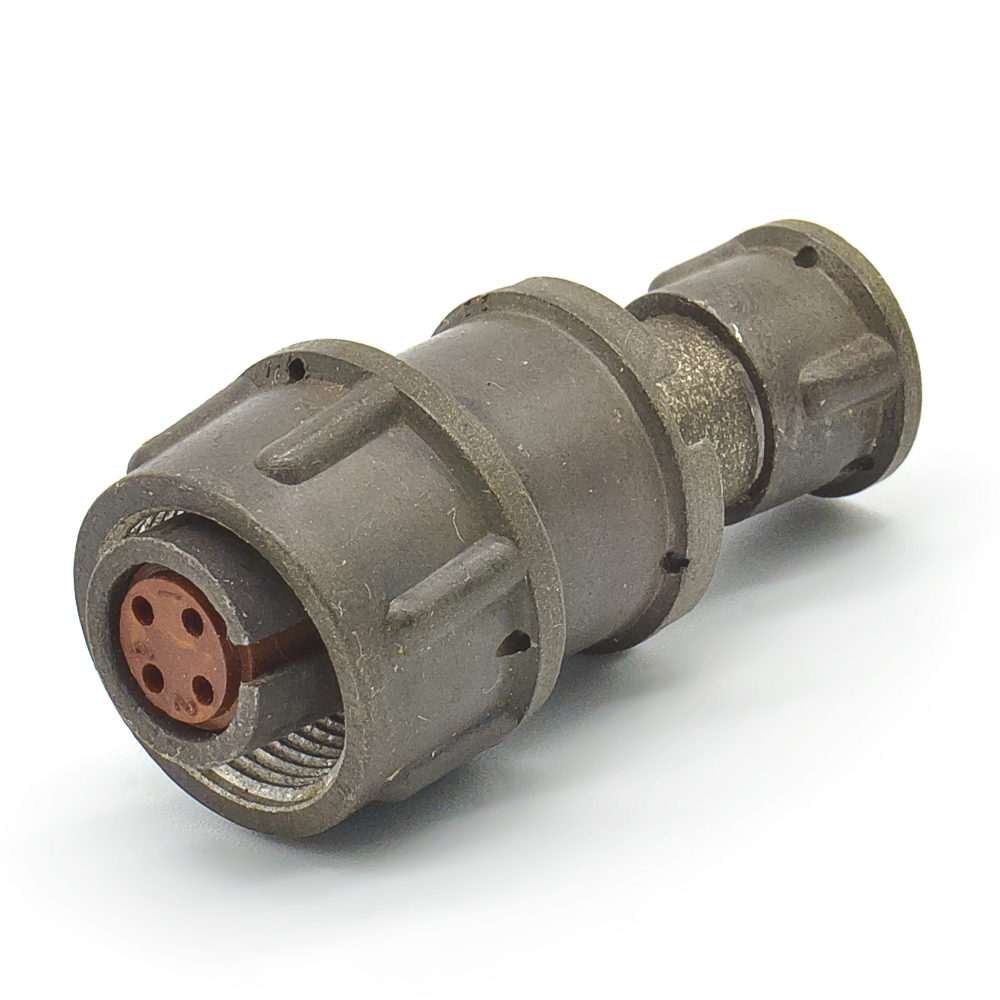

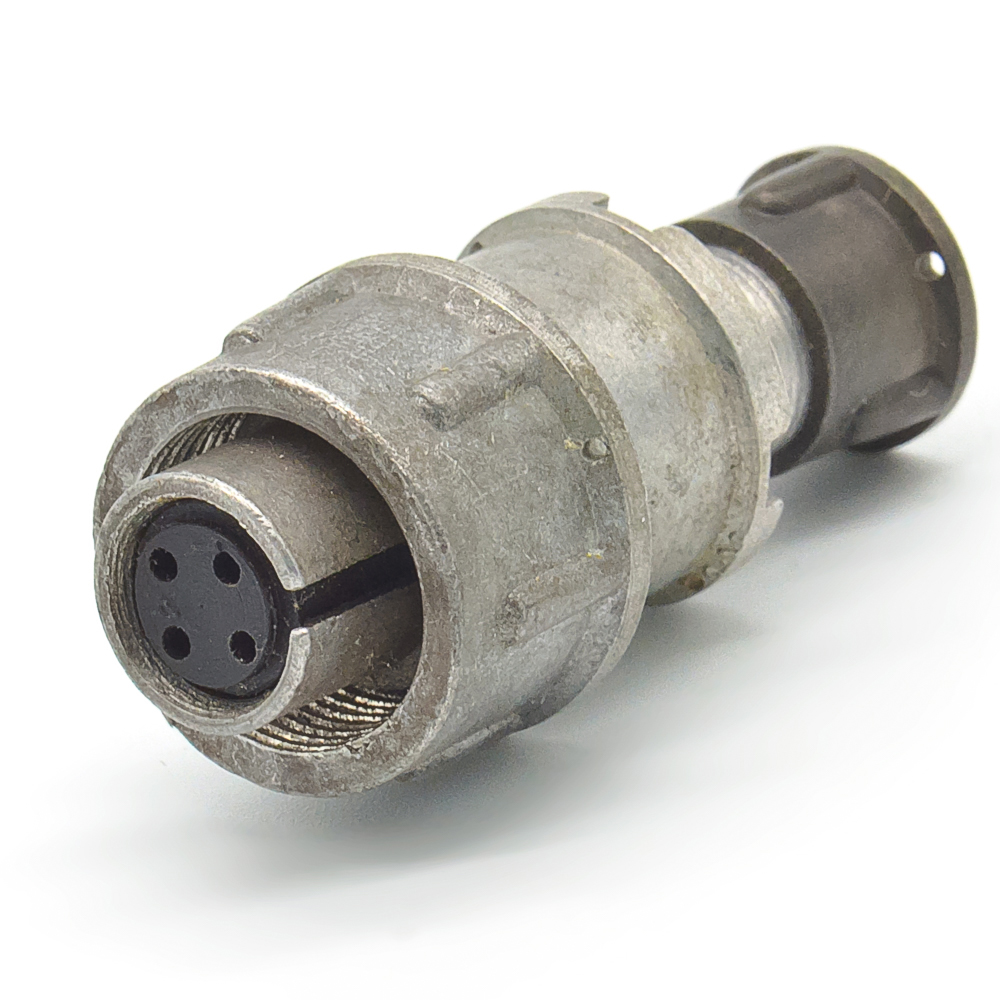

2РМ14КПЭ4Г1В1 Розетка кабельная. (арт. TM-9050)

Распродажа

Успей купить

Освобождаем полки

Товар на ликвидации

Отдаем за бесценок

Cкидки 20%

Cкидки 30%

Cкидки 50%

Cкидки 70%

Cкидки 90%

Купить со скидкой

к сравнению отложить

НПО «Элекон», г. Казань

Артикул (ID): TM-9050

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1978-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
ТУ АШДК.434410.062ТУ

Подробная документация

ID: 289017

На складе 6 шт

Цена от
Включая НДС
950 ₽
1 шт. 950 ₽

Количество

Быстрый заказ

Разъём низкочастотный цилиндрический малогабаритный 2РМ14КПЭ4Г1В1 предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 14 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Э - гайка для экранированного кабеля; 4 - количество контактов; Г - розетка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются блочные розетки 2РМ(Т)14Б4Ш1В1, 2РМ14бпн(э)4Ш1В1, 2РМТ14бпн(э)4Ш1В1, 2РМ14бун(э)4Ш1В1, 2РМТ14бун(э). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	НПО «Элекон», г. Казань
Страна происхождения
ТУ	АШДК.434410.062ТУ
Вид приемки i	"1"- ОТК
Масса изделия, гр	17,5
Дата выпуска	1978-1991
Транслитерация	2RM14KPE4G1V1
Вид упаковки	самоупаковка
Наличие паспорта - этикетки	нет
Нормы и требования	АШДК.434410.062ТУ
Дата изготовленияi	1976-1991

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	розетка кабельная
Серия низкочастотных соединителей	2РМ
Условный размер корпуса	14
Количество выводов или контактов	4
Условный номер контактного набора	1 - все контакты Ø 1 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для экранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	2РМ14КПЭ4Г1В1
Цвет изделия	серый

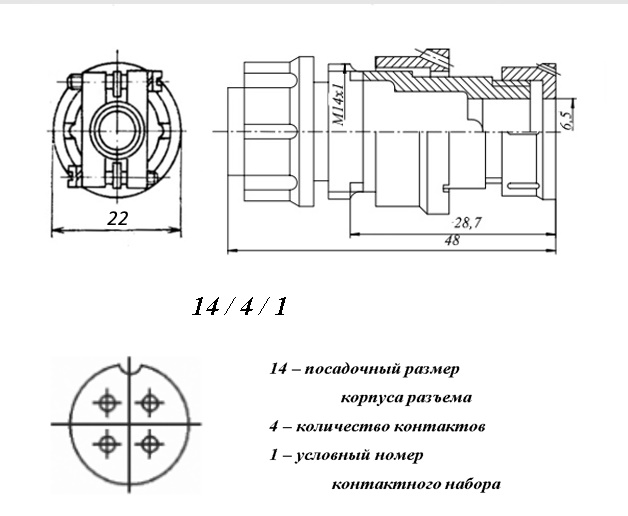

Габаритные размеры LWH	48х22 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Гайка патрубка	для экранированого кабеля
Тип контактов	гнездо
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	5
Номинальное напряжение	560
Рабочий ток	8
Синусоидальная вибрация:	-
- диапазон частот	1-5000 Hz
- амплитуда ускорения	490
Акустические шумы:	-
- уровень звукового давления	170
- линейное ускорение	2 000
Сопротивление изоляции	1 000
Однократное действие: Пиковое ударное ускорение	5 000
Многократное действие: Пиковое ударное ускорение	1 000

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С	175 000
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ 2.1
Статус изделия	Выпускает ОАО "Завод Элекон", г. Казань
