ОНЦ-РГ-09-4/14-Р13 Розетка кабельная. (арт. TM-9049)

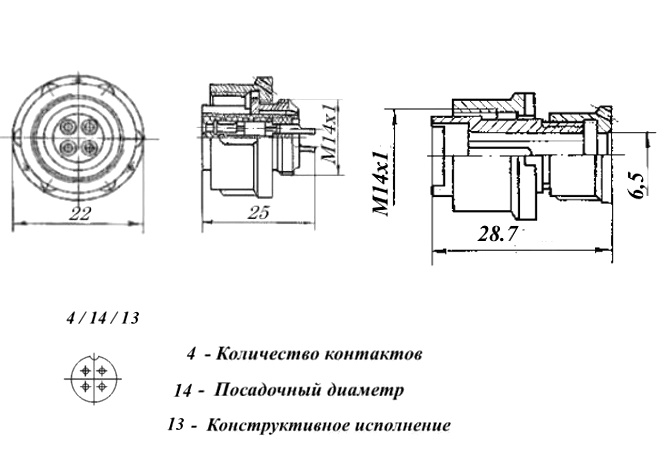

Вилка ОНЦ-РГ-09-4/14-Р13 соединитель электрический низкочастотный цилиндрические типа. Предназначена для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов - никель. Расшифровка: ОНЦ-РГ-09 - тип соединителя; 4 - количество контактов; 14 - условный размер корпуса; Р - розетка; 13 - конструктивное исполнение - кабельная часть экранированная с прямым кожухом (патрубком). Вся дополнительлная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения
ТУ бРО.364.082 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 16
Дата выпуска не указана
Транслитерация ONTS-RG-09-4/14-R13
Вид упаковки самоупаковка
Состояние упаковки самоупаковка
Нормы и требования бРО.364.082 ТУ
Дата изготовленияi не указана

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей ОНЦ-РГ-09
Условный размер корпуса 14
Типоразмер корпуса отечественный 14
Количество выводов или контактов 4
Условный номер контактного набора все контакты Ø 1 mm
Покрытие выводов или контактов Ni (никель)
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Поляризация корпуса одношпоночная
Метод монтажа объемный
Фактическая маркировка отсутствует
Цвет изделия серый
Габаритные размеры L*W*H 22х21х45 mm
Материал вставки (изолятора) пластмасса
Гайка патрубка для экранированого кабеля
Тип контактов гнездо
Герметичность нет

Техническая информация

Сопротивление контактов не более 50 mΩ
Номинальное напряжение 500 VAC
Рабочий ток 5 A
Синусоидальная вибрация: -
- диапазон частот 1-500 Hz
- амплитуда ускорения 100 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 1500 m/c²
Ускорение при механическом ударе многокр. действия 400 m/с²

Условия экплуатации

Минимальная наработка при температуре max +100°С 10 000 час.
Интервал рабочих температур от -60 до +70°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада Уточнить у менеджера
