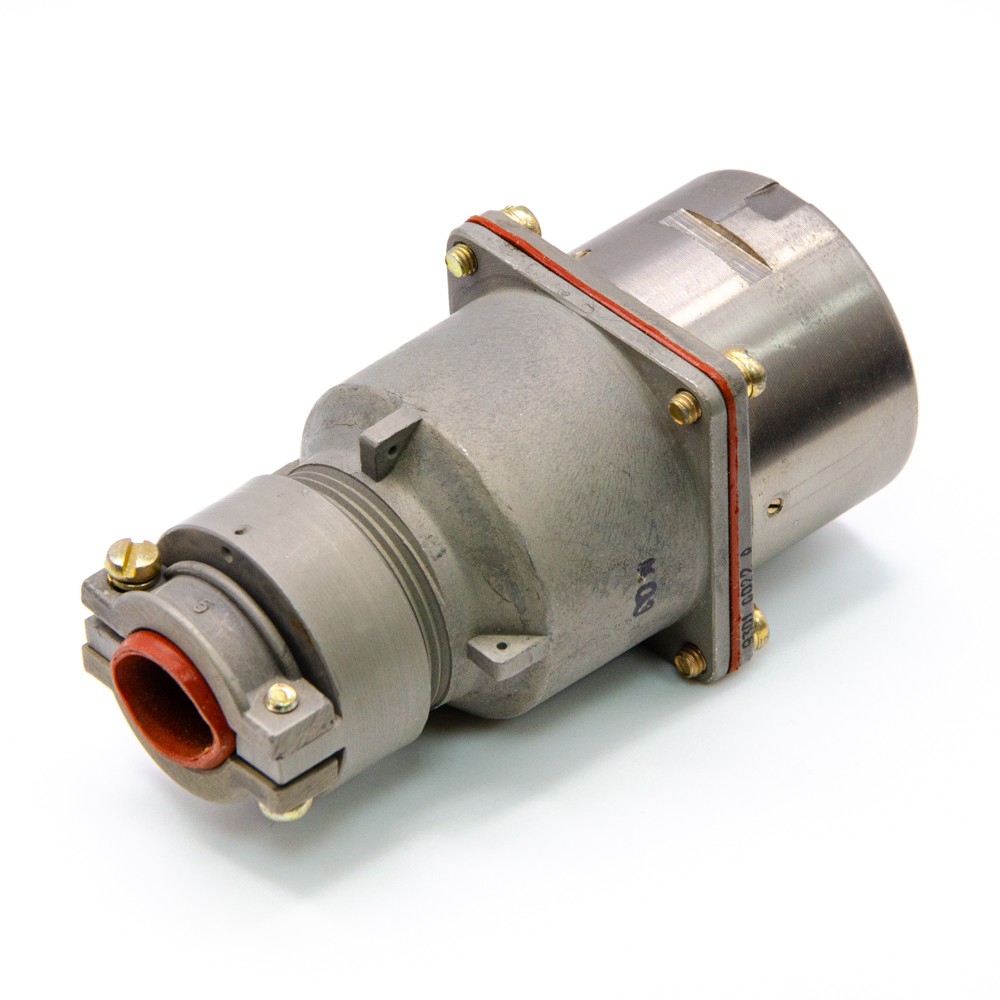

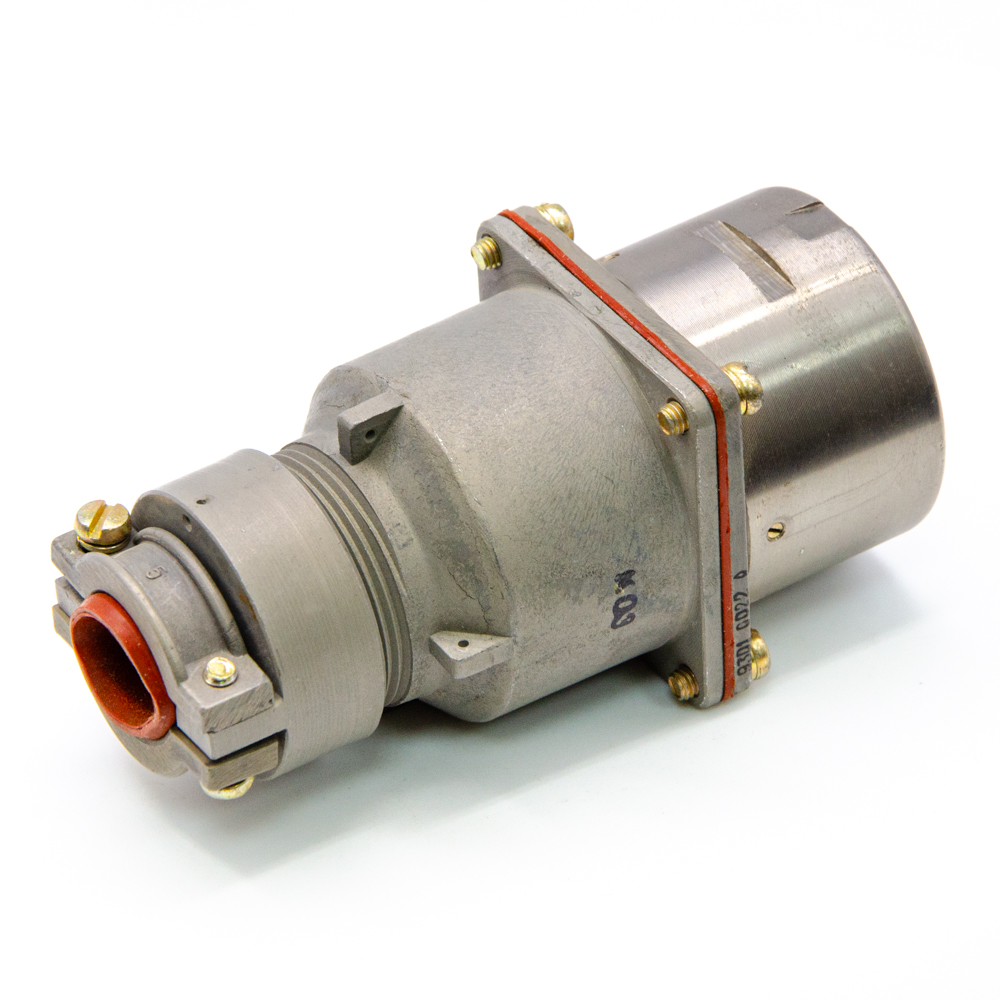

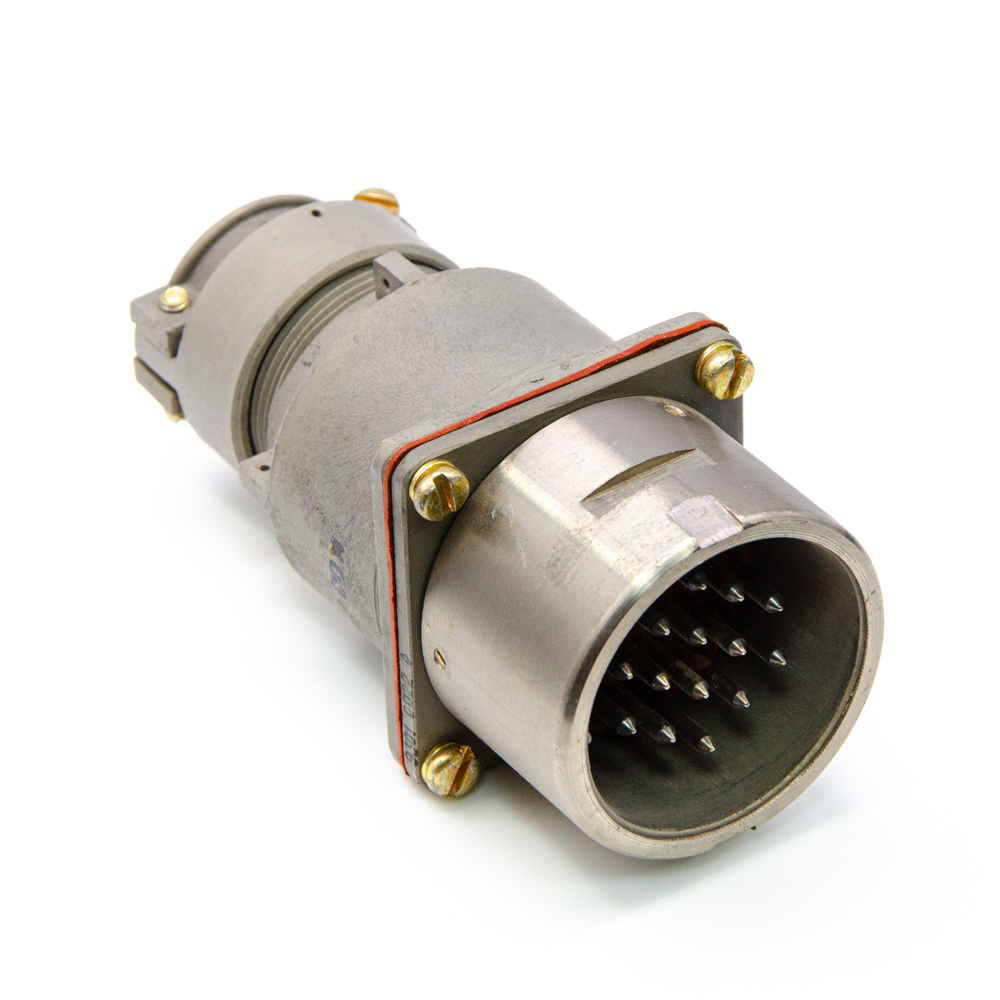

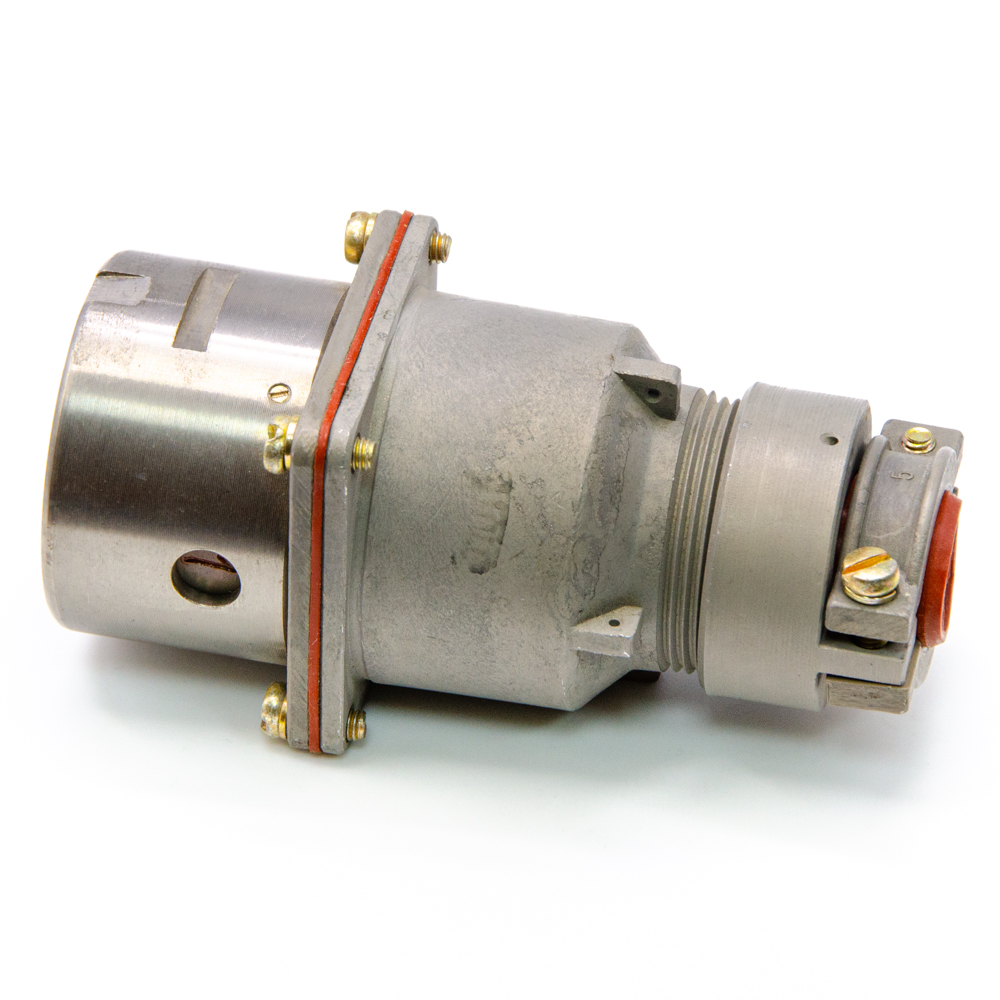

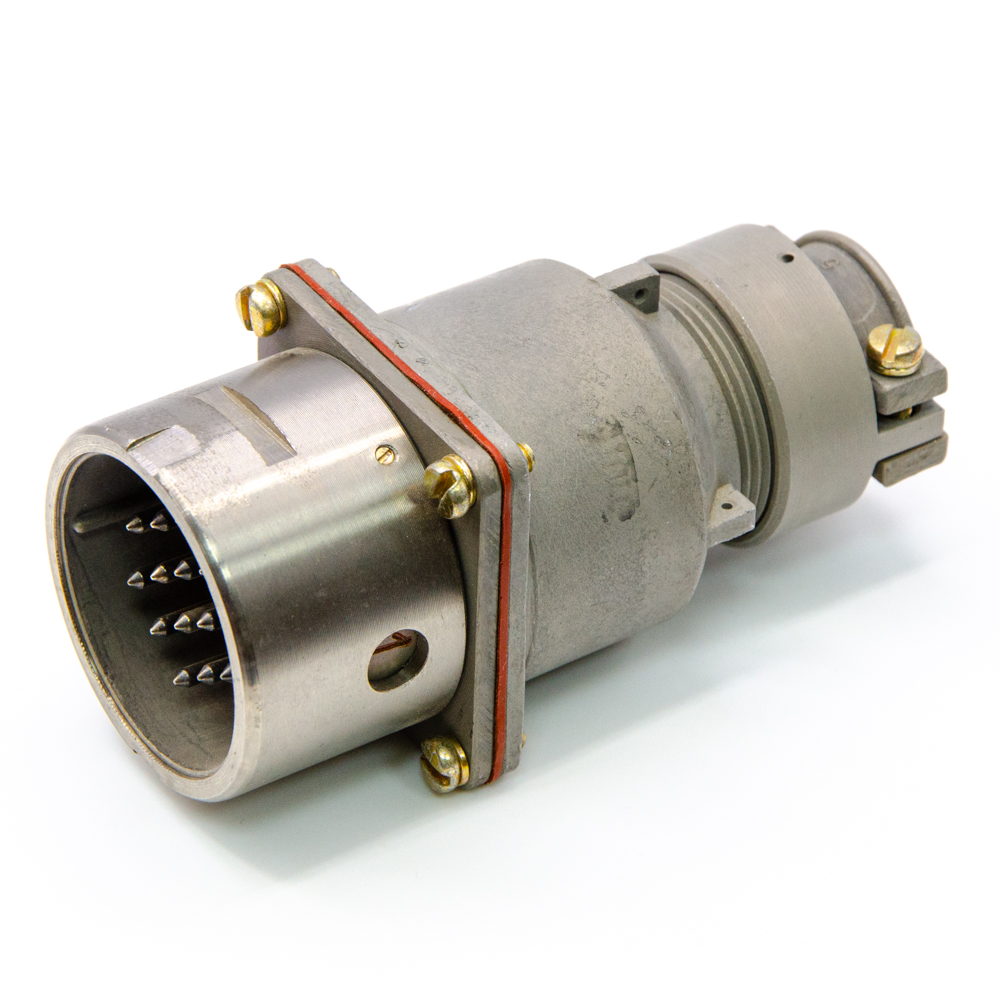

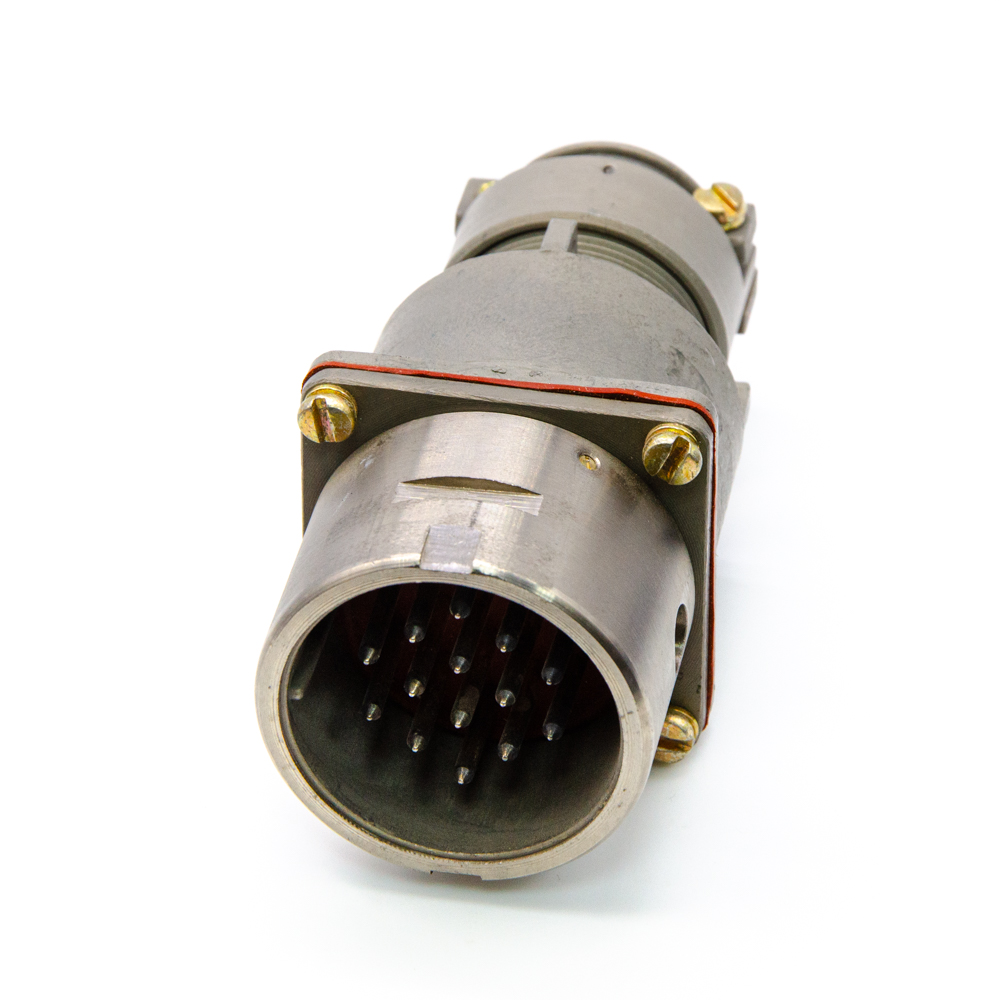

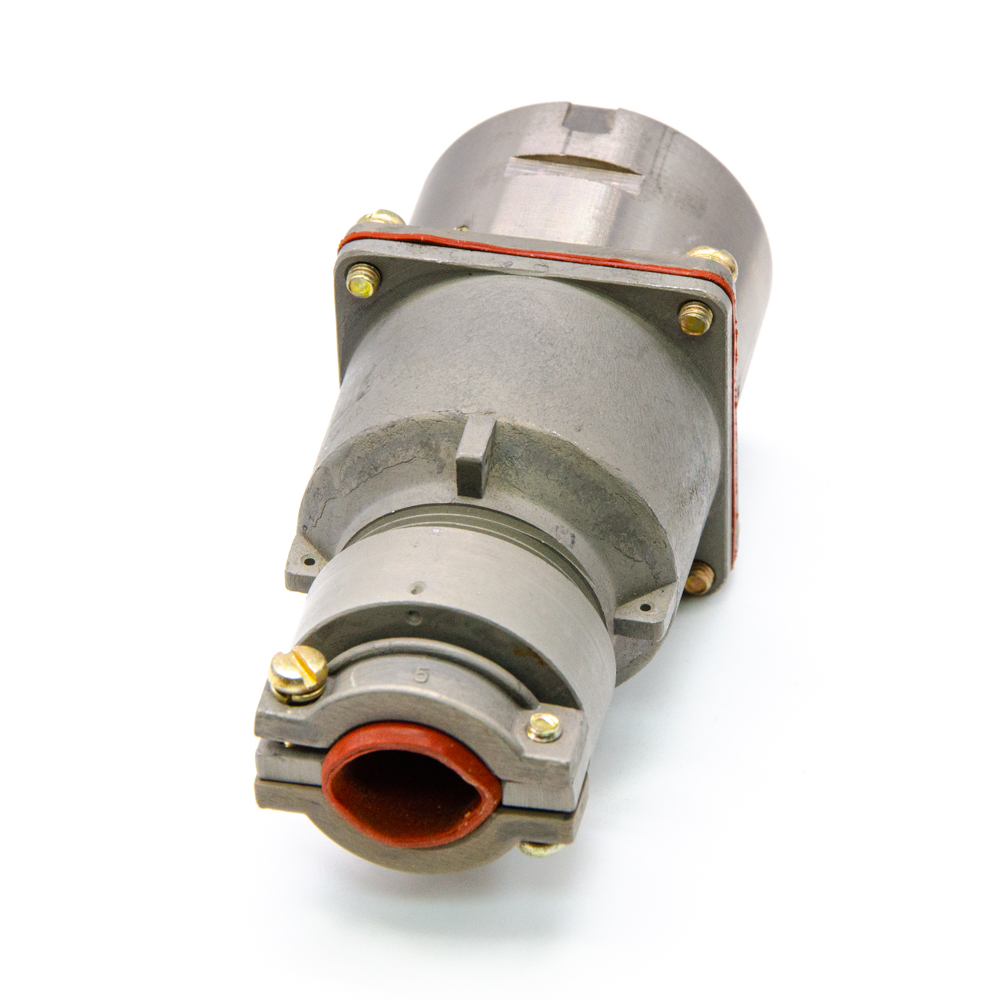

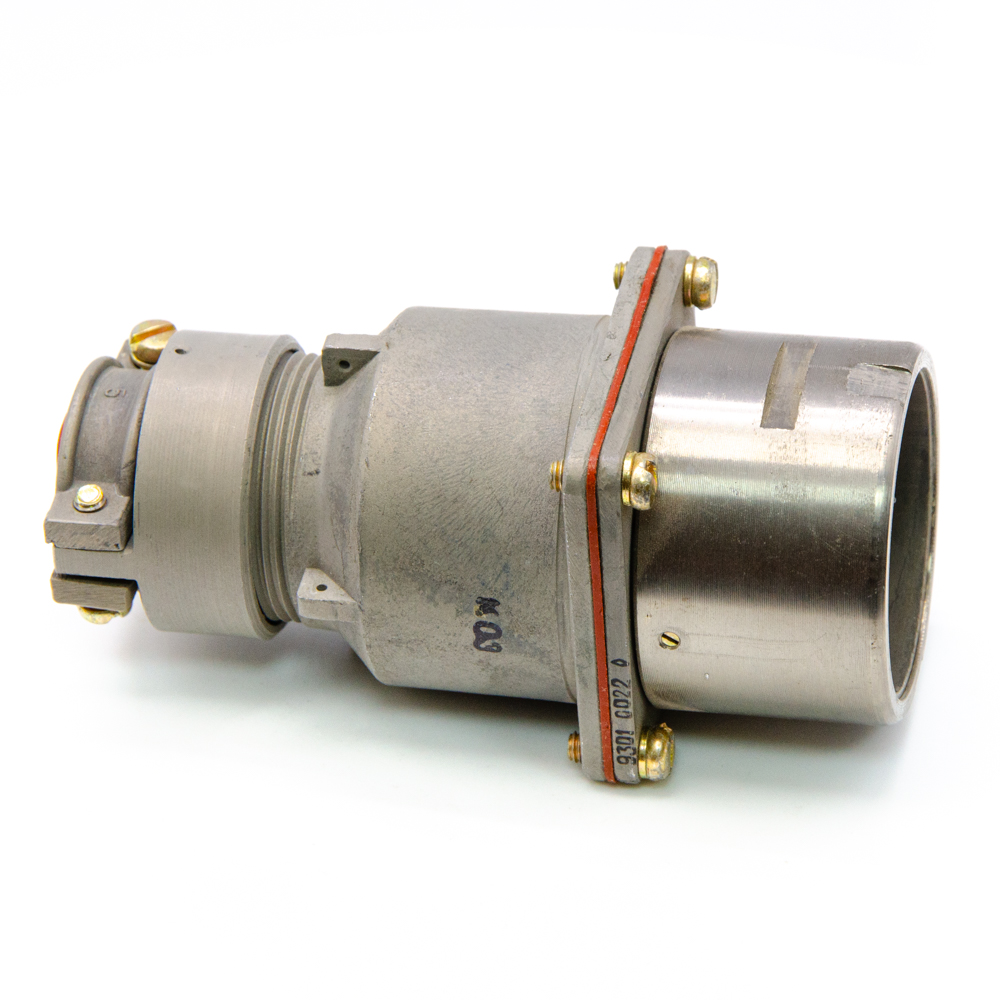

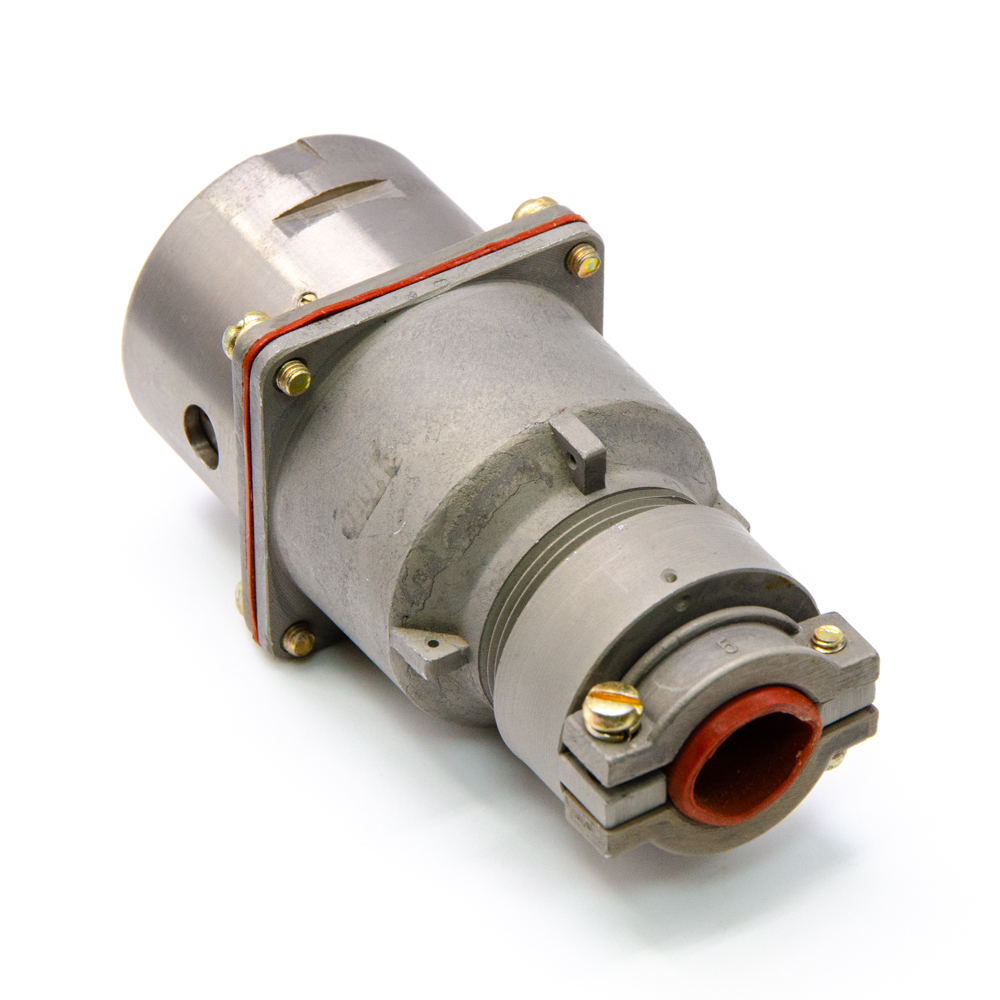

РБН2-14-18Ш2В Вилка блочная (арт. SN-7427)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Вилка РБН2-14-18Ш2В - соединитель быстросочленяемый пылебрызгозащищенный. Предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов, при напряжении до 500 В (амплитудное значение). Применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Поляризация корпуса одношпоночная. Покрытие контактов - серебро. Для наружного монтажа, во всеклиматическом исполнении. Расшифровка: РБН2 - тип; 14 - количество контактов; 18 - сочетание контактов (все контакты диаметром 2,5 мм); Ш - вилка (штырь); 2 - блочный соединитель; В - всеклиматическое исполнение.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО "Коннектор", Харьков
Страна происхождения
Дата выпуска 1993
Вид приемки i "5"- ВП, ПЗ
ТУ АВО.364.032 ТУ
Масса изделия, гр 208
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Транслитерация Plug RBN2-14-18SH2V
Нормы и требования АВО.364.032 ТУ
Дата изготовленияi 1992-2017

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Серия низкочастотных соединителей РБН2
Типономинал / Типоконструкция вилка блочная
Рабочее положение любое
Метод сочленения резьбовой
Герметичность нет
Тип контакта круглый
Диаметр контактов 2,5
Количество выводов или контактов 14
Покрытие выводов или контактов Ag (серебро)

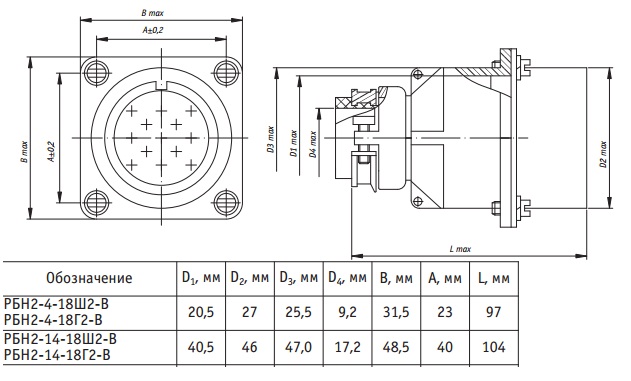

Габаритные размеры L*W*H 48х65х103
Ресурс 15000 циклов
Тип кожуха или патрубка прямой для неэкранированного кабеля
Тип контактов штырь
Гайка патрубка для неэкранированого кабеля

Технические характеристики

Диапазон рабочих частот 1 - 2000 Hz
Номинальное напряжение 500 VAC
Рабочий ток 20 A
Сопротивление изоляции 5000 MΩ
Сопротивление контактов не более 2 mΩ

Условия эксплуатации

Климатическое исполнениеi В - всеклиматическое исполнение
Интервал рабочих температур от -60 до +85°C
Минимальный срок сохраняемости, лет 15
Срок отгрузки со склада 1 день (в наличии)
