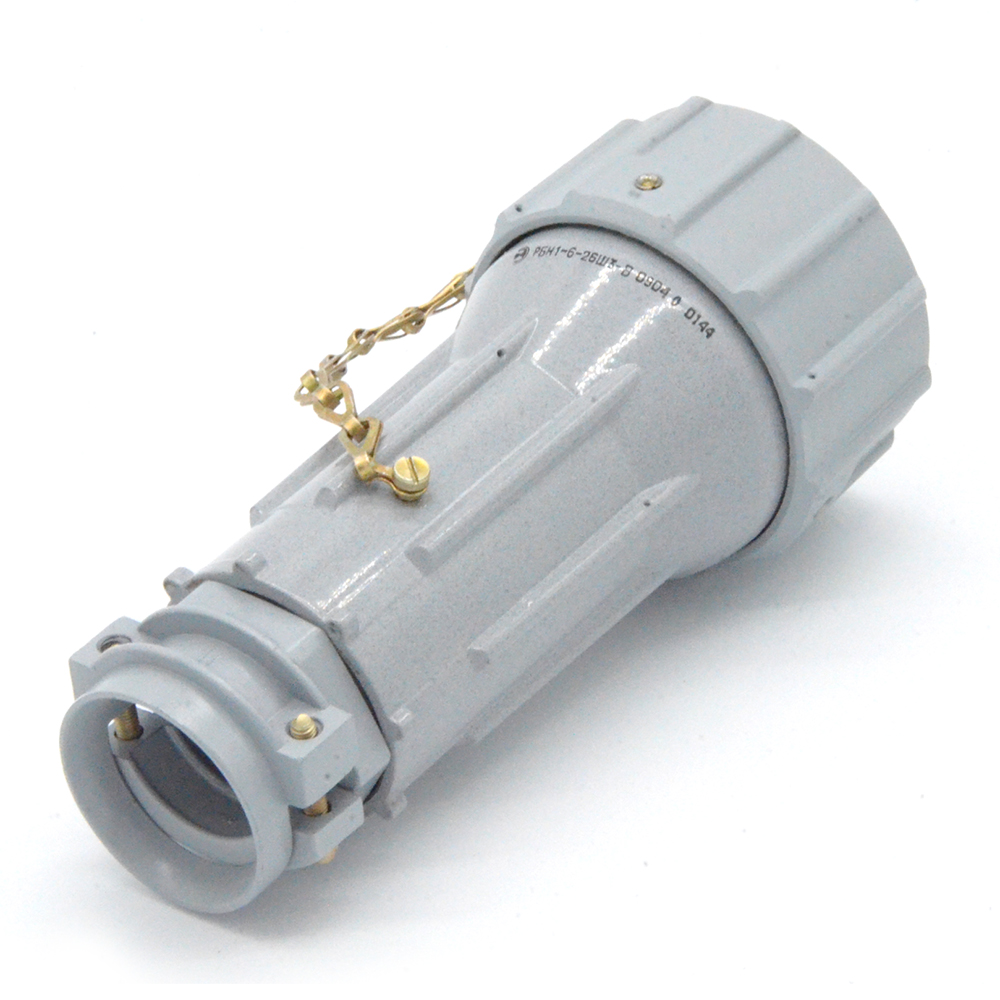

РБН1-6-26Ш3-В Вилка кабельная (арт. TM-2249)

РБН1-6-26Ш3-В Вилка кабельная - Применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. РБН1 – водонепроницаемое исполнение разъема, 6 – количество контактов, 26 – сочетание контактов (контакты диаметром 3,5; 5,5 мм), Ш – вилка, 3 - кабельная вилка для соединения "кабель - кабель", В – всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование РБН1-6-26Ш3-В Вилка кабельная
Торговая марка ПО "Коннектор", Харьков
Страна происхождения
Дата выпуска 2009
Вид приемки "5"
Масса изделия, гр 545
Состояние упаковки самоупаковка
Транслитерация RBN1-6-26SH3-V

Основные параметры

Функциональная группа Соединитель водонепроницаемый
Функциональный тип вилка
Типономинал / Типоконструкция вилка кабельная
Рабочее положение любое
Метод монтажа пайка
Метод сочленения байонетный
Тип контакта круглый
Диаметр контактов 3,5; 5,5 mm
Количество выводов или контактов 6
Покрытие выводов или контактов Ag (серебро)

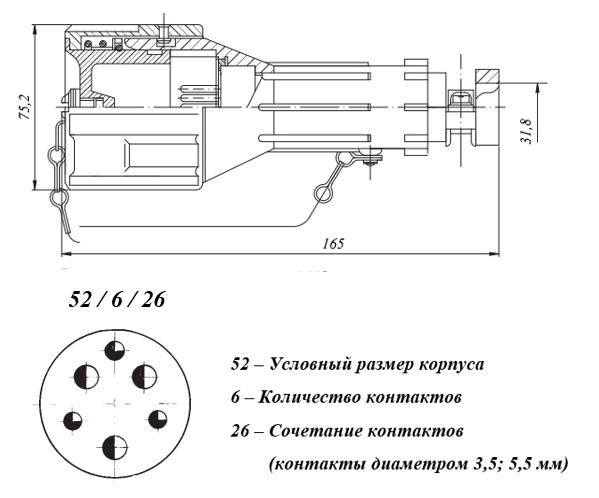

Габаритные размеры L*W*H 165х75,2х75,2 mm
Фактическая маркировка РБН1-6-26Ш3-В
Цвет изделия серый
Тип кожуха или патрубка прямой для неэкранированного кабеля

Технические характеристики

Номинальное напряжение 700 V
Рабочий ток 22.5-25 A - для контактов Ø 3.5 mm; 50 A - для контактов Ø 5,5 mm
Сопротивление изоляции 50 000
Сопротивление контактов не более 2 mΩ - для контактов Ø 3,5 mm; 1 mΩ - для контактов 5.5 mm

Условия эксплуатации

Климатическое исполнение В - всеклиматическое исполнение
Интервал рабочих температур от 0 до +95°C
Минимальный срок сохраняемости, лет 25
Срок отгрузки со склада Уточнить у менеджера
