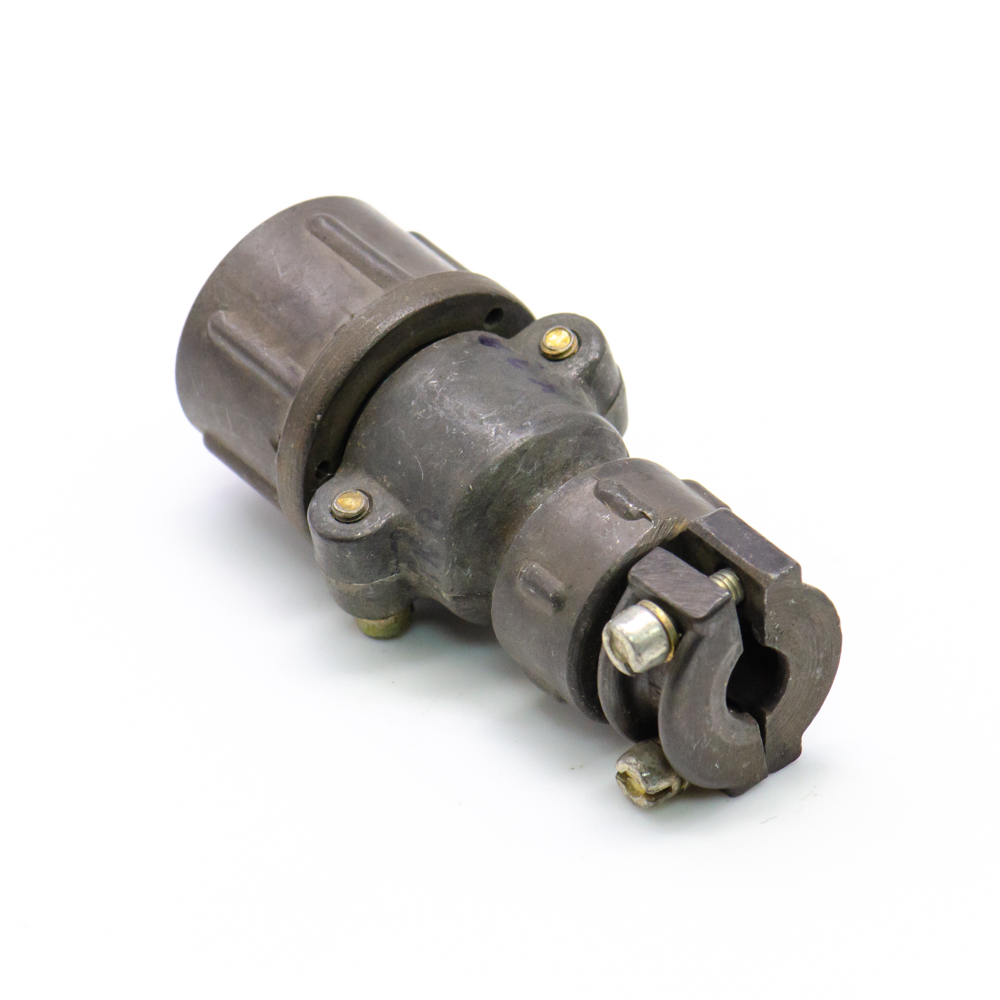

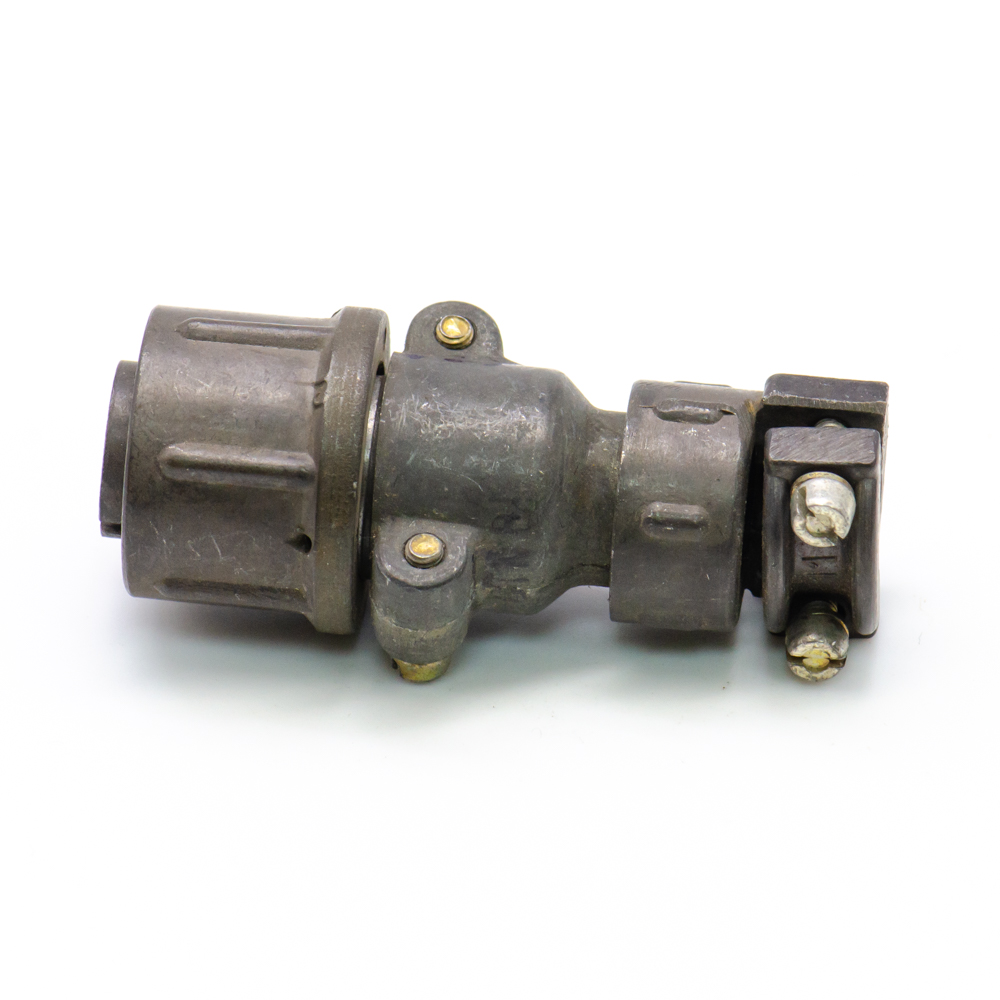

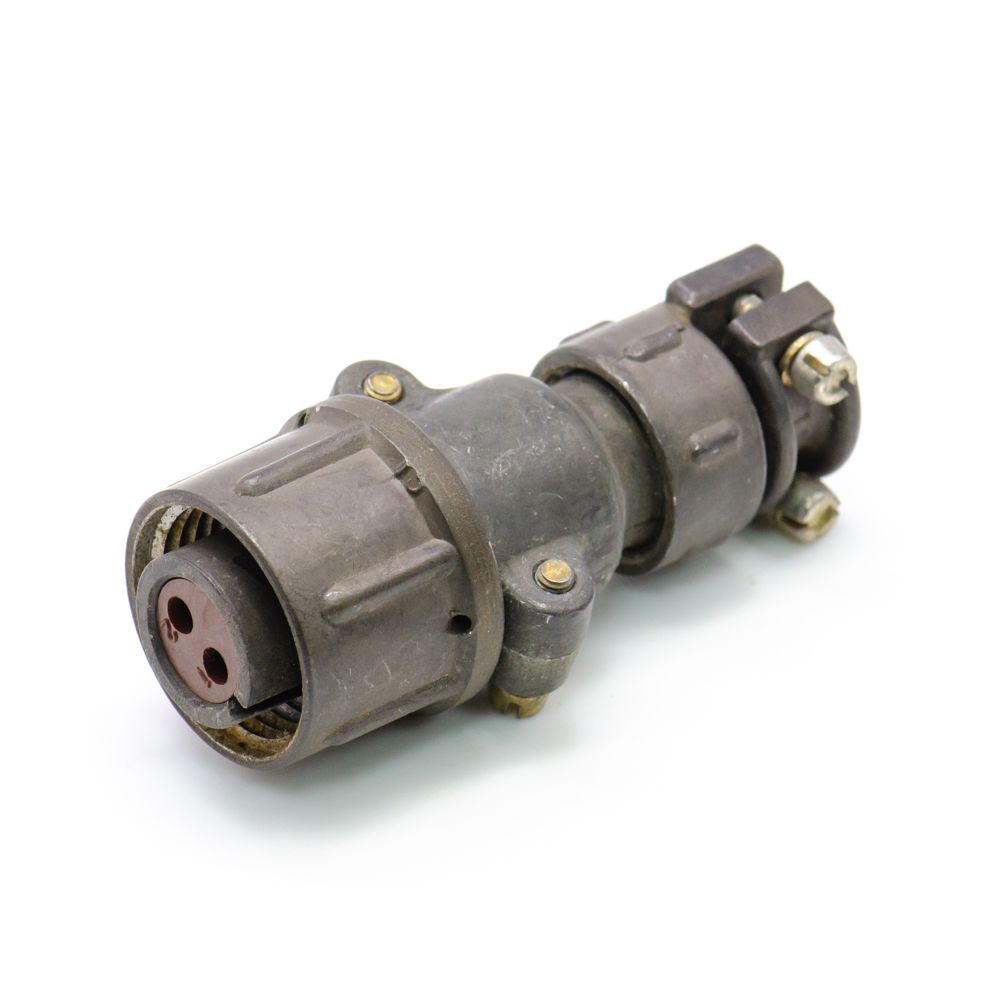

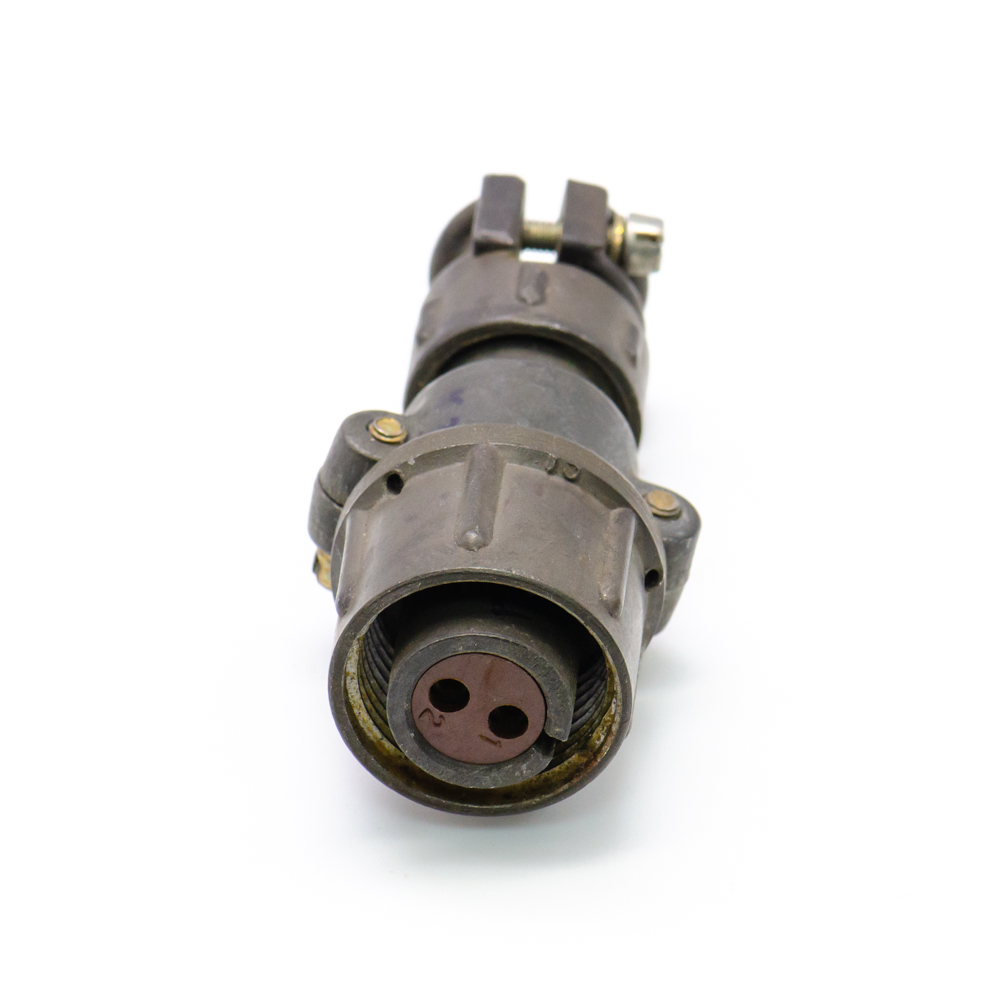

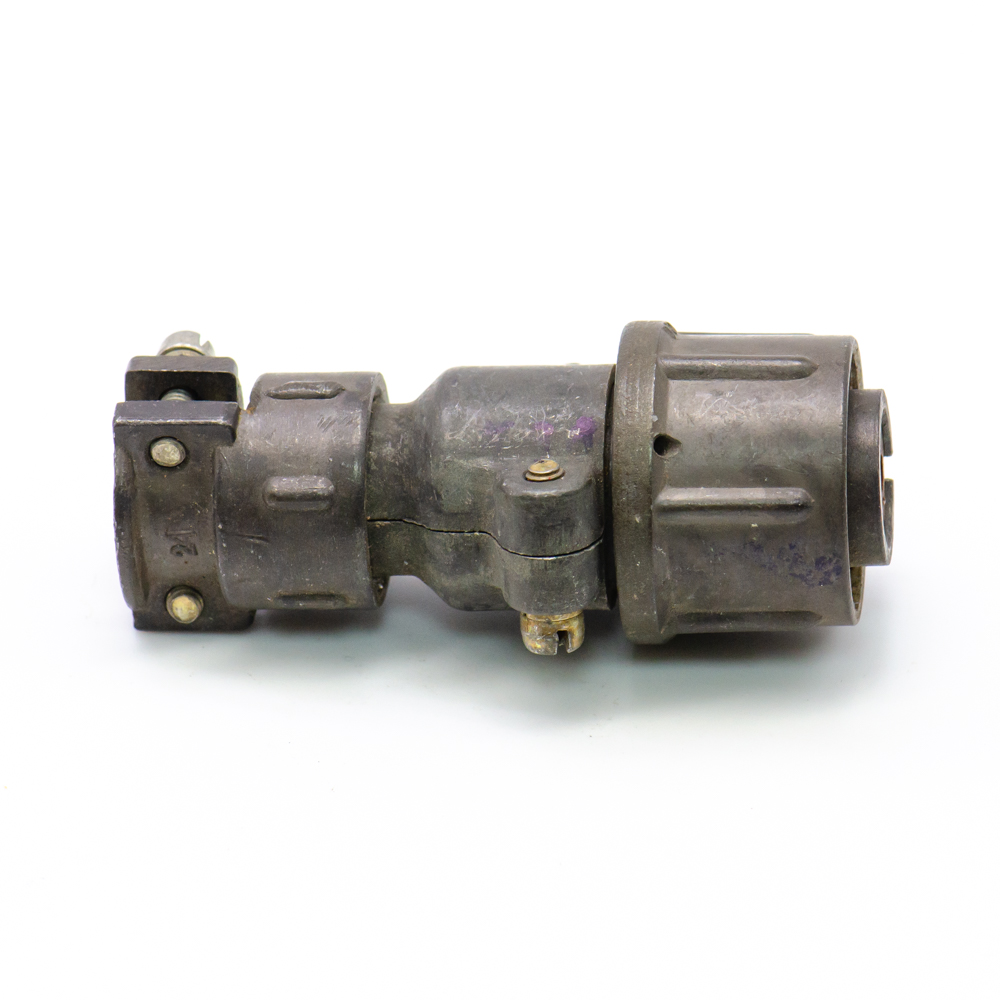

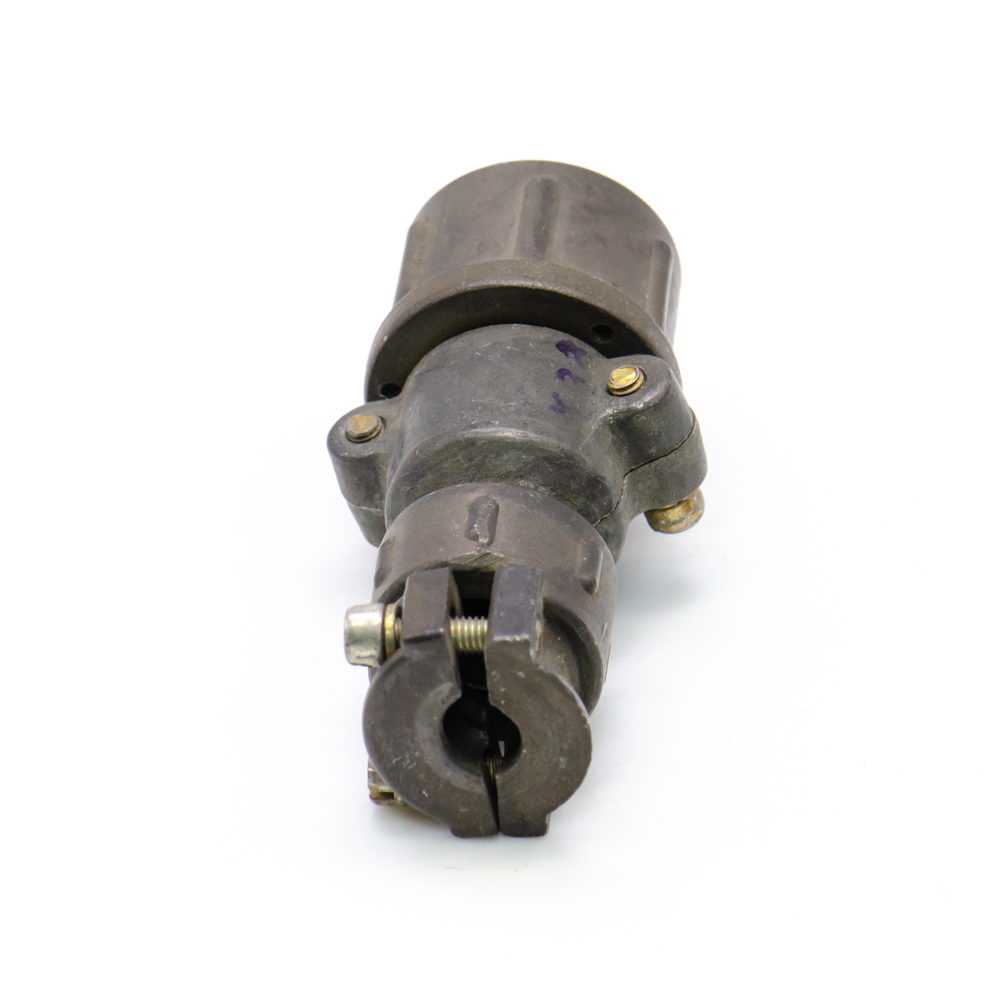

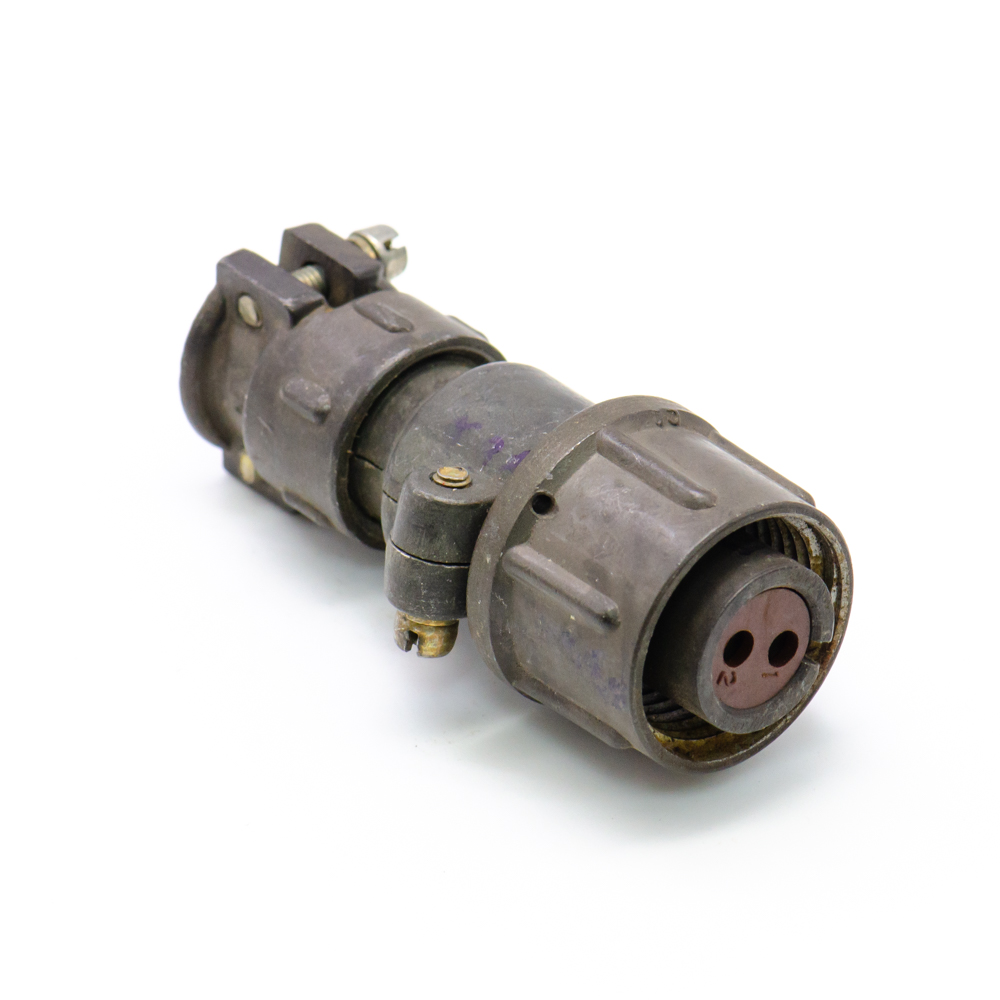

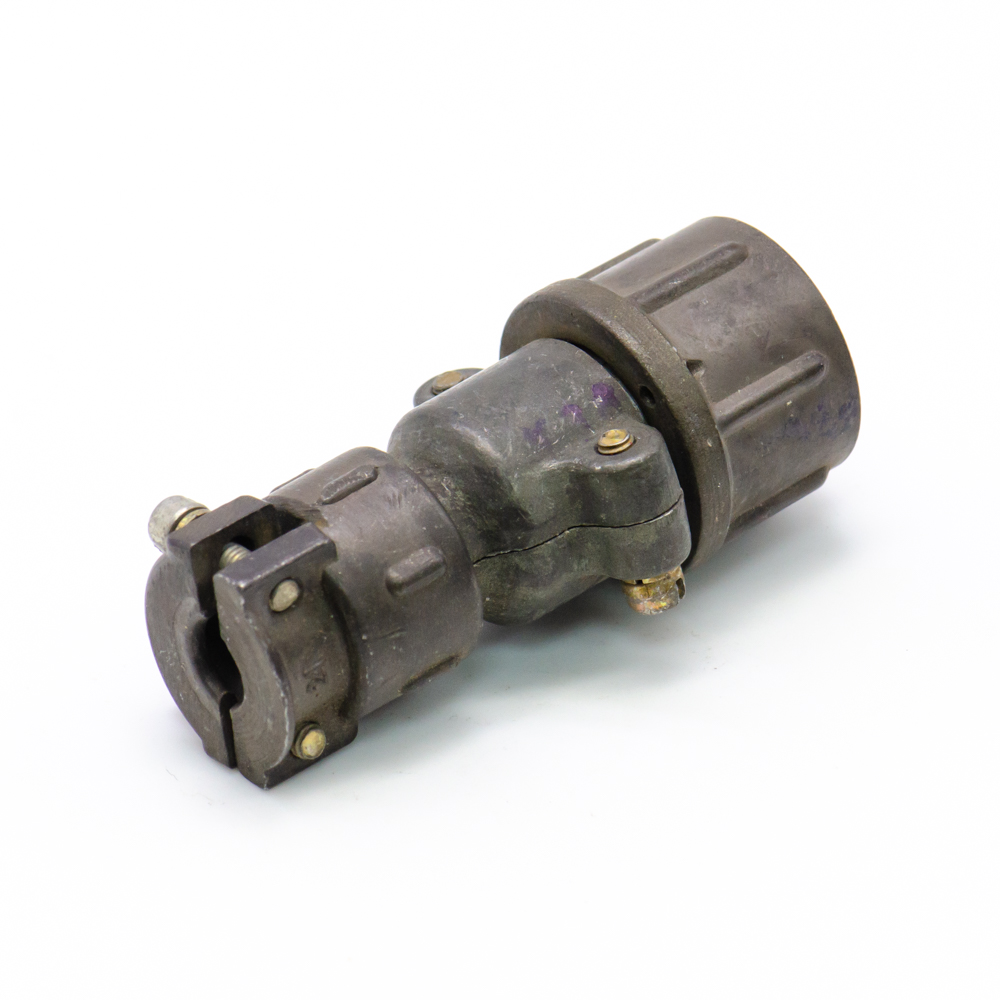

ШР16П2НШ5 Розетка кабельная (арт. OP-670)

Распродажа

Успей купить

Освобождаем полки

Товар на ликвидации

Отдаем за бесценок

Cкидки 20%

Cкидки 30%

Cкидки 50%

Cкидки 70%

Cкидки 90%

Купить со скидкой

к сравнению отложить

ПО "Коннектор", Харьков

СССР

Артикул (ID): OP-670

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1986
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "9"- ОС
ТУ бРО.364.028ТУ

Подробная документация

ID: 232268

На складе 1 шт

Цена от
Включая НДС
540 ₽
1 шт. 540 ₽

Количество

Быстрый заказ

Соединитель ШР16П2НШ5   предназначен для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) токов при напряжении до 850 В ( амплитудное значение ).
Температура среды  - от -60оС до +60оС
Атмосферное давление , Па – 1,3*10(-4)
Диапазон рабочих частот , Гц - 1-5000
Максимальная токовая нагрузка на 1 контакт :
d  -  1,5 мм = 20 А
Максимальная токовая нагрузка на весь соединитель - 20 А.
Поляризация  корпусов одношпоночная.
Покрытие контактов - серебро. Вся дополнительная информация находится во влажении на товар, см. pdf-файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	ПО "Коннектор", Харьков
Страна происхождения	СССР
ТУ	бРО.364.028ТУ
Вид приемки i	"9"- ОС
Масса изделия, гр	39
Дата выпуска	1986
Вид упаковки	самоупаковка
Дата изготовленияi	1976-1991
Нормы и требования	бРО.364.028ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	розетка кабельная
Серия низкочастотных соединителей	ШР
Условный размер корпуса	16
Количество выводов или контактов	2
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	ОСШР16П2НШ5
Цвет изделия	темно-серый

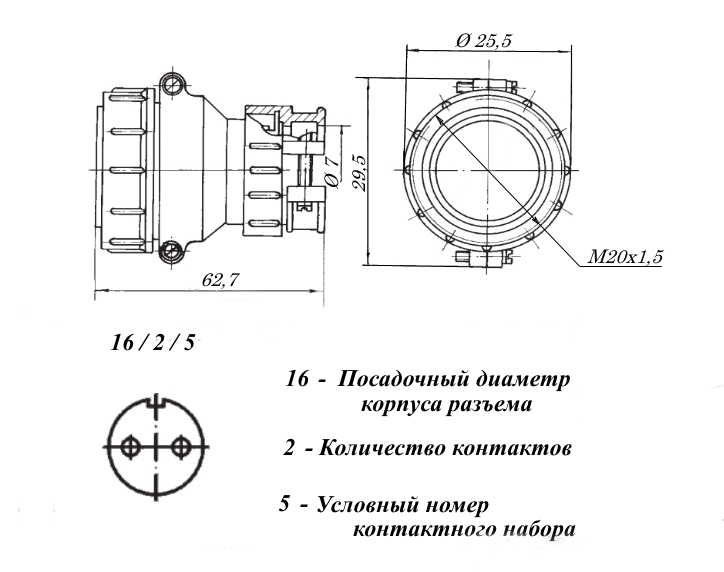

Габаритные размеры LWH	26*60
Материал вставки (изолятора)	карболит
Тип контактов	гнездо
Гайка патрубка	для неэкранированого кабеля
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	2,5 mΩ
Номинальное напряжение	850 V
Рабочий ток	20 A
Сопротивление изоляции	5000 MΩ

Условия эксплуатации

Интервал рабочих температур	от -60 до +60°С
Атмосферное давление	1,3х10⁻⁴ Pa
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ 2.1
