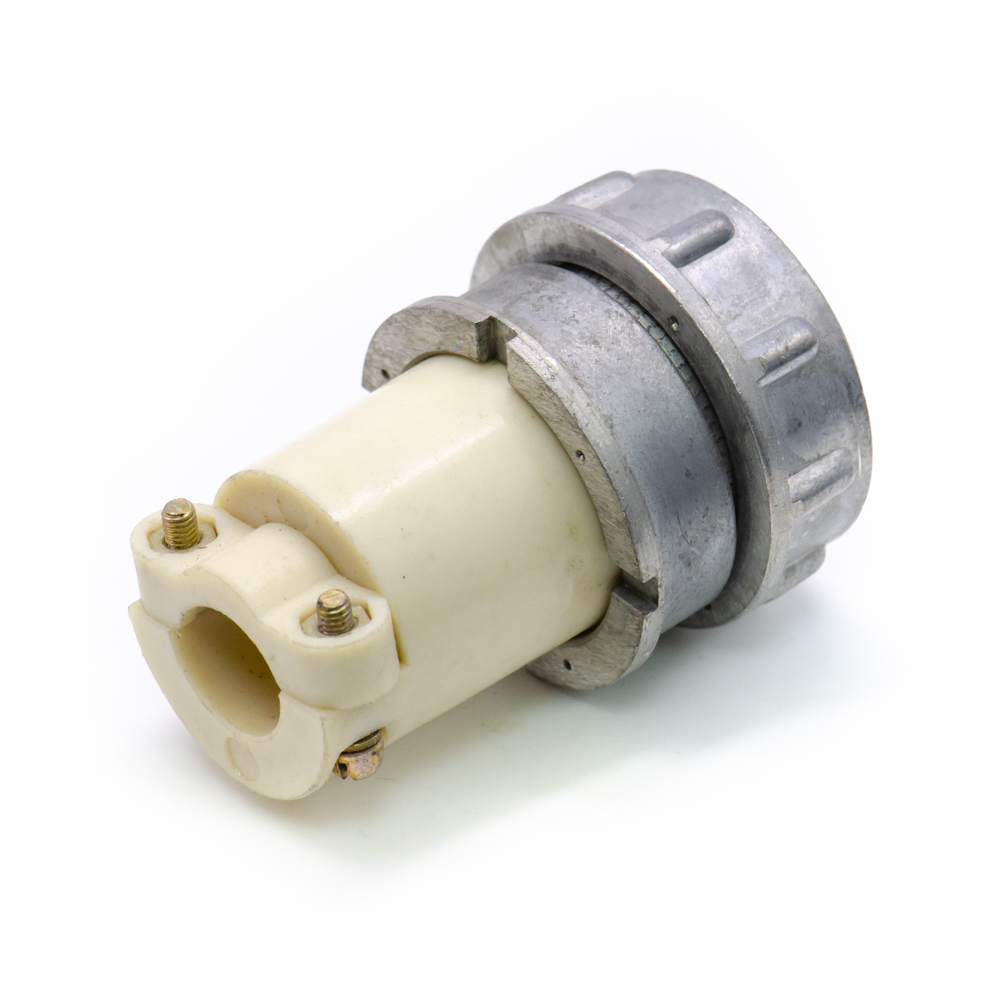

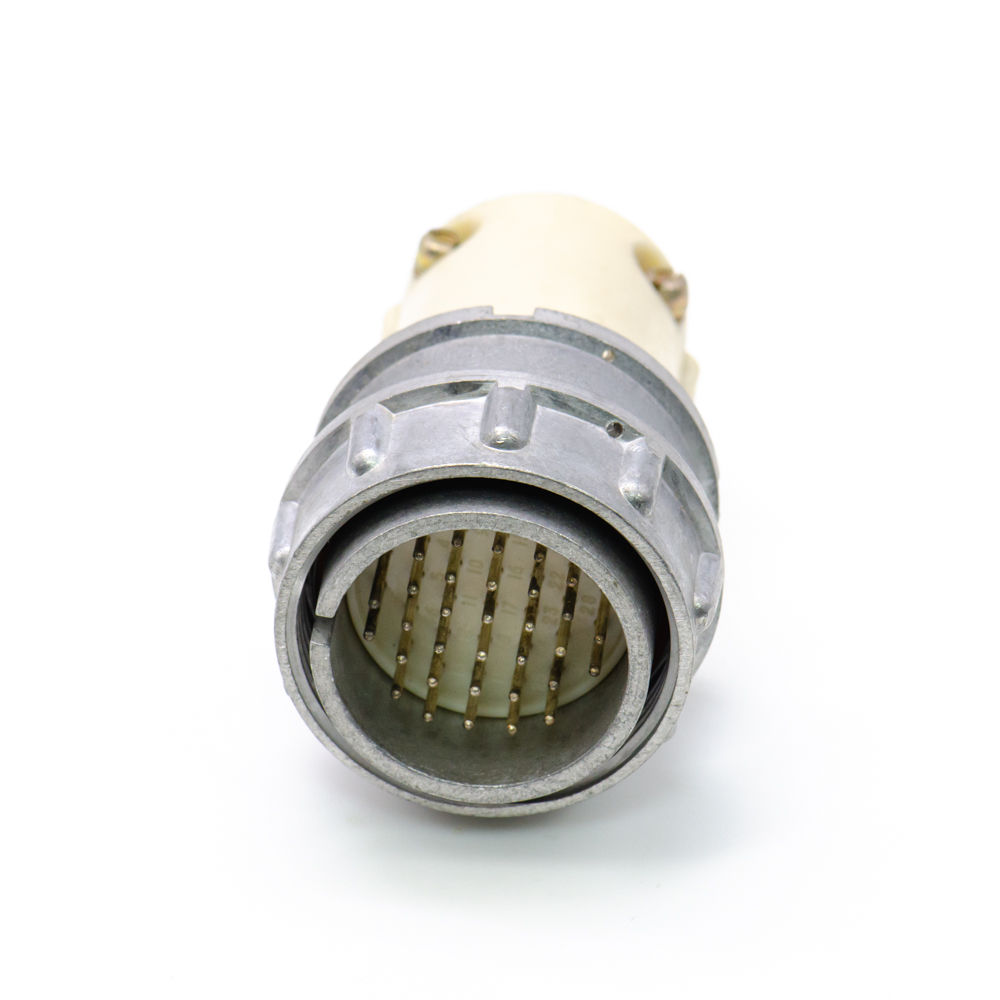

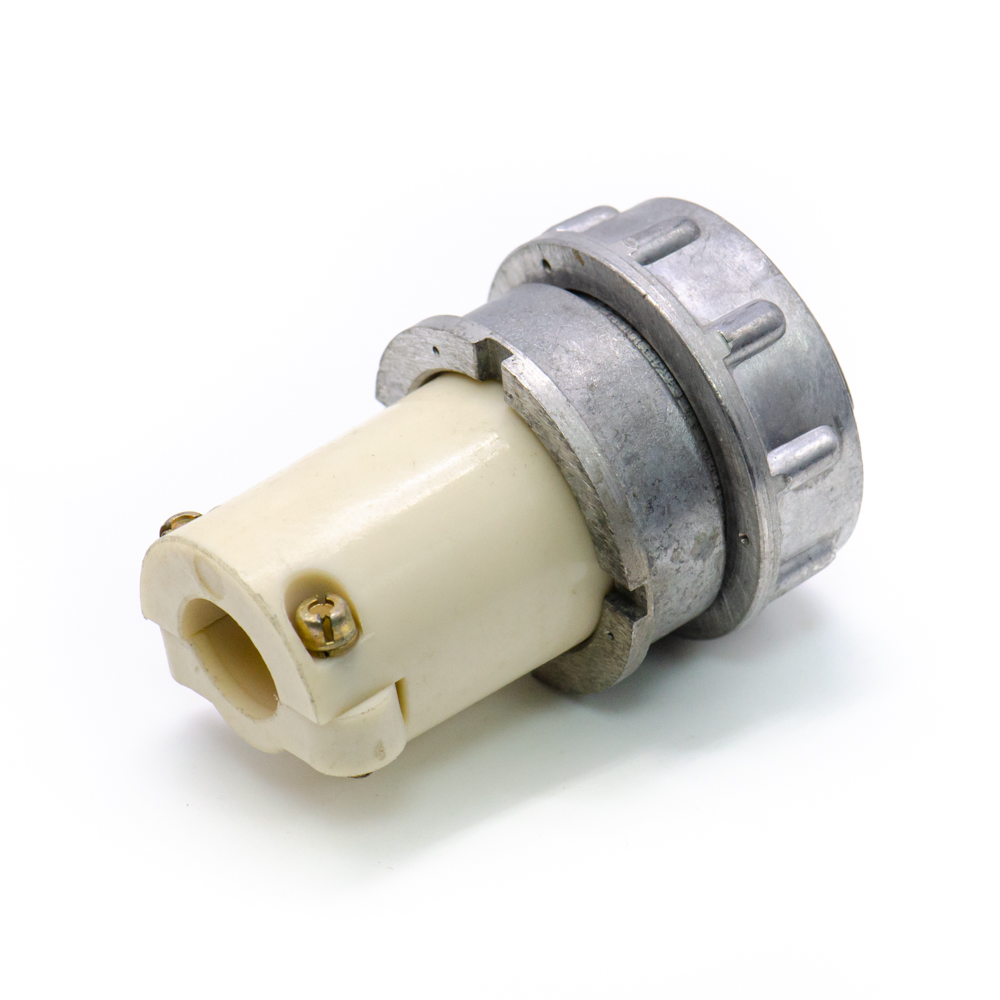

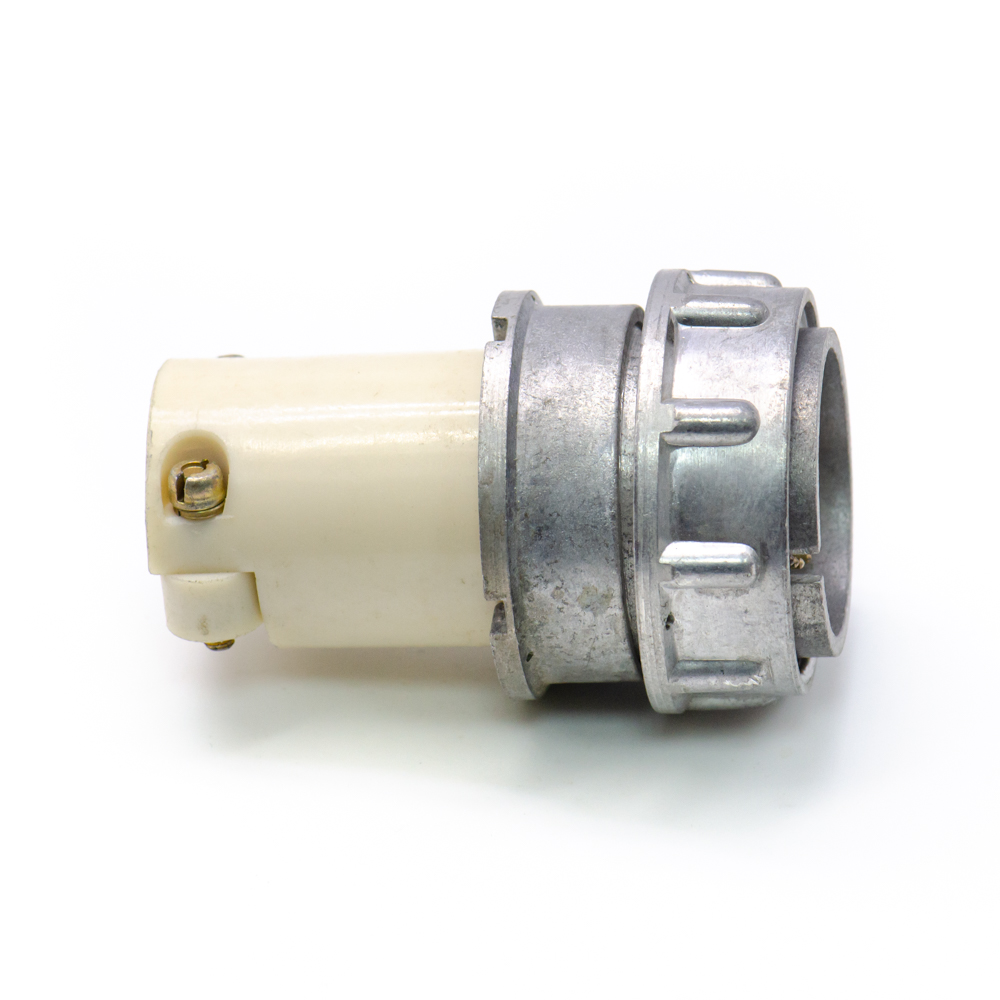

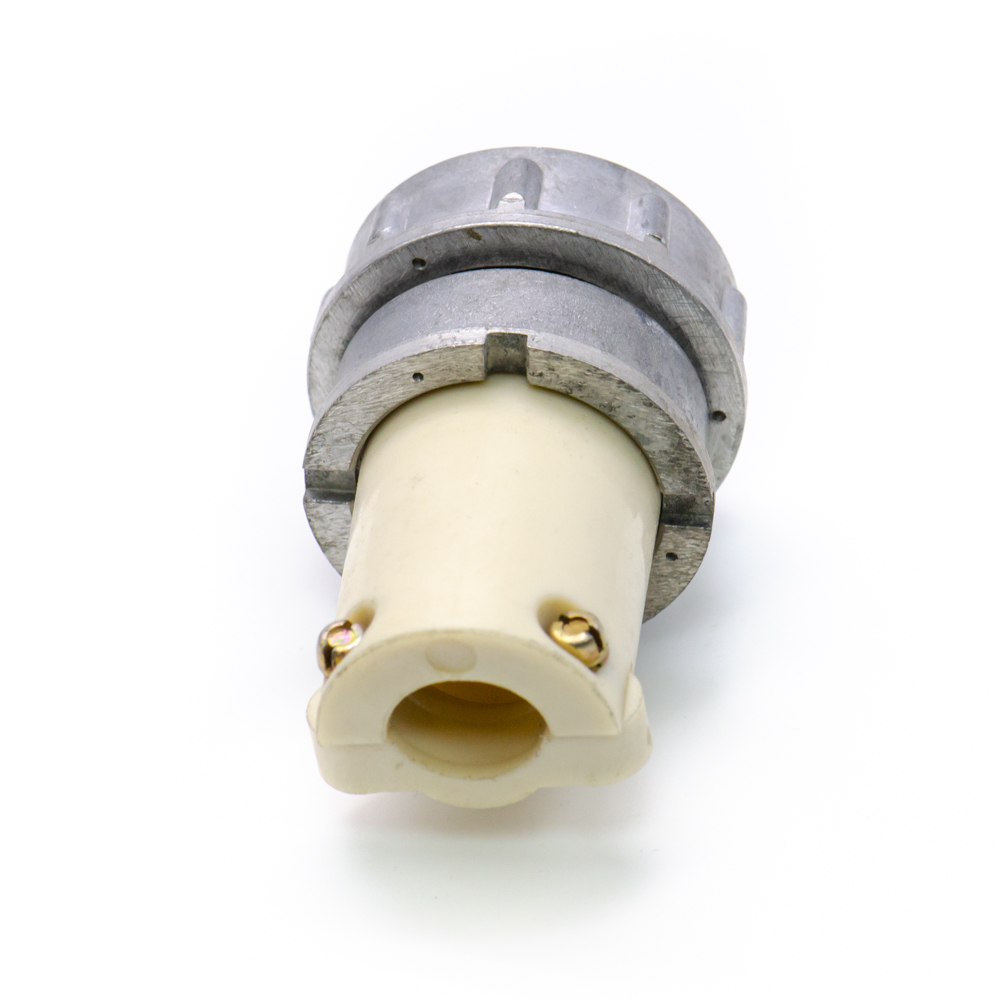

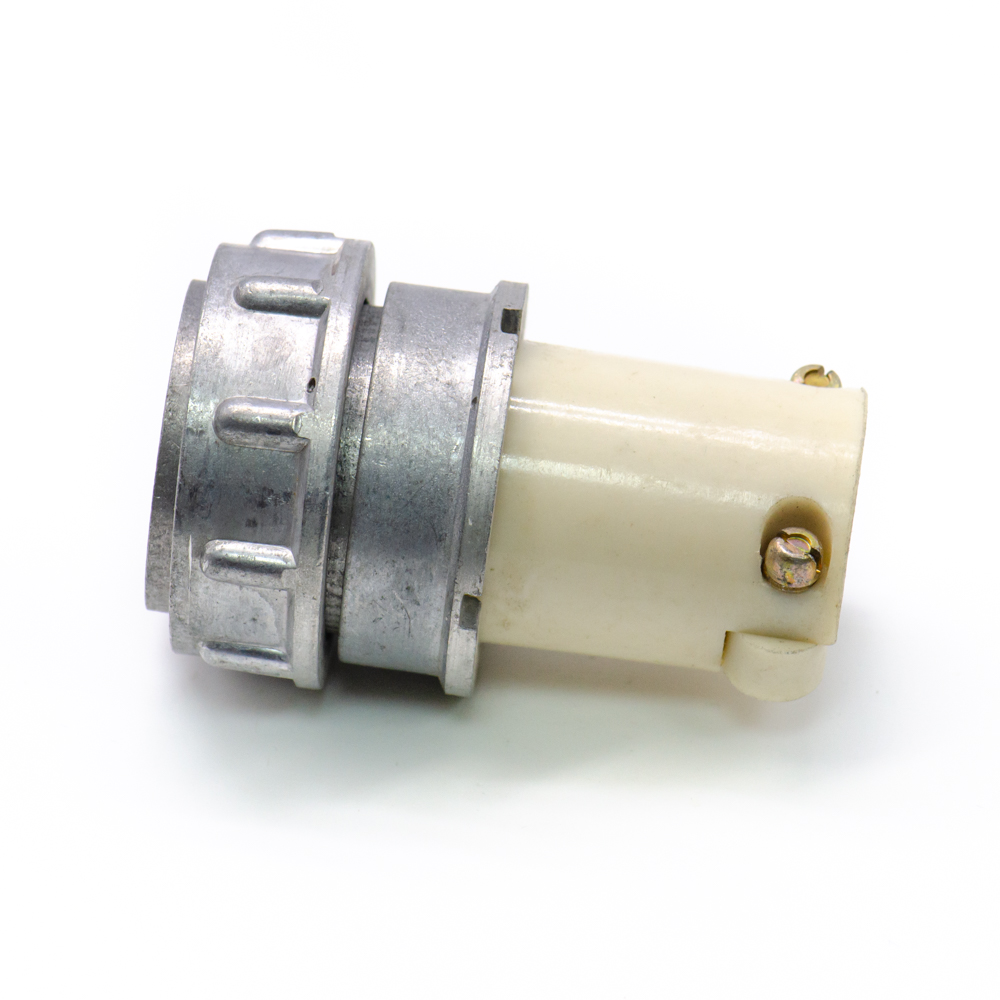

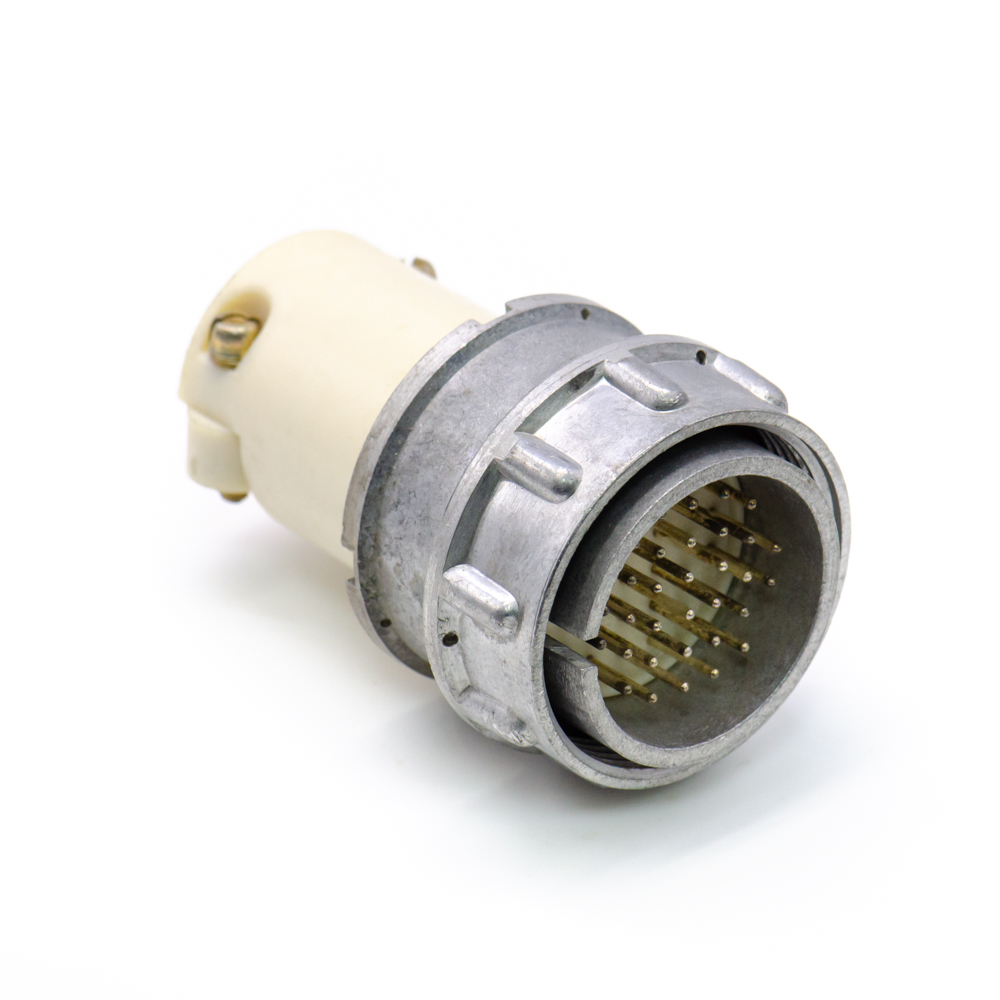

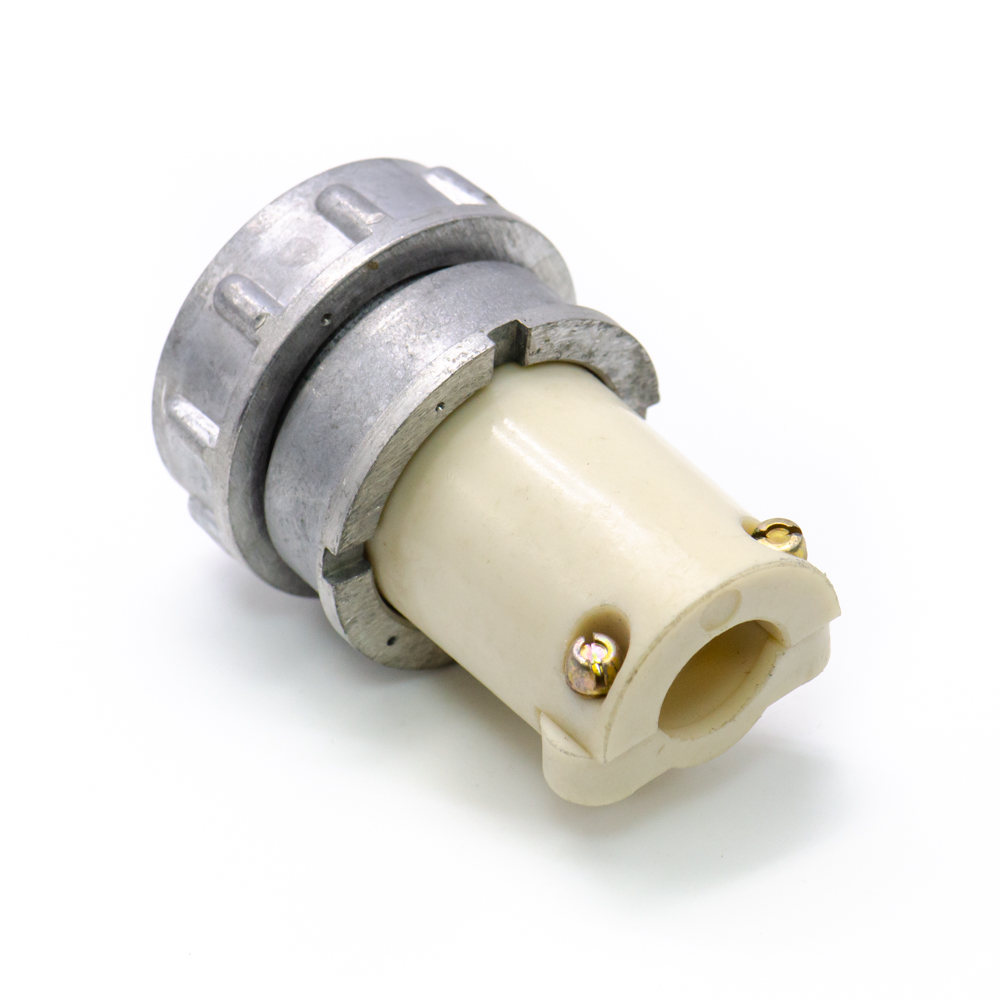

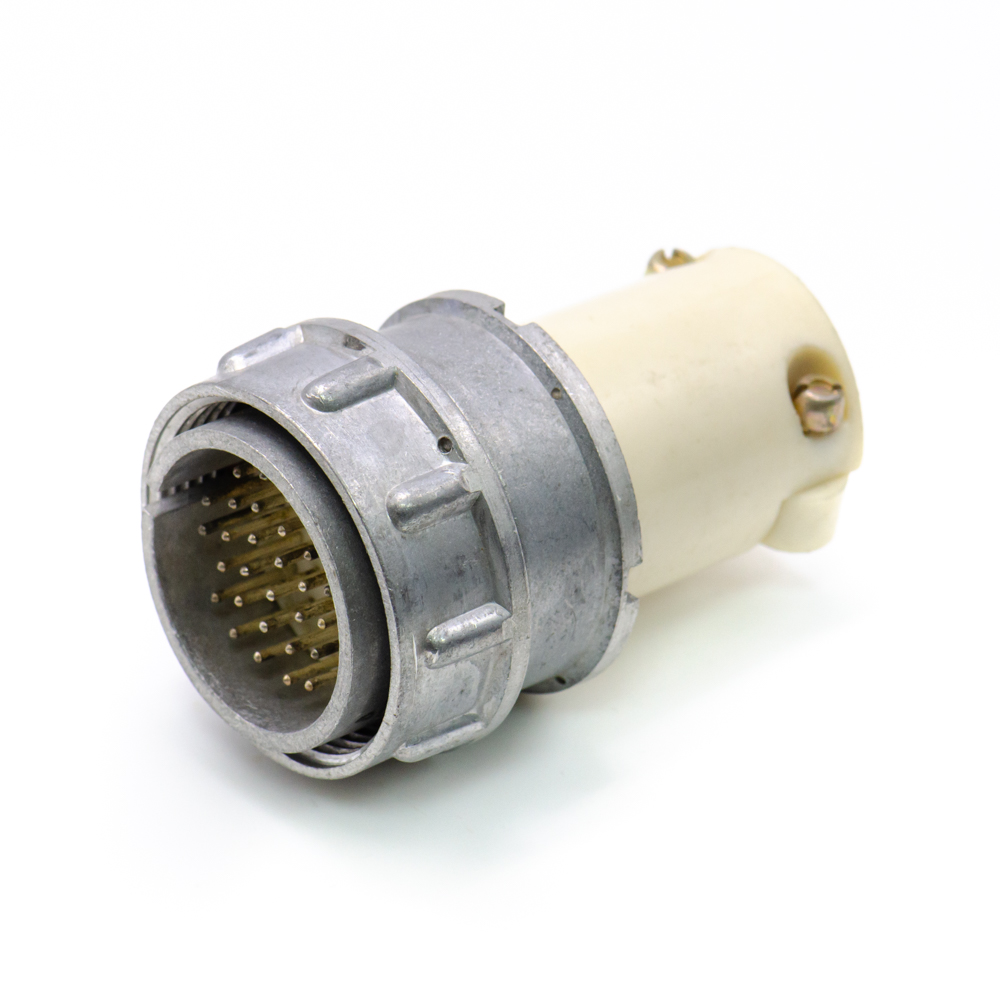

ОНЦ-РГ-09-32/30-В12 Вилка кабельная с прямым кожухом (арт. KP-9037)

СССР
Артикул (ID): KP-9037
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ бРО.364.082ТУ
Подробная документация
ID: 497128
На складе 35 шт
  • Цена от
    Включая НДС
     515 ₽
  • 1 шт. 550 ₽
  • от 5 шт. 515 ₽
Количество
Быстрый заказ

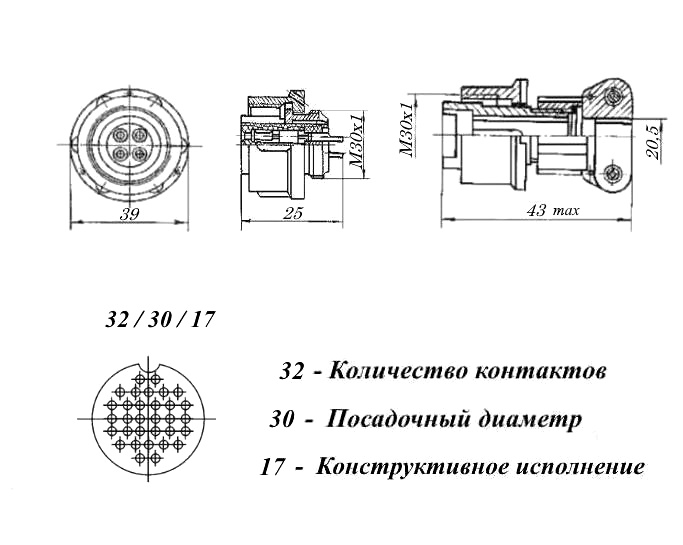

Розетка ОНЦ-РГ-09-32/30-В12 соединитель электрический низкочастотный цилиндрический. Предназначена для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Сочленение разъемов - резьбовое, поляризация корпусов одношпоночная. Расшифровка: ОНЦ-РГ-09 - тип соединителя; 32 - количество контактов; 30 - условный размер корпуса; В - вилка; 12 - кабельная часть неэкранированная с прямыи кожухом (патрубком). Покрытие контактов - серебро. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка Аркалыкский завод «Арна», г. Аркалык
Страна происхождения СССР
ТУ бРО.364.082ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 48
Дата изготовленияi 1976-1991
Транслитерация ONTS-RG-09-32/30-V12
Состояние упаковки самоупаковка
Нормы и требования бРО.364.082ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей ОНЦ-РГ-09
Условный размер корпуса 30
Типоразмер корпуса отечественный 30
Количество выводов или контактов 32
Условный номер контактного набора 1 - все контакты Ø 1 mm
Покрытие выводов или контактов Ni (никель)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Поляризация корпуса одношпоночная
Метод монтажа объемный
Фактическая маркировка ОНЦ-РГ-09-32/30-В12
Цвет изделия серый
Габаритные размеры L*W*H 59х40 mm
Материал вставки (изолятора) пластмасса
Гайка патрубка для неэкранированого кабеля
Тип контактов штырь
Герметичность нет

Техническая информация

Сопротивление контактов не более 50 mΩ
Номинальное напряжение 500 VAC
Рабочий ток 5 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/с²
Ускорение при механическом ударе многокр. действия 400 m/с²

Условия экплуатации

Минимальная наработка при температуре max +100°С 10 000 час.
Интервал рабочих температур от -60 до +70°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
ОНЦ-РГ-09-32/30-В12 Вилка кабельная с прямым кожухом   (datasheet)
