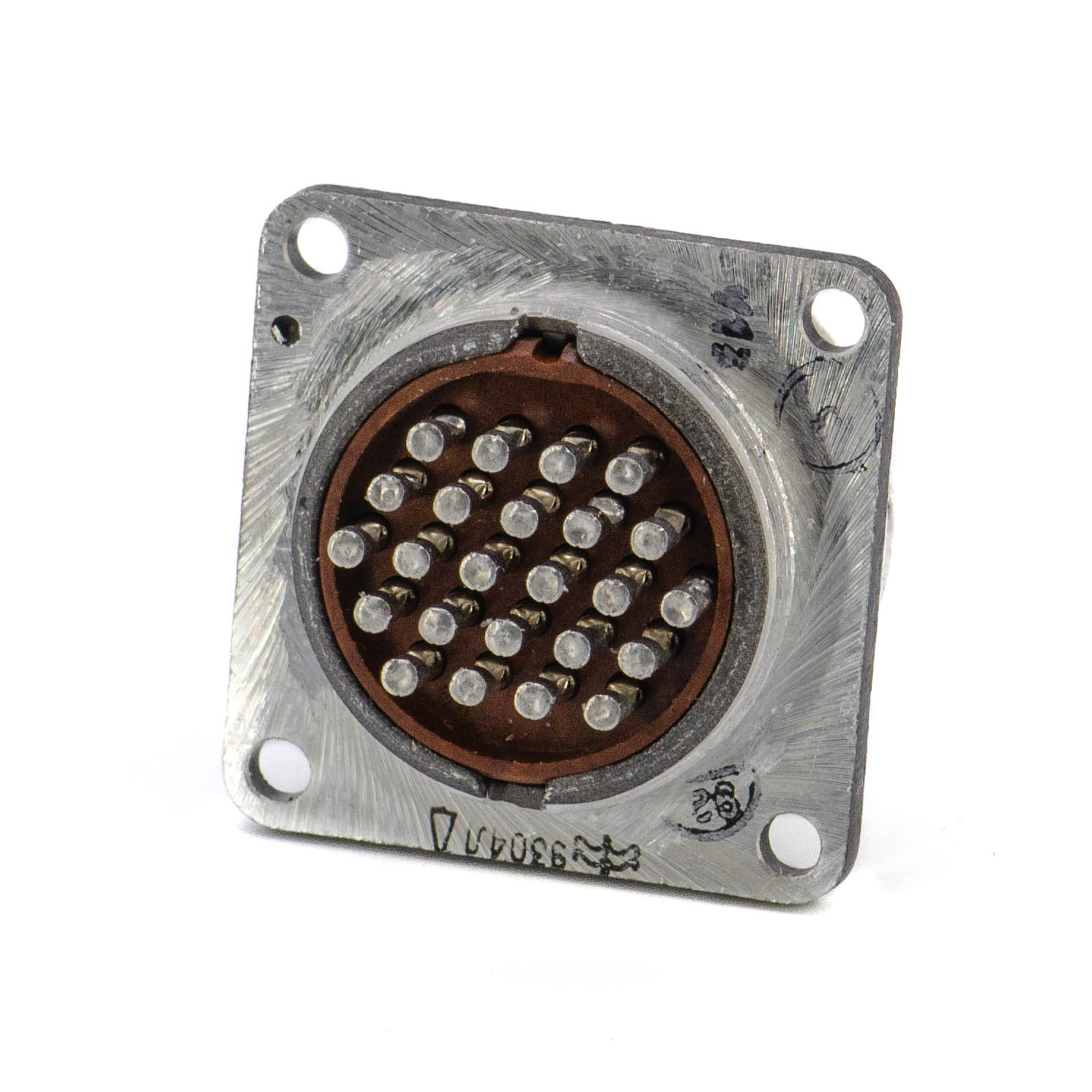

| Наименование | ОНЦ-РГ-09-24/30-Р1 Розетка блочная карболит, бР0.364.082ТУ |
| Торговая марка |
АО «Завод Элекон»
|
| Страна происхождения |
|
|---|---|
| Вид приемки i | "1"- ОТК |
| Масса изделия, гр | 13 |
| Дата изготовленияi | 1992-1999 |
| Транслитерация | ONTs-RG-09-24/30-R1 Block socket carbolite, bR0.364.082TU |
| Доупаковка | промасленная бумага |
| Состояние упаковки | самоупаковка |
| Нормы и требования | бР0.364.082ТУ |
| Код ТНВЭД | 8536508008 |
| Функциональная группа | соединители |
| Функциональный тип | цилиндрический низкочастотный |
| Типономинал / Типоконструкция | розетка блочная |
| Серия разъемов | ОНЦ-РГ-09 |
| Условный размер корпуса | 30 |
| Количество контактов | 24 контакта |
| Материал контактов | латунь |
| Покрытие контактов | Ni (никель) |
| Вид корпуса | Б - приборный |
| Вид патрубка | нет |
| Сочетание контактов | 1 - 24 контактов Ø 1,5 mm |
| Тип контактов | гнездо |
| Форма контактов | круглые |
| Диаметр контактов | 40 - Ø 1 mm; 5 - Ø 1,5 mm |
| Контакт извлекаемый | нет |
| Поляризация корпуса | одношпоночная |
| Наличие уплотнительной втулки | нет |
| Герметичность | нет |
| Установочные размеры | 31 mm расстояние между монтажными отверстиями |
| Диаметр установочного отверстия | 3,4 mm |
| Метод сочленения | резьбовой |
| Метод монтажа механический | на панель |
| Метод монтажа электрический | пайка |
| Материал изолятора | карболит |
| Цвет изолятора | коричневый |

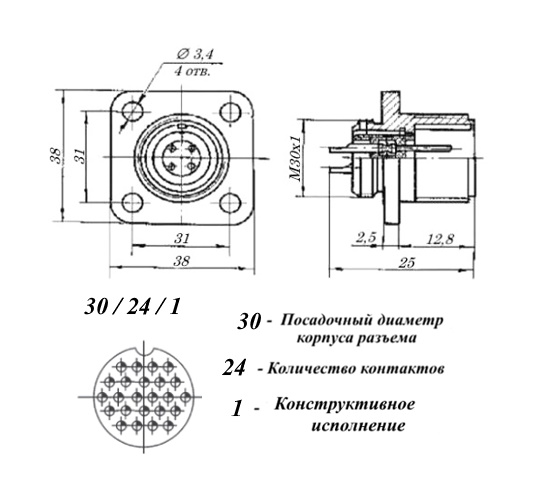

| Габаритные размеры L*W*H | 38х38х25 mm |
| Длина корпуса | 38 mm |
| Ширина корпуса | 38 mm |
| Высота корпуса | 25 mm |
| Материал корпуса | алюминиевый сплав А-22 |
| Покрытие корпуса | оксидирование |
| Цвет корпуса | серый |
| Наличие ориентации | расположение контактов, паз |
| Фактическая маркировка | ОНЦ-РГ-09-24/30-Р1 |
| Рабочее положение | любое |
| Наличие паспорта - этикетки | нет |
| Взаимосочленение | кабельные вилки 2РМДТ |
| Другие наименования | розетка блочная, соединитель, разъем соединительный, соединитель электрический... |
| Аналогичные серии | 2РМТ…, 2РМДТ..., 2PX..., WY..., WS... |
| Рабочее напряжение, max | 500 V |
| Рабочий ток на контакт, max | 10 A - для контактов Ø 1,5 mm |
| Сопротивление контактов не более | 30 mΩ - для контактов Ø 1,5 mm |
| Синусоидальная вибрация: | : |
| - диапазон частот | 1-500 Hz |
| - амплитуда ускорения | 10 g |
| Акустические шумы: | : |
| - уровень звукового давления | 170 dB |
| - линейное ускорение | 200 g |
| Сопротивление изоляции | 5000 MΩ |
| Механический удар многократное действие: пиковое ударное ускорение | 40 g |
| Механический удар многократное действие: длительность действия | 2 - 10 ms |
| Механический удар однократное действие: пиковое ударное ускорение | 150 g |
| Механический удар однократное действие: длительность действия | 0,1 - 2 ms |
| Интервал рабочих температур | от -60 до +70°C |
| Климатическое исполнениеi | УХЛ |
| Относительная влажность | 98% при температуре +25°С |
| Атмосферное давление | от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa |
| Макс. срок хранения | 6 лет |
| Ресурс | 500 сочленений-расчленений |
| Минимальная наработка | 10 000 час. |
