Скидка на Конденсаторы
-20%

FQ24-5pin TK-12 Розетка кабельная, RUICHI. (арт. BV-2762)

КИТАЙ
Артикул (ID): BV-2762
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки -
  • Нормы и требования -
Подробная документация
ID: 548941
На складе 2 шт
  • Цена от
    Включая НДС
     489 ₽
  • 1 шт 489 ₽
Количество
Быстрый заказ

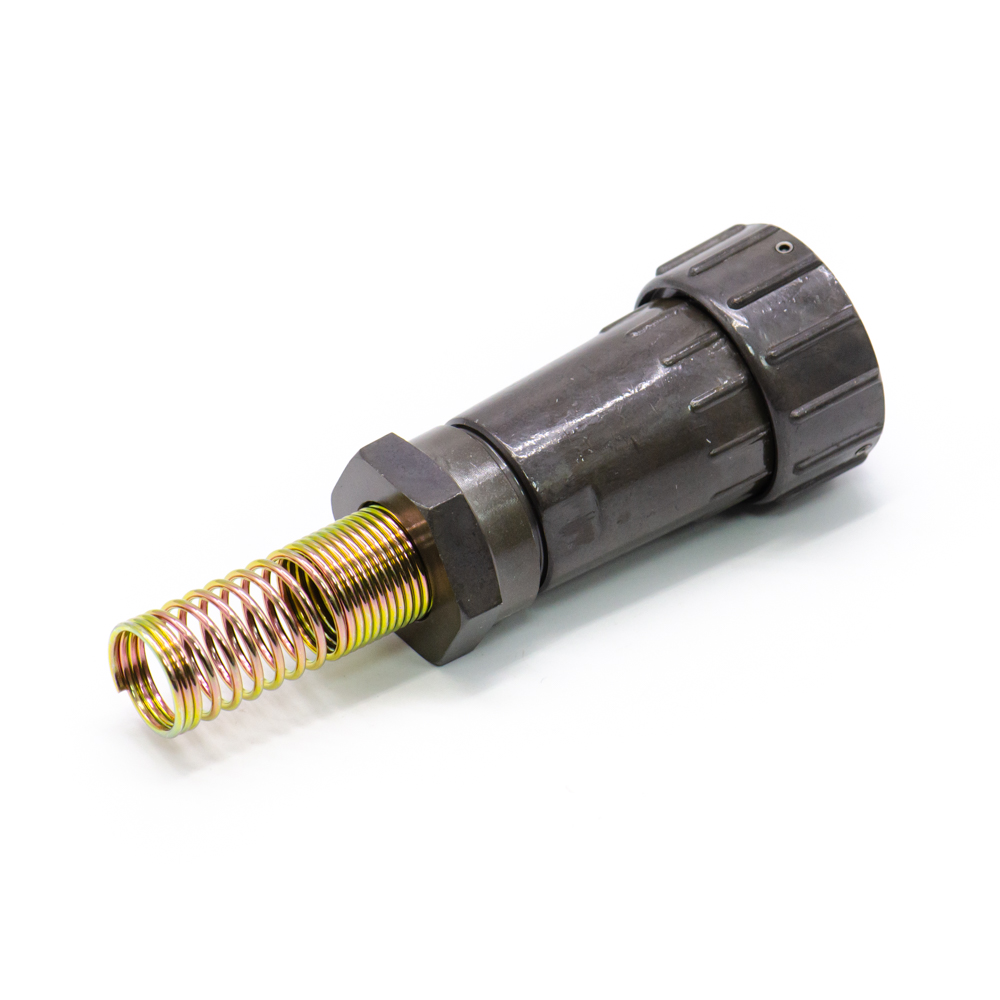

FQ24-5pin TK-12 Розетка кабельная - соединитель быстроразъемный (байонетный) серии FQ. Разъем для ручного сочленения-расчленения цилиндрический малогабаритный для внутреннего монтажа, соединяют цепи с нагрузкой до 25 А и 400 В. Структура условного обозначения: FQ - серия разъемов; 24 – типоразмер; 5 - количество контактов; T - тип корпуса (T- кабельная часть); K - тип соединителя (K – розетка); 12 - диаметр пружины (12 мм). Разъемы серии FQ являются функциональными аналогами отечественных разъемов серии 2РМ, ОНЦ-РГ-09. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование FQ24-5pin TK-12 Розетка кабельная, RUICHI.
Торговая марка RUICHI
Страна изготовления КИТАЙ
Масса изделия, гр 30
Дата изготовленияi дата не указана
Транслитерация FQ24-5pin TK-12 Cable Socket, Ruichi
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов FQ
Условный размер корпуса 24
Количество контактов 5 контактов
Материал контактов Cu (медь)
Покрытие контактов медно-никелевый сплав
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка пружинный хвостовик
Сочетание контактов 2 контакта Ø 1,5 mm; 3 контакта Ø 2,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 2 - Ø 1,5 mm; 3 - Ø 2,5 mm
Контакт извлекаемый да
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения байонетный
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора термопластик
Цвет изолятора синий

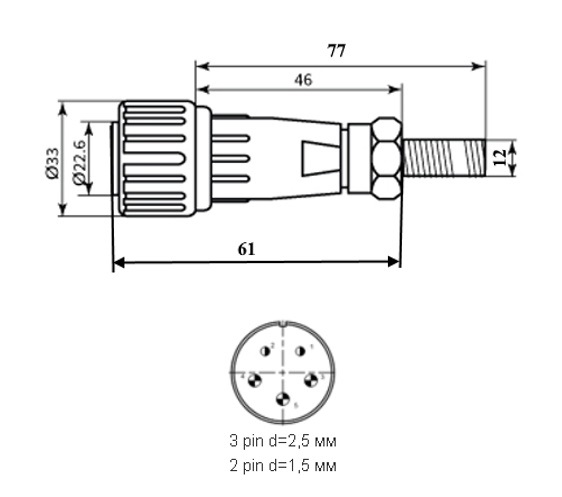

Габаритные размеры L*W*H 33х92 mm
Диаметр корпуса 33 mm
Высота корпуса 61 mm
Материал корпуса алюминиевый сплав
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Дополнительные характеристики пружинный хвостовик
Фактическая маркировка FQ24-5TK-12
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение Вилка блочная FQ24-5pin...
Другие наименования соединитель, разъем, соединитель электрический...
Аналогичные серии 2РМ…, 2РМТ..., ОНЦ-РГ-09..., 2PX..., WY..., WS…

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток на контакт, max 10 A - для контактов Ø 1,5 mm; 25 A - для контактов Ø 2,5 mm
Сопротивление контактов не более 2,5 - 5 mΩ
Синусоидальная вибрация: :
- диапазон частот 10-2000 Hz
- амплитуда ускорения 15 g
Акустические шумы: :
Сопротивление изоляции 5000 MΩ
Электрическая прочность изоляции 1000 VAC 1min

Условия эксплуатации

Степень защиты IPi IP67
Интервал рабочих температур от -55 до +85°C
Относительная влажность 96% при температуре +40°С
Атмосферное давление 1 kPa
Ресурс 500 сочленений-расчленений
FQ24-5pin TK-12 Розетка кабельная, RUICHI.   (datasheet)
FQ24-5pin TK-12 Розетка кабельная, RUICHI.
