Скидка на Конденсаторы
-20%

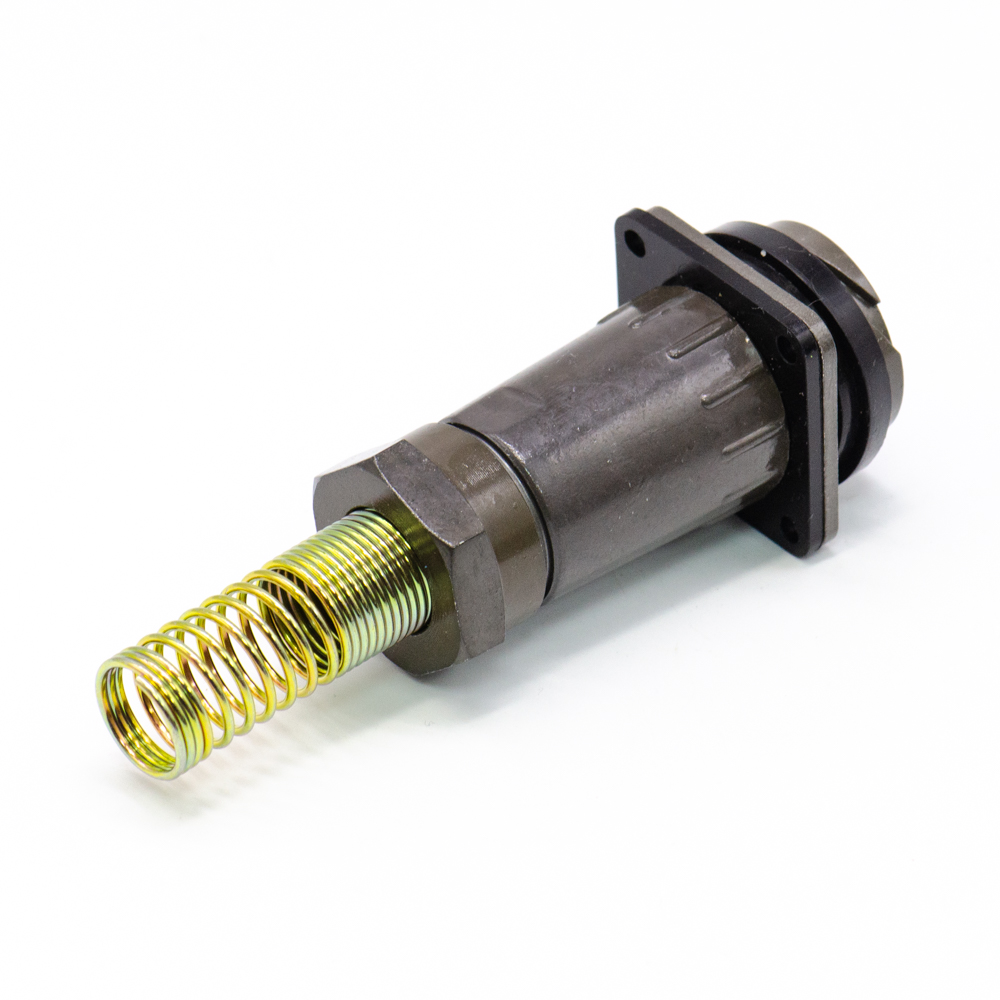

FQ24-26pin ZPK-12 Розетка блочная, RUICHI. (арт. TF-114)

КИТАЙ
Артикул (ID): TF-114
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
ID: 534344
На складе 1 шт
  • Цена от
    Включая НДС
     914 ₽
  • 1 шт 914 ₽
Количество
Быстрый заказ

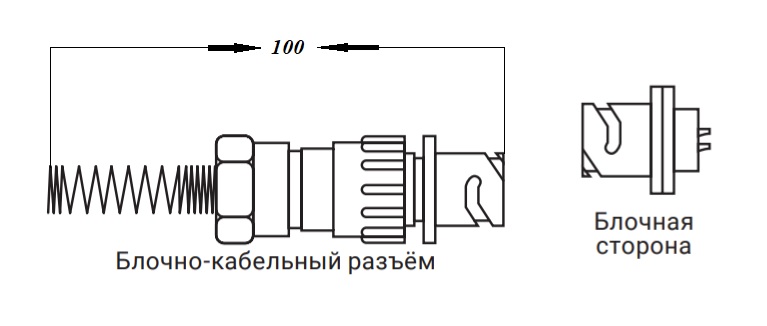

FQ24-26pin ZPK-12 Розетка блочная - соединитель быстроразъемный (байонетный) серии FQ. Разъемы FQ для ручного сочленения-расчленения цилиндрические малогабаритные для внутреннего монтажа, соединяют цепи с нагрузкой до 25 А и 400 В. Структура условного обозначения: FQ - серия разъемов; 24 – типоразмер; 26 - количество контактов; ZP - тип корпуса (ZP - блочная часть с патрубком); K - тип соединителя (K – розетка); 12 - диаметр пружины (12 мм). Разъемы серии FQ являются функциональными аналогами отечественных разъемов серии 2РМ, ОНЦ-РГ-09. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование FQ24-26pin ZPK-12 Розетка блочная, RUICHI.
Торговая марка RUICHI
Страна изготовления КИТАЙ
Масса изделия, гр 70
Дата изготовленияi дата не указана
Транслитерация FQ24-26pin ZPK-12 Block socket, RUICHI.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов FQ
Условный размер корпуса 24
Количество контактов 26 контактов
Материал контактов Cu (медь)
Покрытие контактов медно-никелевый сплав
Вид корпуса Б - приборный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка пружинный хвостовик
Сочетание контактов 26 контактактов Ø 1 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 26 - Ø 1 mm
Контакт извлекаемый да
Наличие уплотнительной втулки нет
Герметичность нет
Установочные размеры 26 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения байонетный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора термопластик
Цвет изолятора синий

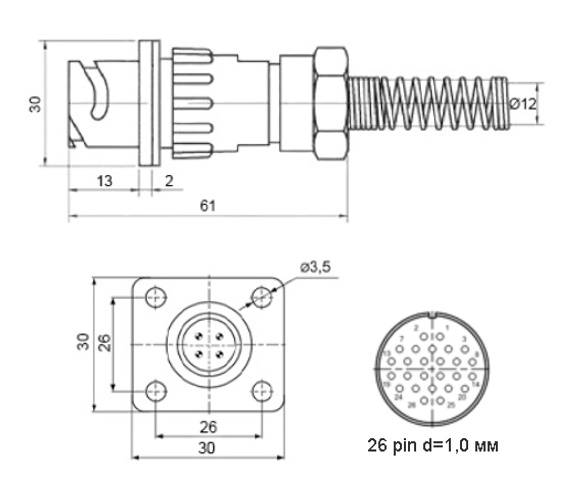

Габаритные размеры L*W*H 30х30х92 mm
Длина корпуса 30 mm
Ширина корпуса 30 mm
Высота корпуса 61 mm
Материал корпуса алюминиевый сплав
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Фактическая маркировка отсутствует
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение Вилка кабельная FQ24-26pin...
Другие наименования соединитель, разъем, соединитель электрический...
Аналогичные серии 2РМ…, 2РМТ..., ОНЦ-РГ-09..., 2PX..., WY..., WS…

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток на контакт, max 3 A - для контактов Ø 1 mm
Сопротивление контактов не более 2,5 - 5 mΩ
Синусоидальная вибрация: :
- диапазон частот 10-2000 Hz
- амплитуда ускорения 15 g
Акустические шумы: :
Сопротивление изоляции 5000 MΩ
Электрическая прочность изоляции 1000 VAC 1min

Условия эксплуатации

Степень защиты IPi IP67
Интервал рабочих температур от -55 до +85°C
Относительная влажность 96% при температуре +40°С
Атмосферное давление 1 kPa
Ресурс 500 сочленений-расчленений
FQ24-26pin ZPK-12 Розетка блочная, RUICHI.   (datasheet)
FQ24-26pin ZPK-12 Розетка блочная, RUICHI.   (сертификат)
