FQ14-4pin TJ-8 Вилка кабельная, RUICHI.(арт. TL-5628)

RUICHI; 400 V; К - кабельный; П - прямой патрубок; пружинный хвостовик; объемный; -; 10 A - для контактов Ø 1,5 mm; соединитель, разъем, соединитель электрический...; 2РМ…, 2РМТ..., ОНЦ-РГ-09..., 2PX..., WY..., WS…
КИТАЙ
Артикул (ID): TL-5628
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
Аналоги и альтернативы
ID: 322207
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

FQ14-4pin TJ-8 Вилка кабельная - соединитель быстроразъемный (байонетный) серии FQ. Разъем для ручного сочленения-расчленения цилиндрический малогабаритный для внутреннего монтажа, соединяют цепи с нагрузкой до 10 А и 400 В. Структура условного обозначения: FQ - серия разъемов; 14 – типоразмер; 4 - количество контактов; T - тип корпуса (T- кабельная часть); J - тип соединителя (J – вилка); 8 - диаметр пружины (8 мм). Разъемы серии FQ являются функциональными аналогами отечественных разъемов серии 2РМ, ОНЦ-РГ-09. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование FQ14-4pin TJ-8 Вилка кабельная, RUICHI.
Торговая марка RUICHI
Страна изготовления КИТАЙ
Масса изделия, гр 27,35
Дата изготовленияi дата не указана
Транслитерация FQ14-4pin TJ-8 Cable Plug, Ruichi
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов FQ
Условный размер корпуса 14
Количество контактов 4 контакта
Материал контактов Cu (медь)
Покрытие контактов медно-никелевый сплав
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка пружинный хвостовик
Сочетание контактов 4 контакта Ø 1,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 4 - Ø 1,5 mm
Контакт извлекаемый да
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения байонетный
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора термопластик
Цвет изолятора синий

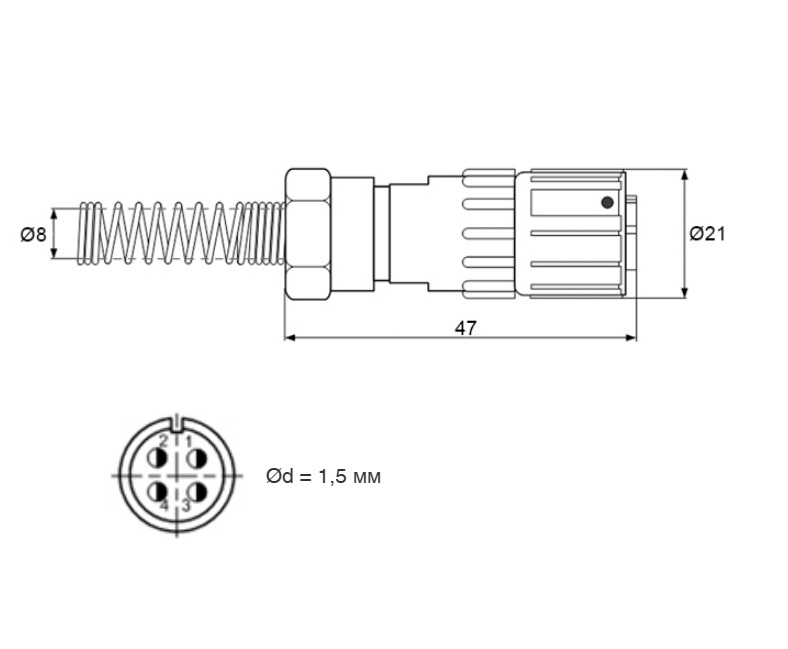

Габаритные размеры L*W*H 21х47 mm
Диаметр корпуса 21 mm
Высота корпуса 47 mm
Материал корпуса алюминиевый сплав
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Дополнительные характеристики пружинный хвостовик
Фактическая маркировка отсутствует
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение Розетка блочная FQ14-4pin...
Другие наименования соединитель, разъем, соединитель электрический...
Аналогичные серии 2РМ…, 2РМТ..., ОНЦ-РГ-09..., 2PX..., WY..., WS…

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток на контакт, max 10 A - для контактов Ø 1,5 mm
Сопротивление контактов не более 2,5 - 5 mΩ
Синусоидальная вибрация: :
- диапазон частот 10-2000 Hz
- амплитуда ускорения 15 g
Акустические шумы: :
Сопротивление изоляции 5000 MΩ
Электрическая прочность изоляции 1000 VAC 1min

Условия эксплуатации

Степень защиты IPi IP67
Интервал рабочих температур от -55 до +85°C
Относительная влажность 96% при температуре +40°С
Атмосферное давление 1 kPa
Ресурс 5000 сочленений-расчленений
FQ14-4pin TJ-8 Вилка кабельная, RUICHI.   (datasheet)
FQ14-4pin TJ-8 Вилка кабельная, RUICHI.   (сертификат)

Полные аналоги

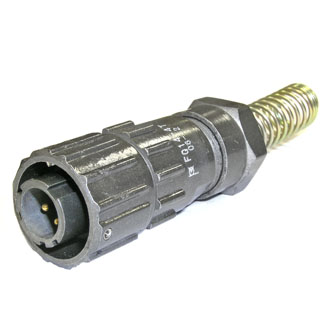

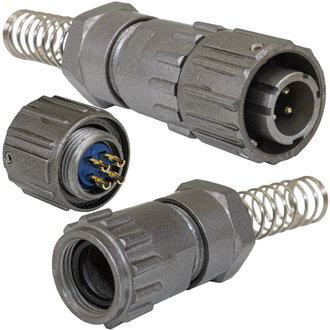

FQ14-4pin TJ-8 Вилка кабельная, RUICHI, фото
Артикул (ID): ZA-436
FQ14-4pin TJ-8 Вилка кабельная, RUICHI
  • 237.4 ₽ 1 шт.
  • 237.4 ₽ от 10 шт.
  • 237.4 ₽ от 100 шт.

Функциональные аналоги

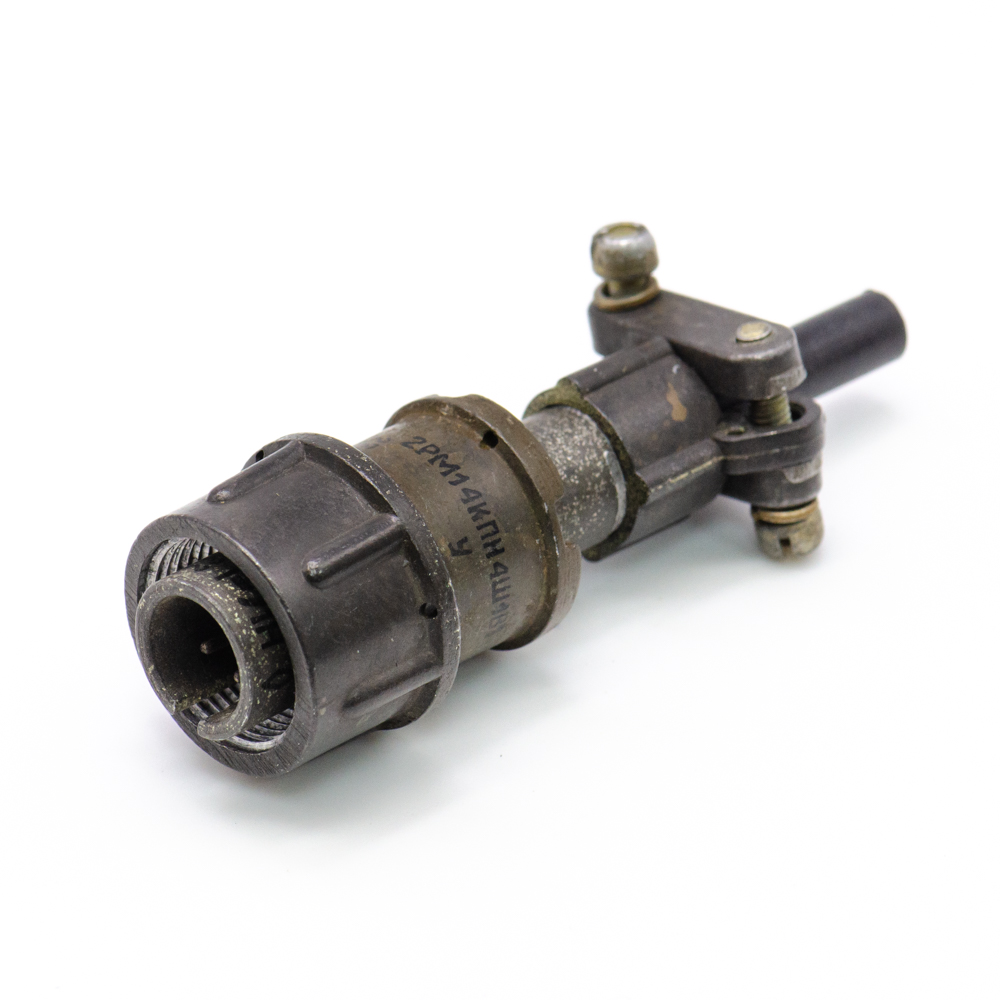

2РМ14КПН4Ш1В1 Вилка кабельная карболит, ГЕ0.364.126 ТУ, фото
Артикул (ID): TB-9970
2РМ14КПН4Ш1В1 Вилка кабельная карболит, ГЕ0.364.126 ТУ
  • 1251 ₽ 1 шт.

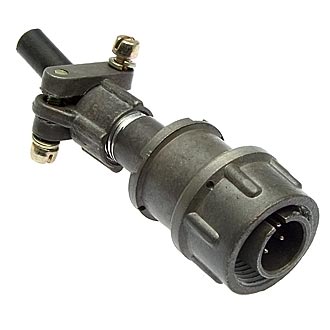

RM14-4-TJ-S-D Вилка кабельная (Аналог 2РМ14КПН4Ш1В1), RUICHI, фото
Артикул (ID): ZE-125
RM14-4-TJ-S-D Вилка кабельная (Аналог 2РМ14КПН4Ш1В1), RUICHI
  • 216.43 ₽ 1 шт.
  • 216.43 ₽ от 10 шт.
  • 216.43 ₽ от 100 шт.

Возможные аналоги

2РМТ14КПЭ4Ш1В1В Вилка кабельная карболит, ГЕ0.364.126ТУ, фото
Артикул (ID): TP-3846
2РМТ14КПЭ4Ш1В1В Вилка кабельная карболит, ГЕ0.364.126ТУ
  • 2592 ₽ 1 шт.
ОНЦ-РГ-09-4/14-В12 Вилка кабельная, бР0.364.082 ТУ, фото
Артикул (ID): TW-1621
ОНЦ-РГ-09-4/14-В12 Вилка кабельная, бР0.364.082 ТУ
  • 855 ₽ 1 шт.
