2РТТ48КПН26Ш29В ОС Вилка кабельная, 2000г (арт. TM-9152)

Разъём 2РТТ48КПН26Ш29В предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: 2РТТ - тип соединителя; 48 - условный размер корпуса; К - кабельный корпус; П - прямой патрубок; Н - гайка для неэкранированного кабеля; 26 - количество контактов; Ш - вилка (штырь); 29 - обозначение сочетания контактов - все контакты диаметром 1,5 мм; В - всеклиматическое исполнение; отсутствие буквы "О" - патрубок с резиновыми кожухами, втулками и шайбами. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения РОССИЯ
ТУ ГЕ0.364.120 ТУ
Вид приемки i "9"- ОС
Масса изделия, гр 196
Дата выпуска 2000
Транслитерация 2RTT48KPN26SH29V
Состояние упаковки самоупаковка
Кратность отгрузки 1
Дата изготовленияi 1992-2017
Нормы и требования ГЕ0.364.120 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей 2РТТ
Условный размер корпуса 48
Количество выводов или контактов 26
Условный номер контактного набора 29 - все контакты Ø 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка 2РТТ48КПН26Ш29В
Цвет изделия серый

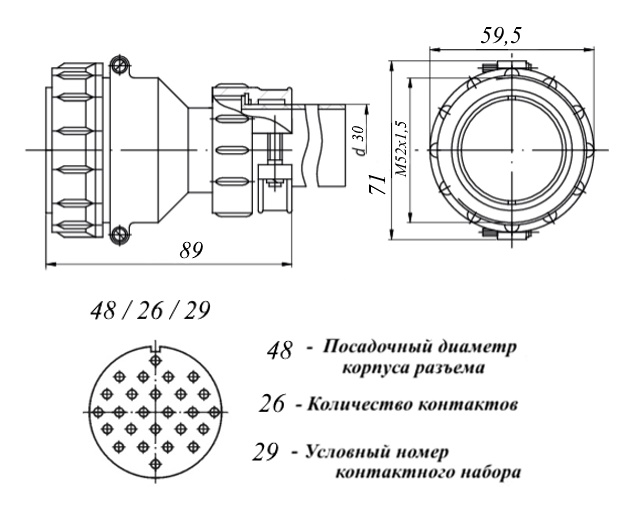

Габаритные размеры L*W*H 89х55 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Гайка патрубка для неэкранированого кабеля
Тип контактов штырь
Герметичность нет
Состояние товара с хранения

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение 850 V
Рабочий ток 20 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi В - всеклиматическое исполнение
Статус изделия Выпускает ПО "Коннектор", Украина
Срок отгрузки со склада Уточнить у менеджера
