ШР48П20ЭШ1 Розетка кабельная

ТОВАР НА ЛИКВИДАЦИИ СКИДКИ ДО 90%

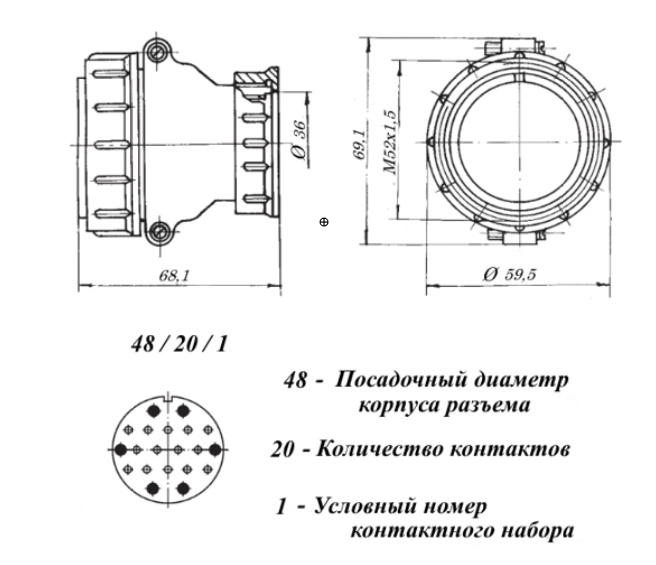

Разъём ШР48П20ЭШ1 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 48 - условный размер корпуса; П - кабельная часть с прямым патрубком; 20 - количество контактов; Э - гайка патрубка для экранированного кабеля; Ш - розетка (гнездо); 1 - сочетание контактов - 14 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Розетка кабельная ШР48П20ЭШ1 сочленяется с блочными вставками ШР48П(ПК,СК)20Э(Н)Ш1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР48П20ЭШ1 Розетка кабельная
Торговая марка ПО "Коннектор", Харьков
Страна происхождения УКРАИНА
ТУГЕО.364.107 ТУ
Вид приемки "1"
Масса изделия, гр200
Дата выпуска01.01.2009
ТранслитерацияSHR48P20ESH1
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциярозетка кабельная
Тип контактакруглый
Количество выводов или контактов20
Условный номер контактного набора1 - 14 контактов Ø 1,5 mm; 6 контакта Ø 2,5 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкапрямой для экранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаШР48П20ЭШ1
Цвет изделиятемно-серый
Габаритные размеры L*W*H 65х65 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более2,5 mΩ - для контактов Ø 1,5 mm; 1 mΩ - для контактов Ø 2,5 mm
Номинальное напряжение850 V
Рабочий ток20 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 2,5 mm
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения300 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия5000 m/с²
Ускорение при механическом ударе многокр. действия350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1000 час
Интервал рабочих температурот -60 до +60°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
