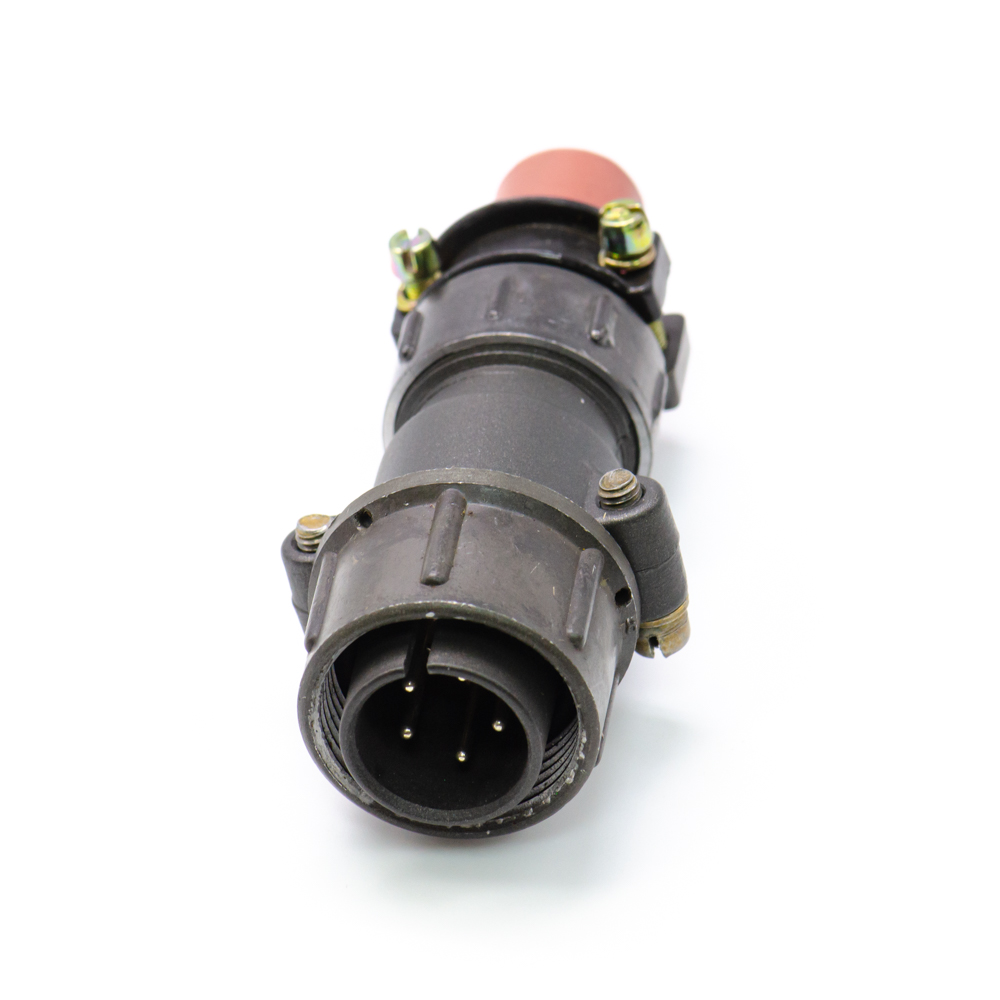

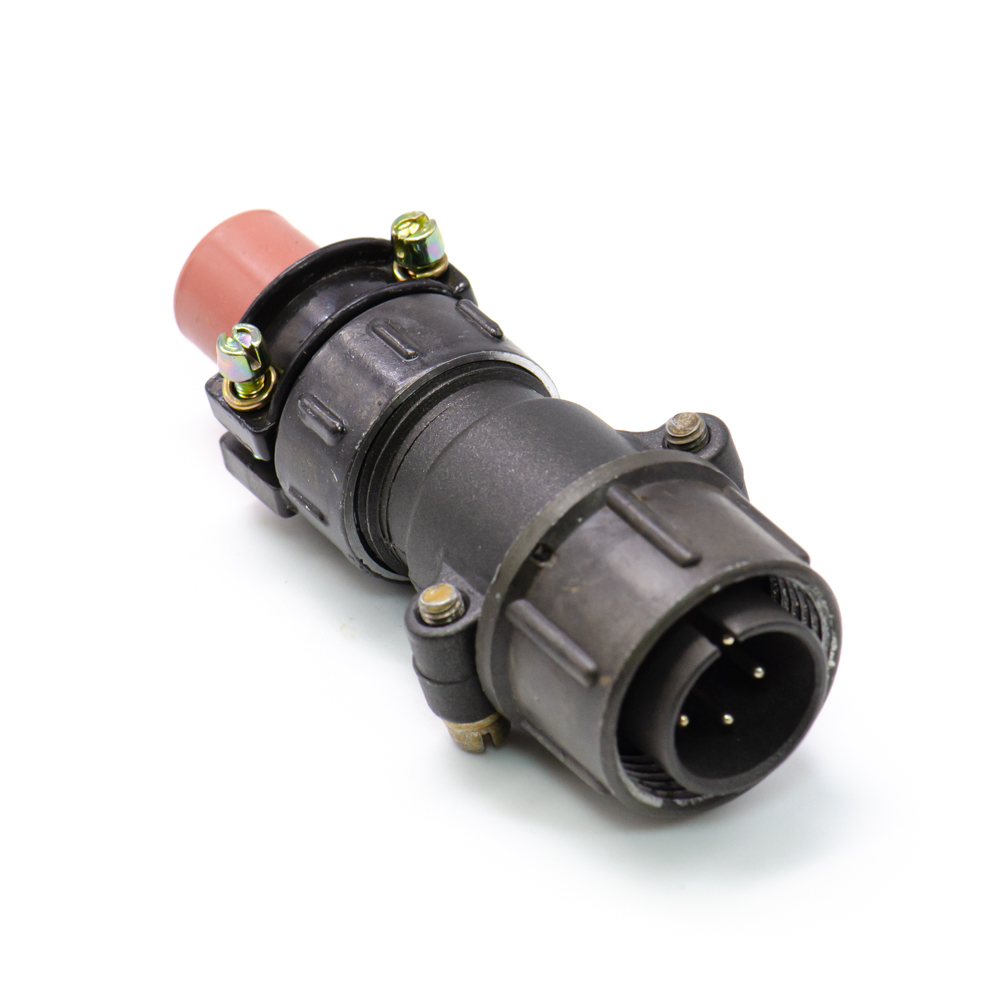

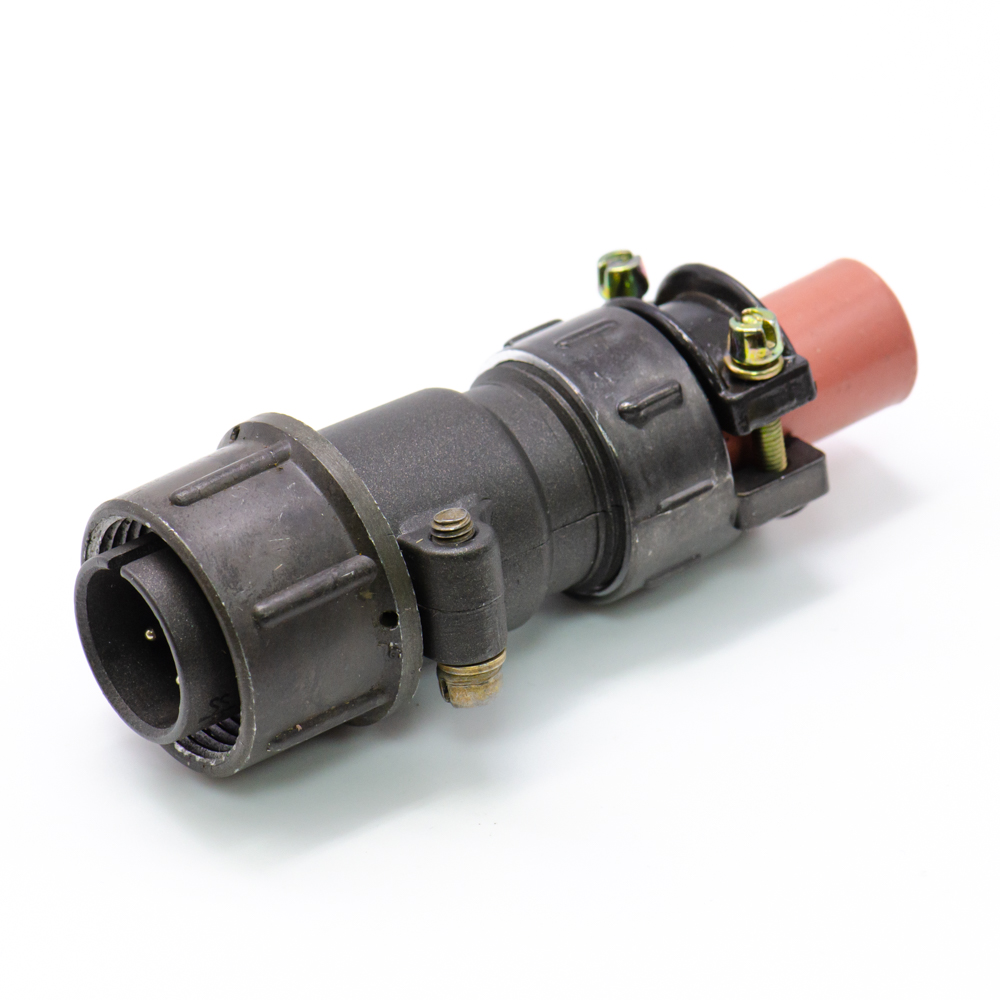

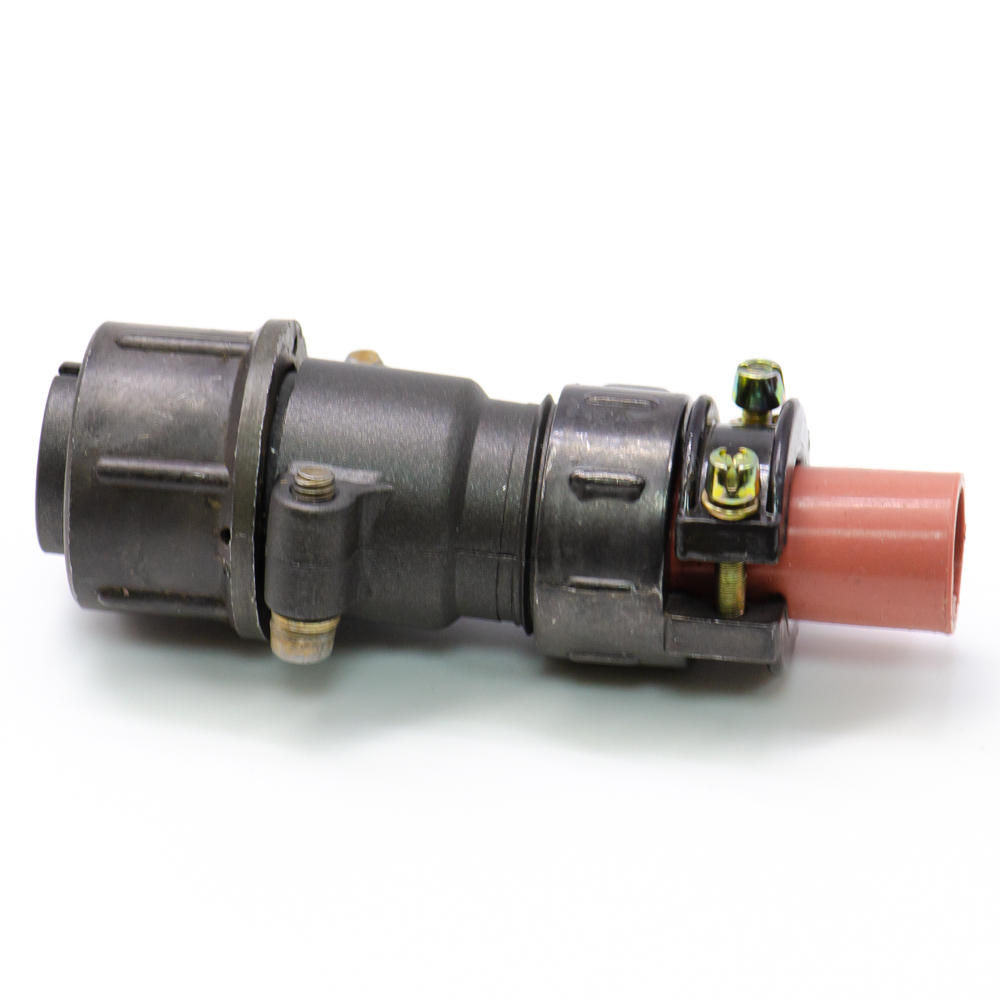

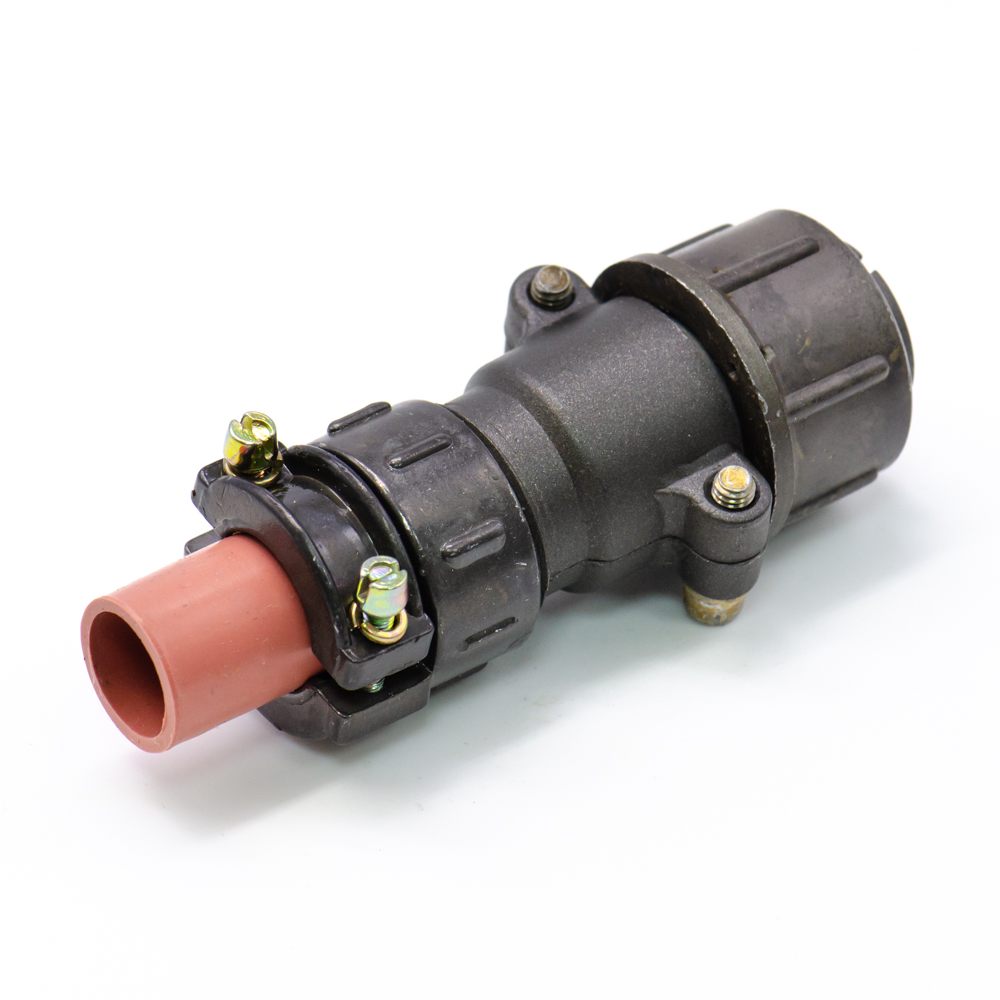

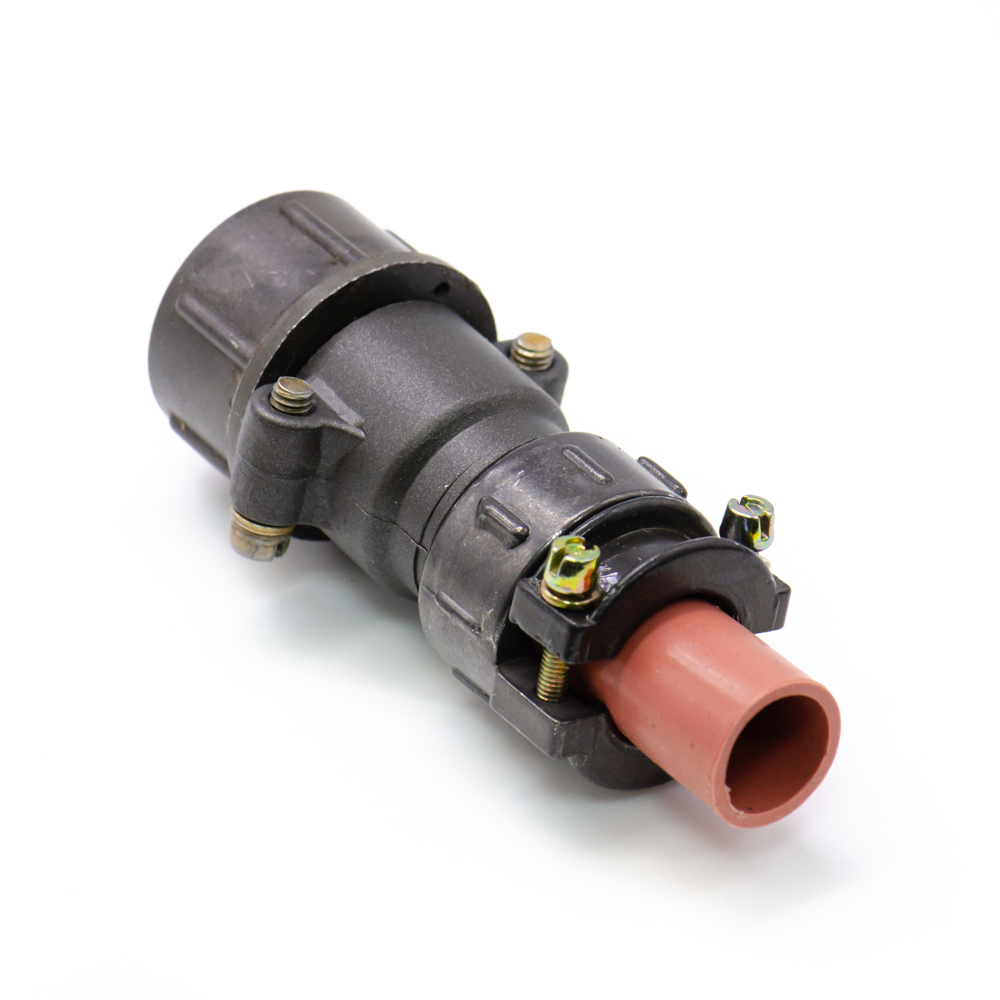

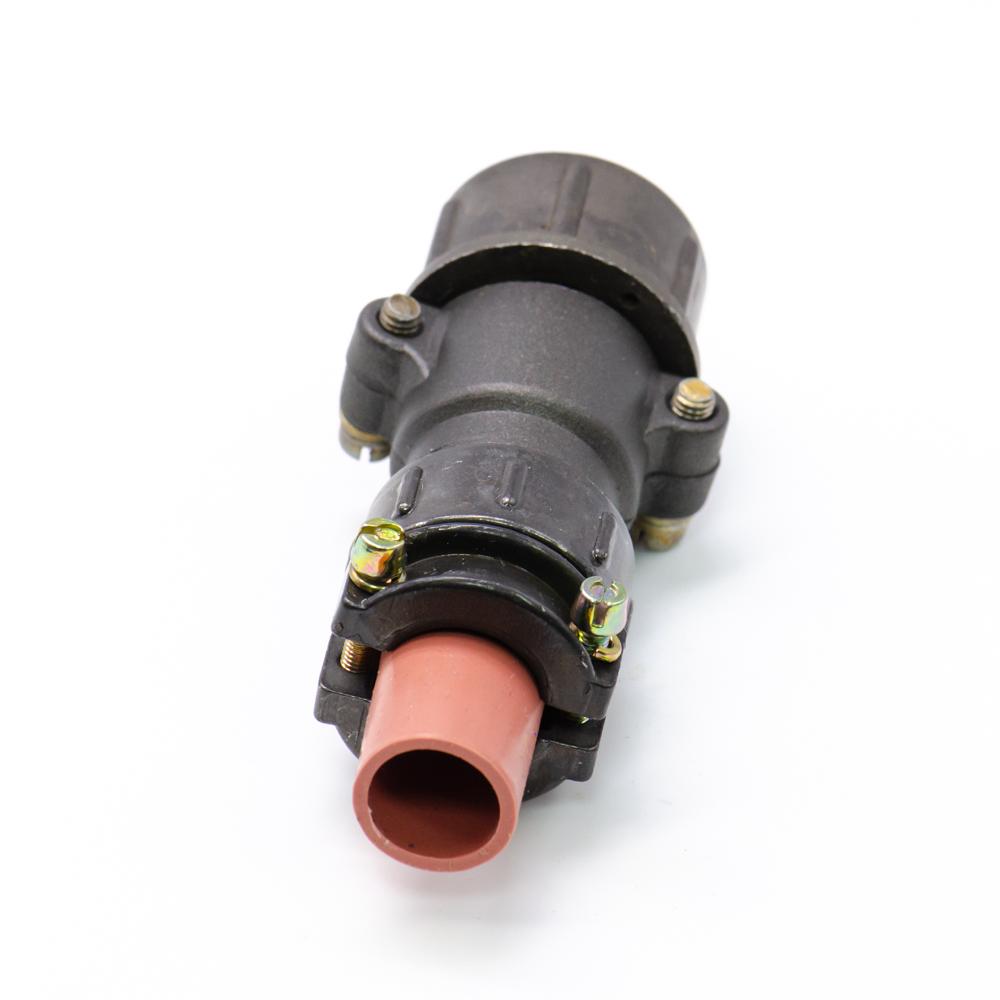

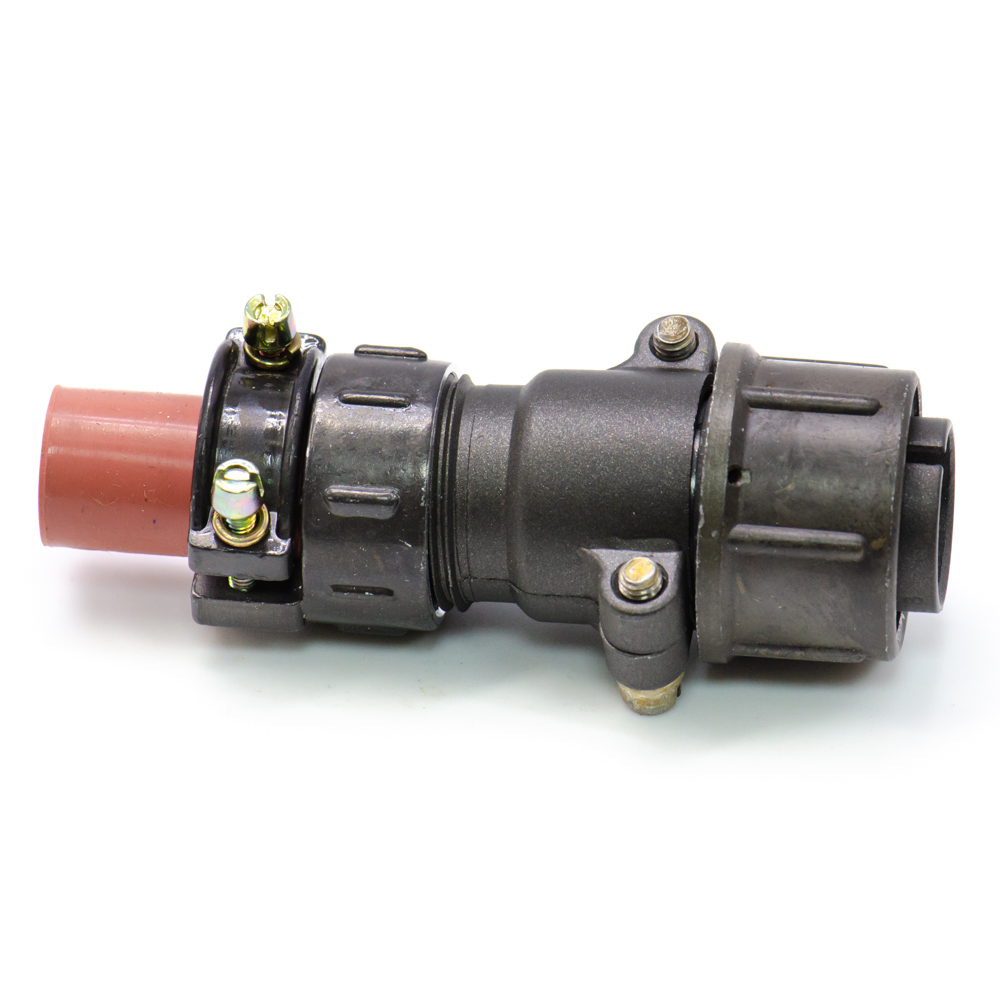

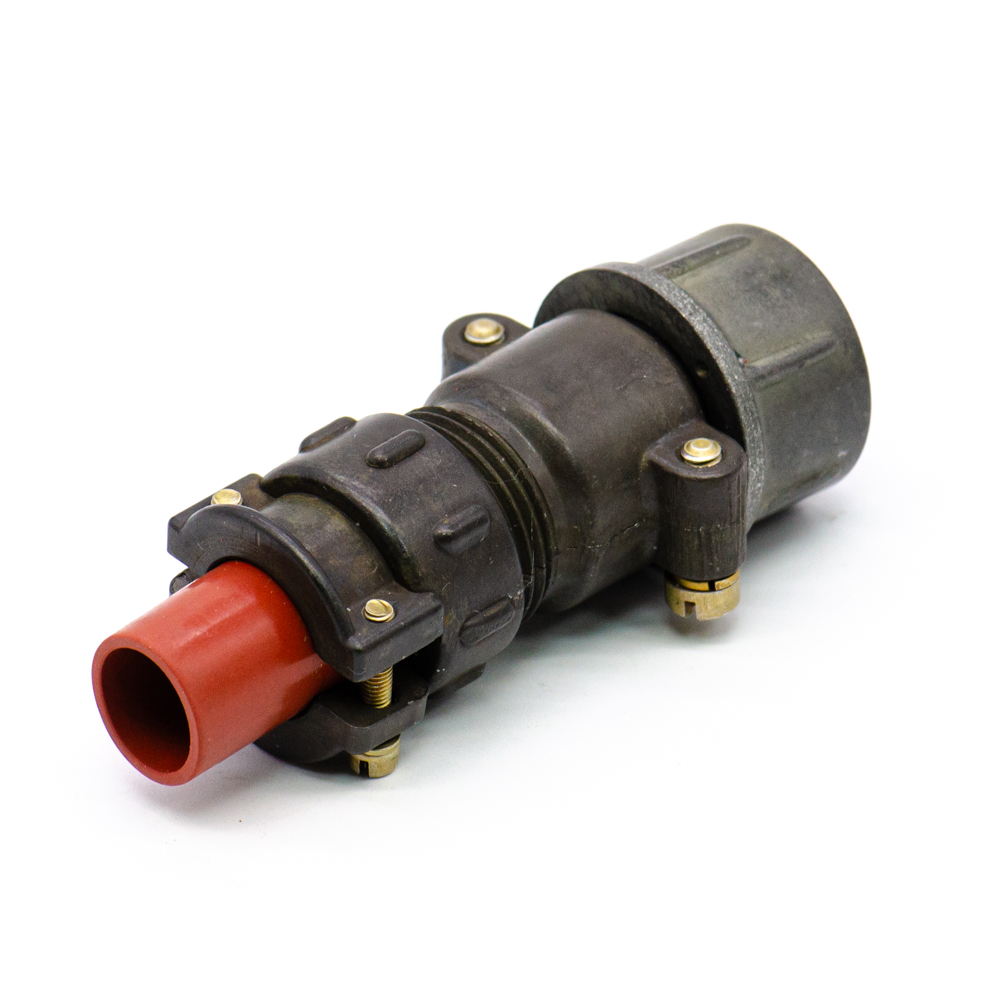

2РТТ20КПН5Ш7В Вилка кабельная (арт. TN-3726)

Распродажа

Успей купить

Освобождаем полки

Товар на ликвидации

Отдаем за бесценок

Cкидки 20%

Cкидки 30%

Cкидки 50%

Cкидки 70%

Cкидки 90%

Купить со скидкой

к сравнению отложить

No name USSR

Артикул (ID): TN-3726

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ ГЕ0.364.120 ТУ

Подробная документация

ID: 230660

На складе 12 шт

Цена от
Включая НДС
1650 ₽
1 шт. 1750 ₽
от 5 шт. 1650 ₽

Количество

Быстрый заказ

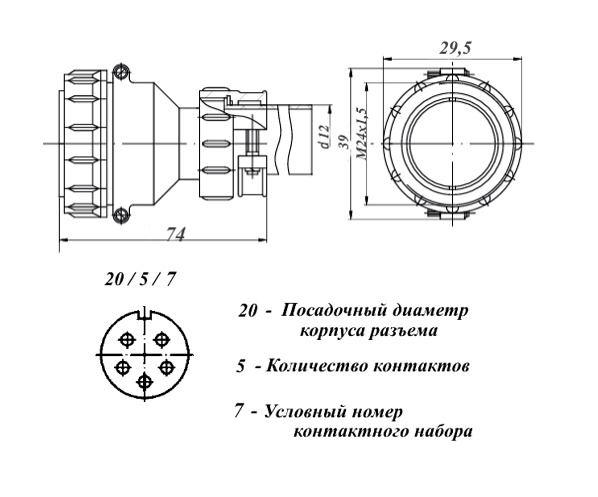

Разъём 2РТТ20КПН5Ш7В предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: 2РТТ - тип соединителя; 20 - условный размер корпуса; К - кабельный корпус; П - прямой патрубок; Н - гайка для неэкранированного кабеля; 5 - количество контактов; Ш - вилка (штырь); 7 - обозначение сочетания контактов - 5 контактов диаметром 1,5 мм; В - всеклиматическое исполнение; отсутствие буквы "О" - патрубок с резиновыми кожухами, втулками и шайбами. Вставка кабельная 2РТТ20КПН5Ш7В сочленяется с блочными колодками 2РТТ20Б5Г7В, 2РТТ20БПН(Э)5Г7В и 2РТТ20БУН(Э)5Г7В. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	No name USSR
Страна происхождения
ТУ	ГЕ0.364.120 ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	60
Дата выпуска	1991
Транслитерация	2RTT20KPN5SH7V
Вид упаковки	самоупаковка
Кратность отгрузки	1
Дата изготовленияi	1976-1991
Нормы и требования	ГЕ0.364.120 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка кабельная
Серия низкочастотных соединителей	2РТТ
Условный размер корпуса	20
Количество выводов или контактов	5
Условный номер контактного набора	7 - 5 контактов Ø 1,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	2РТТ20КПН5Ш7В

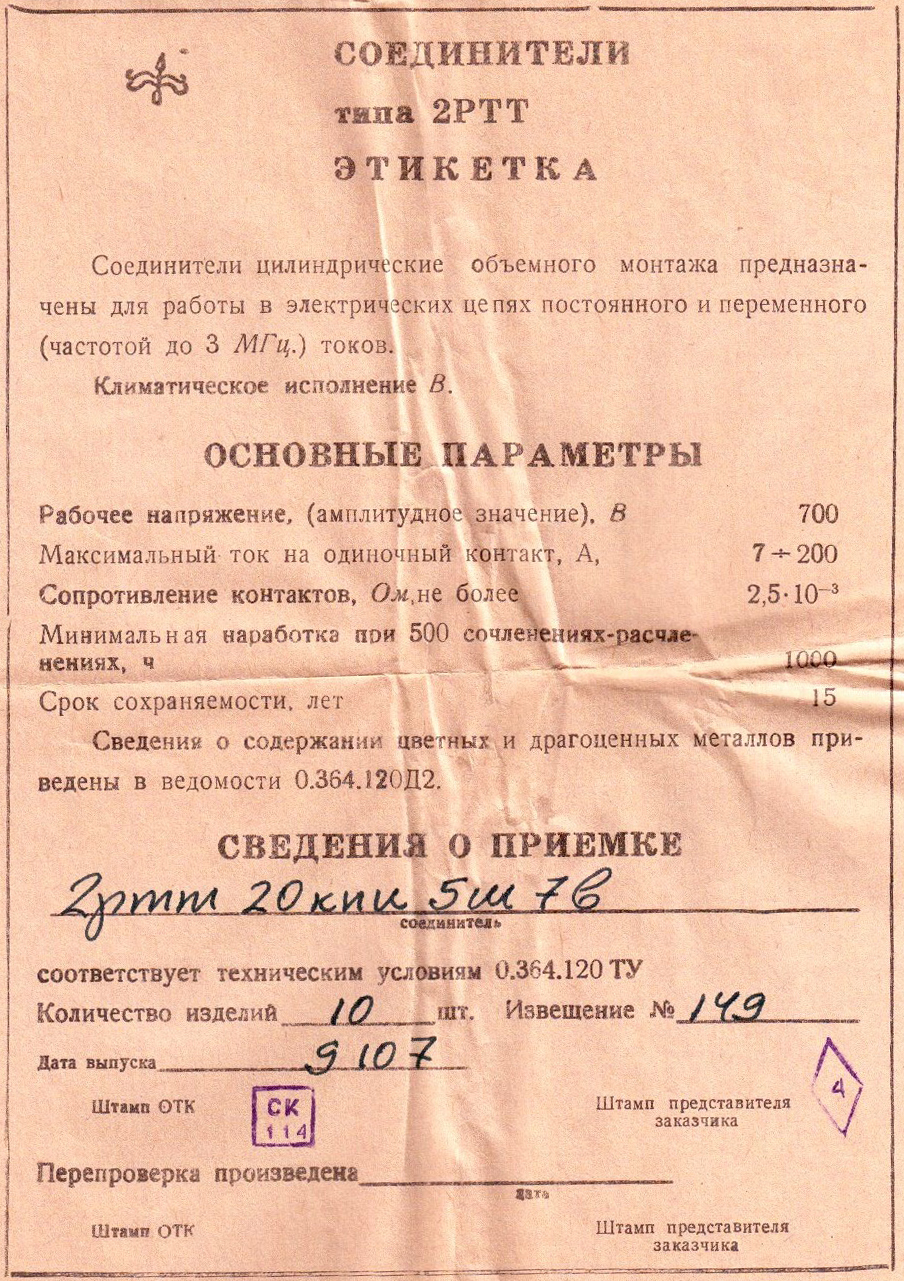

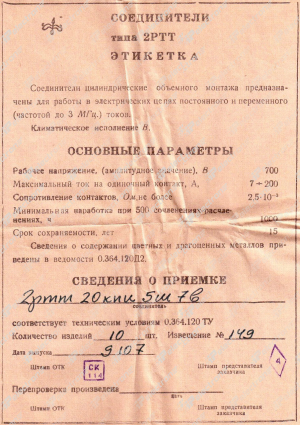

Наличие паспорта - этикетки	нет
Цвет изделия	темно-серый
Габаритные размеры LWH	40х80 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Гайка патрубка	для неэкранированого кабеля
Тип контактов	штырь
Герметичность	нет
Состояние товара	с хранения

Технические характеристики

Сопротивление контактов не более	2,5 mΩ
Номинальное напряжение	850 V
Рабочий ток	20 A
Синусоидальная вибрация:	-
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
Акустические шумы:	-
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	10000 m/с²
Ускорение при механическом ударе многокр. действия	1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +25°С
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	В - всеклиматическое исполнение
Статус изделия	Выпускает ОАО "Завод Элекон", г. Казань
