2РТТ20Б3Ш5В Вилка блочная 2023г (арт. KP-9480)

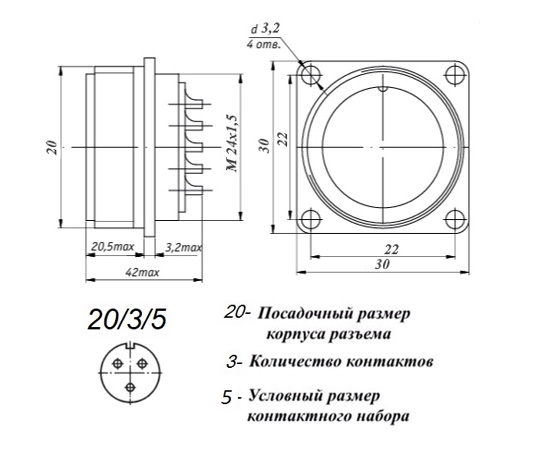

2РТТ20Б3Ш5В вилка блочная без патрубка Соединитель низкочастотный цилиндрический объемного монтажа с резьбовой фиксацией сочлененного положения. 2РТТ - тип соединителя 20 - условный размер корпуса; Б - вид корпуса блочный;3 - количество контактов; Ш - часть соединителя: вилка; 5 - обозначение сочетания контактов - условное число; В - всеклиматическое исполнение.  Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО «Завод Элекон»
Страна происхождения РОССИЯ
ТУ ГЕ0.364.120ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 18,25
Дата изготовленияi 2023
Транслитерация 2RTT20B3SH5V
Вид упаковки самоупаковка
Кратность отгрузки 1
Нормы и требования ГЕ0.364.120 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей 2РТТ
Условный размер корпуса 20
Количество выводов или контактов 3
Условный номер контактного набора 3 контакта Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка 2РТТ20Б3Ш5В
Наличие паспорта - этикетки этикетка
Цвет изделия темно-серый
Габаритные размеры L*W*H 30х30х38 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) бакелит
Гайка патрубка нет
Тип контактов штырь
Герметичность нет

Технические характеристики

Сопротивление контактов не более 1 mΩ
Номинальное напряжение 850 V
Рабочий ток 35 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +20°С
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi В - всеклиматическое исполнение
Срок отгрузки со склада 1 день (в наличии)
