ШР20П2ЭШ6 Вилка блочная,. (арт. OP-796)

к сравнению отложить

ОАО «Каскад», г. Черкесск

Артикул (ID): OP-796

Срок отгрузки со склада 1 день (в наличии)
Дата изготовления 1976-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 12
Вид приемки "5"- ВП, ПЗ
Нормы и требования ГЕ0.364.107 ТУ

Подробная документация

ID: 238436

На складе 9 шт

Цена от
Включая НДС
600 ₽
1 шт. 600 ₽

Количество

Быстрый заказ

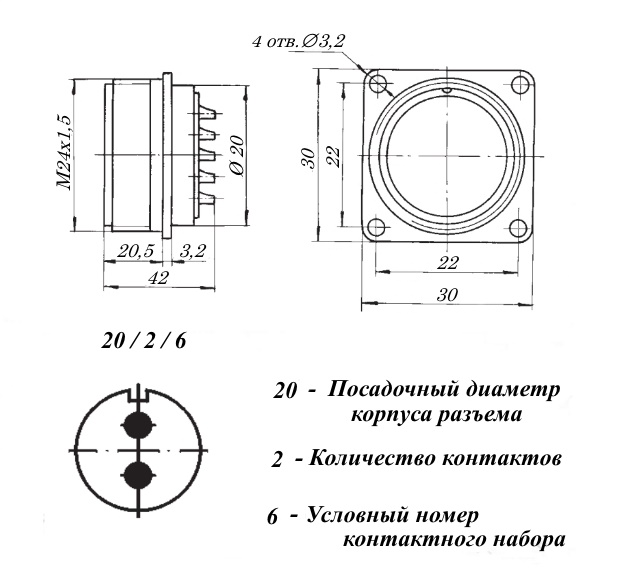

Разъём ШР20П2ЭШ6 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; П - блочная часть без патрубка; 2 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Ш - вилка (штырь); 6 - сочетание контактов - 2 контакта диаметром 2,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Вставка блочная ШР20П2ЭШ6 сочленяется с кабельными колодками ШР20П(У)2Э(Н)Ш6. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	ОАО «Каскад», г. Черкесск
Страна происхождения
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	21
Дата изготовленияi	1976-1991
Транслитерация	SHR20P2ESH6
Вид упаковки	самоупаковка
Доупаковка	промасленная бумага
Состояние упаковки	самоупаковка
Нормы и требования	ГЕ0.364.107 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	ШР
Условный размер корпуса	20
Количество выводов или контактов	2
Условный номер контактного набора	6 - 2 контакта Ø 2,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	без кожуха
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	ШР20П2ЭШ6
Цвет изделия	темно-серый
Габаритные размеры LWH	30х30х38 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Тип контактов	штырь
Гайка патрубка	нет
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	1
Номинальное напряжение	850
Рабочий ток	35
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300
- уровень звукового давления	170
- линейное ускорение	2 000
Сопротивление изоляции	5 000
Ускорение при механическом ударе одиноч. действия	5 000
Ускорение при механическом ударе многокр. действия	350

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +60°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
