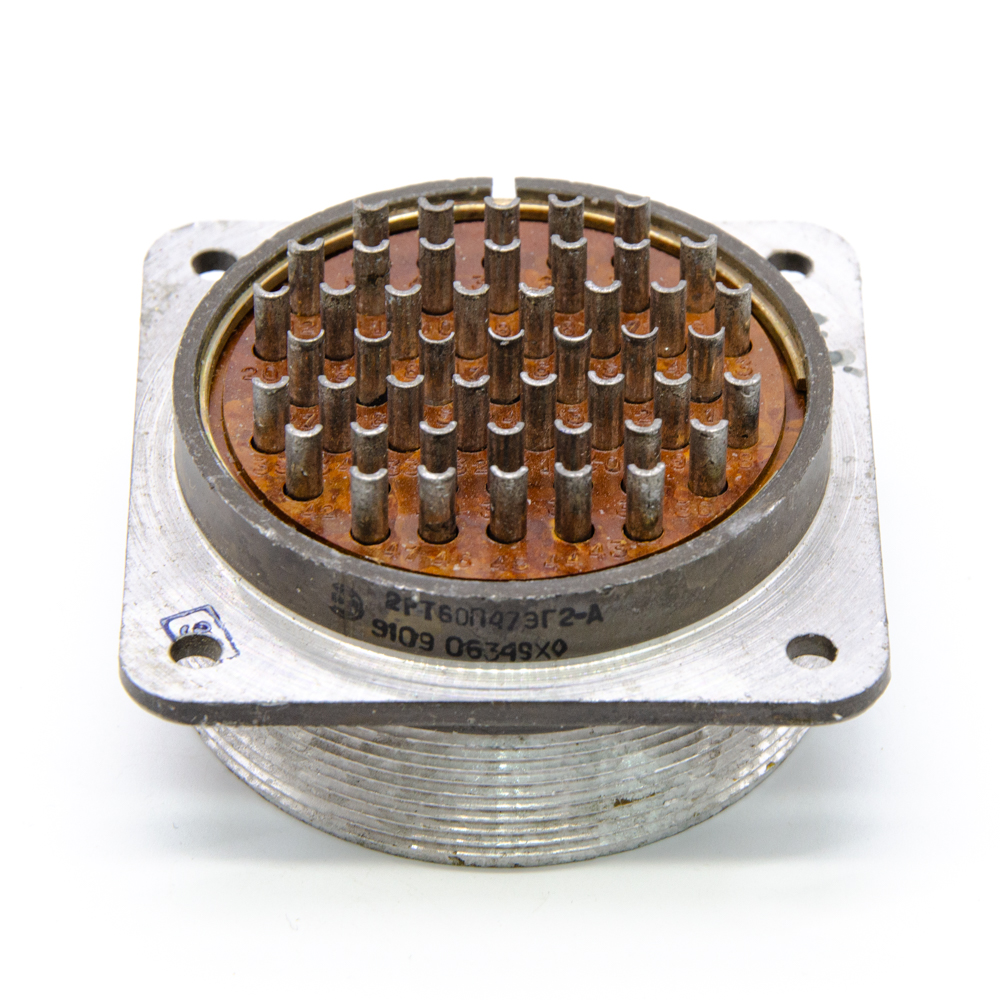

2РТ60П47ЭГ2-А Розетка блочная (арт. TN-4122)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

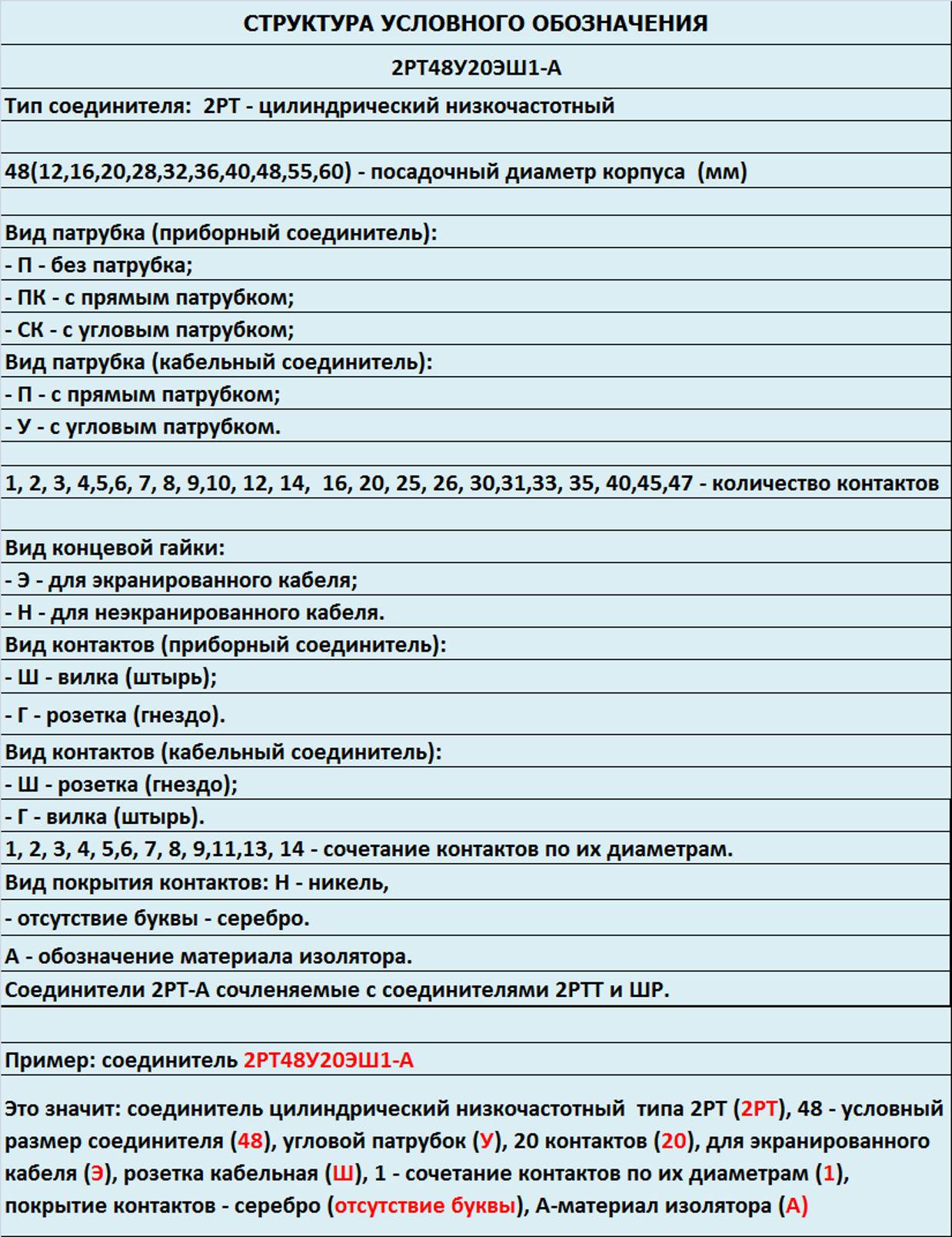

Разъём 2РТ60П47ЭГ2-А предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: 2РТ - тип соединителя; 60 - условный размер корпуса; П - блочная часть без патрубка; 47 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Г - розетка (гнездо); 2 - сочетание контактов - 25 контактов диаметром 1,5 мм и 20 контактов диаметром 2,5 мм; А - обозначение материала изолятора. Колодка блочная 2РТ60П47ЭГ2-А сочленяется с кабельными вставками 2РТ60П47Э(Н)Г2-А и 2РТ60У47Э(Н)Г2-А . Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО "Коннектор", Харьков
Страна происхождения
ТУ ГЕ0.364.118ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 28,1
Дата выпуска 1991
Транслитерация 2RT60P47EG2-A
Вид упаковки самоупаковка
Кратность отгрузки 1
Дата изготовленияi 1976-1991
Нормы и требования ГЕ0.364.118ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей 2РТ
Условный размер корпуса 60
Количество выводов или контактов 47
Условный номер контактного набора 2 - 25 контактов Ø 1,5 mm; 20 контактов Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка 2РТ60П47ЭГ2-А
Наличие паспорта - этикетки нет
Цвет изделия темно-серый

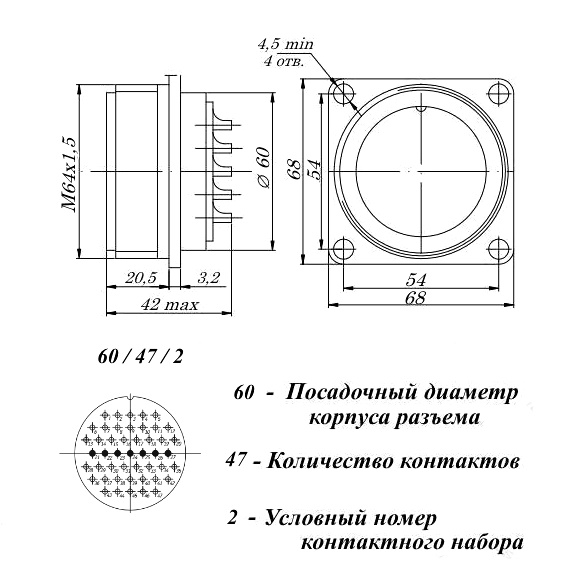

Габаритные размеры L*W*H 68х68х38 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Гайка патрубка для экранированого кабеля
Тип контактов гнездо
Герметичность нет
Состояние товара с хранения

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для Ø 1,5 mm; 1,0 mΩ - для Ø 2,5 mm
Номинальное напряжение 700 V
Рабочий ток 7 A - для контактов Ø 1,5 mm; 17 A - для контактов Ø 2,5
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 100 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 20 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ПО "Коннектор", Украина
Срок отгрузки со склада 1 день (в наличии)
