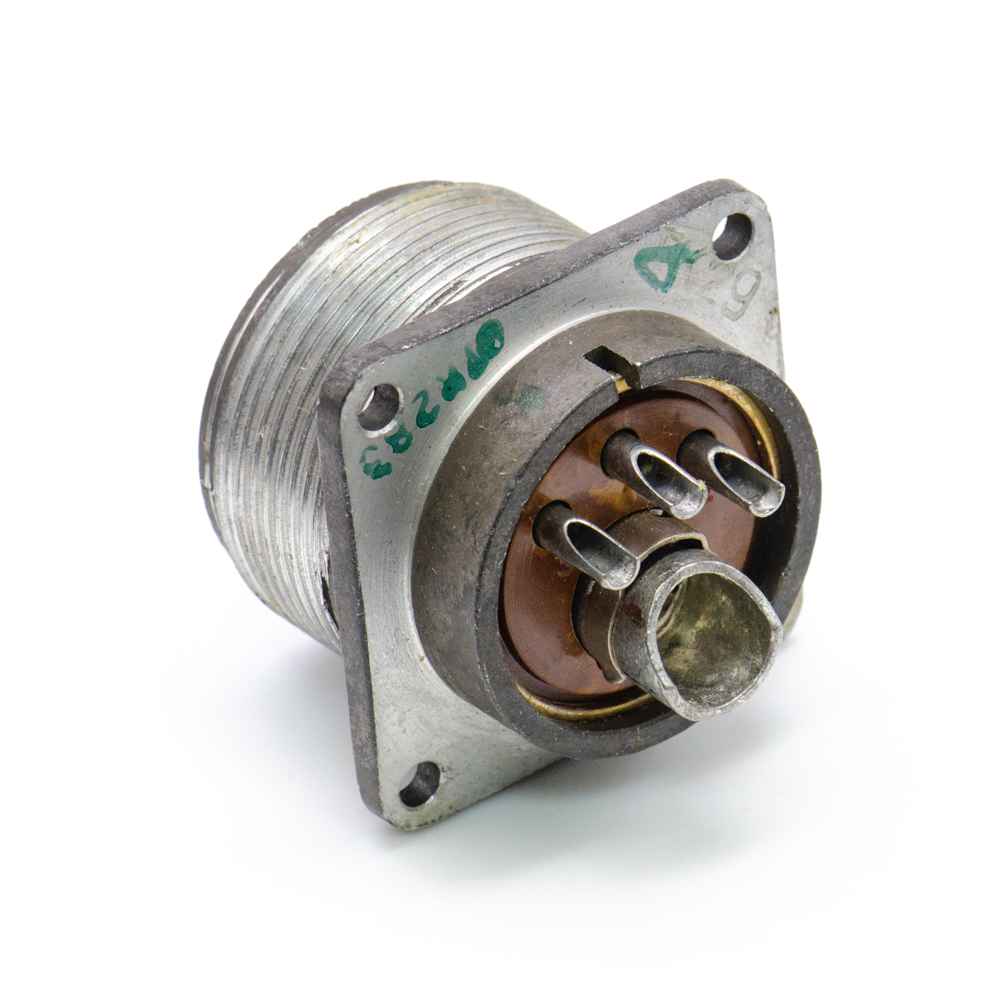

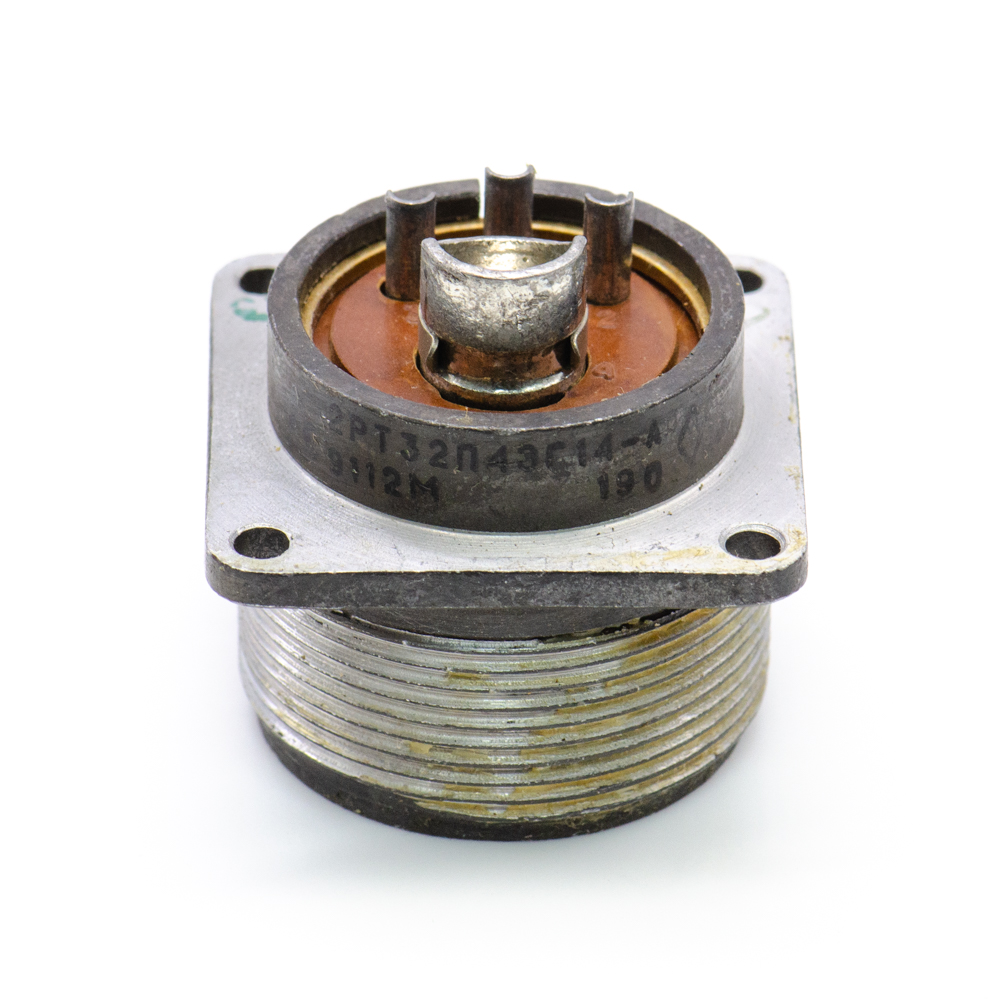

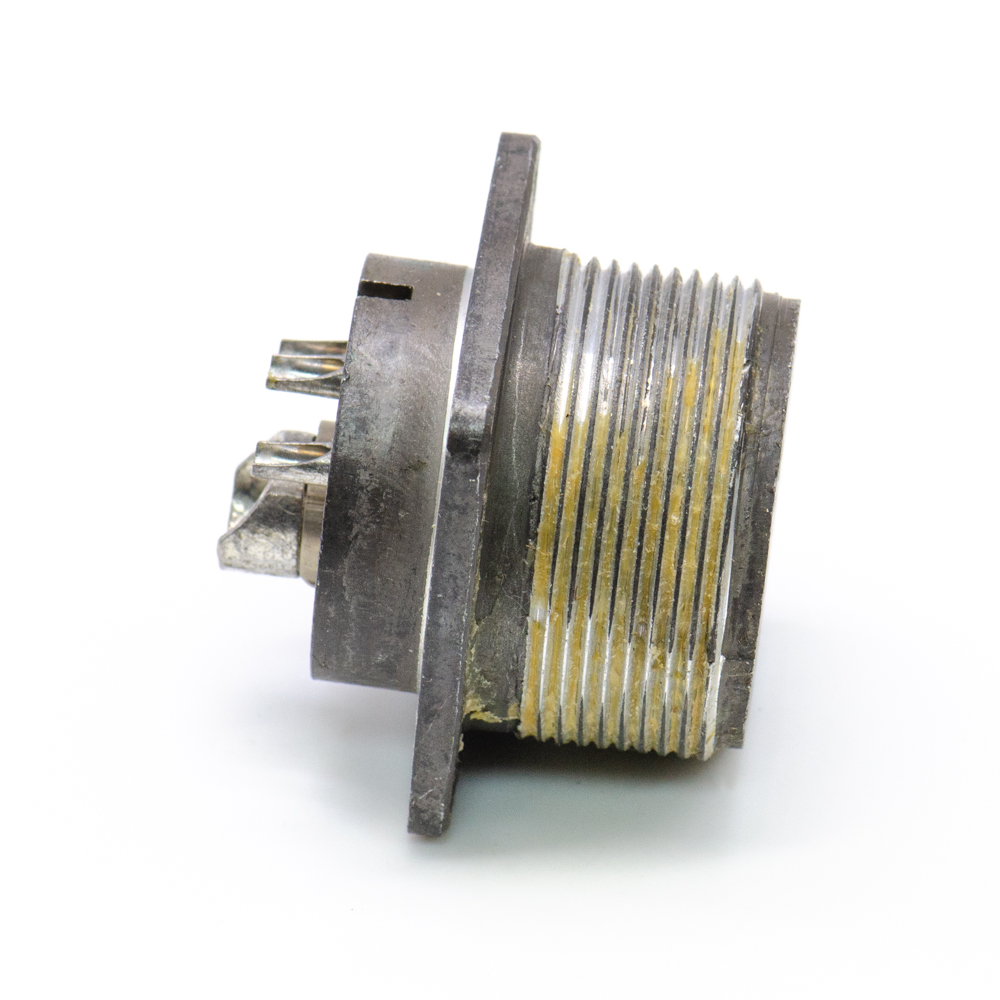

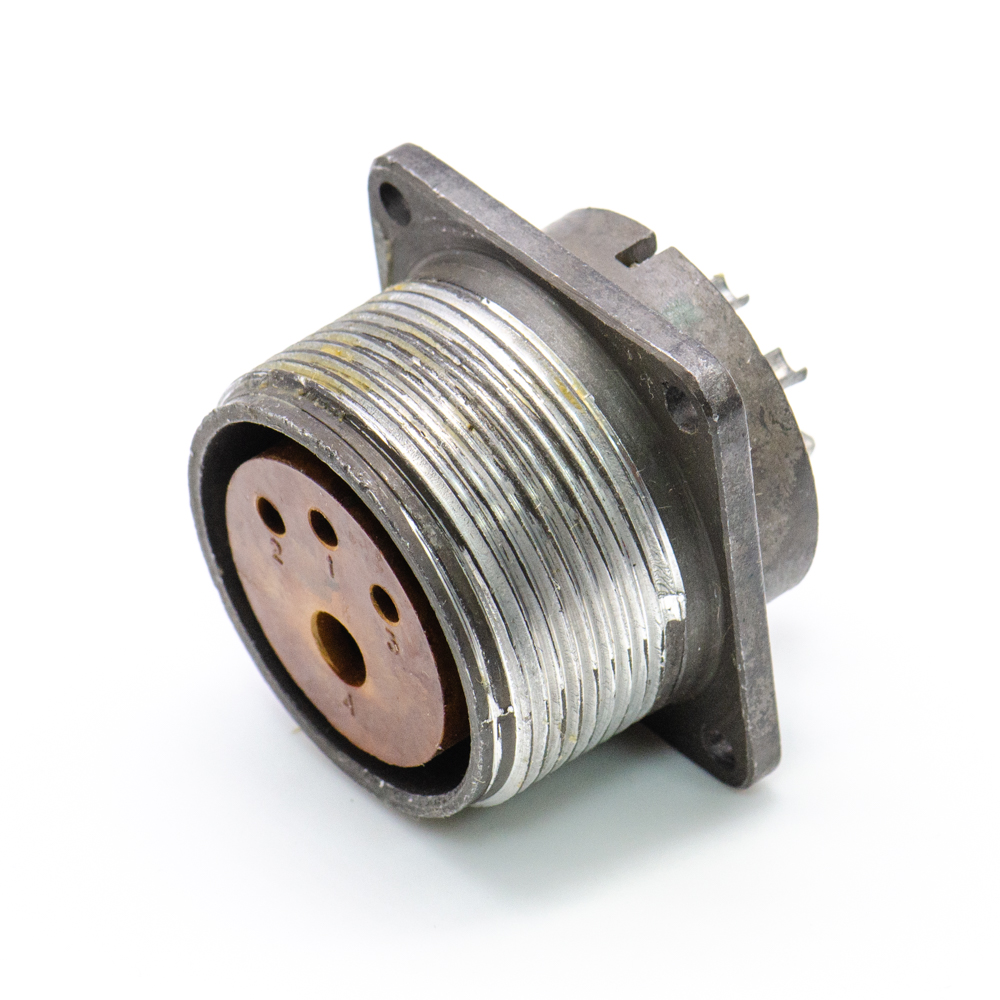

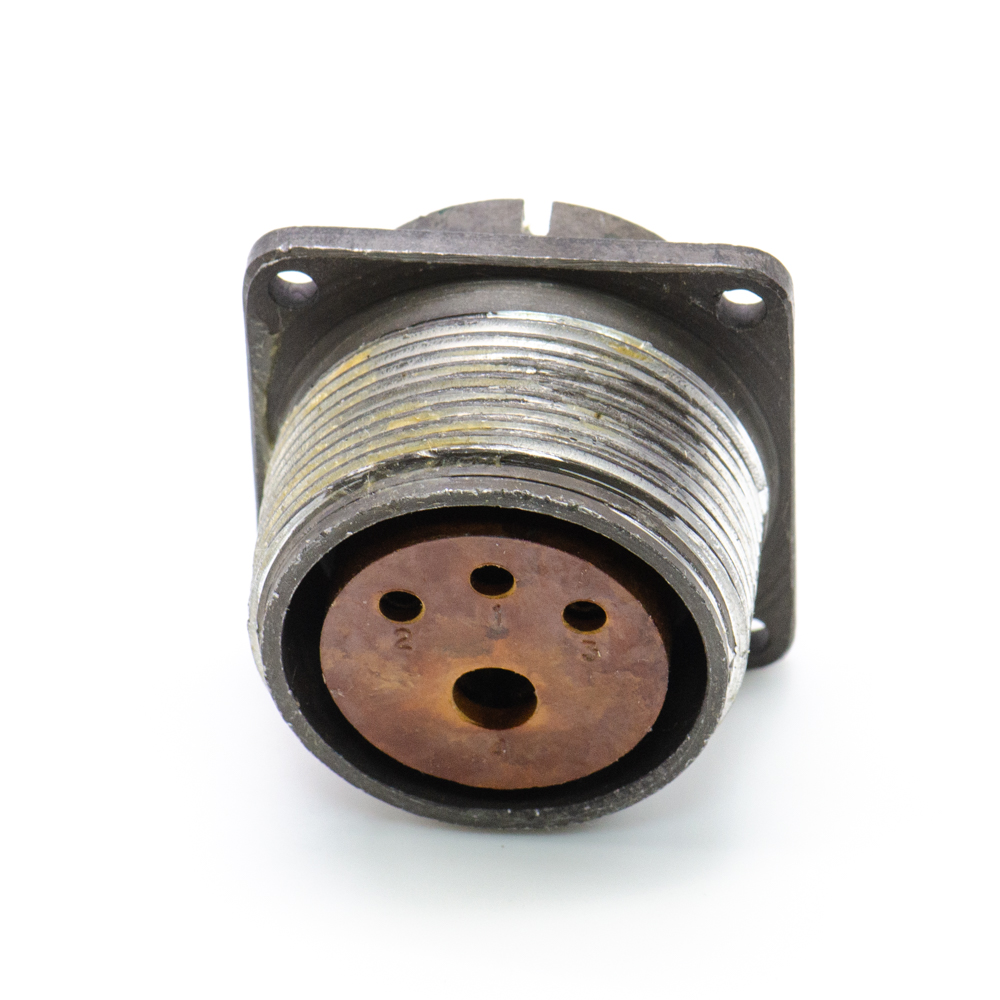

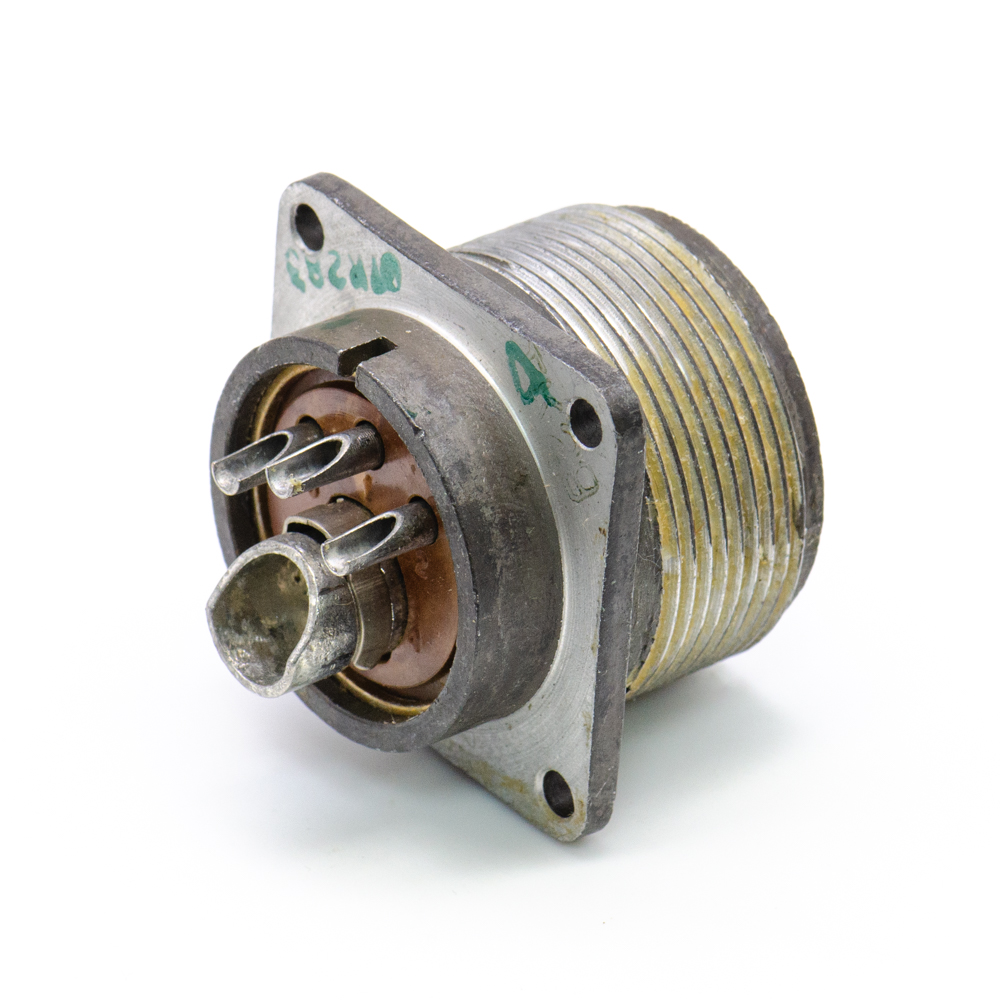

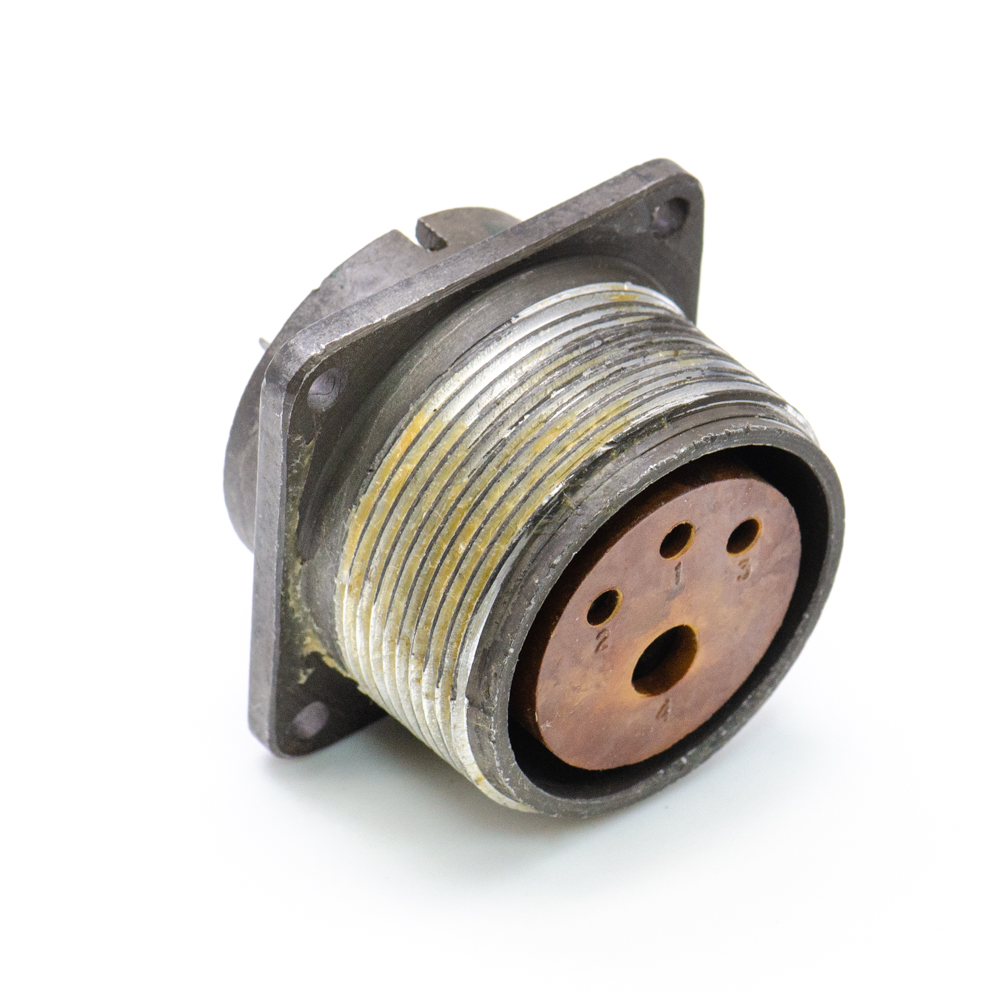

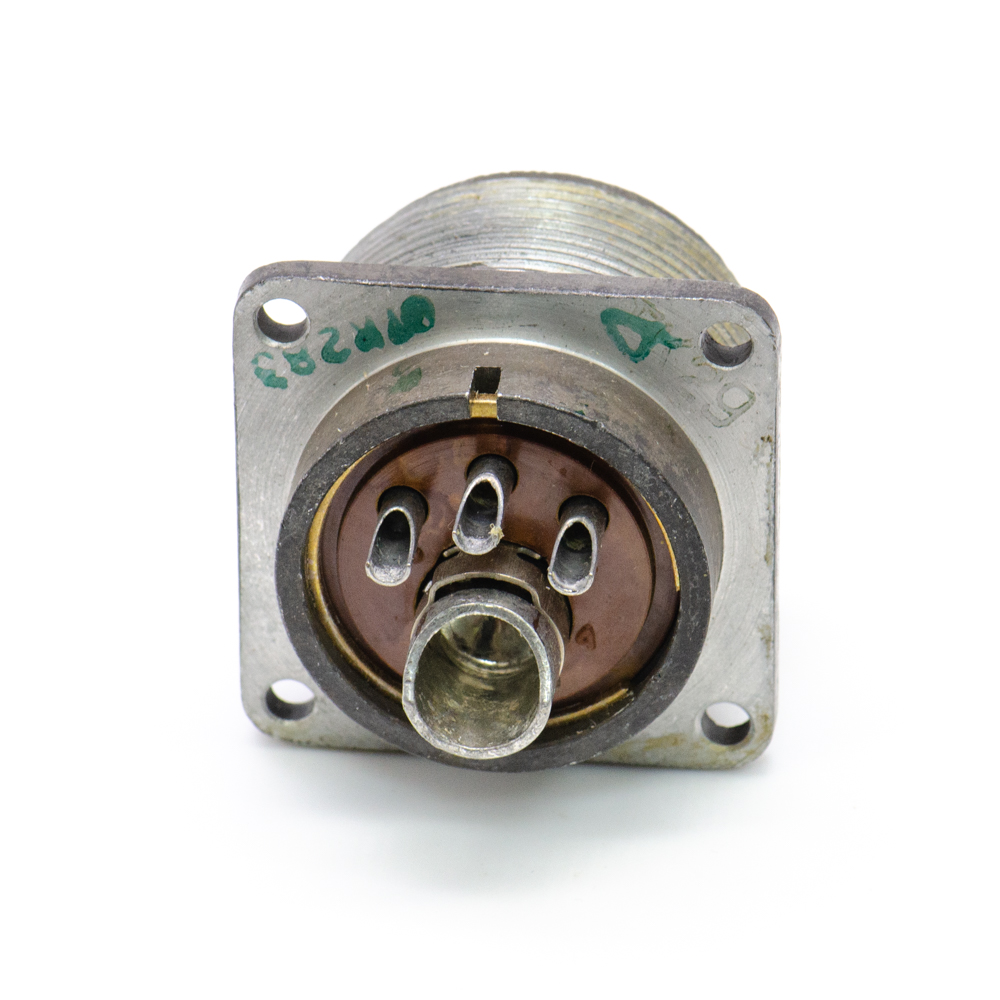

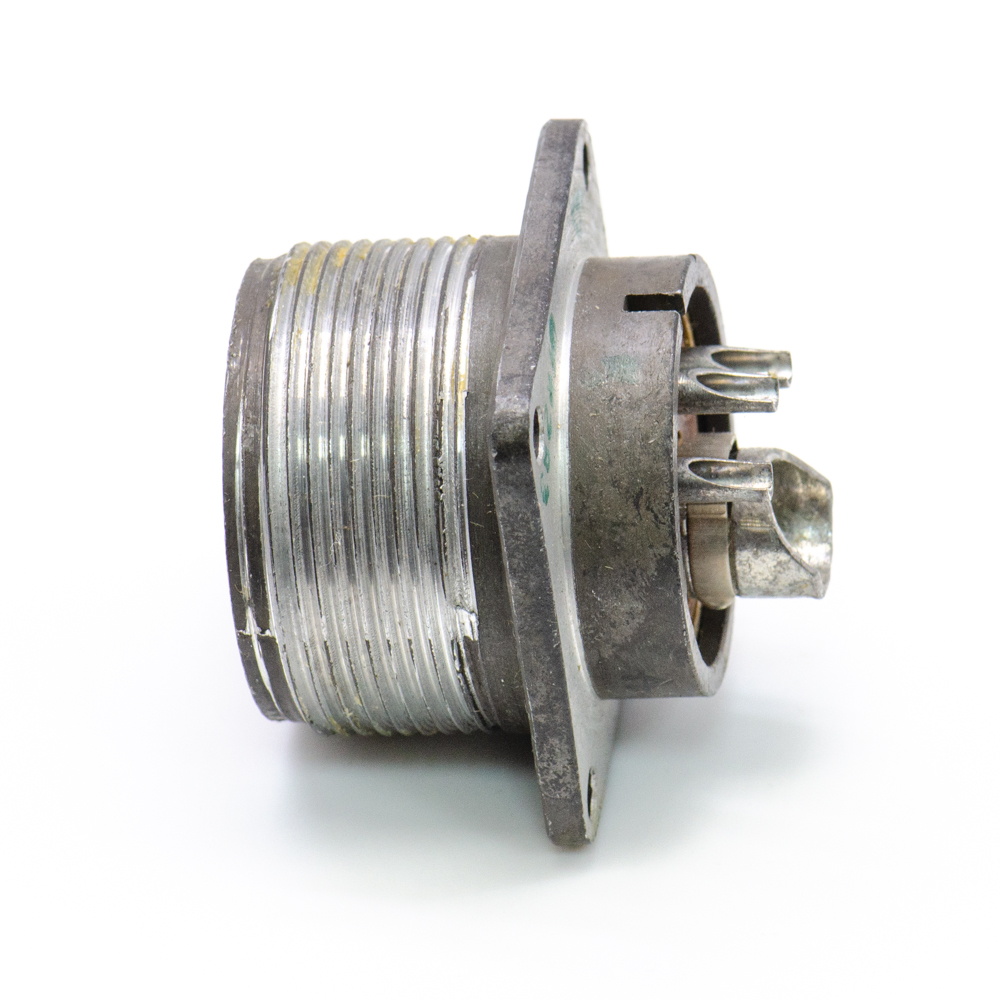

2РТ32П4ЭГ14-А Розетка блочная (арт. TM-2126)

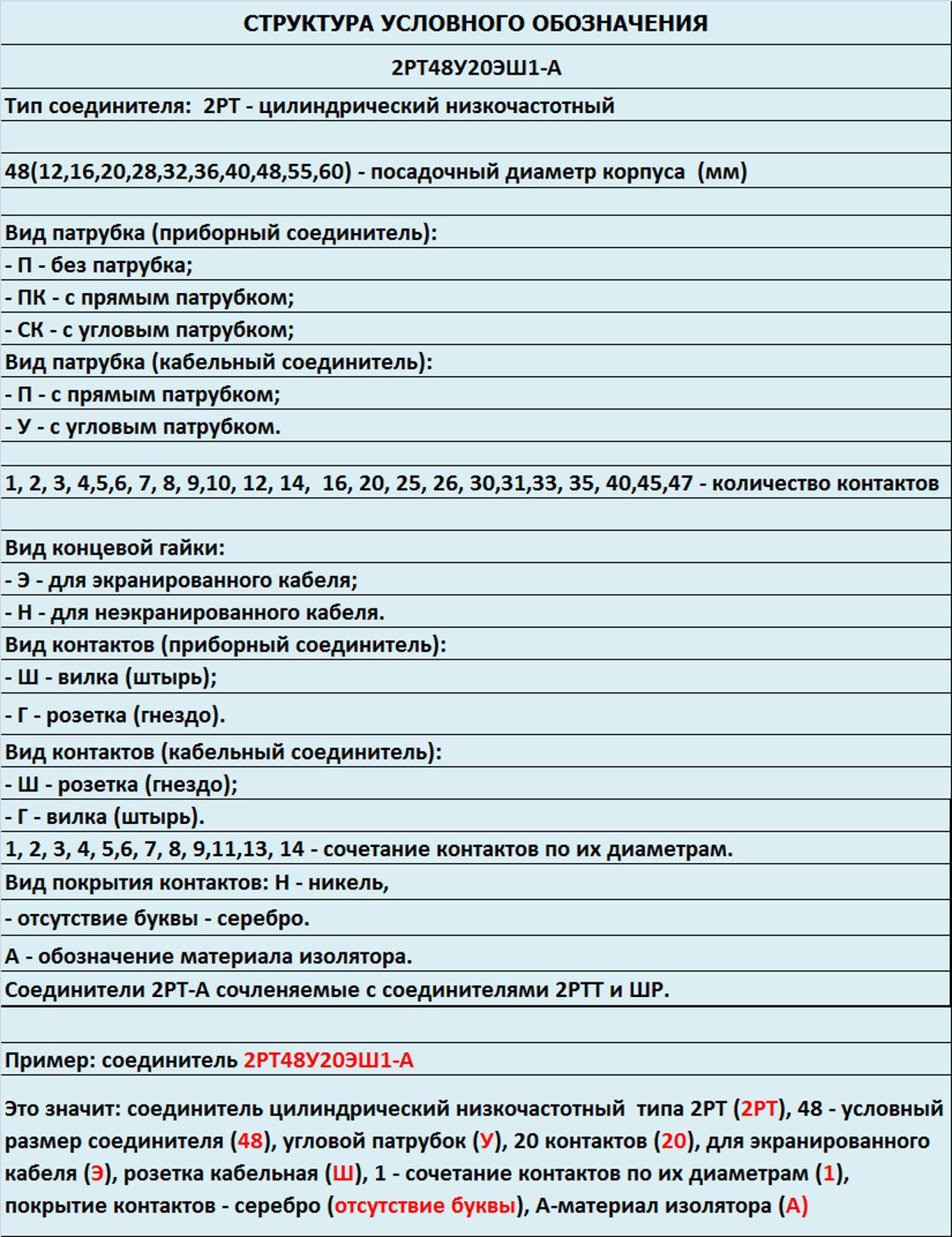

Электрический низкочастотный цилиндрический соединитель 2РТ32П4ЭГ14-А предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Соединение –  резьбовое. 2РТ – тип соединителя, 32 – типоразмер корпуса, П – без патрубка, 4 – количество контактов, Э – для экранированного кабеля (условно), Г – розетка, 14 – сочетание контактов, А – дополнительное обозначение по материалу изолятора. Вся дополнительная информация находится во вложении на товар, см.  pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО «Нур»
Страна происхождения СССР
ТУ ГЕ0.364.118ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 72
Дата изготовленияi 1976-1991
Транслитерация 2RT32P4EG14-A
Вид упаковки самоупаковка
Кратность отгрузки 1
Нормы и требования ГЕ0.364.118ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей 2РТ
Условный размер корпуса 32
Количество выводов или контактов 4
Условный номер контактного набора 14 - 3 контакта Ø 2,5 mm; 1 контакт Ø 5,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка 2РТ32П4ЭГ14-А
Цвет изделия темно-серый

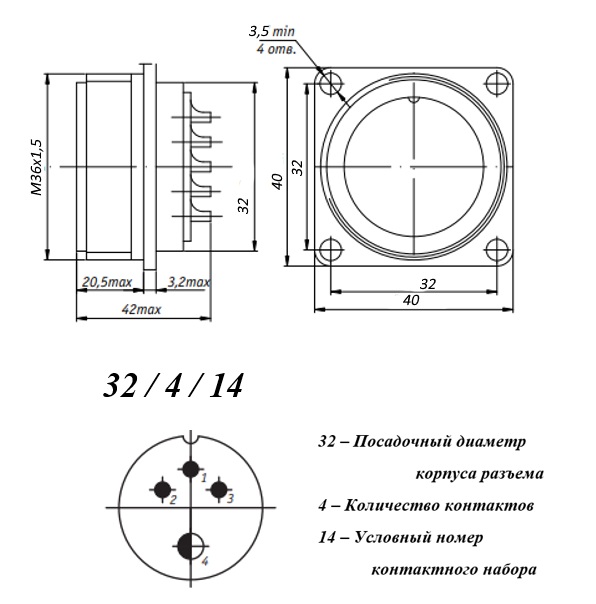

Габаритные размеры L*W*H 40х40х42 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Гайка патрубка нет
Тип контактов гнездо
Герметичность нет
Состояние товара с хранения

Технические характеристики

Сопротивление контактов не более 1 mΩ - для контактов Ø 2,5 mm; 0,3 mΩ - для контактов Ø 5,5 mm
Номинальное напряжение 700 V
Рабочий ток 25 A - для контактов Ø 2,5 mm; 100 A - для контактов Ø 5,5 mm
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15 лет
Ресурс 500 циклов
Срок отгрузки со склада 1 день (в наличии)
