Скидка на  Конденсаторы электролитические
-20%

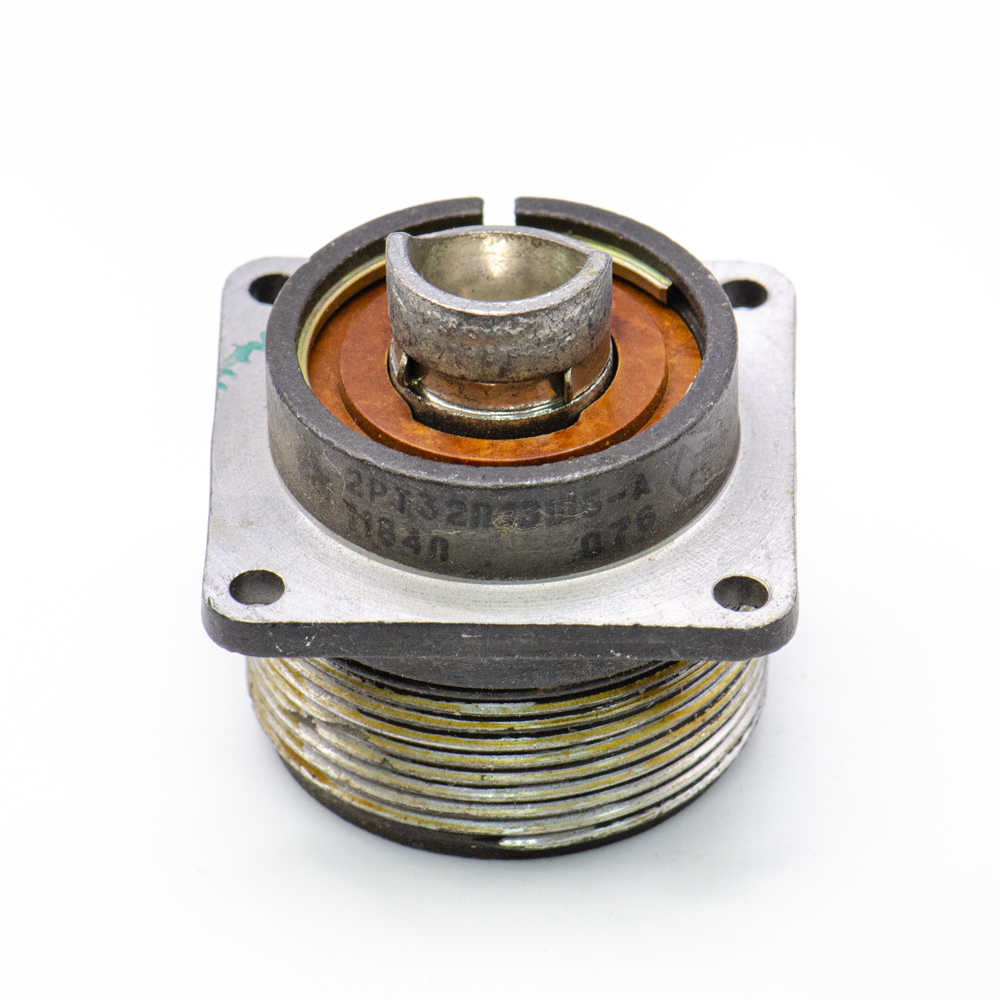

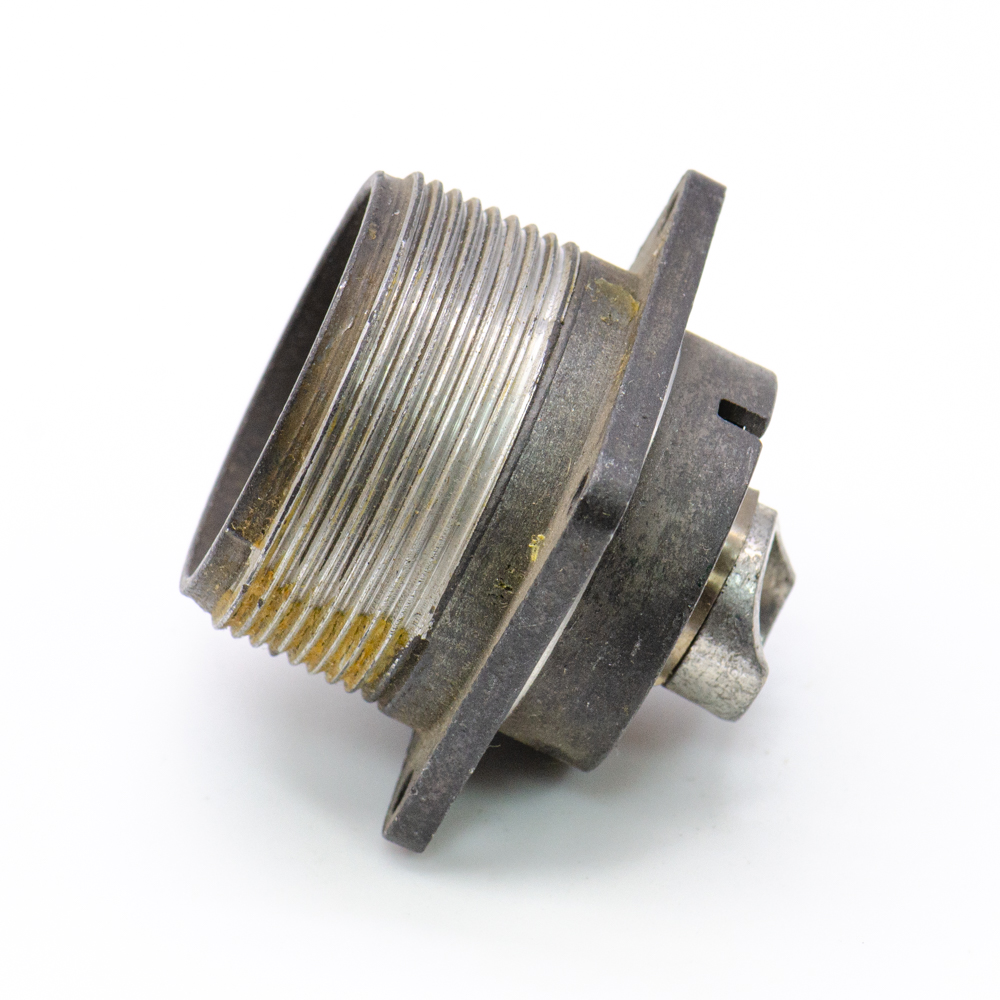

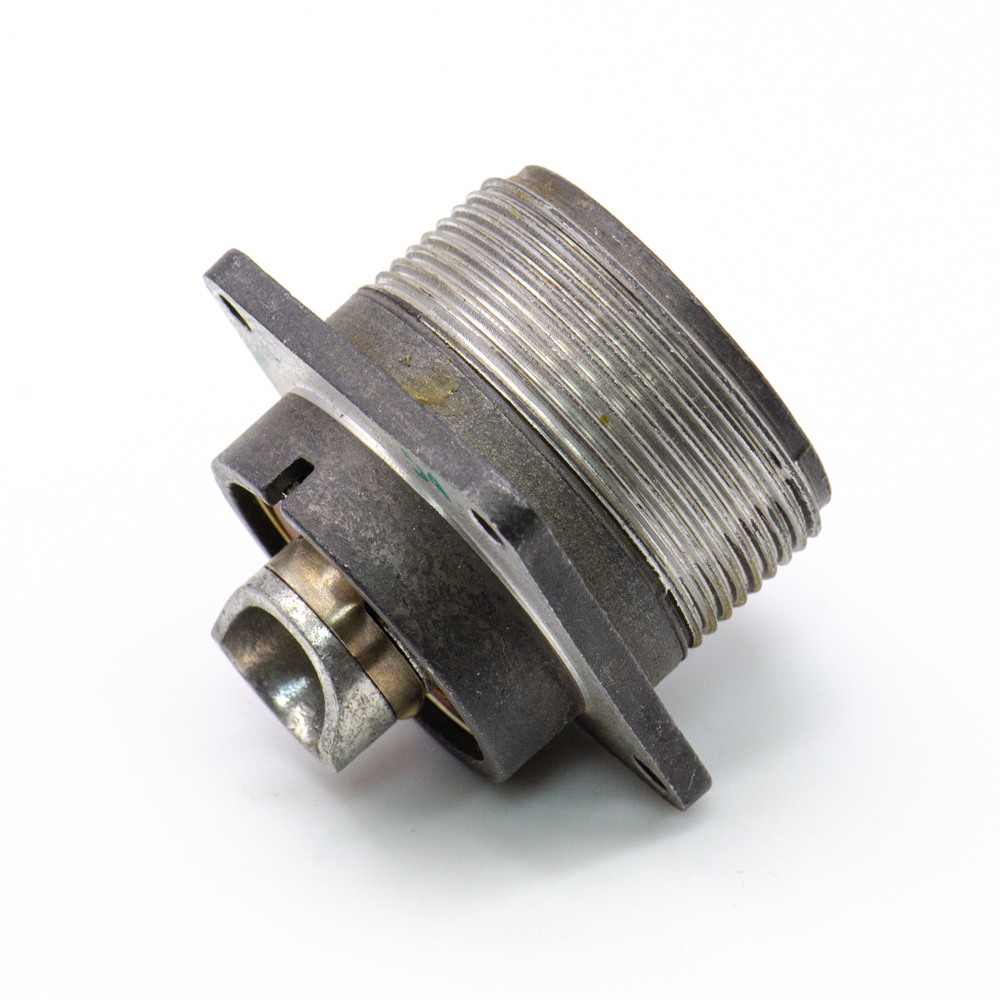

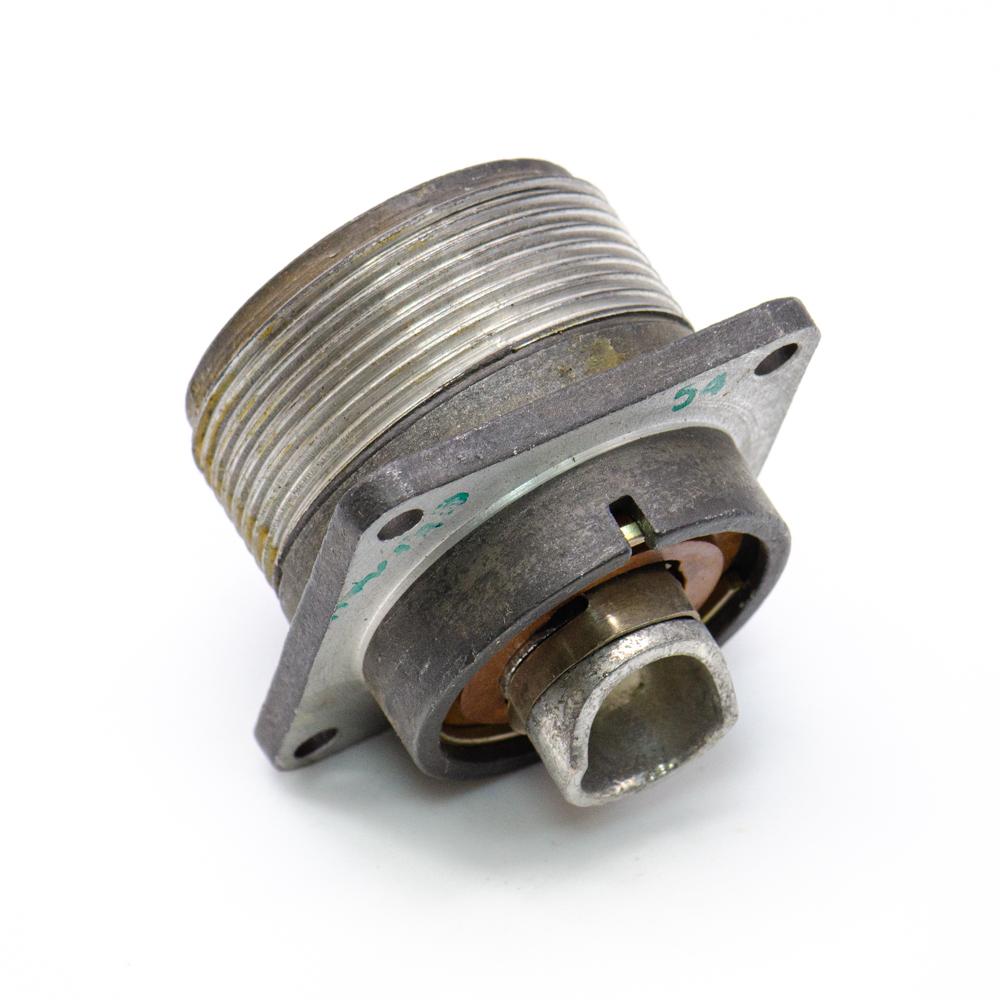

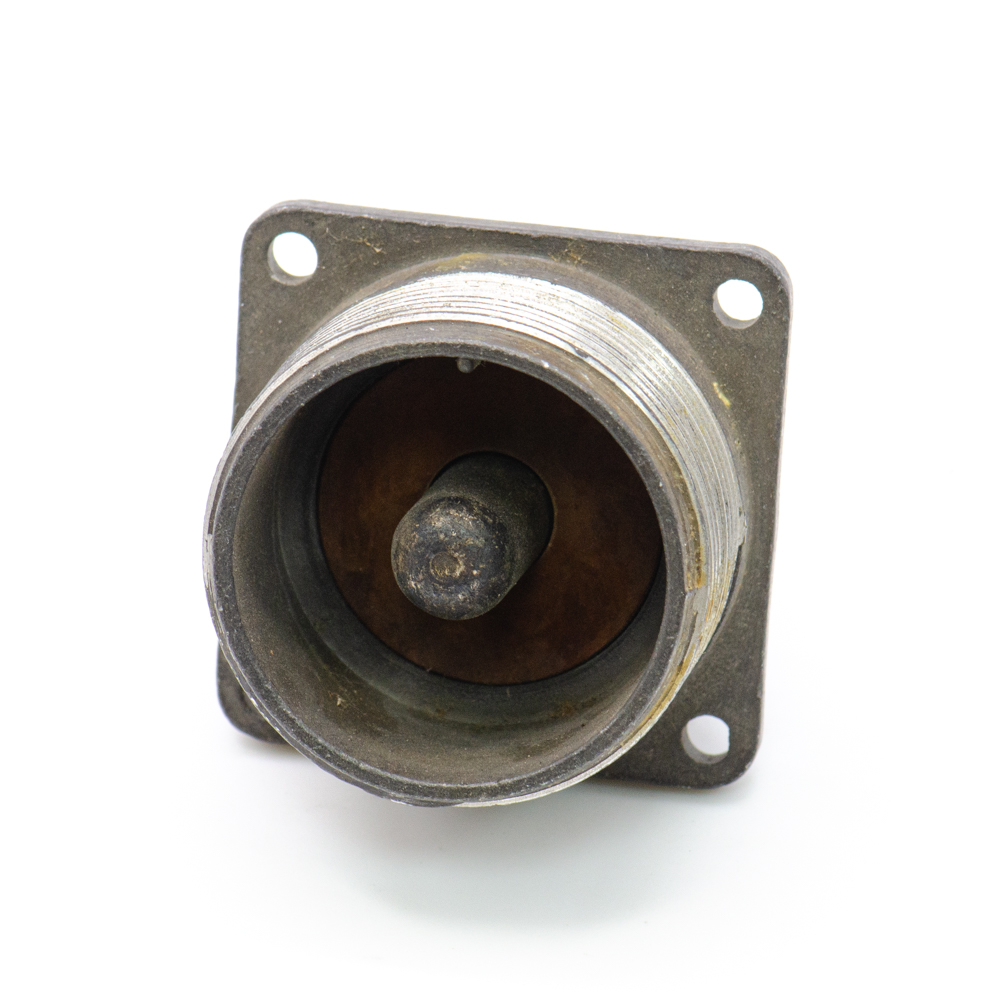

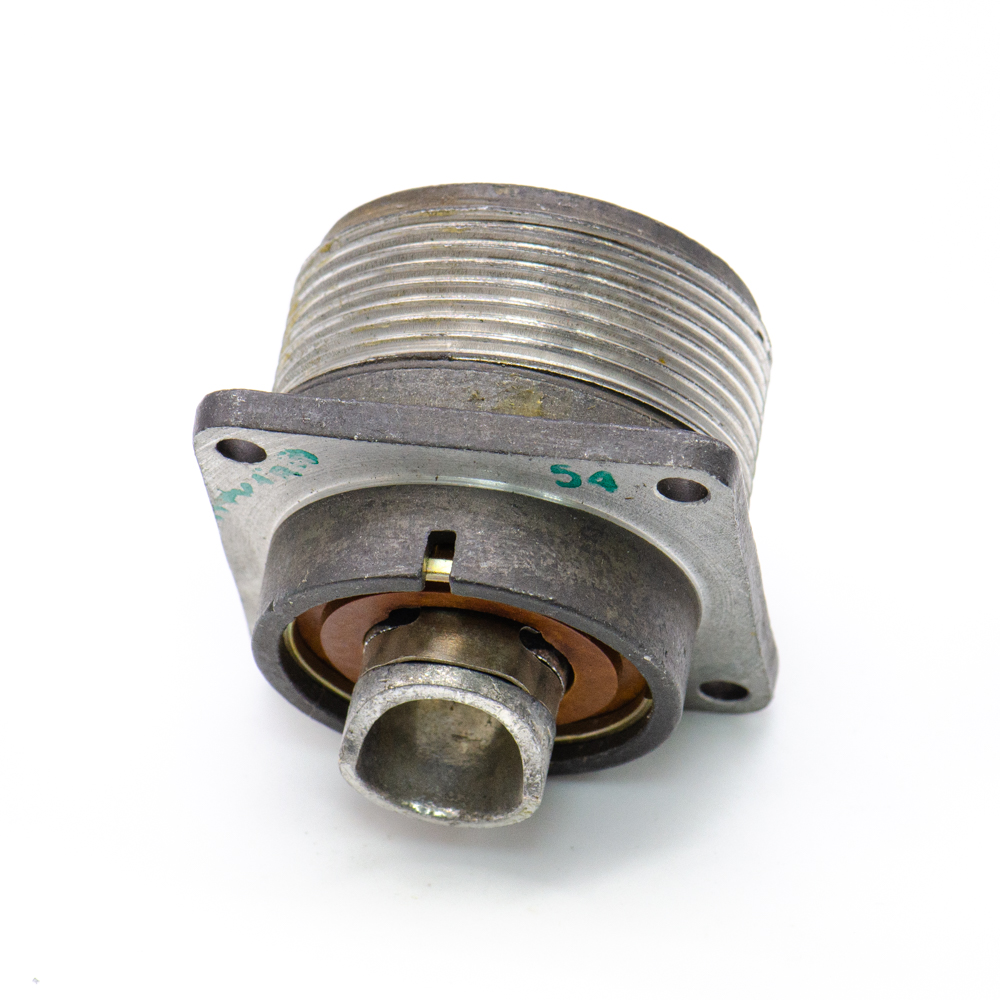

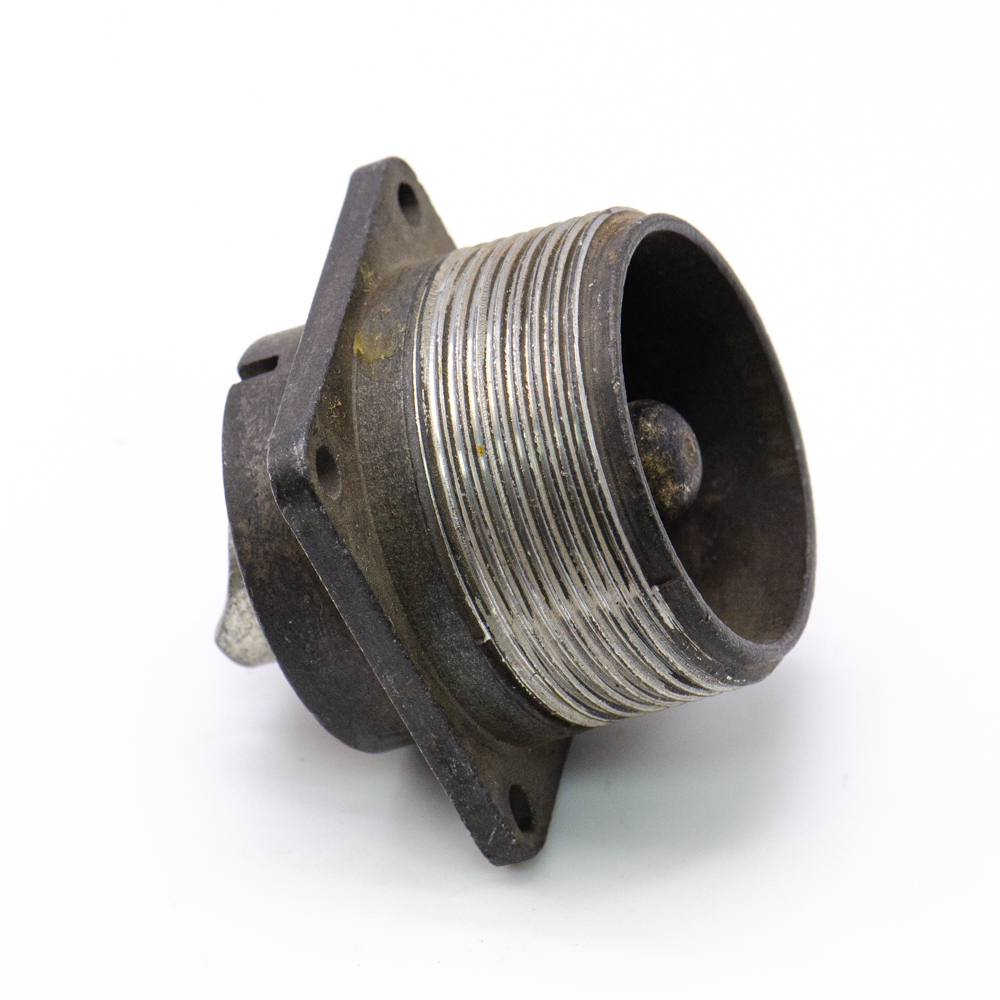

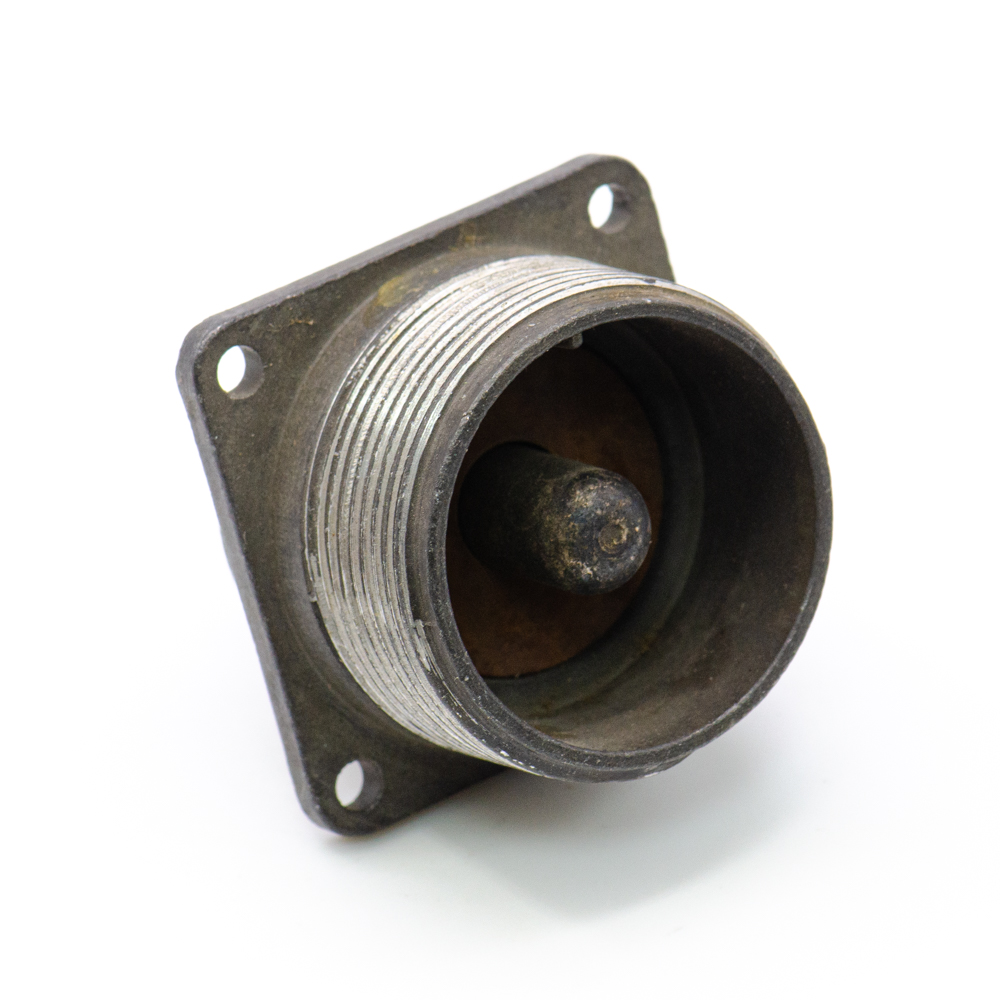

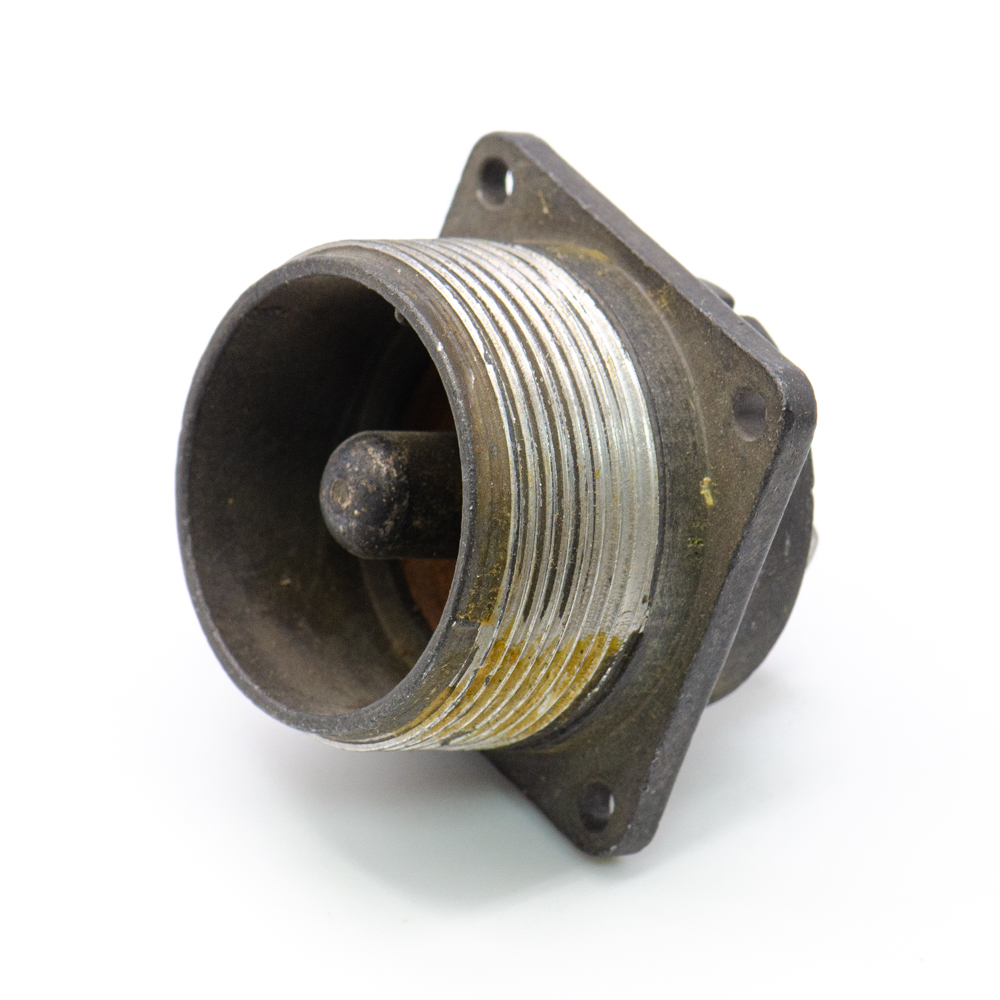

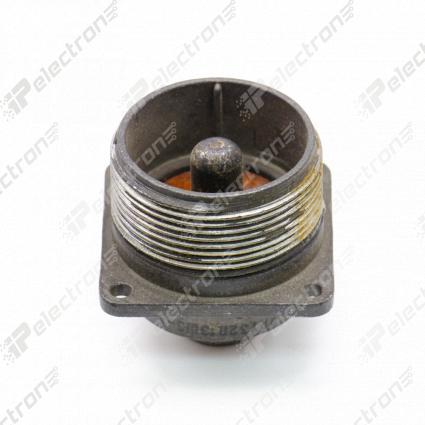

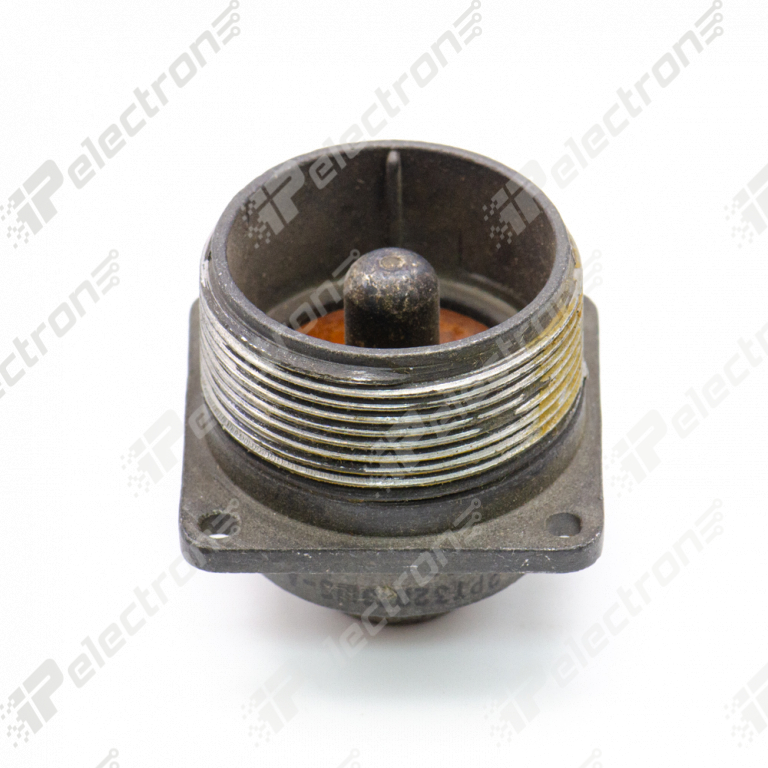

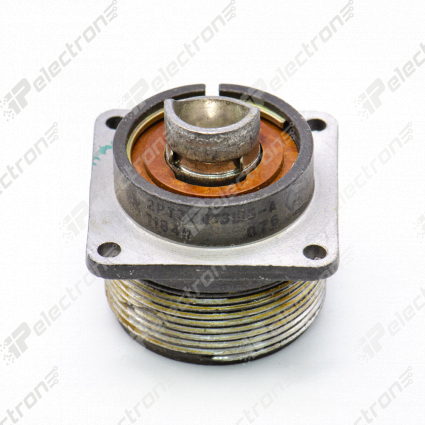

2РТ32П1ЭШ5-А Вилка блочная карболит, ГЕ0.364.118ТУ(арт. TM-2224)

АО «Нур»; 700 V; Б - приборный; -; на панель; " 5" - ВП, ПЗ; 200 A - для контактов Ø 9 mm; вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…; 2РТТ.., 2РТ-А…, ШР…, PRB…,P…, WS..., WY…
СССР
Артикул (ID): TM-2224
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.118ТУ
Подробная документация
ID: 284185
На складе 9 шт
  • Цена от 1090 ₽
  • 1 шт 1150 ₽
  • от 5 шт 1090 ₽
Количество
Быстрый заказ

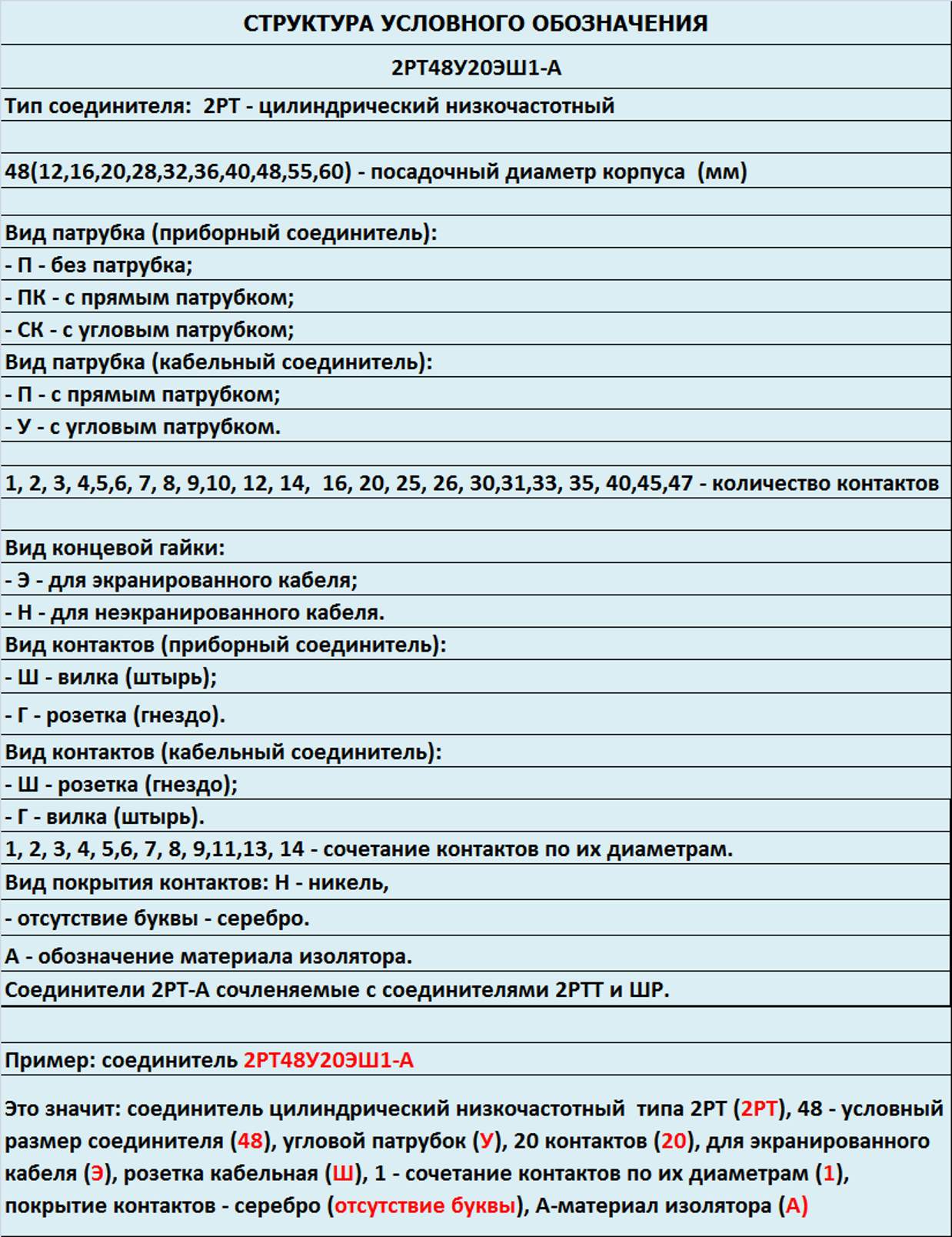

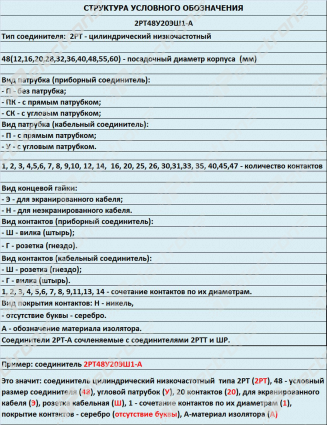

2РТ32П1ЭШ5-А Вилка блочная карболит – разъём теплостойкий низкочастотный цилиндрический для внутреннего монтажа. Структура условного обозначения: 2РТ - тип соединителя; 32 - условный размер корпуса; П – без патрубка (приборная часть); 1 - количество контактов; Э – условное обозначение; Ш - вилка (штырь); 5 - сочетание контактов (5 - 1 контакт диаметром 9 мм); А – дополнительное обозначение по материалу изолятора; покрытие контактов – серебро. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Соединители 2РТ-А взаимосочленяемы с соединителями типа ШР по ГЕ0.364.107ТУ и соединителями 2РТТ по ГЕ0.364.120ТУ. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 2РТ32П1ЭШ5-А Вилка блочная карболит, ГЕ0.364.118ТУ
Торговая марка АО «Нур»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 63
Дата изготовленияi 1976-1991
Транслитерация 2RT32P1ESh5-A Block fork, carbolite, GE0.364.118TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.118ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов 2РТ-А
Условный размер корпуса 32
Количество контактов 1 контакт
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 5 - 1 контакт Ø 9 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 1 - Ø 9 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет

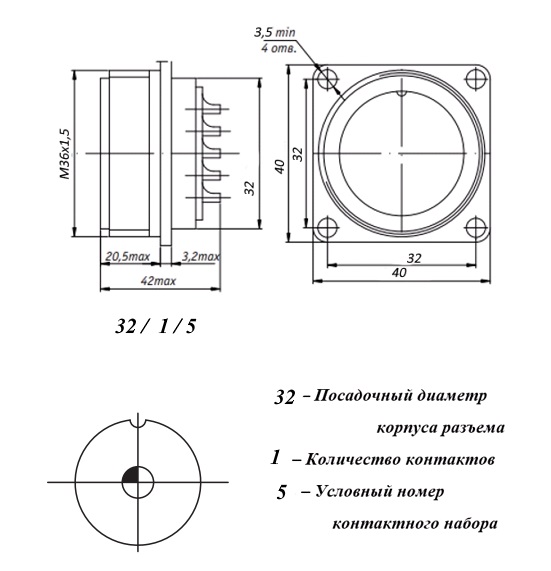

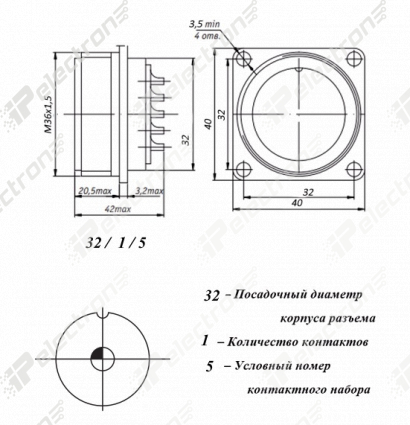

Установочные размеры 32 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Цвет изолятора коричневый
Шаг резьбы накидной гайки M36х1,5 mm
Габаритные размеры L*W*H 40х40х42 mm
Длина корпуса 40 mm
Ширина корпуса 40 mm
Высота корпуса 42 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация 2RT32P1ESh5-A Block fork, carbolite, GE0.364.118TU
Фактическая маркировка 2РТ32П1ЭШ5-А
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные розетки 2РТТ, ШР
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…
Аналогичные серии 2РТТ.., 2РТ-А…, ШР…, PRB…,P…, WS..., WY…

Технические характеристики

Рабочее напряжение, max 700 V
Рабочий ток на контакт, max 200 A - для контактов Ø 9 mm
Сопротивление контактов не более 0,15 mΩ - для контактов Ø 9 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 10 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 1000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 10 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 1000 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 20 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
2РТ32П1ЭШ5-А Вилка блочная карболит, ГЕ0.364.118ТУ   (datasheet)
