РПКМ1-38Г1-В Розетка врубная карболит (арт. OP-1025)

ПО " Коннектор" , Харьков; " 5" - ВП, ПЗ; АВО.364.040ТУ
Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

РПКМ1-38Г1-В Розетка врубная карболит. Структура условного обозначения: РПКМ1 -одинарный соединитель с серебрёными контактами; 38 – количество контактов; Г – розетка (гнездо); 1 – конструктивное исполнение (розетка без кожуха, корпус с отверстиями для крепления кожуха); В – всеклиматическое исполнение. Соединители применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО "Коннектор", Харьков
Страна изготовления УКРАИНА
Нормы и требования АВО.364.040ТУ
Дата изготовленияi 1992-1999
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 69
Доупаковка запаянные в полиэтилен
Транслитерация RPKM1-38G1-V Socket cut-in carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РПКМ1
Типономинал / Типоконструкция розетка
Контакты HЧ (низкочастотные)
Количество контактов НЧ 38
Диаметр контактов 1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Тип контактов гнездо
Шаг между рядами контактов 4,3 mm
Шаг контактов в ряду 4,5 mm
Количество рядов контактов 5
Наличие замка для фиксации нет замка
Наличие ловителей направляющий штырь
Материал изолятора карболит
Цвет изделия серый

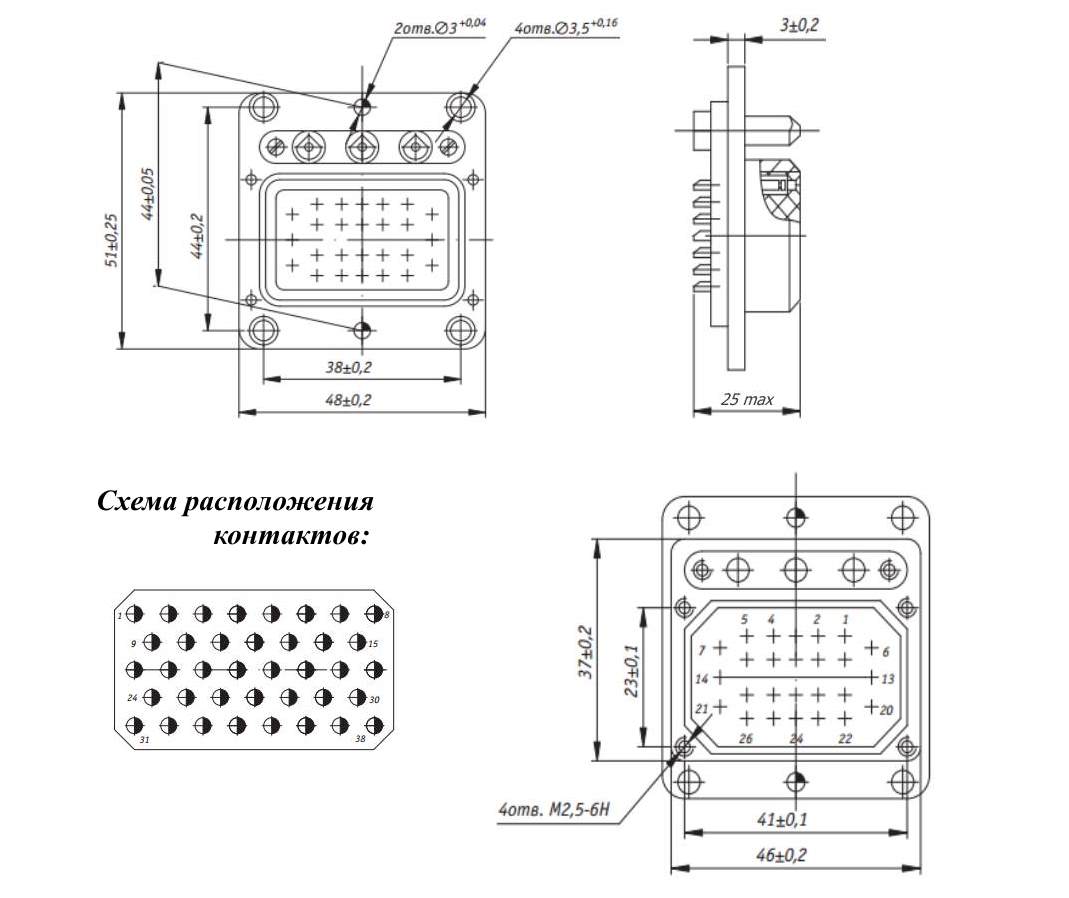

Габаритные размеры L*W*H 51х48х25 mm
Длина изолятора 51 mm
Ширина изолятора 48 mm
Высота изолятора 19 mm
Конструктивное исполнение хвостовика контакты под пайку
Метод монтажа механический на панель
Метод монтажа электрический пайка
Установочные размеры 44 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения врубной
Наличие ориентации направляющие штыри, количество контактов
Наличие кожуха нет кожуха
Состояние товара с хранения
Фактическая маркировка РПКМ1-38Г1

Технические характеристики

Рабочее напряжение, max 350 V
Рабочий ток, max 3,3 A
Сопротивление контактов не более 2,5 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 5-2500 Hz
- амплитуда ускорения 15 g

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Атмосферное давление 1,3х10⁻⁴ Pa
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Минимальный срок сохраняемости, лет 20
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
