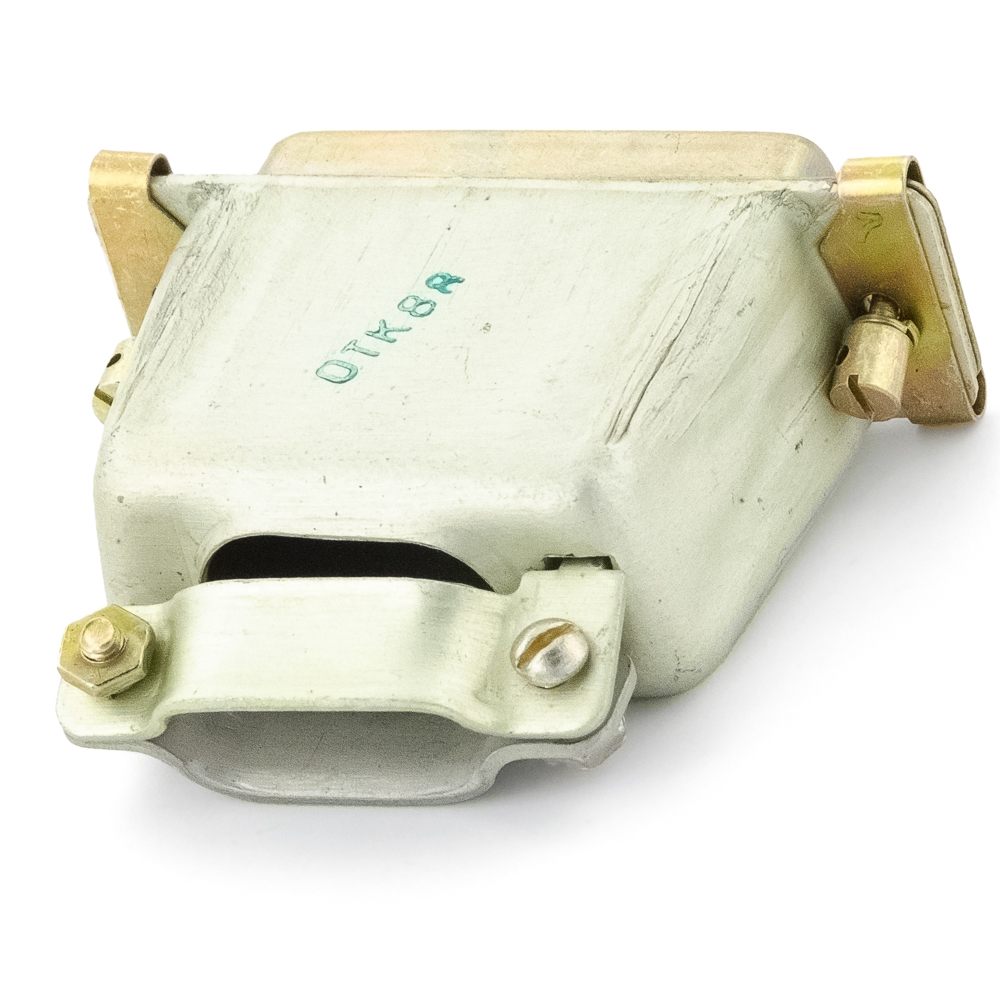

РП15-32ШК Вилка с кожухом, карболит (арт. SK-8506)

АО «Нур»; 400 V; 5 A; " 1" - ОТК; алюминий; ГЕО.364.160ТУ
СССР
Артикул (ID): SK-8506
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1989-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ГЕО.364.160ТУ
Подробная документация
Аналоги и альтернативы
ID: 230926
На складе 50 шт
  • Цена от
    Включая НДС
     78 ₽
  • 1 шт. 90 ₽
  • от 5 шт. 78 ₽
Количество
Быстрый заказ

РП15-32ШК Вилка с кожухом - электрический низкочастотный прямоугольный малогабаритный соединитель для внутреннего монтажа. Структура условного обозначения: РП15 - тип соединителя, 32 - количество (низкочастотные) контактов, Ш - вилка, К – наличие кожуха, климатическое исполнение - УХЛ. Соединители РП15 применяются для соединения и разъединения низкочастотных и радиочастотных электрических цепей в электронной аппаратуре специального назначения. Предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов при напряжении до 400 В и в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АО «Нур»
Страна изготовления СССР
Нормы и требования ГЕО.364.160 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 24,75
Вид упаковки картонная коробка (20шт)
Состояние упаковки заводская
Транслитерация RP15-32ShK Fork with casing, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП15
Типономинал / Типоконструкция розетка кабельная
Количество контактов 32
Вид контактов круглые
Диаметр контактов 1 mm
Материал контактов латунь
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов три
Наличие и количество ВЧ контактов нет
Наличие фиксатора нет
Наличие замка для фиксации есть замок
Наличие кожуха прямой
Материал кожуха алюминий
Цвет кожуха серый
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 52,3 mm
Ширина изолятора 15,3 mm
Высота изолятора 15,8 mm

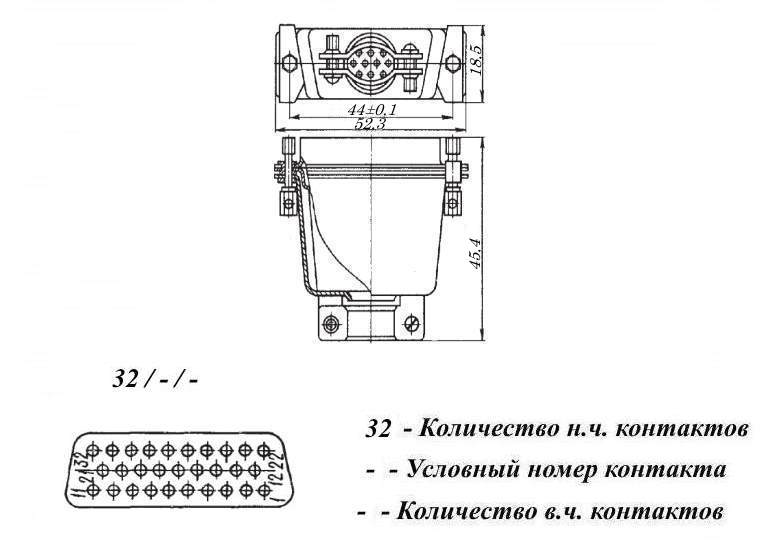

Габаритные размеры L*W*H 52,3х18,5х45,4 mm
Вид кожуха, патрубка прямой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Установочные размеры 44 mm расстояние между монтажными отверстиями
Метод сочленения врубной
Взаимосочленение РП15-32ГВ
Состояние товара с хранения
Статус изделия В настоящее время разъёмы выпускает ОАО «Элекон»
Фактическая маркировка РП15-32ШК
Вид кожуха, патрубка прямой

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток, max 5 A
Сопротивление контактов не более 5 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Атмосферное давление 1,34х10 ˉ⁹ Pa
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +40°С
Минимальный срок сохраняемости, лет 15
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
РП15-32ШК Вилка с кожухом, карболит   (datasheet)

Полные аналоги

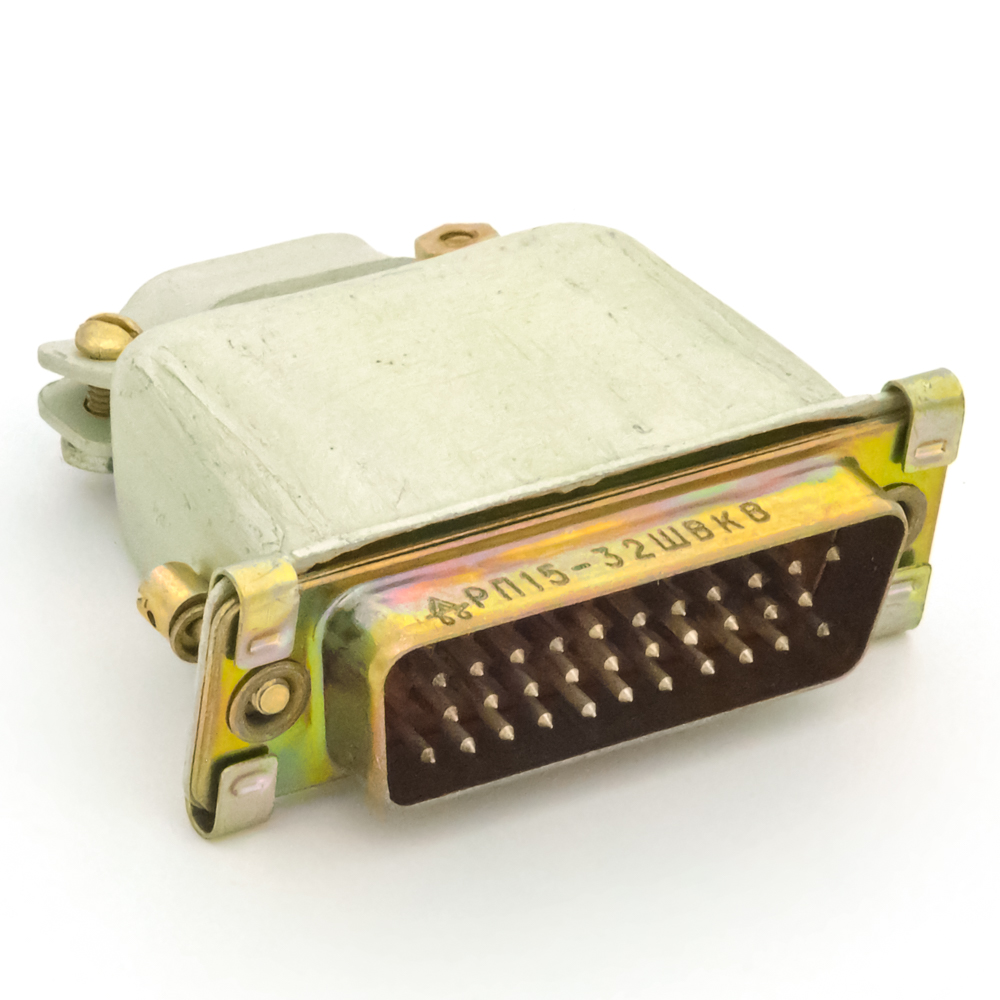

РП15-32ШВКВ Вилка с кожухом, карболит, фото
Артикул (ID): SN-5001
РП15-32ШВКВ Вилка с кожухом, карболит

Функциональные аналоги

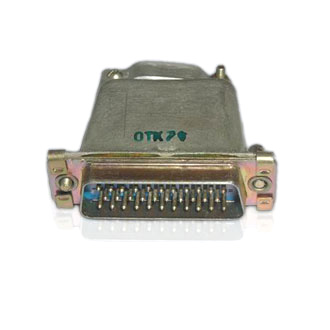

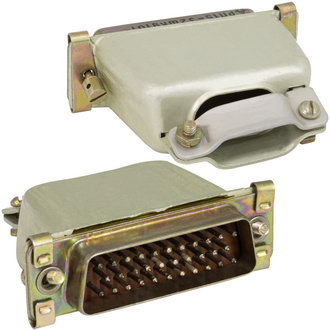

РП15-32ШК Вилка с кожухом, пластмасса, фото
Артикул (ID): ZX-2121
РП15-32ШК Вилка с кожухом, пластмасса
  • 61.05 ₽ 1 шт.

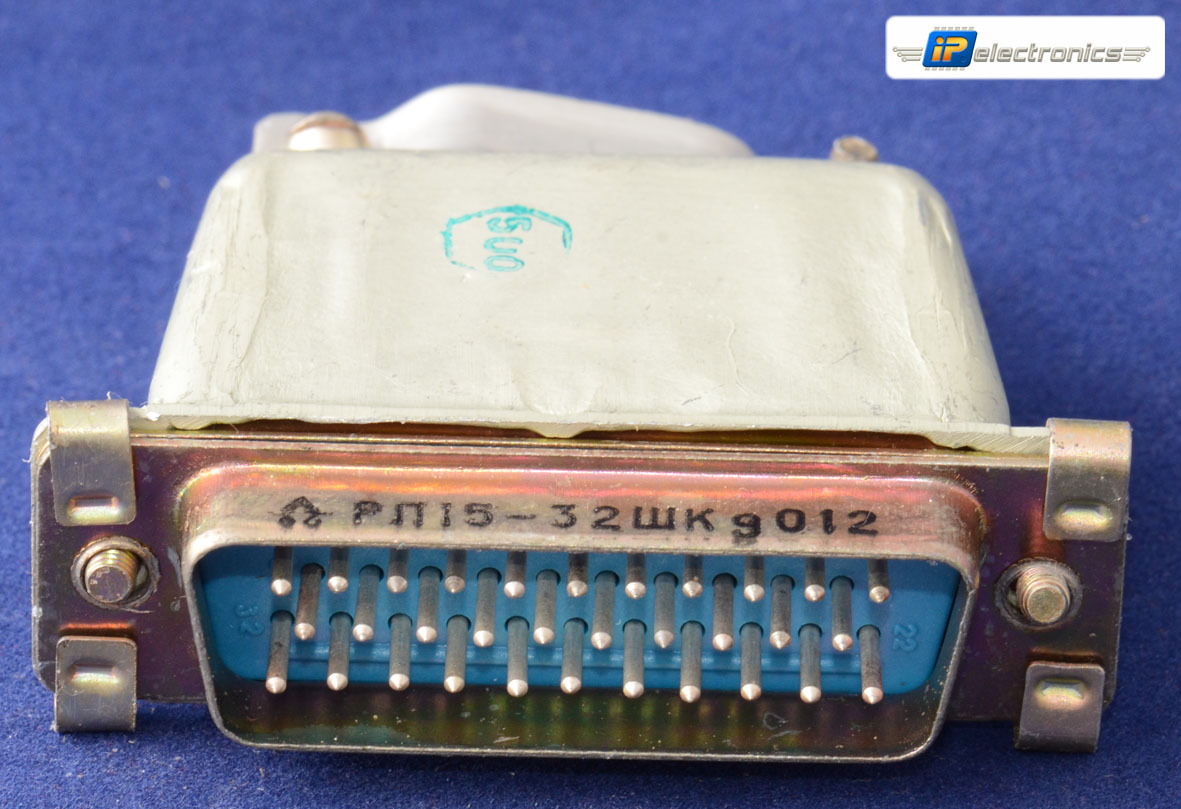

РП15-32ШК Вилка с кожухом, пластмасса, 1990г, фото
Артикул (ID): SK-6520
РП15-32ШК Вилка с кожухом, пластмасса, 1990г
  • 90 ₽ 1 шт.
  • 78 ₽ от 5 шт.

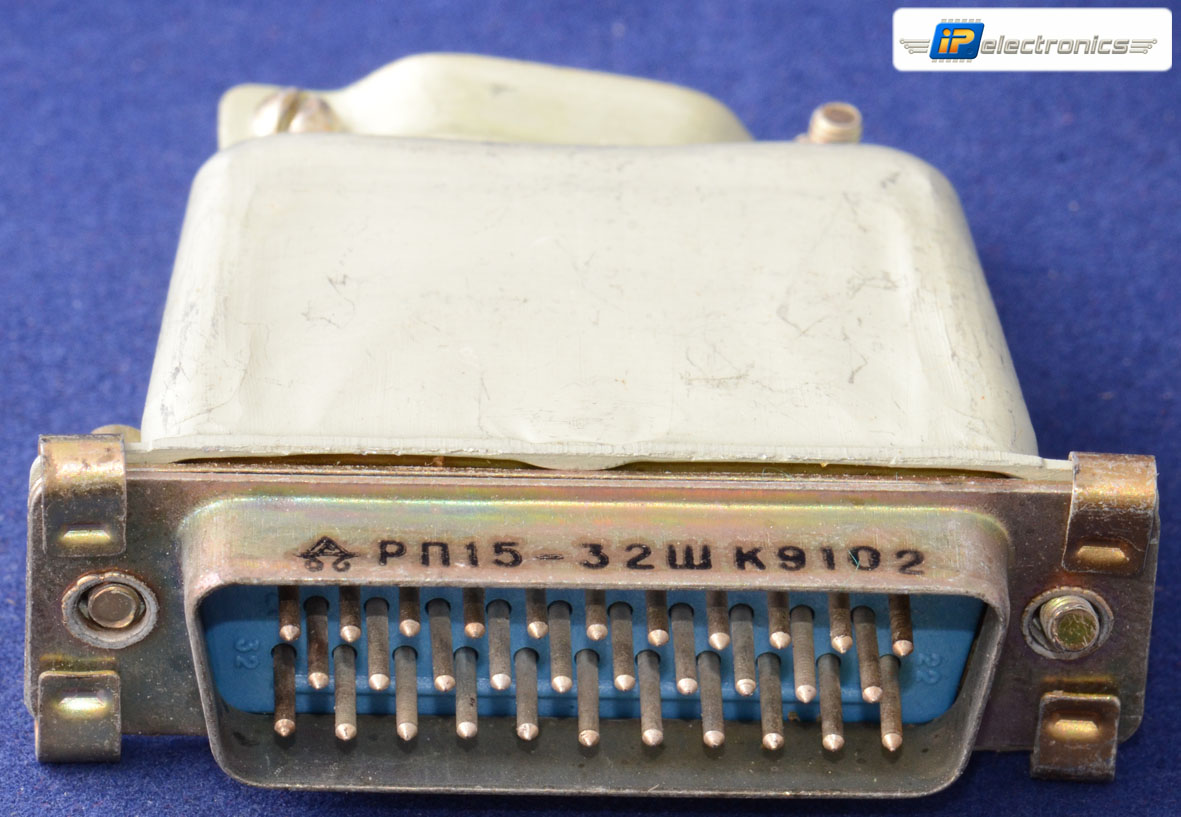

РП15-32ШК Вилка с кожухом, пластмасса, 1991г, фото
Артикул (ID): SK-6521
РП15-32ШК Вилка с кожухом, пластмасса, 1991г
  • 90 ₽ 1 шт.
  • 78 ₽ от 5 шт.
