РП14А-21Ш7 Вилка кабельная с угловым кожухом "5" (арт. KP-5901)

ОАО «Карачевский завод «Электродеталь»; " 5" - ВП, ПЗ
Артикул (ID): KP-5901
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1992
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ЕСЗ.656.015ТУ
Подробная документация
Аналоги и альтернативы
ID: 482618
На складе 10 шт
  • Цена от
    Включая НДС
     614.46 ₽
  • 1 шт. 614.46 ₽
Количество
Быстрый заказ

РП14А-21Ш7 Вилка кабельная с угловым кожухом - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения (расчленения; 14А - порядковый номер разработки; А - конструктивный вариант с унифицированным кожухом; 21 - количество контактов; Ш – вилка; 7 - кабельная часть с угловым кожухом; покрытие контактов серебром (отсутствие цифры); отсутствие буквы В - климатическое исполнение УХЛ. Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Соединители РП14А предназначены для наружного монтажа. Вилки и розетки РП14А оснащены универсальными металлическими корпусами с замками и имеют прямой и угловой входы кабеля. Для крепления кабеля в корпусе служит втулка.  Контакты вилок и розеток плавающие. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления РОССИЯ
Нормы и требования ЕСЗ.656.015ТУ
Дата изготовленияi 1992-1999
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 91,61
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RP14A-21SH7 Plug
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП14А
Типономинал / Типоконструкция вилка
Фактическая маркировка РП14А-21Ш7
Количество контактов 21
Вид контактов ножевые
Размер контактов 3,5х0,6 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 5,0 mm
Шаг контактов в ряду 6,1 mm
Количество рядов контактов три
Наличие замка для фиксации нет замка
Наличие ловителей нет ловителей
Наличие кожуха угловой
Материал кожуха алюминий
Цвет кожуха серый
Количество втулок одна
Вид втулок обычная
Вид изолятора -
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 57 mm
Ширина изолятора 23 mm
Высота изолятора 9 mm
Габаритные размеры L*W*H 101,5х32,5х64 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 50 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия -
Метод сочленения врубной
Состояние товара с хранения
Статус изделия В настоящее время разъёмы РП14 выпускает ОАО "Карачевский завод "Электродеталь"
Дополнительные характеристики -
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 800 V
Рабочий ток, max 5 A
Сопротивление контактов не более 30 mΩ
Сопротивление изоляции 5000 MΩ
Синусоидальная вибрация: -
- диапазон частот 1-3000 Hz
- амплитуда ускорения 40 g
Электрическая прочность изоляции 2550 V

Условия эксплуатации

Степень защиты IPi -
Интервал рабочих температур от -60 до +100°С
Атмосферное давление от 1х 10⁻¹² Pa до 50,6 10⁴ Pa
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Максимальный срок хранения 15 лет
Ресурс 3000 сочленений-расчленений
Минимальная наработка 5000 час.
Макс. срок хранения 15 лет
РП14А-21Ш7 Вилка кабельная с угловым кожухом "5"   (datasheet)

Полные аналоги

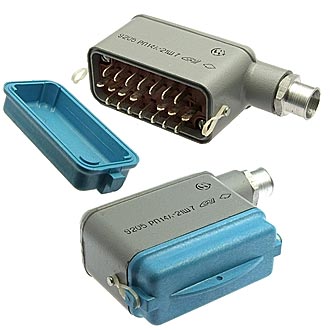

РП14А-21Ш7 Вилка кабельная с угловым кожухом, фото
Артикул (ID): ZX-2040
РП14А-21Ш7 Вилка кабельная с угловым кожухом
  • 698.25 ₽ 1 шт.
